5.25英寸托架间隔适配装置结构设计

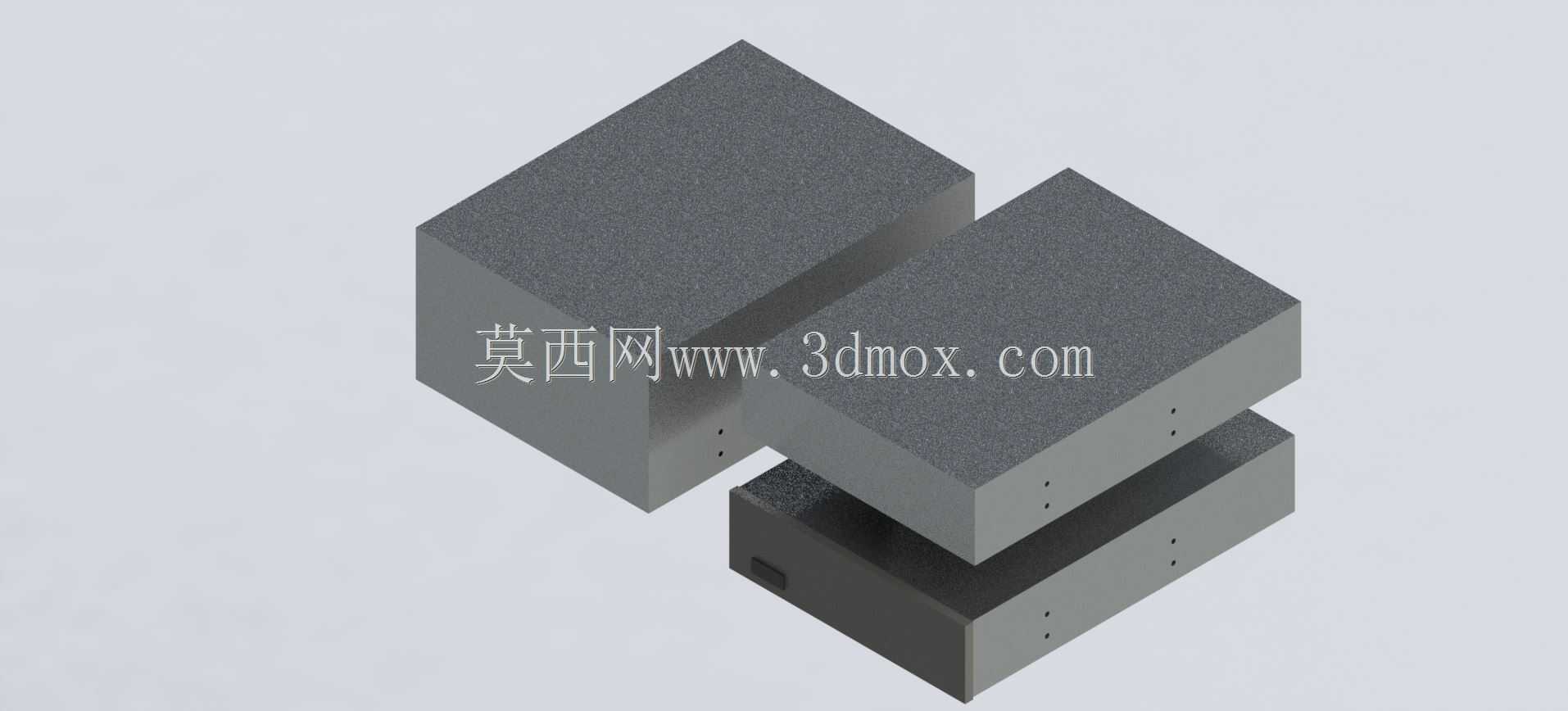

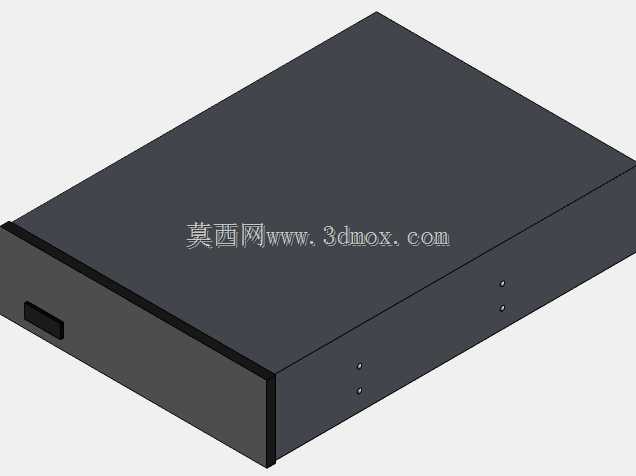

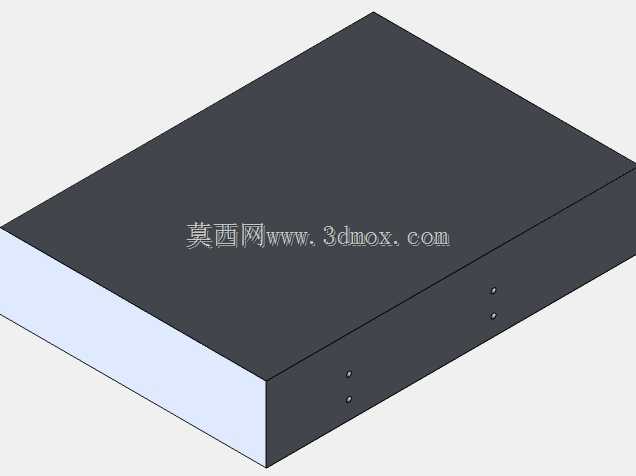

在工控机箱、工业存储设备、老旧工业计算机改造的实际项目场景里，5.25英寸设备位的适配安装一直是结构设计中容易被忽略但直接影响装配可靠性的细节。这类托架间隔装置的核心用途，是在标准5.25英寸设备安装舱内，为多台叠装的光盘驱动器、工业存储模组、前置扩展面板等设备提供精准的间隔支撑与安装定位，避免设备叠装时出现间隙偏差、安装孔错位、运行时相互剐蹭干涉的问题。从结构设计思路来看，该装置完全遵循5.25英寸设备安装的官方机械规范，没有额外增加冗余的连接结构，整体采用方块式堆叠支撑结构，主体为规整的块状支撑体，支撑体上预留了对应标准设备安装孔位的定位小孔，孔位位置严格匹配对应规格设备的侧装固定孔坐标，不需要额外的转接件就能完成设备与托架、托架与机箱舱位的固定。在安装边界的把控上，装置的外形尺寸完全贴合标准5.25英寸设备舱的内部净空尺寸，叠装后的总高度不会超出舱位的允许安装高度，侧边与舱体内壁预留了合理的装配间隙，既不会因为间隙过大导致设备安装后晃动，也不会因为间隙过小出现装配卡滞，不需要对机箱舱体做二次切割或打磨就能顺利装入。实际使用中，这类间隔装置主要适配符合SFF-8501规范的5.25英寸形状系数设备，包括半高、全高的光盘驱动器、工业前置IO模组、存储扩展单元等，支撑体的接触面做了平整处理，与设备外壳接触时不会出现应力集中，长期使用也不会因为设备运行的微振动导致支撑变形。不同于市面上带复杂锁扣、快拆结构的通用托架，该装置走极简设计路线，没有多余的活动结构件，整体为实心块状结构，刚性足够支撑多台叠装设备的重量，哪怕是在有振动的工业现场设备柜中使用，也不会出现结构松脱的问题。设计时特意规避了非标准的连接结构，所有定位尺寸都严格对应行业通用的安装规范，不需要单独定制配套螺丝，使用机箱标配的M3设备固定螺丝就能完成全部装配，对于做设备改造、旧工控机升级、工业存储柜集成的结构工程师来说，这类标准化的间隔托架能大幅减少现场测绘、定制加工支撑件的工作量，直接拿来就能完成标准舱位内的多设备叠装适配，有效提升装配效率，避免因为自行加工支撑件出现尺寸偏差导致的装配返工。
