435MHz频段2x7单元交叉八木通讯天线结构

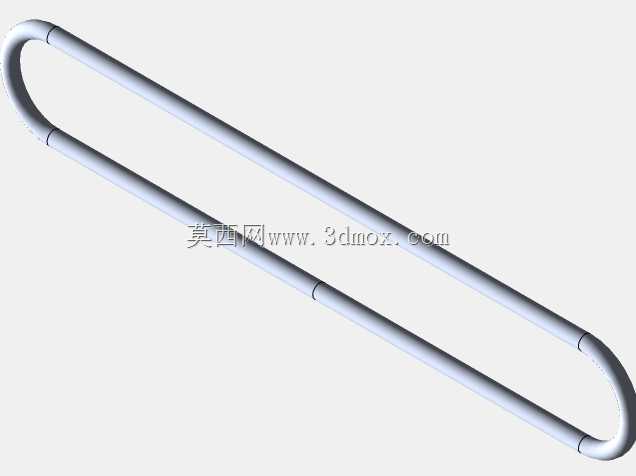

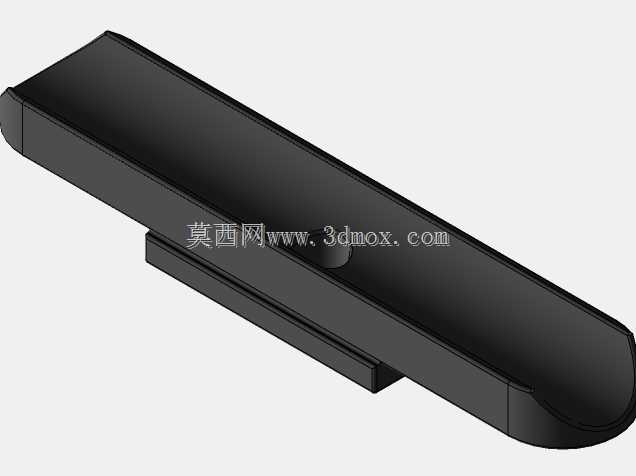

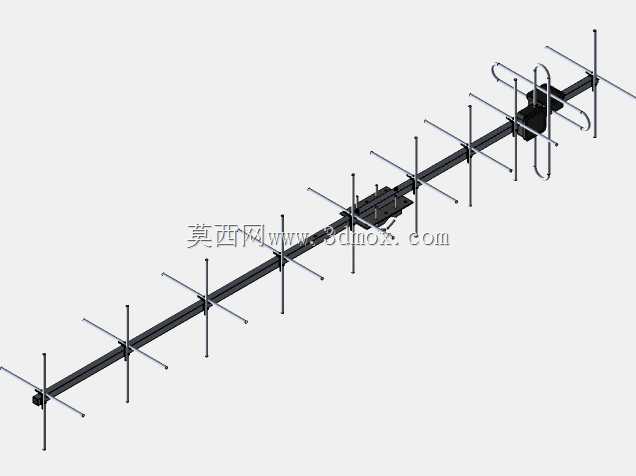

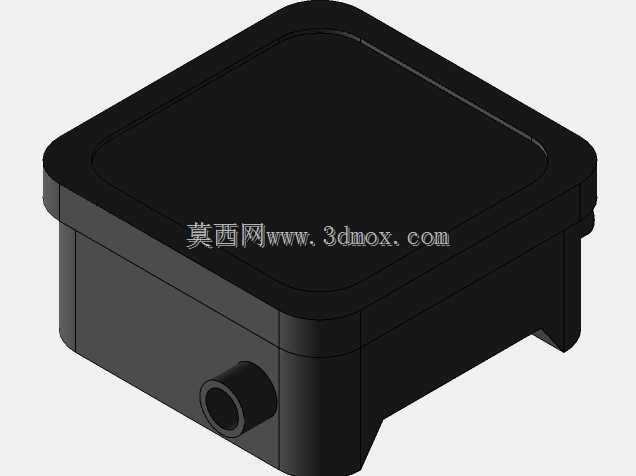

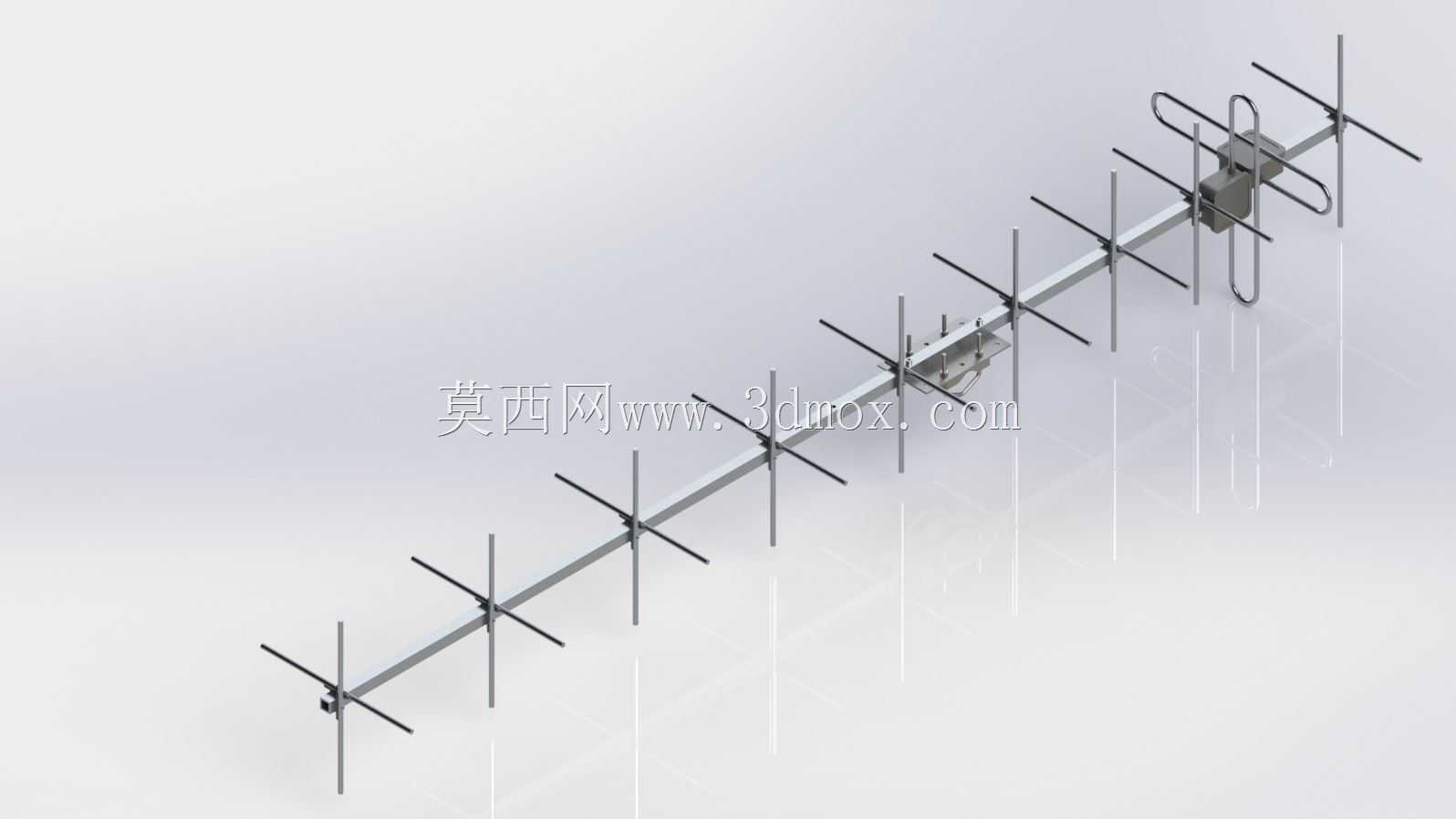

这款交叉八木天线针对UHF频段的435MHz业余无线电通讯场景设计，采用2x7单元的交叉振子排布结构，可同时支持水平与垂直极化信号的收发，适配卫星通讯、远距离业余无线电通联、野外应急通讯等实际使用场景。从结构设计来看，整根天线以一根贯穿的金属主梁作为安装基准，所有振子均垂直固定在主梁上，其中靠近馈电端的稍短振子为有源驱动单元，沿主梁向两端延伸的多组等长振子分别承担引向与反射功能，交叉排布的两组振子呈90度正交布置，无需额外调整天线极化方向即可覆盖两种极化模式的信号传输需求，有效降低野外架设时的极化匹配损耗。设计过程中，振子长度严格按照435MHz频段的波长参数计算截取，每根振子与主梁的固定位置经过驻波比仿真优化，确保工作频段内的信号增益达到12dB，前后比满足远距离通讯的抗干扰要求，主梁上预留的固定夹块结构可直接适配常见的户外桅杆安装管径，安装时无需额外定制转接配件，振子与主梁的连接采用顶丝锁紧结构，既保证导电接触的可靠性，也方便后期维护时调整振子间距进行参数微调。从安装边界来看，整根天线的总长度适配常规户外架设的空间要求，横向振子的最大伸展宽度不会超出普通业余无线电架设场景的空间限制，主梁尾部的反射振子采用弯折环形结构，在保证反射效率的前提下缩短了天线的整体纵向尺寸，降低了高空架设时的风阻载荷，馈电点位置设置在驱动单元附近的主梁侧面，预留的同轴电缆连接空间可方便焊接N型或SMA型馈线接头，同时做了防水结构的预留设计，适配户外长期露天使用的防护需求。在实际应用中，这款天线既可以固定在楼顶桅杆上作为基地台通讯天线使用，也可搭配便携桅杆用于野外应急通讯、业余无线电卫星通联活动，正交振子的结构设计使其在接收低轨卫星过境信号时，无需频繁旋转天线调整极化角度，即可稳定接收不同极化方向的下行信号，相比传统单极化八木天线，通联的有效时间窗口更长，信号接收的稳定性更优。结构建模过程中，每处振子的连接夹块、主梁的分段拼接结构都做了等比例还原，可直接用于天线的实物加工打样、结构受力仿真验证，也可作为通讯类教学演示的三维参考模型，帮助从业者理解八木天线的振子排布逻辑与极化实现原理。
