金属波纹弯角电导管三维结构设计

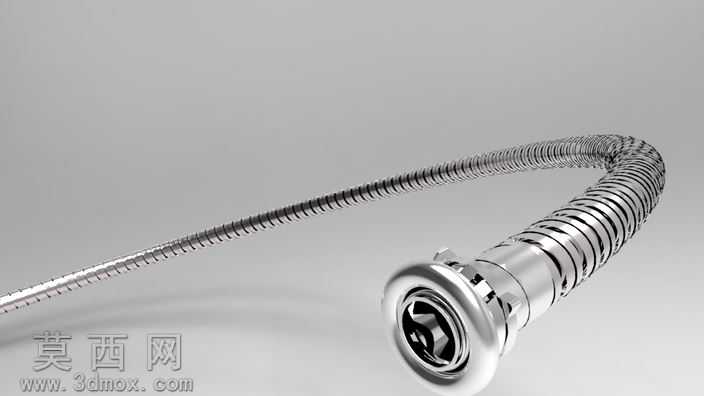

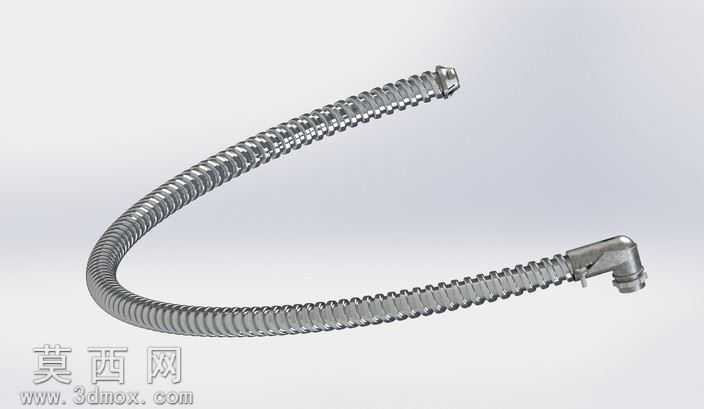

本模型为金属波纹弯角电导管，建模过程以SolidWorks为核心工具，首先梳理电导管的功能需求：作为电气线路防护构件，需兼顾可弯曲形变能力与端部连接密封性，因此整体结构分为柔性波纹主体与端部直角接头两部分。建模时先绘制导管中心走向的3D草图，依据实际布线弯折弧度确定路径曲率，避免弯折半径过小导致穿线受阻；随后以圆形轮廓沿路径扫描生成管体基础形态，再通过圆周阵列与拉伸切除特征，在管体外壁加工出连续均匀的环形波纹结构，每段波纹的凸起高度、凹槽间距均参照行业通用金属穿线软管参数设定，保证模型还原实物的弯折柔韧性，可模拟任意方向的小角度弯折形变而不出现结构干涉。端部直角接头部分采用多实体建模方式，先构建90度弯折的接头基体，在接头与波纹软管衔接处设计环形卡合结构，模拟实物中接头与软管的压接固定结构，接头末端加工出外螺纹连接段与六角拧动面，还原实际安装时的拧动操作结构，同时在接头内部做平滑过渡曲面，避免穿线时线缆被棱角划伤。材质渲染阶段，为整体模型赋予拉丝不锈钢材质，调整金属粗糙度参数至0.15，添加细微的横向拉丝纹理贴图，模拟金属软管表面的加工质感；在波纹凹槽处适当降低反光强度，凸起棱边处增强高光反射，还原金属构件在自然光下的光影层次，接头部分的金属质感与管体保持统一，仅在螺纹处添加细微的磨损纹理提升真实感。结构设计上重点考量了波纹段的形变合理性，建模时对波纹连接处做圆角过渡处理，避免应力集中导致的结构断裂，同时验证了管体内径的连续性，保证穿线通道全程无凸起阻碍；整体模型装配关系清晰，波纹段与接头的配合公差参照五金构件通用配合标准设定，可直接用于电气布线场景的装配模拟、产品展示或结构优化参考，模型细节完整，无多余特征，可导出为通用格式用于不同三维软件的二次编辑。
