推锁式遥控器结构设计三维作品

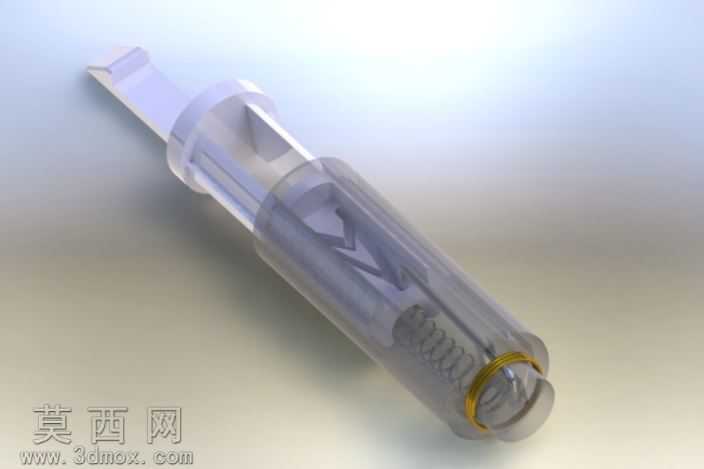

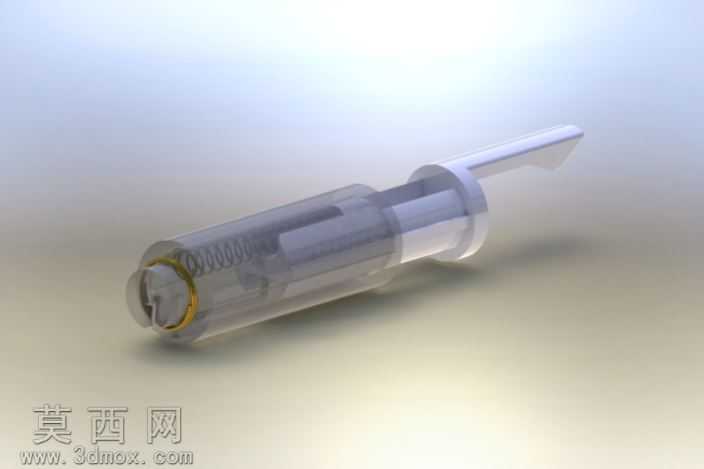

本作品为推锁式遥控器的三维结构设计，整体采用长条形笔式外观造型，在三维建模过程中严格遵循消费电子类产品的结构设计逻辑，先完成整体外观轮廓的草绘搭建，通过拉伸、旋转、扫掠等基础建模命令构建出主体外壳的基础形态，再逐步拆分内部的各个功能腔体。模型完整还原了推锁遥控器的核心传动结构：前端的推锁按键通过内置的导向滑轨与壳体配合，滑动行程经过精准参数化设定，保证推锁动作的顺滑无卡顿，内部设置的复位弹簧采用螺旋扫描命令完成建模，弹簧的线径、节距、自由长度均按照实际使用的弹力需求匹配参数，弹簧两端的固定卡位与壳体、推锁件的卡槽完全契合，避免装配后出现弹簧偏移脱落的问题。电池仓部分采用单节圆柱电池的容纳设计，仓体的内径尺寸与标准电池外径预留合理的装配间隙，尾部的电池接触弹片通过钣金建模命令完成，弹片的弯折角度、接触凸起的位置都经过结构校验，保证电池装入后接触稳定可靠。外壳部分做了半透明材质的渲染处理，在材质编辑阶段调整了塑料材质的透明度、折射率与表面粗糙度参数，既可以清晰展示内部的结构布局，又还原了半透磨砂塑料的真实质感，金属弹簧部分赋予了金属材质，调整了金属的反射度与高光参数，和透明塑料外壳形成明确的材质区分。整体建模过程中所有的配合间隙都按照消费电子产品的装配公差要求设定，各个零件之间不存在干涉问题，推锁的滑动行程、电池的拆装路径都做了运动仿真校验，保证结构功能可以正常实现，外观造型兼顾了握持手感与结构紧凑性，笔式的长条形态方便单手握持操作，推锁的按键位置设置在拇指自然触碰的区域，符合人体工程学的操作逻辑。
