一体化行星增压器结构创意设计

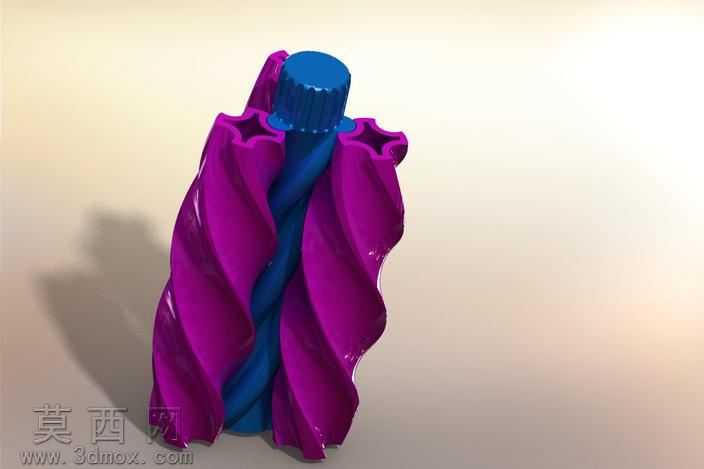

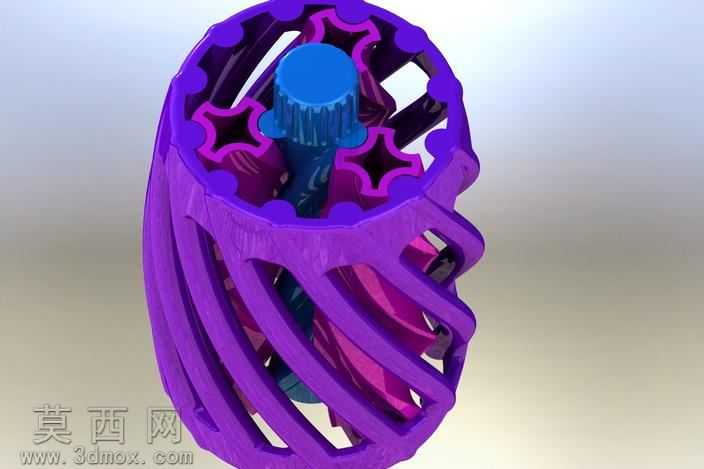

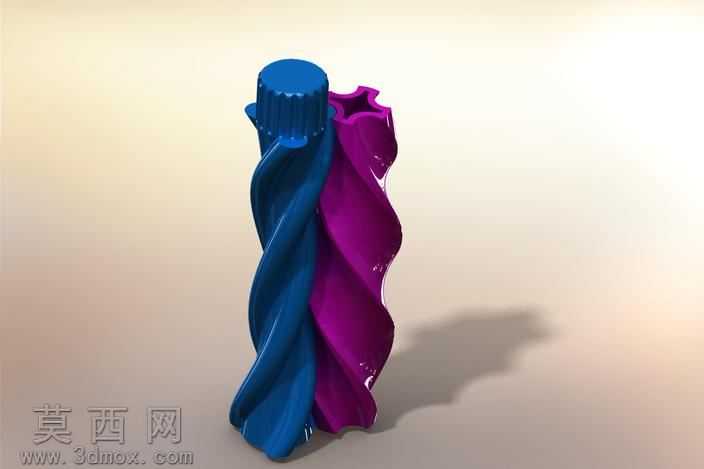

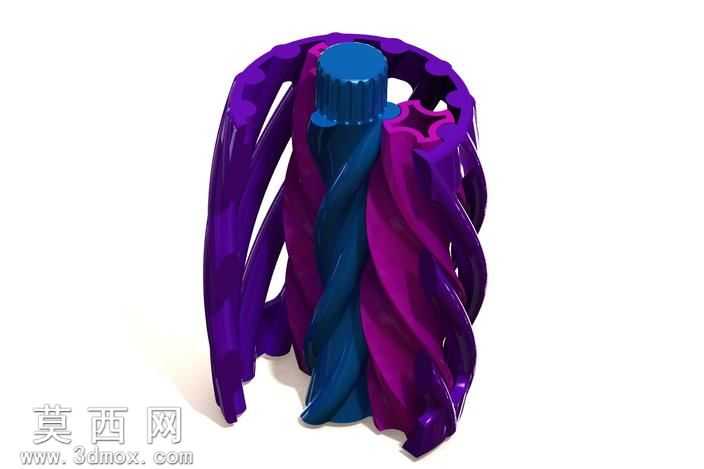

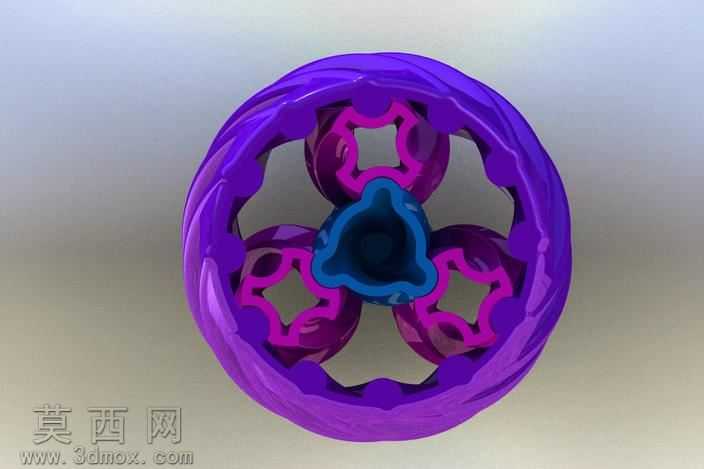

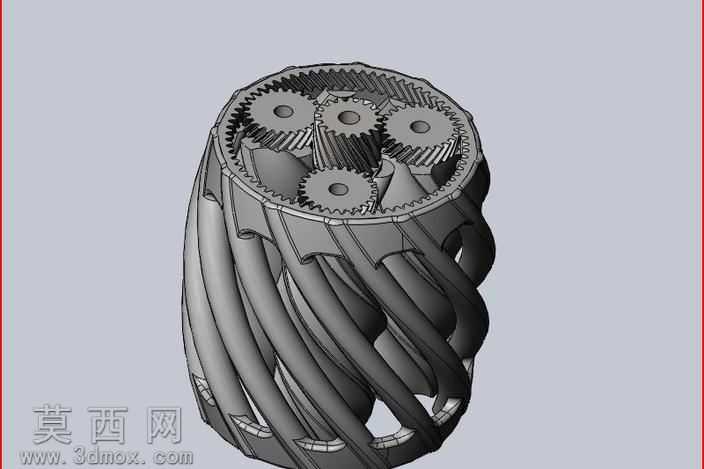

本作品为行星结构形式的增压器创意三维模型，整体采用一体化集成的设计思路，在三维建模过程中首先完成外壳基体的构建，外壳采用镂空笼式造型，沿周向均匀排布多道纵向镂空肋条，既可以直观展现内部的传动结构，也能模拟实际产品的轻量化散热需求，外壳边缘做了顺滑的圆角过渡处理，避免尖锐棱角带来的视觉生硬感。内部核心传动部分采用行星齿轮啮合的布局逻辑，中心设置蓝色的输入轴构件，轴端做了滚花防滑的细节纹理建模，还原实际零件的装配操作特征；环绕中心轴的星形内齿构件采用玫红色材质区分，齿形轮廓完全匹配行星传动的啮合参数，保证各构件之间的装配间隙合理，不存在结构干涉问题，齿形边缘做了微小的倒角处理，模拟实际机加工零件的工艺特征。建模过程中对内外构件的同轴度做了严格的参数约束，保证中心轴、星形齿圈、外壳三者的旋转中心完全重合，符合行星传动的运动学要求。渲染阶段采用高饱和度的差异化配色区分不同功能的构件，紫色外壳、玫红色传动齿、蓝色输入轴的配色方案可以让观看者快速区分各个结构部分，材质设置上采用半哑光的工程塑料质感，既保留3D打印类创意零件的视觉特征，也避免过高反光影响结构细节的展示。设计思路上该作品将行星齿轮传动结构与增压器的增压腔体做了融合设计，中心叶形结构与外环齿形案例、小内齿轮的瓣形轮廓相互交织，实现构件之间的嵌套卡合，保证装配后不会出现松脱问题，整体结构无需额外紧固件即可实现组装锁定，顶部集成1/5与14齿的齿轮传动级，可实现多级传动增压的效果，整体结构紧凑，造型辨识度高，既可以作为机械传动原理的演示模型，也可作为创意3D打印的落地作品，完整展现了行星传动结构的布局特点与集成化设计的优势。
