复古摇杆式拱廊操作控制器结构设计

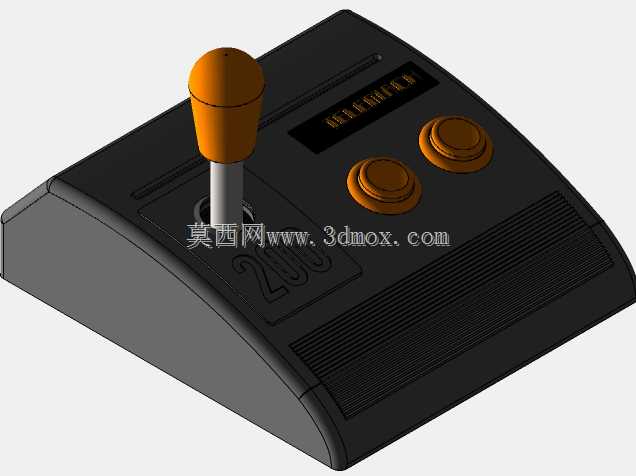

这类摇杆式操作控制器最早应用于拱廊街机的操控场景，后续也延伸到部分工业远程操控、简易设备指令输入的场景中，核心是通过单摇杆搭配实体按键的组合，完成方向指令与功能触发的同步输入，相比纯按键式操控，摇杆的多向拨动能够更顺滑地输出连续方向信号，适配需要连续方向调整的操作需求。从结构设计层面来看，整体壳体采用斜面上抬的造型，上表面与水平面形成15度左右的倾角，完全贴合人手自然放置时的腕部角度，长时间操作不会出现腕部过度弯折的疲劳感，壳体边缘做了大圆角过渡处理，没有尖锐的棱角，避免操作过程中剐蹭操作者手臂。摇杆部分采用金属杆身搭配工程塑料握把头，握把头做了收腰的椭球造型，表面没有多余的防滑纹路，依靠造型本身的弧度贴合指腹，杆身与壳体衔接处预留了足够的摆动间隙，能够支持前后左右四个主方向以及四个斜向的复合方向触发，内部的触发结构采用微动开关搭配复位弹簧，拨动力度控制在2.5N到3N之间，既不会因为力度过轻导致误触发，也不会因为力度过重增加操作负担。两个功能按键布置在摇杆右侧的拇指自然覆盖区域，按键采用下沉式凸点设计，按键表面做了同心圆防滑纹理，按键行程控制在2mm左右，触发反馈清晰，按压时的段落感明确，能够让操作者不用目视就能确认按键是否触发。壳体上表面的标识区域采用内凹沉台设计，预留了丝印功能标识的位置，不会因为长期手指摩擦导致标识磨损。壳体侧面的格栅区域是内部电路的散热通槽，格栅缝隙宽度控制在1.5mm，既能够保证内部电路板的空气流通散热，也能避免外部的细小杂物掉入壳体内部。安装边界方面，整体壳体的底部为平整平面，四个角预留了沉头安装孔位，可以直接通过螺丝固定在操作台台面或者拱廊设备的操控台面上，底部不需要额外的支撑结构，安装时只需要在台面对应位置开出走线孔，将内部的连接线从底部穿出接至主控板即可，整体占用台面的尺寸约为180mm*150mm，不会占用过多的操作台空间，适配多数紧凑型操控台的布置需求。设计过程中优先考虑了操作的容错性，摇杆的摆动死区控制在中心位置1度范围内，轻微的触碰不会触发指令，避免操作者放置手部时的误碰，按键的触发压力做了差异化设计，靠近摇杆的按键触发力度稍大，远离摇杆的按键触发力度稍小，匹配拇指不同伸展角度下的按压力度习惯，整体结构没有复杂的传动部件，所有易损件都采用标准通用件，后期维护更换不需要定制专用配件，能够大幅降低长期使用的维护成本。
