工业级GT800X480分辨率触摸显示屏结构

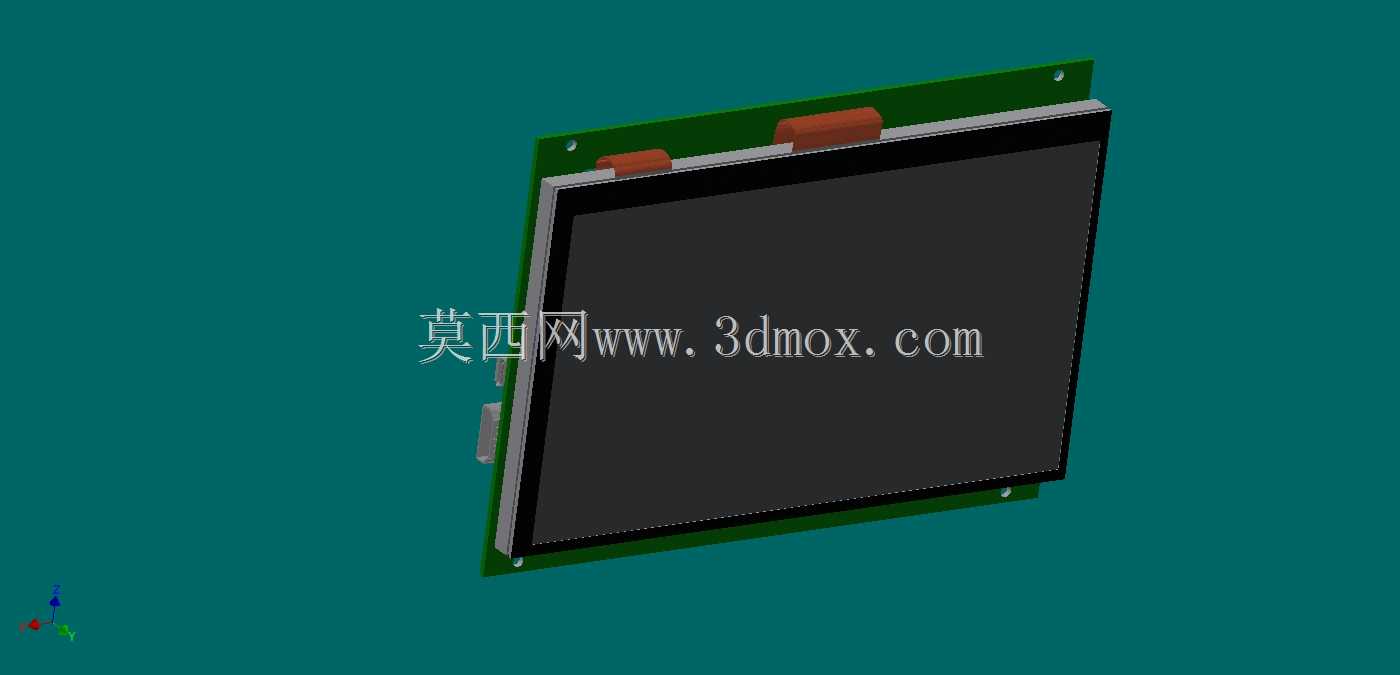

这款触摸显示模组的三维结构，是面向嵌入式人机交互场景做的结构还原，在做工业控制终端、小型检测设备操作面板、便携检测仪器的选型阶段，这类结构数据能帮结构工程师提前规避安装干涉问题，不用等拿到实物再反复核对安装孔位与边界尺寸。从实际应用场景来看，这类分辨率的触控屏大多用在中小型工业设备的操作端，比如小型流水线的工位操作面板、台式检测仪器的显示交互区、嵌入式控制终端的人机界面，不需要大尺寸显示的场景下，这个尺寸的模组刚好平衡了显示面积与安装占用空间，不会因为屏体过大挤占设备内部的走线与板卡安装位置。

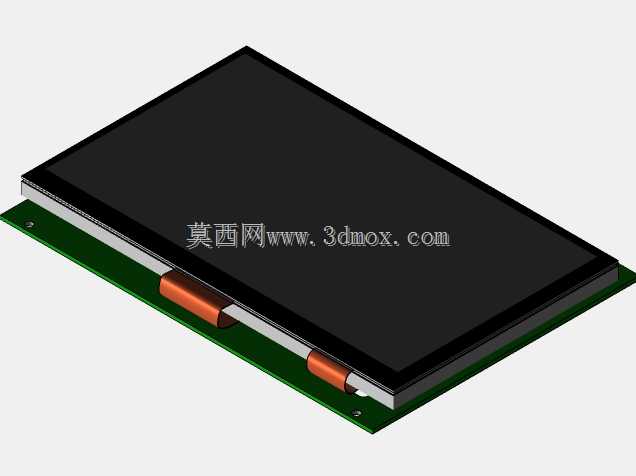

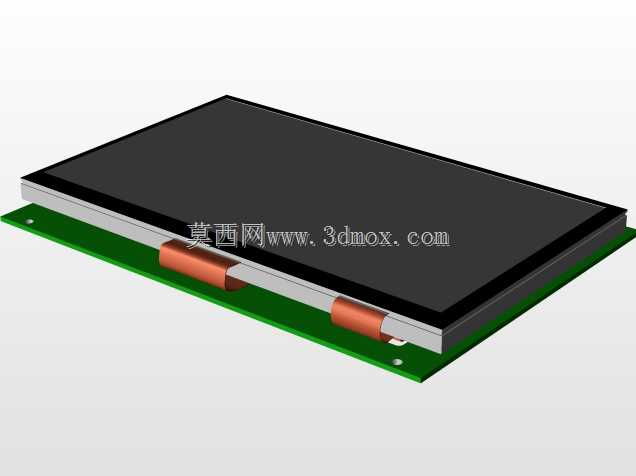

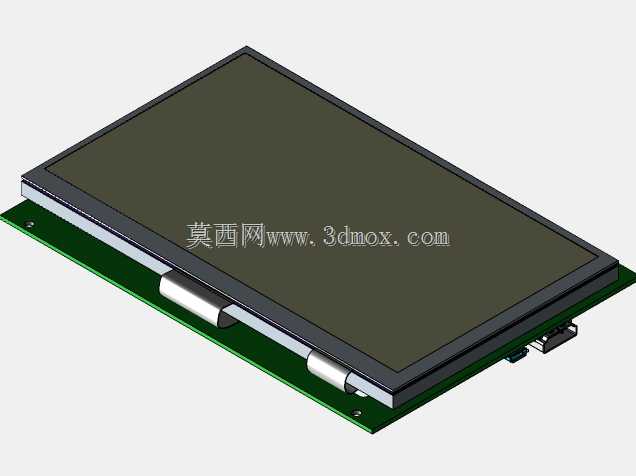

从功能特性上看，模组整合了液晶显示层与触控感应层，背部的PCB板集成了排线接口与固定补强结构，侧边的两个铜质连接柱是屏体与前框安装时的定位支撑件，既可以在装配时快速定位屏体位置，也能在长期使用过程中缓冲设备振动带来的应力，避免屏体受挤压出现显示异常或者触控失灵的问题。做结构设计的时候，要注意屏体正面的可视区边界与设备前框的开窗尺寸匹配，预留0.2到0.3毫米的装配间隙，避免前框压到可视区边缘产生显示暗斑，同时触控层的感应边界要比可视区稍大，保证边缘触控操作的灵敏度。

设计思路上，这款模组采用的是板屏结合的结构，玻璃显示层通过侧边的封边结构与背部PCB连接，FPC排线从屏体侧下方引出，在做设备内部走线规划的时候，要给排线预留足够的弯折半径，不能让排线处于长期受力拉扯的状态，否则容易出现排线断裂导致的显示或者触控故障。安装边界方面，屏体的整体厚度要匹配设备前壳的沉台深度，背部要预留至少2毫米的散热间隙，不能让PCB板上的元件直接贴合设备内部的金属结构件，避免出现短路或者信号干扰的问题，同时安装孔位的位置要对应模组背部的固定柱，不能直接在玻璃区域做压紧固定，所有的固定受力点都要落在PCB板与侧边补强结构上，防止玻璃受应力碎裂。

在做三维建模还原的时候，要准确还原屏体的圆角弧度、接口的位置与突出高度，还有侧边定位柱的直径与突出长度，这些细节直接影响到后续装配的干涉检查结果，比如前壳的卡扣位置如果和屏体侧边的补强结构冲突，实际装配的时候就会出现屏体装不到位、前壳扣合不严的问题，提前在三维模型里核对这些边界尺寸，能大幅减少打样阶段的修改次数，缩短整机的研发周期。
