Arduino扩展接线端子座结构设计

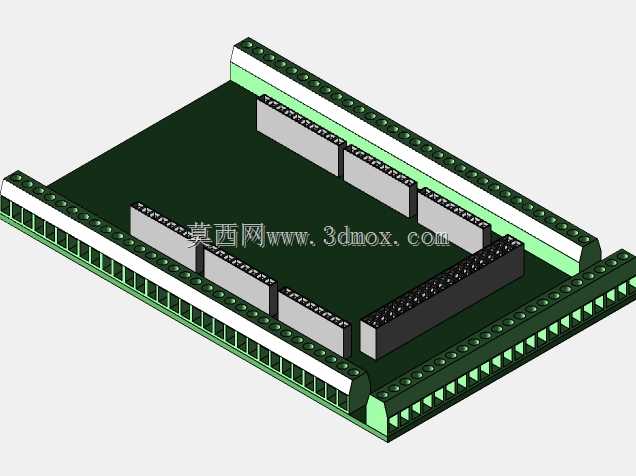

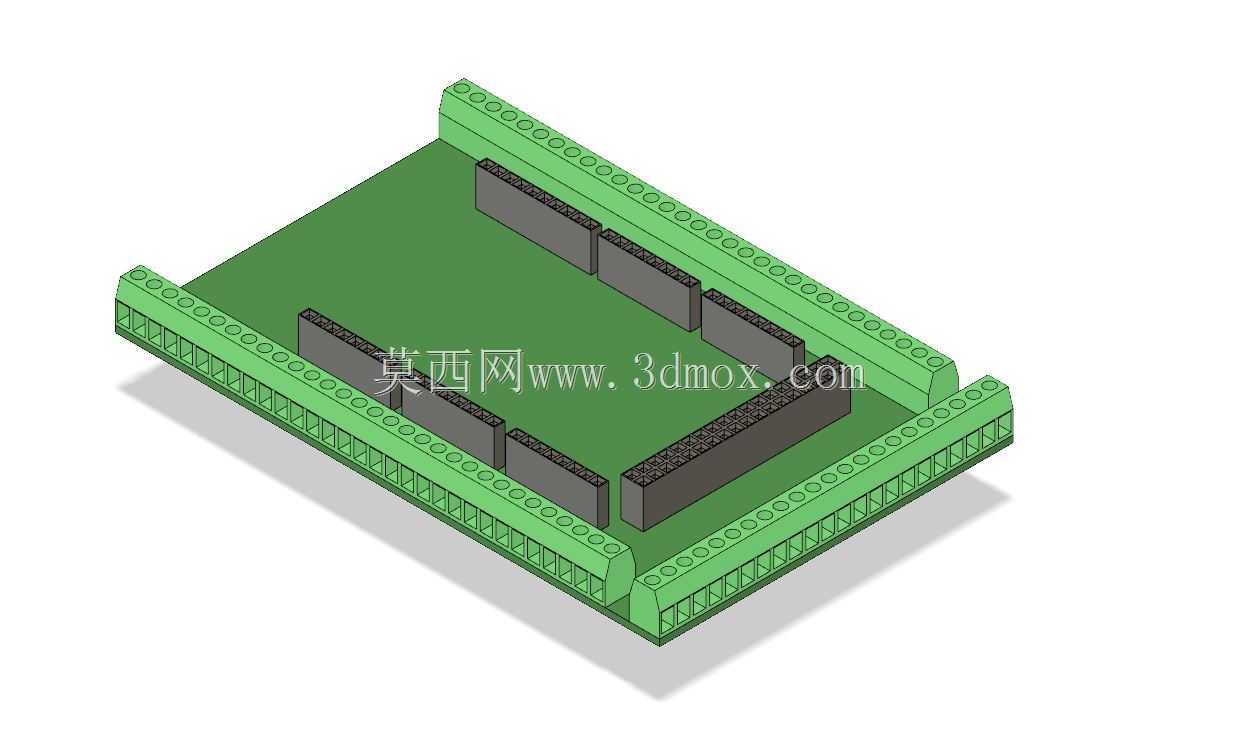

这款接线端子座是面向开源硬件开发场景设计的配套连接结构，主要适配Arduino控制板的外接线路扩展需求，在小型自动化装置、教学实验平台、创客原型制作、小型智能设备开发场景中，承担控制板与外部传感器、执行器之间的线路转接、分线连接作用，解决开发过程中杜邦线连接易松动、接线杂乱、多线路并行时识别困难的实际问题。设计过程中首先围绕Arduino控制板的标准安装边界做基准定位，整体基座的长宽尺寸完全匹配对应型号控制板的安装孔位，两侧的端子排预留了足够的引脚对位空间，安装时可直接通过排针与控制板对应引脚插接，无需额外打孔或转接固定，安装后整体与控制板贴合平整，不会出现偏移、引脚错位的问题。结构上采用双层分区设计，基座主体为绝缘支撑结构，两侧沿长边布置贯通式接线端子排，每个端子位对应独立的接线锁紧结构，中间区域预留了排针插接的避让空间，同时设置了多组分隔筋条，将不同功能的引脚接线区域做物理分隔，避免多线路接入时出现线路交叉、误触短路的情况。端子排的每个接线位都设计了独立的导线锁紧腔，可适配0.2-1.5平方毫米的单股或多股导线，接线时无需焊接，通过锁紧结构即可完成导线固定，既方便开发阶段的线路反复调整，也能保证长期使用时的连接可靠性，避免设备运行过程中因震动、拉扯导致的接线松脱。基座边缘做了圆角过渡处理，避免安装调试过程中剐蹭导线绝缘层或划伤操作人员，底部设置了均匀分布的加强筋，在控制整体重量的同时提升基座的结构强度，即使频繁插拔接线也不会出现基座变形、端子位错位的问题。在实际应用中，这款接线座可直接替代零散的杜邦线连接方式，将控制板的所有外接引脚统一引出到两侧的端子排上，接线时可按照功能分区整理线路，既方便调试阶段的线路检测、信号测量，也能让原型设备的内部布线更加规整，减少后期维护的排查难度。设计时充分考虑了不同使用场景的兼容性，端子位的间距符合通用低压接线的安全间距要求，相邻端子之间的绝缘壁厚满足500V以下低压电路的绝缘需求，可安全应用在直流5V、12V、24V的常见控制电路场景中，不会出现相邻端子爬电、击穿的问题。
