USB通用串口总线连接插头结构设计

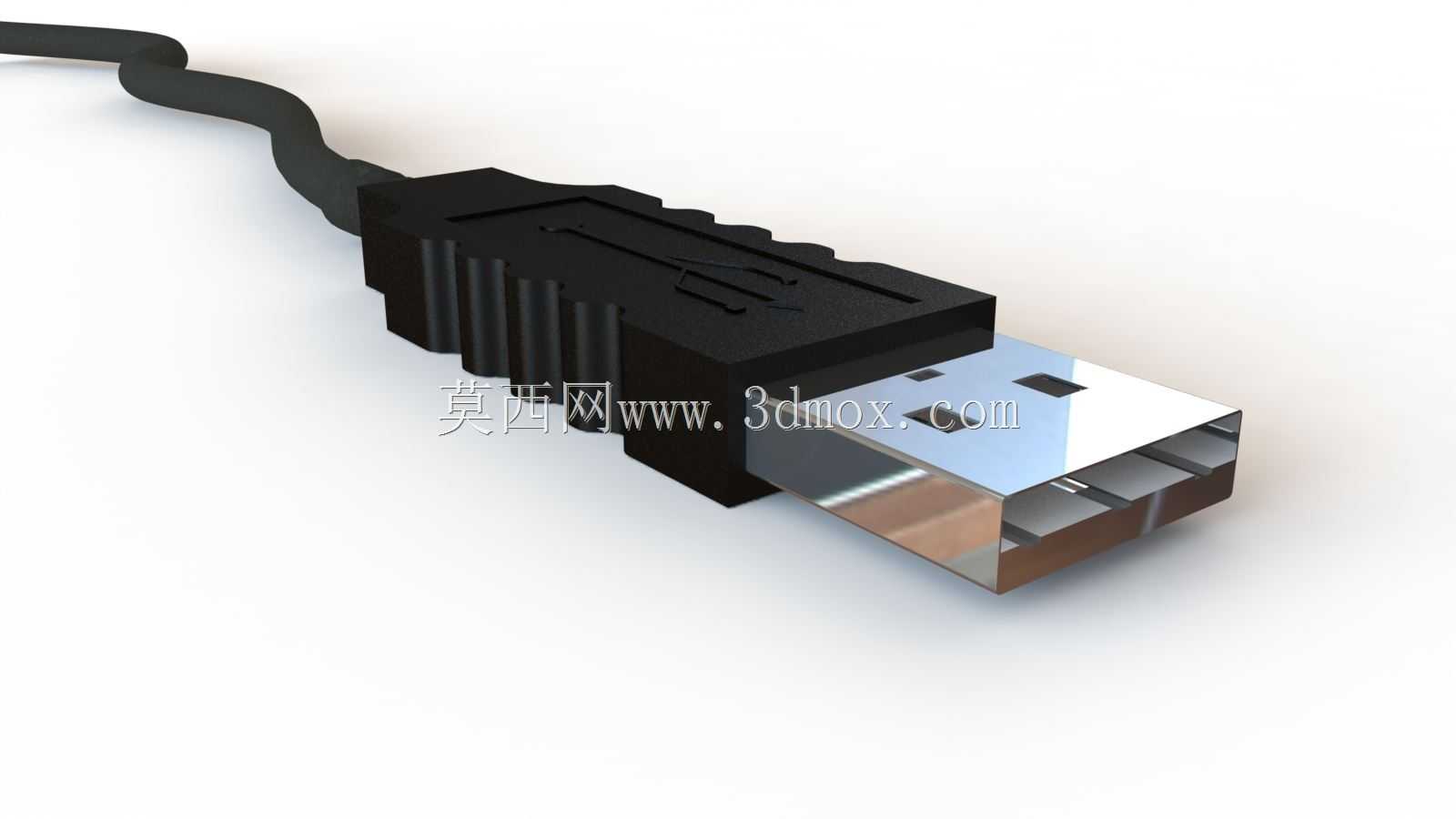

在工业控制、嵌入式开发、消费电子调试等场景中，通用串口总线接口是设备间数据交互、指令传输最常用的物理连接载体，这类USB转串口接头的设计直接影响连接稳定性与现场使用可靠性。从结构设计角度看，该接头采用标准Type-A公头金属插片作为对接端，金属屏蔽壳采用一体冲压折弯成型，边缘做圆角钝化处理，既保证插拔时的导向顺滑度，也能避免尖锐边角划伤操作人员或设备接口内壁。插片内部的接触弹片采用镀金工艺设计，可降低长期插拔后的接触电阻，适配工业现场多尘、温湿度波动较大的使用环境，减少接触不良导致的通讯丢包问题。接头尾部的注塑包胶段做了渐变锥度过渡，与线缆衔接处增设防弯折应力槽，可承受日常使用中频繁的弯折拉扯，避免线缆芯线在根部断裂，延长接插件的整体使用寿命。外壳表面的防滑凸筋采用等距排布设计，插拔时手指与外壳的摩擦力足够，无需过大按压力即可完成插拔操作，适配设备密集排布的机柜内部狭小操作空间。设计过程中需严格控制金属插片的伸出长度与外壳的配合公差，插片与塑料内模的同轴度误差需控制在0.1mm以内，保证插入标准USB母座时不会出现卡滞、插偏的问题，金属外壳与内部信号引脚之间的绝缘间隙需满足安规要求，避免高压静电击穿内部电路。接头整体的外形尺寸遵循通用USB接口的规范标准，宽度不超过14mm，厚度不超过6mm，可适配多数设备上紧密排布的相邻接口，不会出现插入后遮挡旁边接口的情况。线缆与接头的连接部位采用内模注塑加外模二次包胶的结构，内模硬胶固定芯线焊点位置，避免拉扯时焊点受力脱开，外模软胶提升握持手感与弯折抗性，内部芯线采用屏蔽层包裹设计，可降低工业现场电磁干扰对串口通讯信号的影响，保证波特率较高时的数据传输稳定性。这类接头广泛应用于工控机与外设的通讯连接、单片机程序烧录、智能设备调试运维等场景，结构设计上兼顾了通用兼容性与工业场景的耐用性需求，建模时需重点还原金属插片的接触结构、外壳防滑纹理、尾部防弯折结构的细节，保证装配关系符合实际生产的工艺要求，各部件之间的配合间隙符合接插件行业的通用公差标准。
