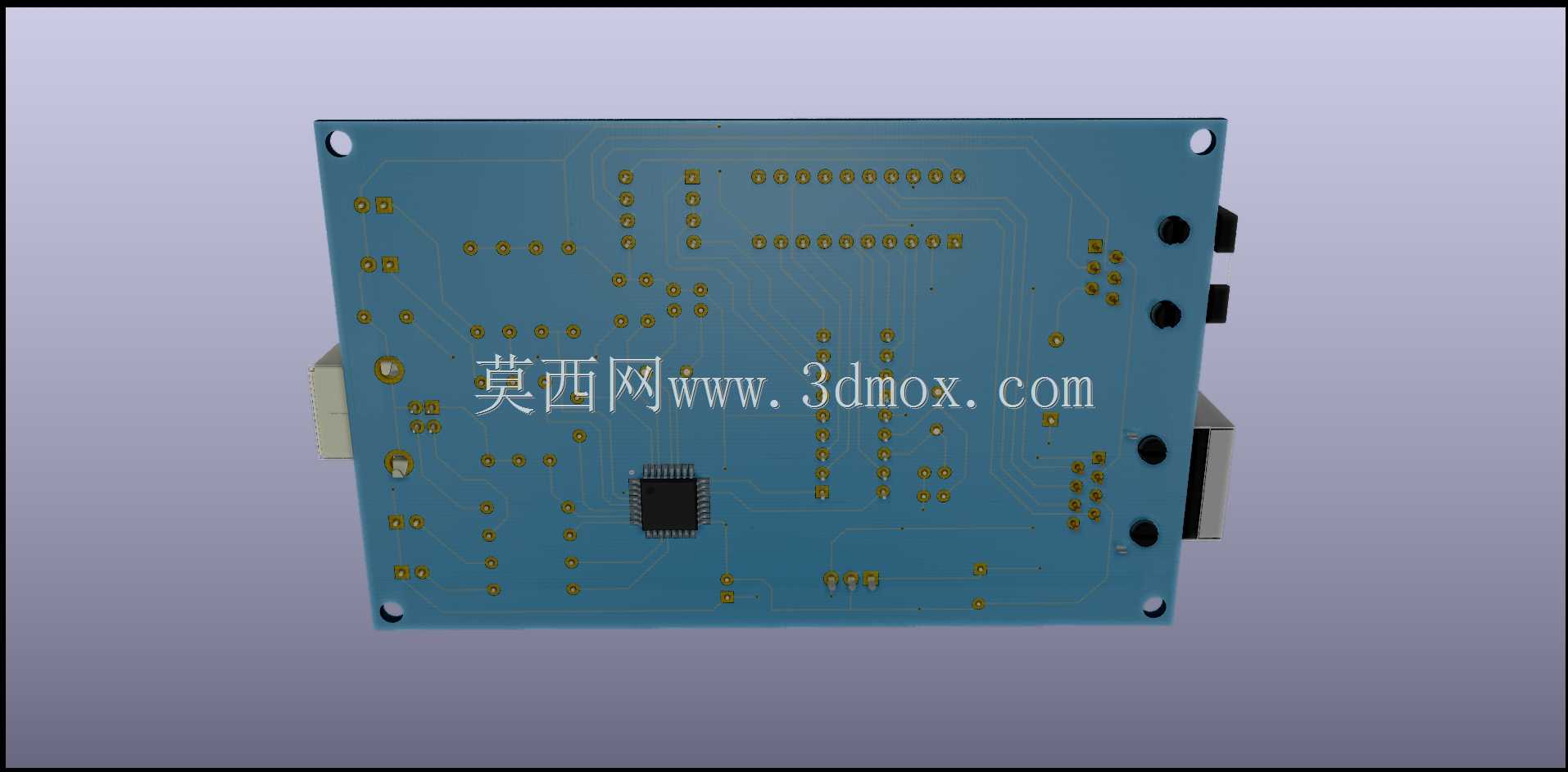

Xpressnet与S88总线USB通信电路板

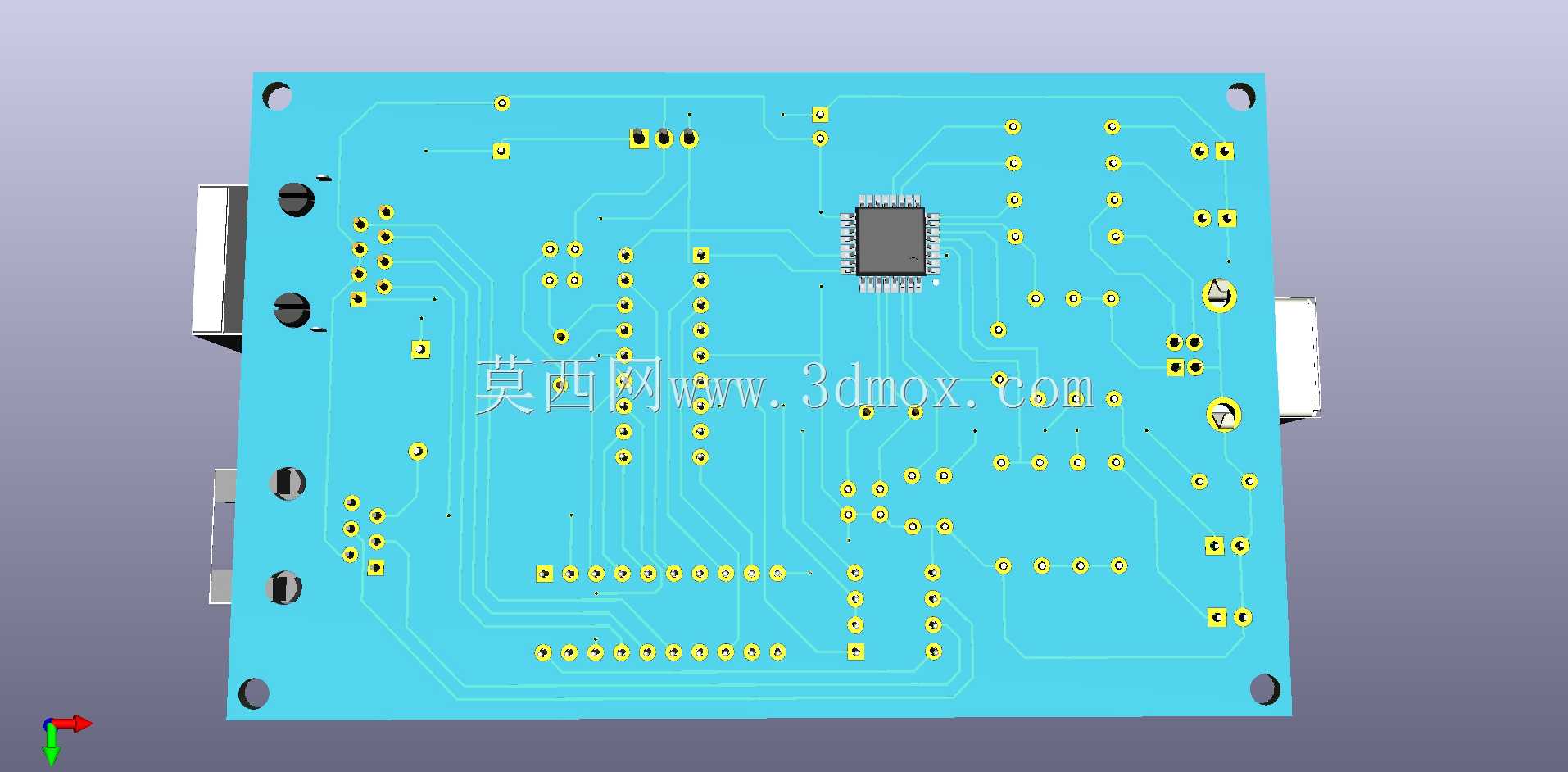

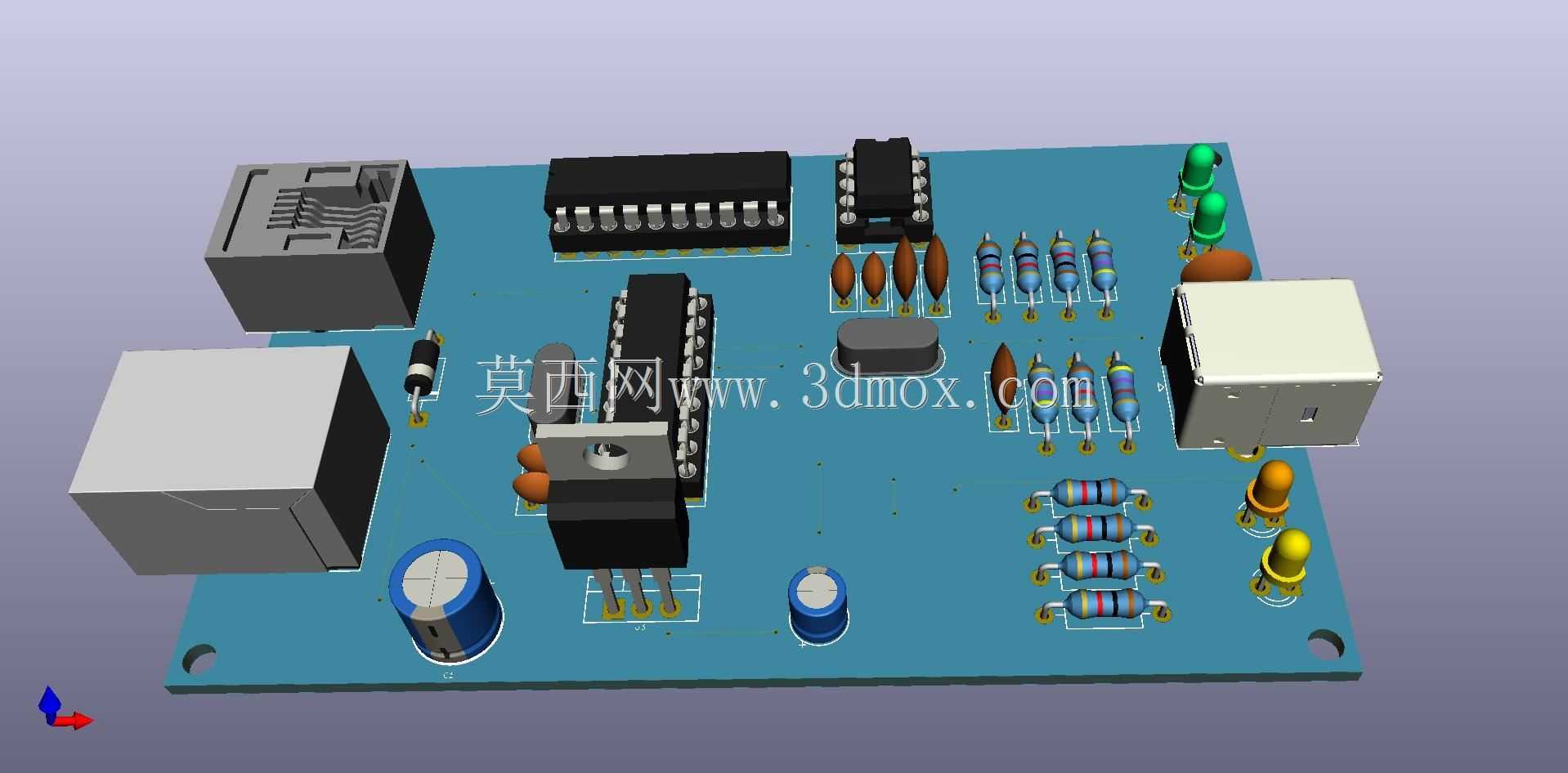

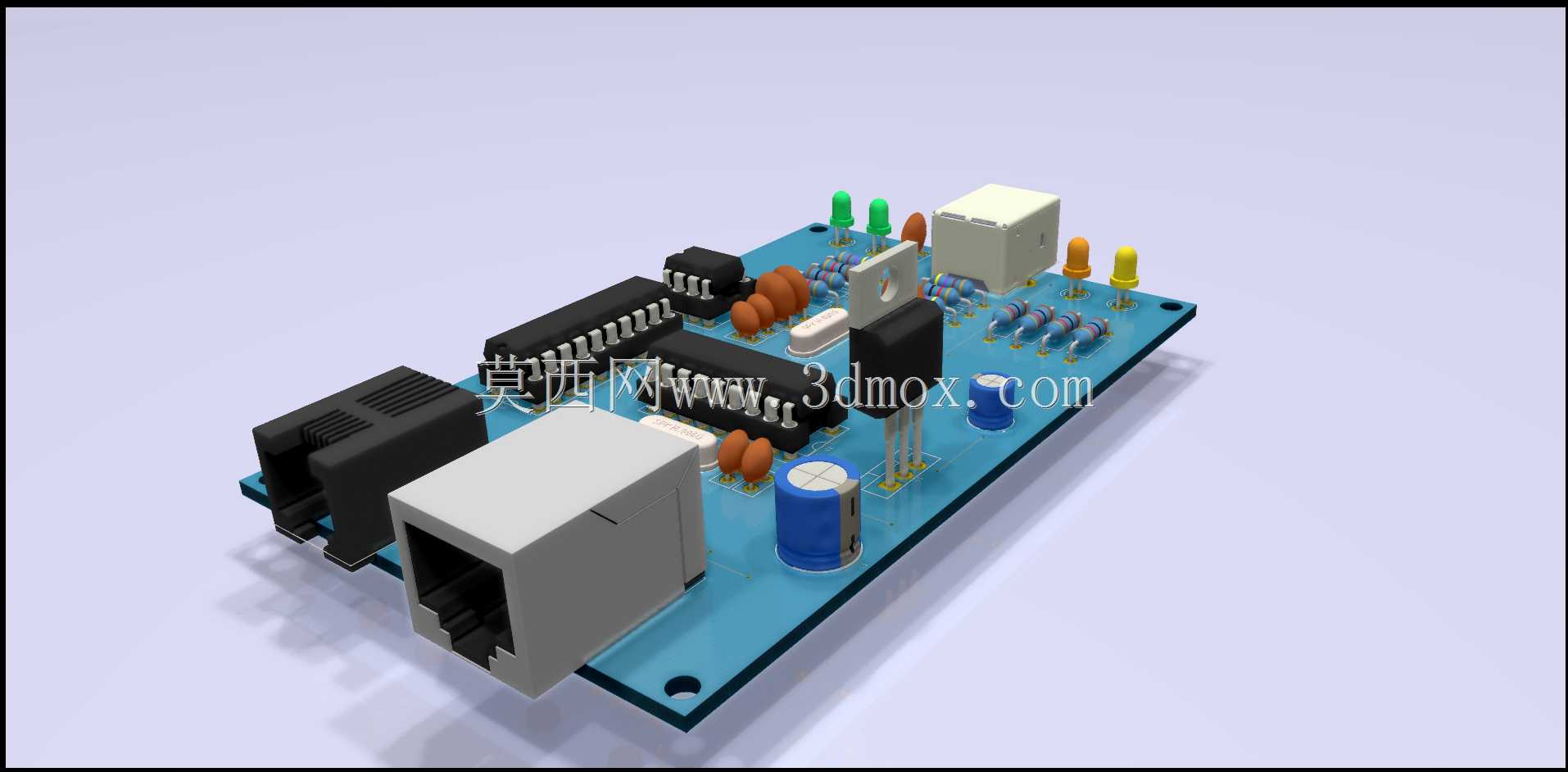

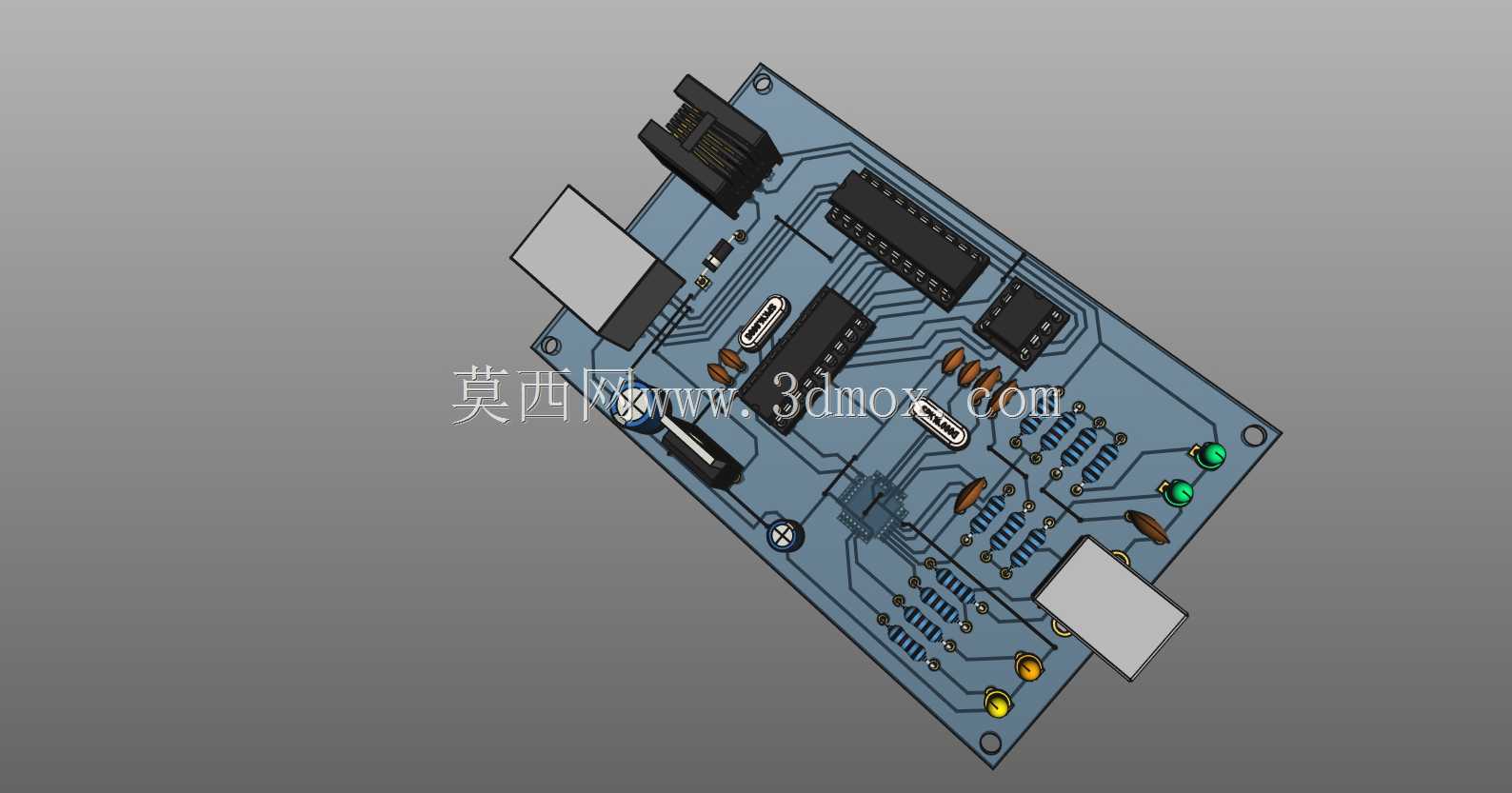

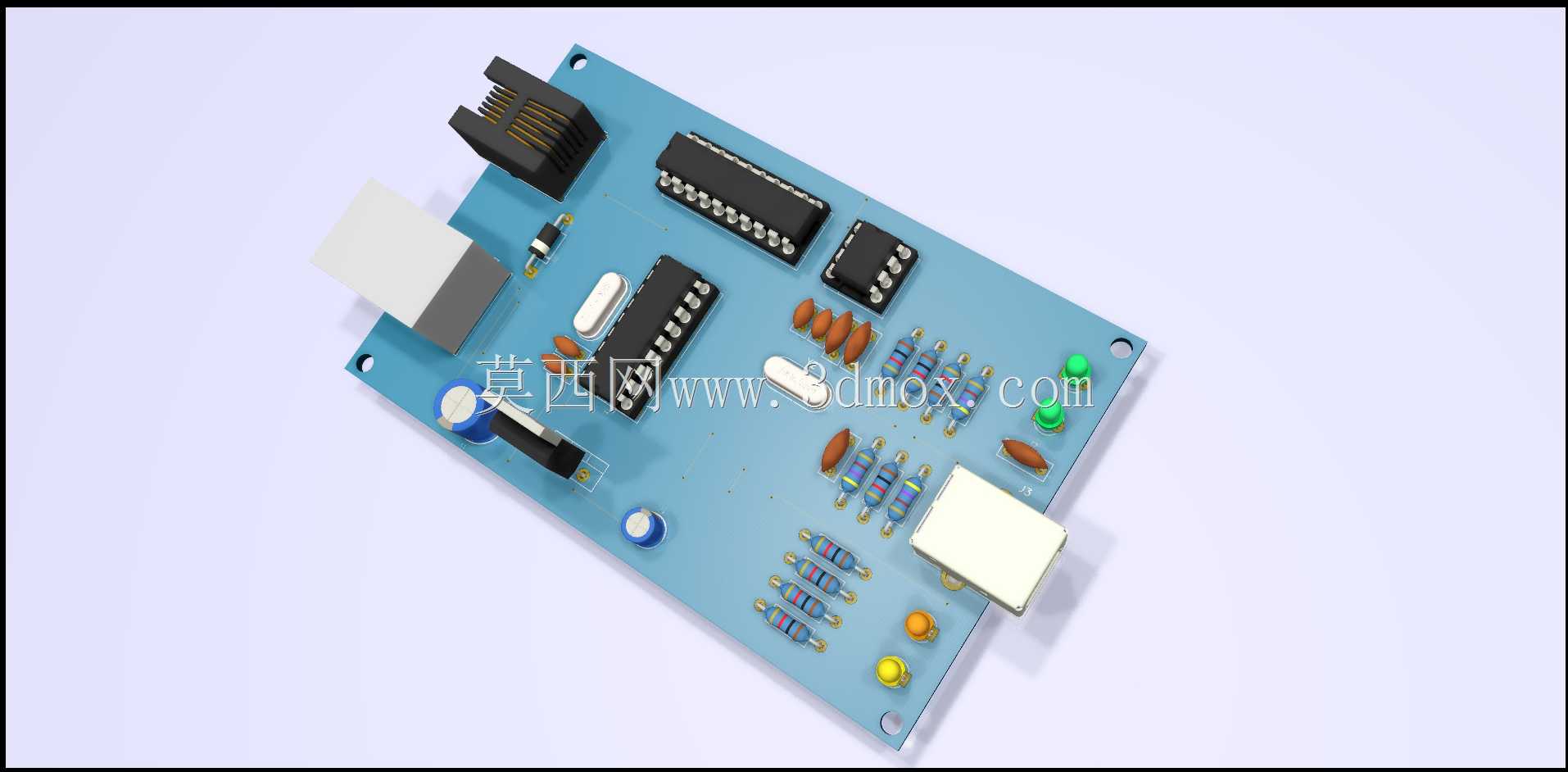

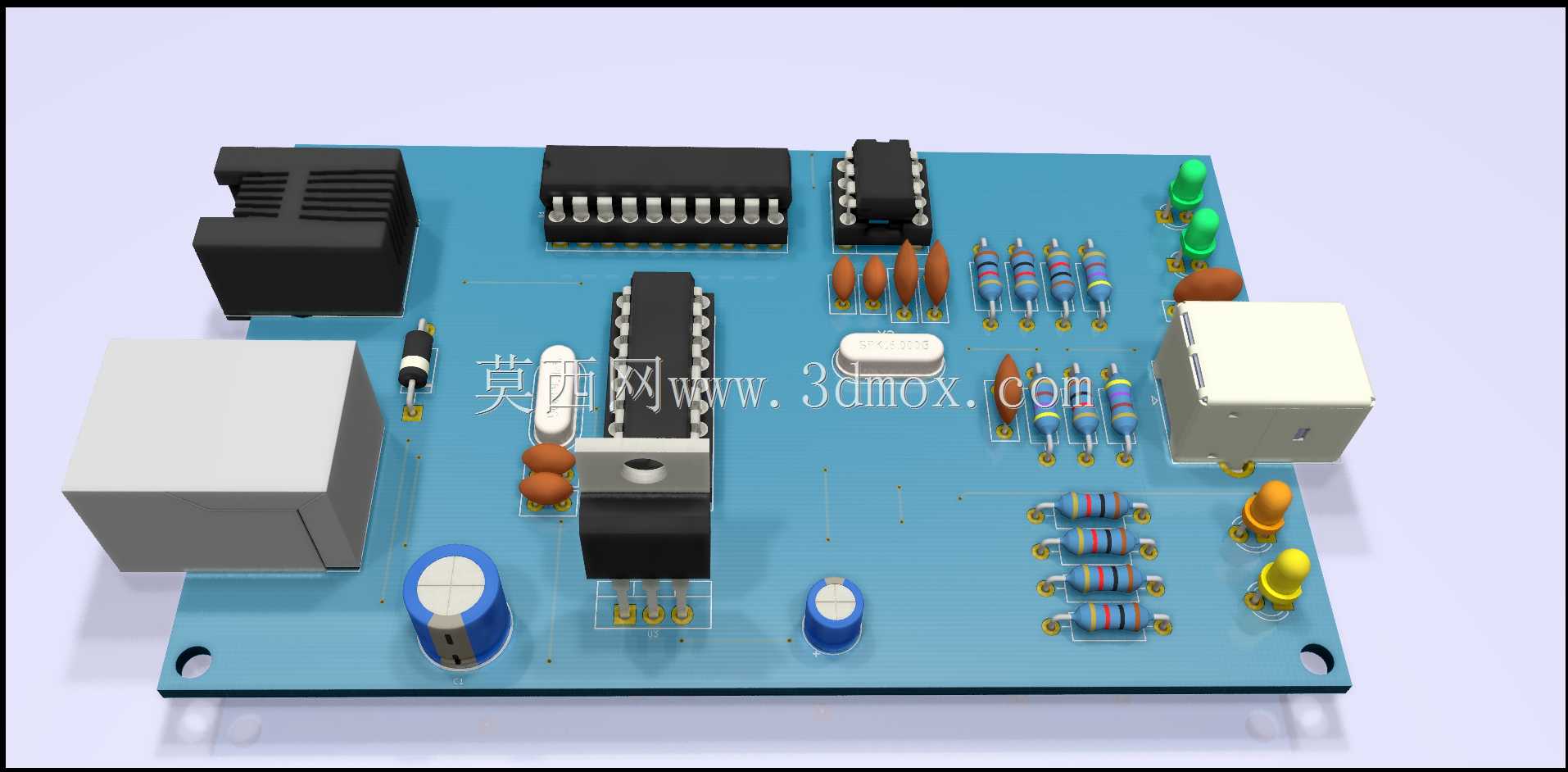

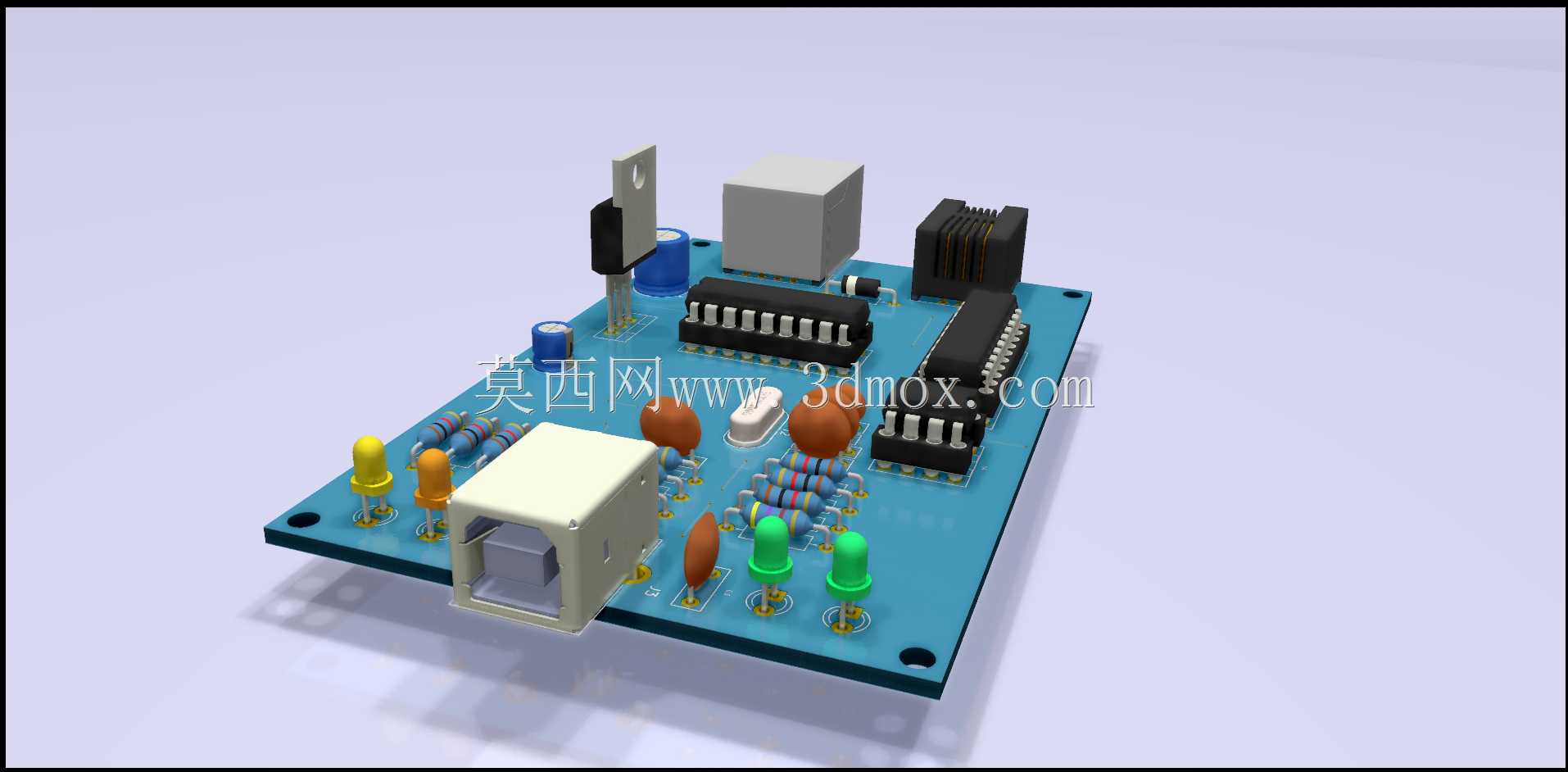

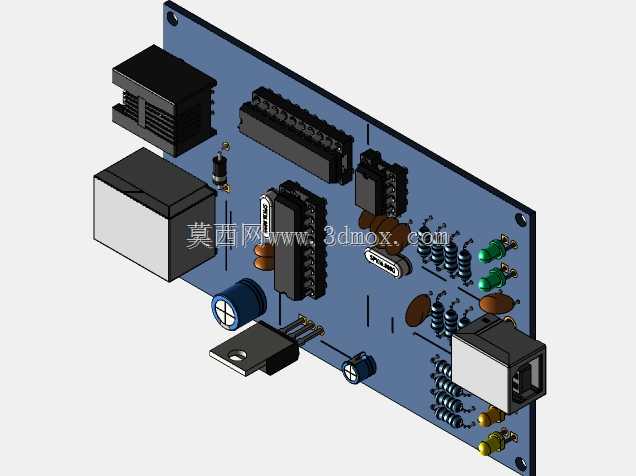

这款通信电路板主要面向模型铁路控制、工业现场低速总线组网场景，承担上位机与Xpressnet、S88总线设备之间的协议转换与数据交互功能，解决不同总线协议设备无法直接与PC端USB接口通信的适配问题。在实际应用中，该模块可直接插接在设备主控机柜的预留安装位，也可通过板载安装孔固定在设备内壁，板上预留的RJ45接口用于对接Xpressnet总线链路，侧边的USB-B型接口用于连接PC端上位机，板载的排针接口用于接入S88总线的反馈信号链路，三类接口的布局充分考虑了现场接线的操作空间，接口旁预留的丝印标识可避免接线时出现引脚错接问题。设计过程中优先考虑了信号完整性要求，电源输入回路的电解电容、陶瓷电容按容值大小分位置布置，尽可能缩短高频信号的走线长度，总线信号回路的限流电阻、保护二极管紧贴接口引脚布置，可有效抑制外部接线引入的浪涌冲击，避免板载主控芯片受干扰损坏。板上的发光二极管分别对应电源状态、USB通信状态、总线收发状态，现场调试时无需外接测试设备，直接通过指示灯亮灭状态即可判断模块的工作状态，大幅降低现场排查故障的时间成本。板卡外形采用矩形结构，四角预留的安装孔适配M3规格的固定螺丝，安装孔与板上最高元件的距离满足绝缘安全距离要求，安装时无需额外增加绝缘垫片，板卡整体厚度适配常规的PCB导槽安装方式，可直接插入标准的3U工控机箱导槽内使用。板上的元件排布严格遵循高低元件分区原则，较高的网口接口、USB接口布置在板卡边缘，较矮的贴片电阻、电容布置在板卡中间区域，既满足波峰焊的生产工艺要求，也避免了高元件遮挡低元件，方便后期维修时的元件更换与焊点检测。电源回路的走线宽度按最大载流量设计，可满足板上所有元件同时工作时的电流需求，信号走线的拐角全部采用45度斜角处理，减少信号传输过程中的反射干扰，保证总线通信的稳定性。
