五位带开关桌面电源延长线插排结构

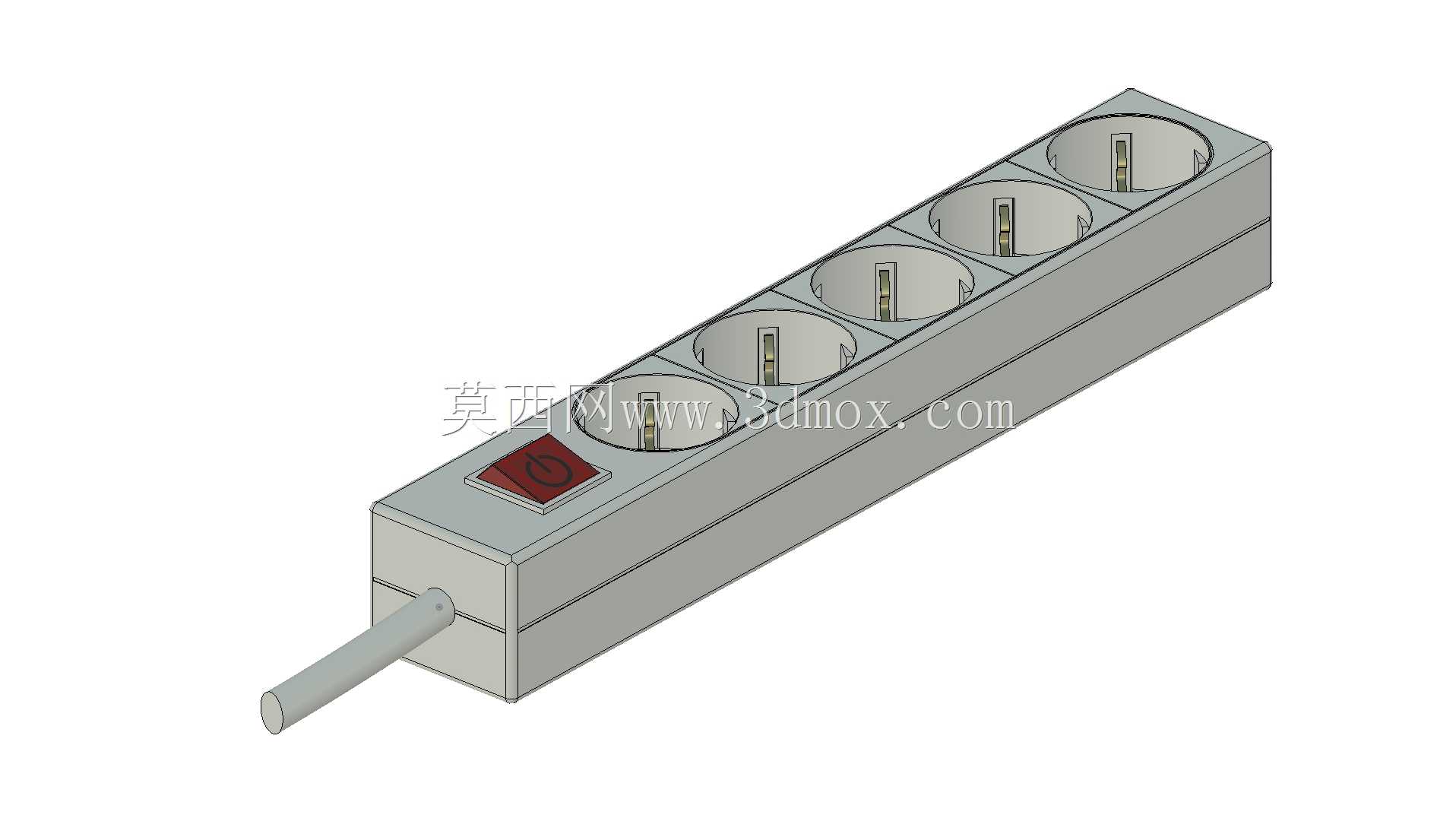

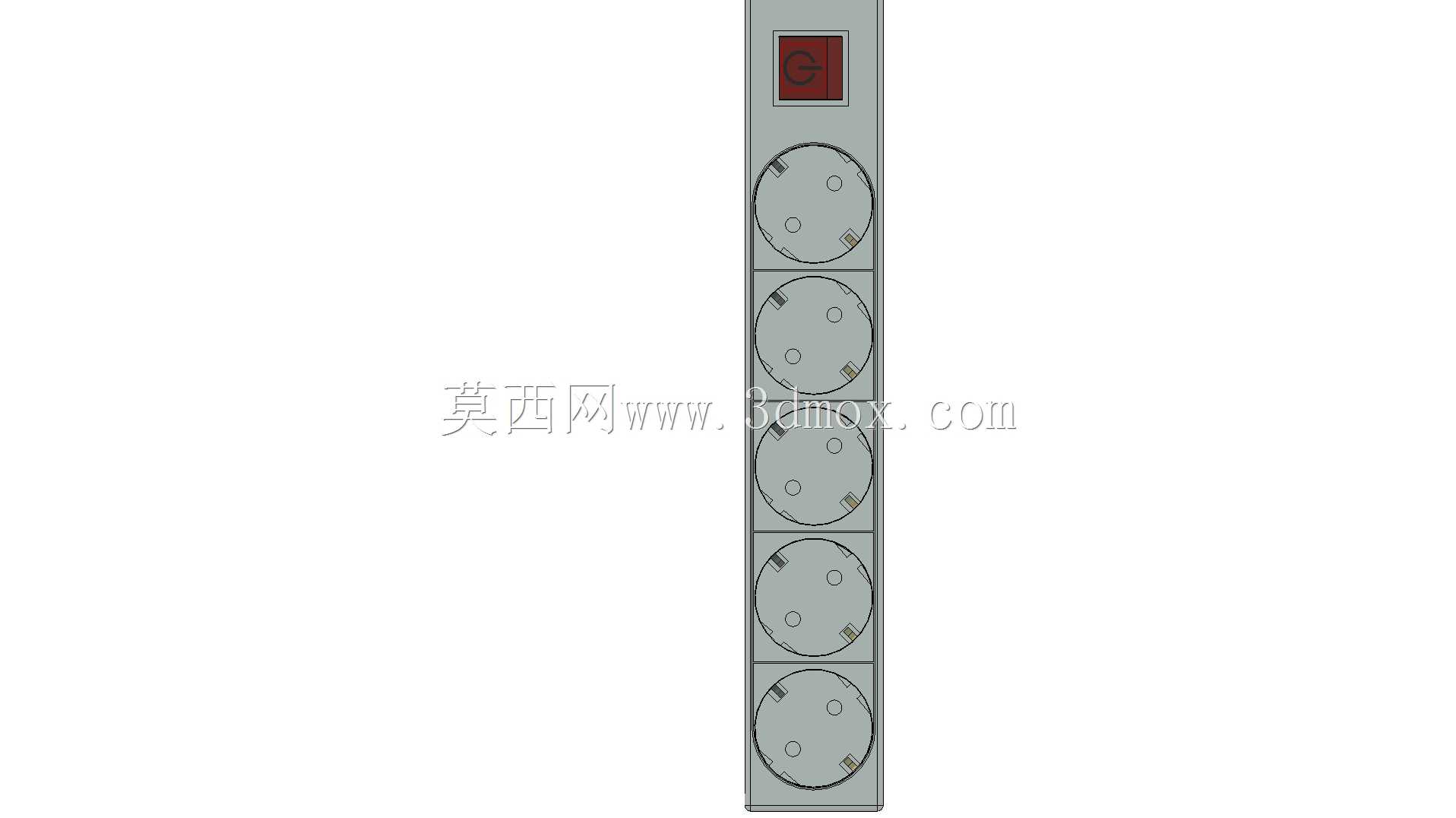

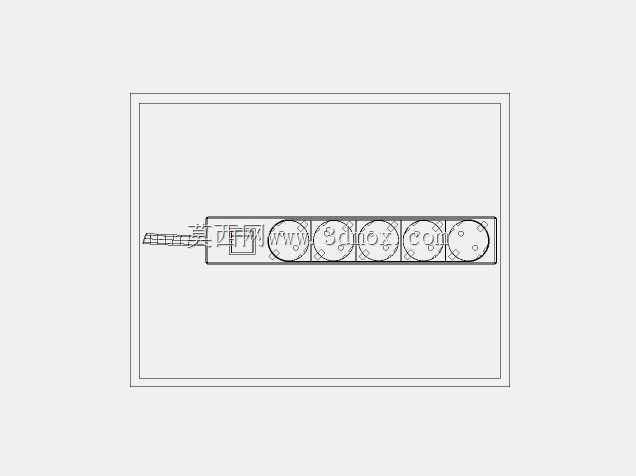

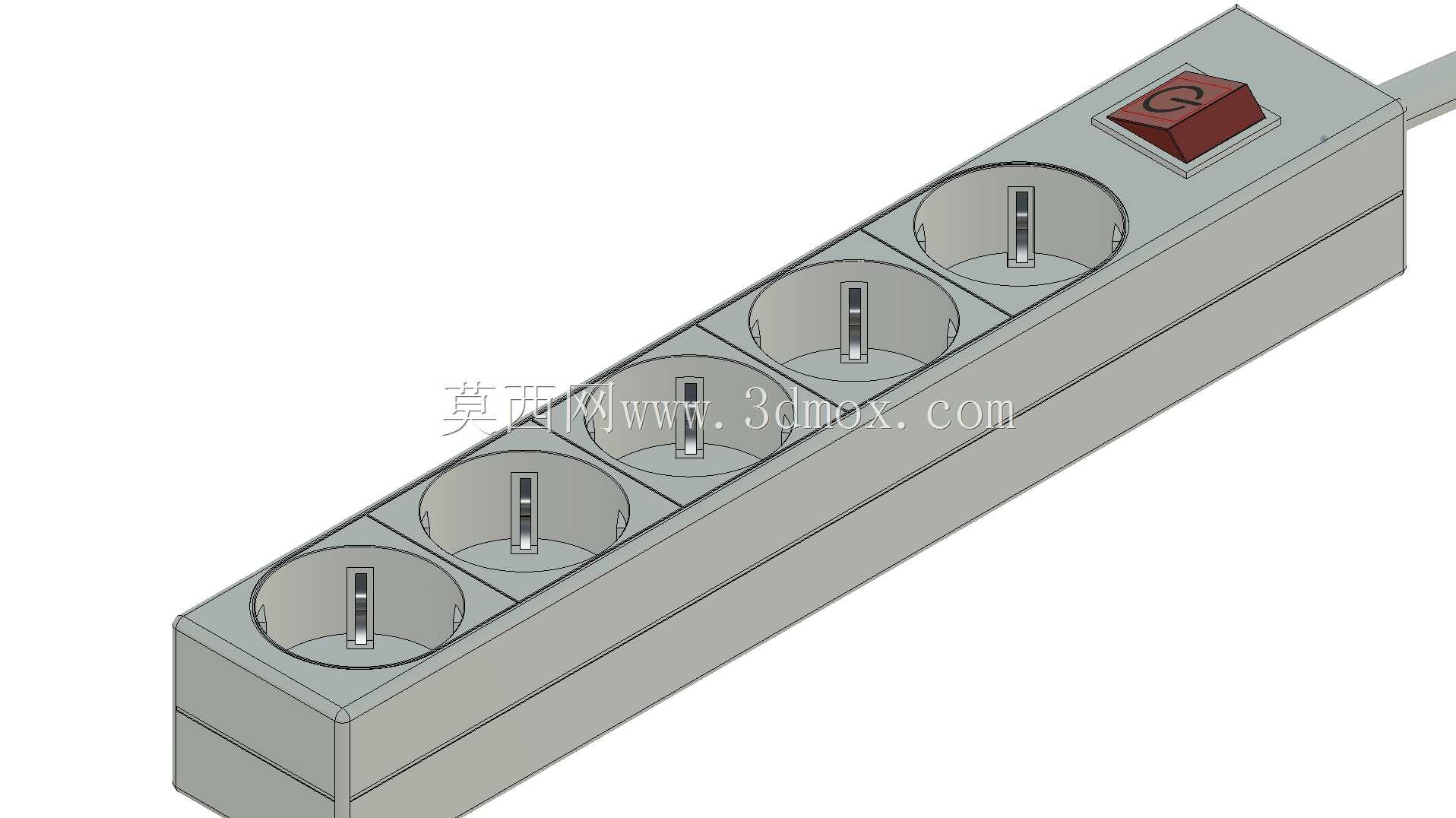

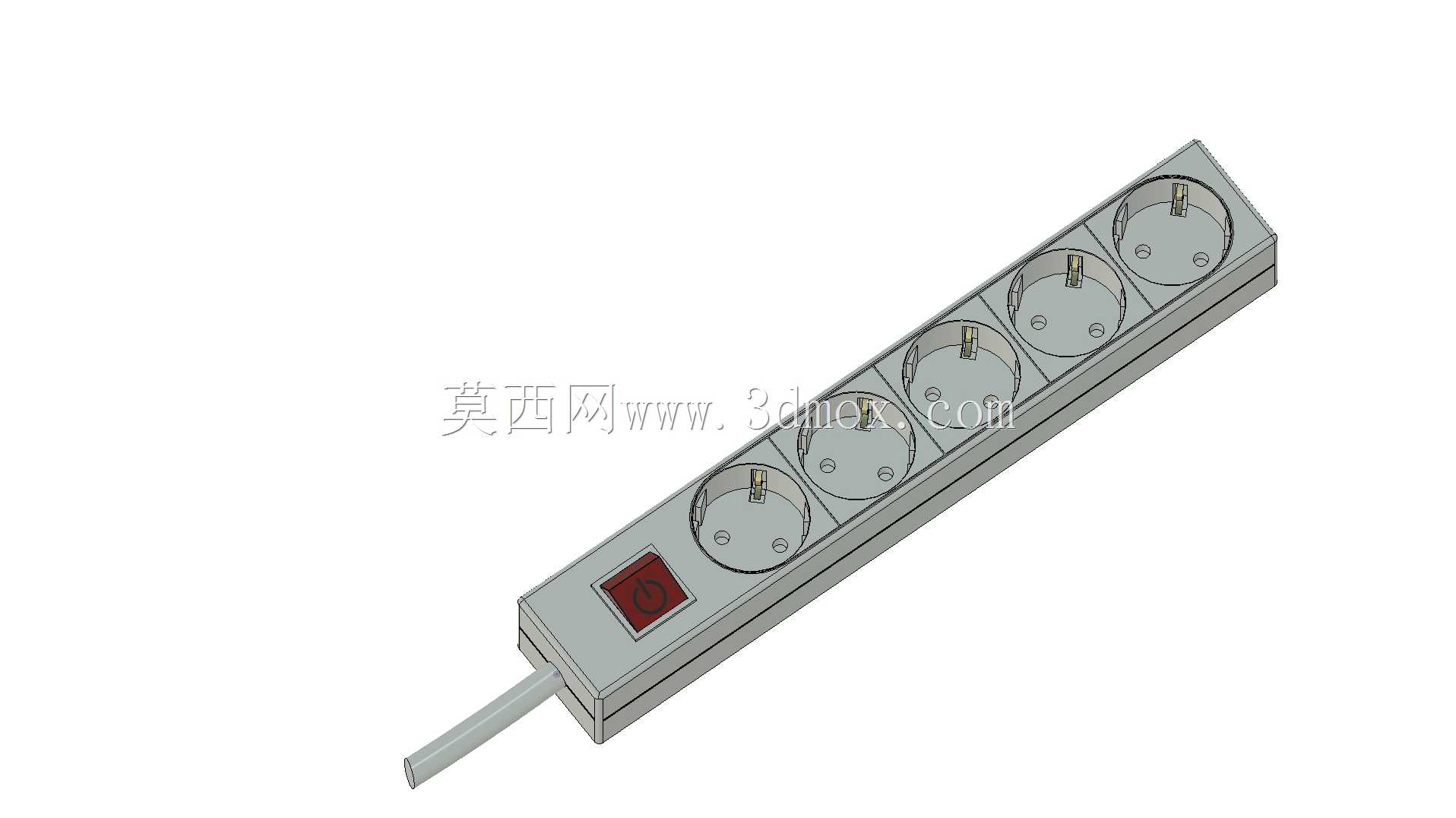

日常办公、小型加工工位、临时测试台架的取电场景中，这类带独立开关的多位延长线插排是解决设备供电接驳的核心配件，它不需要对原有墙面布线做改动，就能将单一墙面取电口拓展为多个独立供电位，适配不同功率的小型用电设备接驳需求。从结构设计来看，这款插排采用长条式长方体壳体布局，壳体边缘做了小圆角过渡处理，既避免安装挪动过程中锐边磕碰操作人员，也能提升壳体整体的抗冲击性能，壳体上沿依次排布五个圆形国标插孔位，每个插孔内部的接地、零火极插套卡位都做了对位限位结构，保证插头插入时的对位精度，减少插套偏位导致的接触不良问题。插排进线端的对侧端部设置了翘板式电源总开关，开关按键高出壳体表面2mm左右，按键表面做了防滑纹理处理，操作人员带薄劳保手套也能准确按压操作，开关下方的壳体内部预留了开关接线端子的固定位，接线端与壳体之间设置了绝缘挡片，避免接线松脱后与金属壳体接触引发漏电风险。设计过程中，插孔间距按照常规电源插头的最大外形尺寸做了预留，相邻插孔中心距保持足够间隔，避免大体积适配器插入时遮挡相邻插孔，提升插孔的实际利用率。壳体底部预留了两个壁挂安装孔位，既可以直接放置在桌面、设备台架平面使用，也可以通过自攻螺丝固定在墙面、设备侧立面、工作台侧方走线槽旁，安装孔位的沉台设计可以让螺丝头完全埋入壳体内，不会出现凸起刮蹭放置面的问题。进线口位置设置了防弯折护套，电源线被频繁拉扯弯折时，护套能分散线皮根部的应力，避免线芯折断引发的断路问题。内部插套采用一体化铜带冲压成型，减少铆接点位带来的接触电阻，大电流负载下的发热控制更稳定，插套与壳体之间的卡槽定位结构，能避免插头频繁插拔导致插套移位，整体结构兼顾桌面临时取电的灵活性与固定工位长期供电的可靠性，适配实验室测试台、小型加工工位、办公桌面、临时展会布展等多场景的取电需求。
