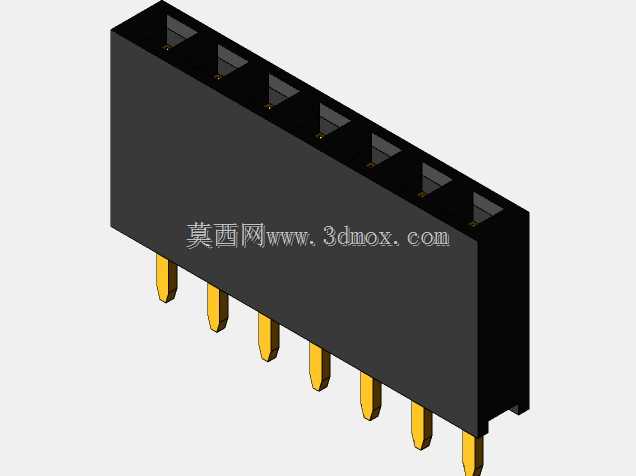

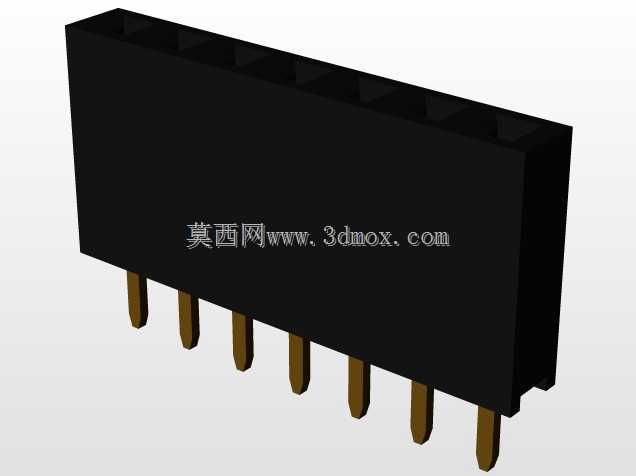

单排7位2.54mm节距THT内螺纹排母

这款直插式排母是PCB板间互连场景里的常用基础元器件，日常做工控板卡、测试治具、消费电子主板堆叠设计时经常会用到，主要作用是实现两块平行排布电路板之间的信号与小电流导通，相比普通排母带内螺纹的设计可以在对接排针后通过螺丝锁附，避免设备在振动工况下出现接插件松脱、接触不良的问题，尤其适合轨道交通、工业自动化设备这类存在持续振动的使用场景。从设计逻辑来看，这款排母采用1x7的单排排布，节距设定为行业通用的2.54mm，完全适配标准2.54mm间距排针的对接需求，塑胶本体采用耐高温绝缘材质，能够满足波峰焊、回流焊的制程温度要求，不会在SMT或THT焊接工序中出现本体变形、针位偏移的问题。插针采用黄铜基材做镀金处理，既保证了接触导通的低阻抗，也能提升抗氧化能力，长期使用不会出现接触电阻升高导致的信号衰减、接头发热问题。尺寸边界上，这款排母整体长度为18.28mm，本体宽度2.54mm，总高度8.5mm，插针伸出塑胶本体的长度适配常规1.6mm板厚的PCB通孔安装，插针直径与标准PCB钻孔尺寸匹配，插装后焊盘吃锡均匀，不会出现虚焊、透锡不良的问题。做结构设计选型时需要注意，这款排母的安装空间需要在PCB对应位置预留足够的通孔区域，周边3mm范围内不要布置过高的元器件，避免对接时出现结构干涉；内螺纹的锁附扭矩需要控制在合理区间，避免扭矩过大导致塑胶本体开裂、螺纹滑牙。建模时需要严格对齐针位的中心距，每个插孔的位置公差控制在±0.05mm以内，才能保证和排针对接时插拔顺畅，不会出现插针弯针、对位不准的问题；塑胶本体的拔模角度需要符合注塑生产的工艺要求，避免开模时出现粘模、缺胶的生产缺陷。在实际设备装配中，这类带锁附结构的排母相比普通无锁排母，能大幅降低售后维护中接插件松脱的故障概率，尤其是在需要经常拆装维护的板卡连接位置，锁附结构可以反复拆装多次仍保持可靠的连接性能，不需要担心多次插拔后接触力下降的问题。
