汽车排气消声装置三维结构设计

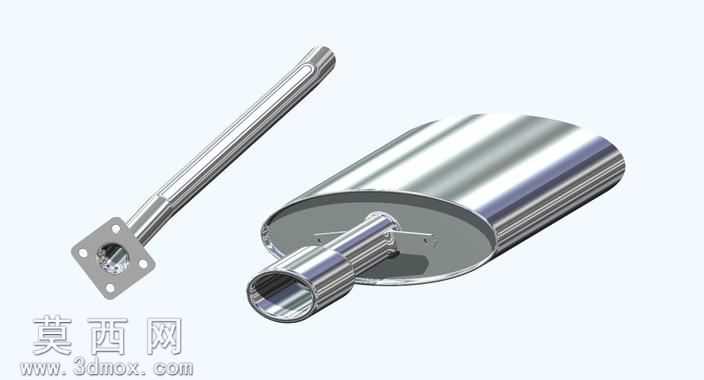

本作品为汽车排气系统配套的消声装置三维建模成果，建模过程依托专业三维设计软件完成，整体采用自顶向下的设计思路，先完成整体功能布局规划，再拆分各个零部件逐一进行精细化建模，最终完成整体装配与干涉校验。模型整体分为进气连接段、扩张消声腔体、排气导出段三个核心部分，进气连接端设计有方形法兰安装结构，法兰上预留四个对称分布的安装通孔，用于与发动机排气歧管侧的对接结构实现紧固连接，进气长管采用薄壁圆管结构，管身做了等壁厚处理，保证气流导入的顺畅性。中部的消声腔体采用椭圆柱式壳体结构，相比圆柱形壳体能够在有限的整车底盘布置空间内获得更大的扩张腔容积，提升低频噪声的衰减效果，壳体两端采用端盖封边结构，内部设置有分隔隔板与导流穿孔管结构，通过截面突变、气流折返、穿孔阻尼的组合结构实现多频段排气噪声的削减，建模过程中对壳体的壁厚、内部隔板的安装位置、穿孔管的孔径与排布都做了参数化设定，可根据不同排量的发动机降噪需求快速调整参数完成适配。排气导出段采用阶梯式变径圆管结构，逐步将腔体内的低速气流导向排气尾段，减少出口处的气流喷注噪声。材质渲染阶段，整体金属部件采用镀铬金属材质，还原汽车排气系统不锈钢部件的金属光泽与表面反光特性，法兰安装面做了轻微的磨砂质感处理，还原实际机加工面的视觉效果，腔体曲面做了连续曲率的顺滑处理，避免出现建模棱角导致的渲染失真。整体装配过程中严格校验了各个连接部位的同轴度与配合间隙，保证进气管道、腔体内部流道、排气管道的连通性无阻断，所有安装孔位的位置度都符合实际装配要求，模型可直接用于排气系统的结构验证、降噪仿真分析前置建模、以及相关教学演示场景使用，清晰展现了抗性消声器的典型内部结构与工作原理，能够直观呈现排气消声装置从安装对接、腔体消声到排气导出的完整结构逻辑。
