带水冷散热结构的10G网络交换设备

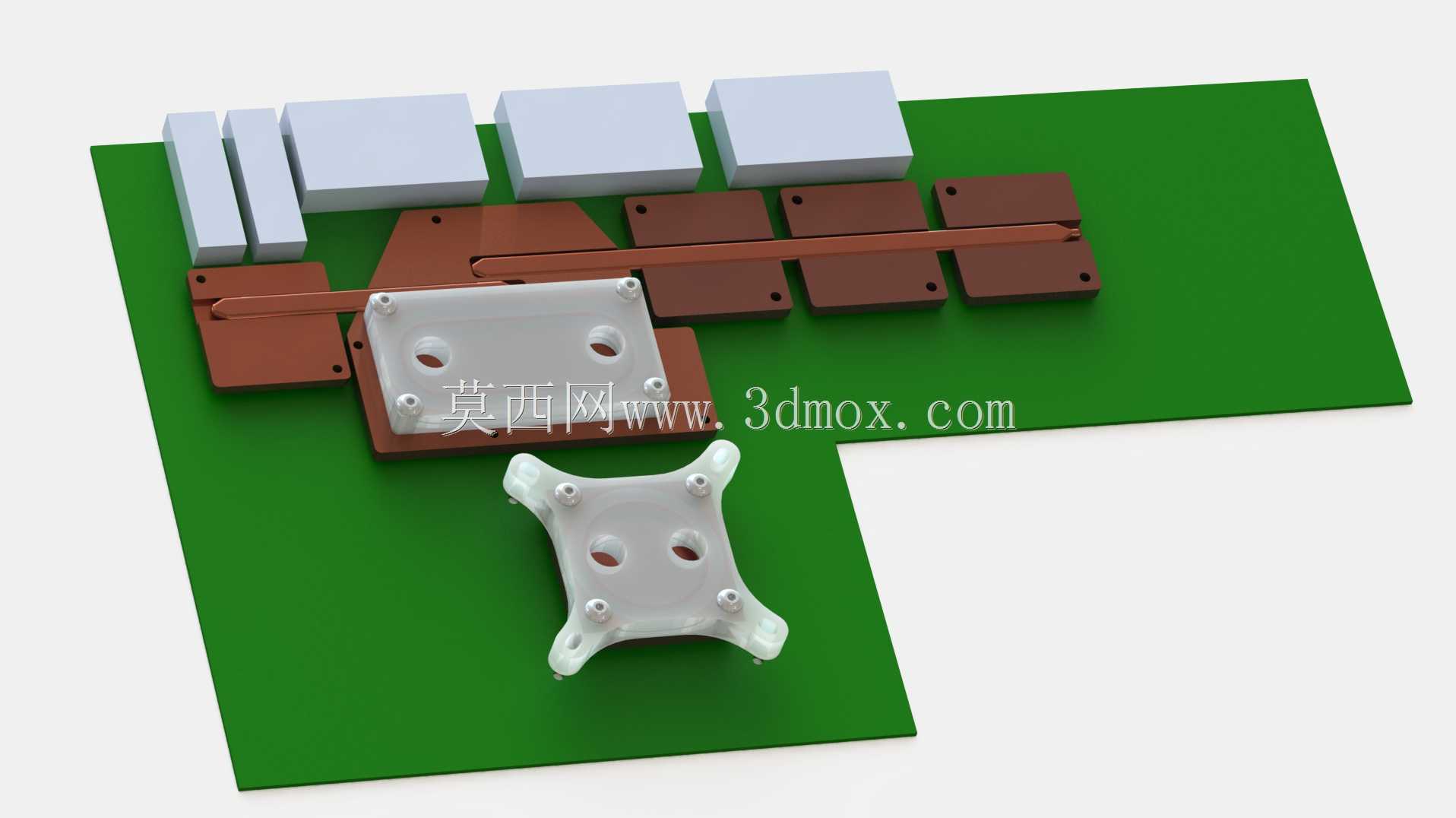

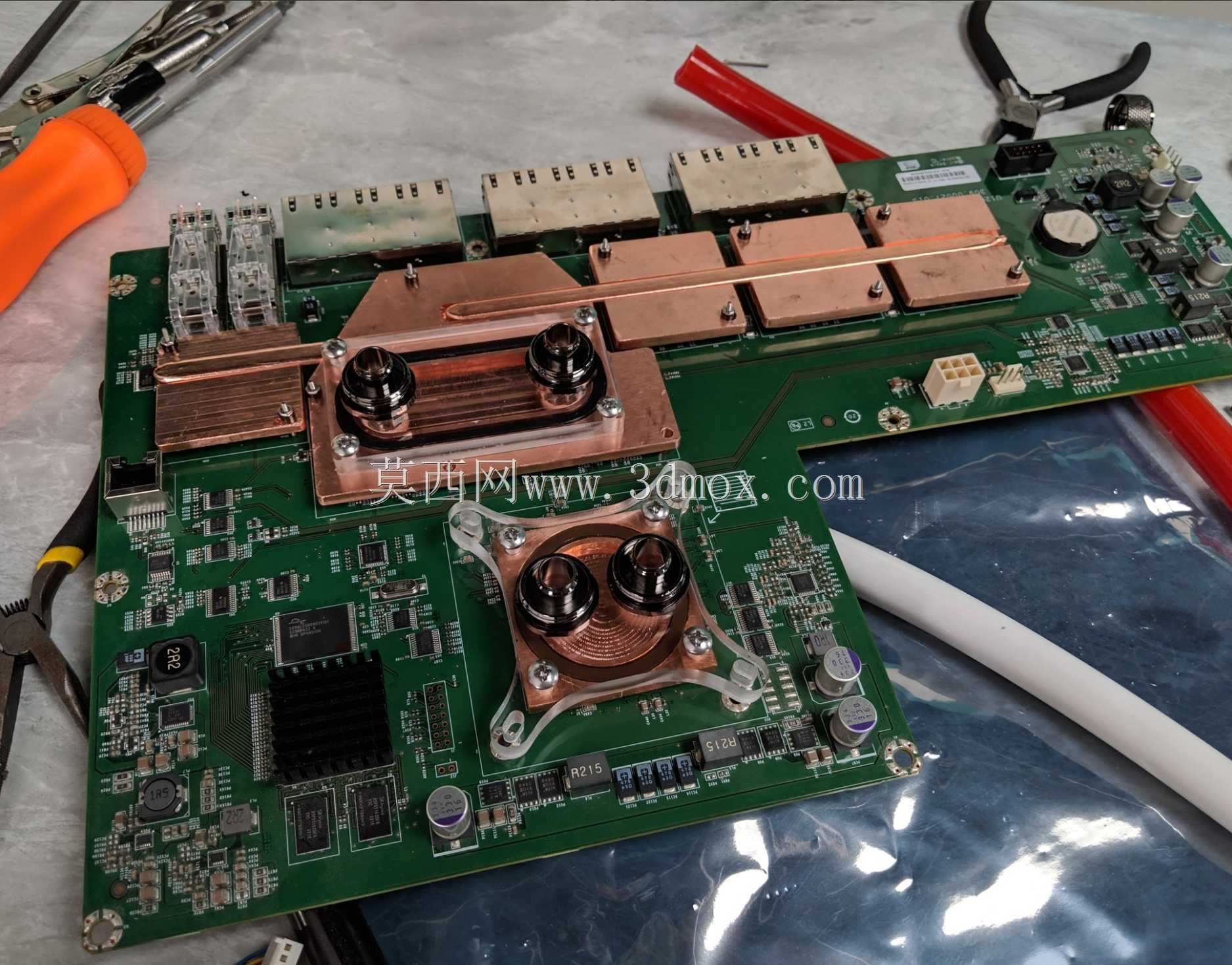

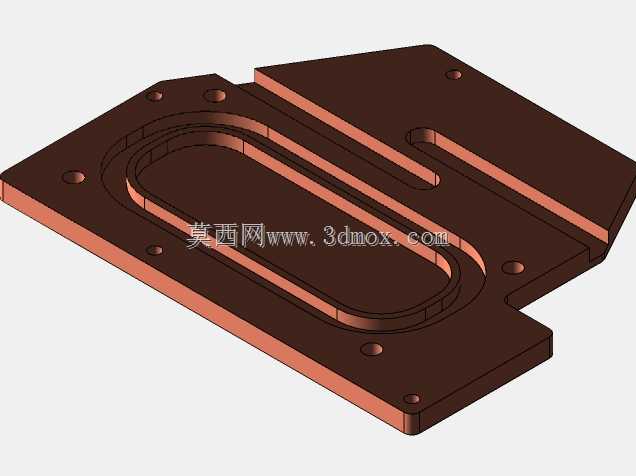

这款水冷式网络交换设备的设计，核心是解决高密度10G交换场景下的高热流密度散热痛点，常规风冷方案在满负载运行时，核心交换芯片、PHY芯片区域的局部热流密度突破常规风冷的散热极限，不仅会带来明显的风噪，长期高温运行还会导致芯片降频、端口丢包率上升，影响数据传输稳定性，因此采用水冷散热路径替代传统风冷鳍片加风扇的结构。从结构布局来看，PCB基板作为核心承载件，所有电子元器件按照信号路径排布在基板上，上方的灰色模块为网口变压器、端口屏蔽罩与存储、电源类元器件，棕色构件为定制水冷冷板，冷板通过导热界面材料与核心发热芯片直接贴合，冷却液在冷板内部流道循环带走热量，冷板之间通过连通管路形成完整的冷却回路，避免了多芯片分别散热带来的结构冗余。下方的白色四孔安装件为冷板的固定压块，通过螺丝将冷板均匀压紧在芯片表面，保证接触压力一致，减少接触热阻，压块的安装孔位完全匹配PCB上的预留固定孔，不需要额外在PCB上开孔改动原有线路布局，安装时只需要按照孔位对位锁付螺丝即可，不会干涉周边元器件的布局。在安装边界上，整套水冷结构的高度控制在常规1U机架式设备的允许尺寸范围内，冷板的边缘避让开PCB上的电容、电阻等低矮元器件，管路走向沿着PCB上无元器件的空白区域排布，不会超出PCB的外轮廓尺寸，既可以适配机架式安装的标准机柜空间，也可以根据场景调整为桌面式设备的内部布局。实际应用场景中，这类水冷交换设备适合用在高密度数据机房、静音要求高的办公弱电间、小型核心网络节点等场景，相比风冷方案，没有高速风扇转动带来的振动与噪音，同时散热效率更高，核心芯片的满载温度可以控制在更低区间，提升长时间高负载运行的稳定性。设计过程中优先考虑了冷板的流道覆盖范围，确保每一颗高功耗芯片都处于冷板的有效散热区域内，冷板的材质选用导热性能优异的金属材质，表面做平整处理保证与芯片的贴合度，固定压块的受力点做了加强设计，避免锁付螺丝时压块变形导致局部压力不足，同时所有结构件的边角都做了倒角处理，防止安装过程中划伤PCB线路或者操作人员。
