高功率TEC半导体制冷CPU散热模组

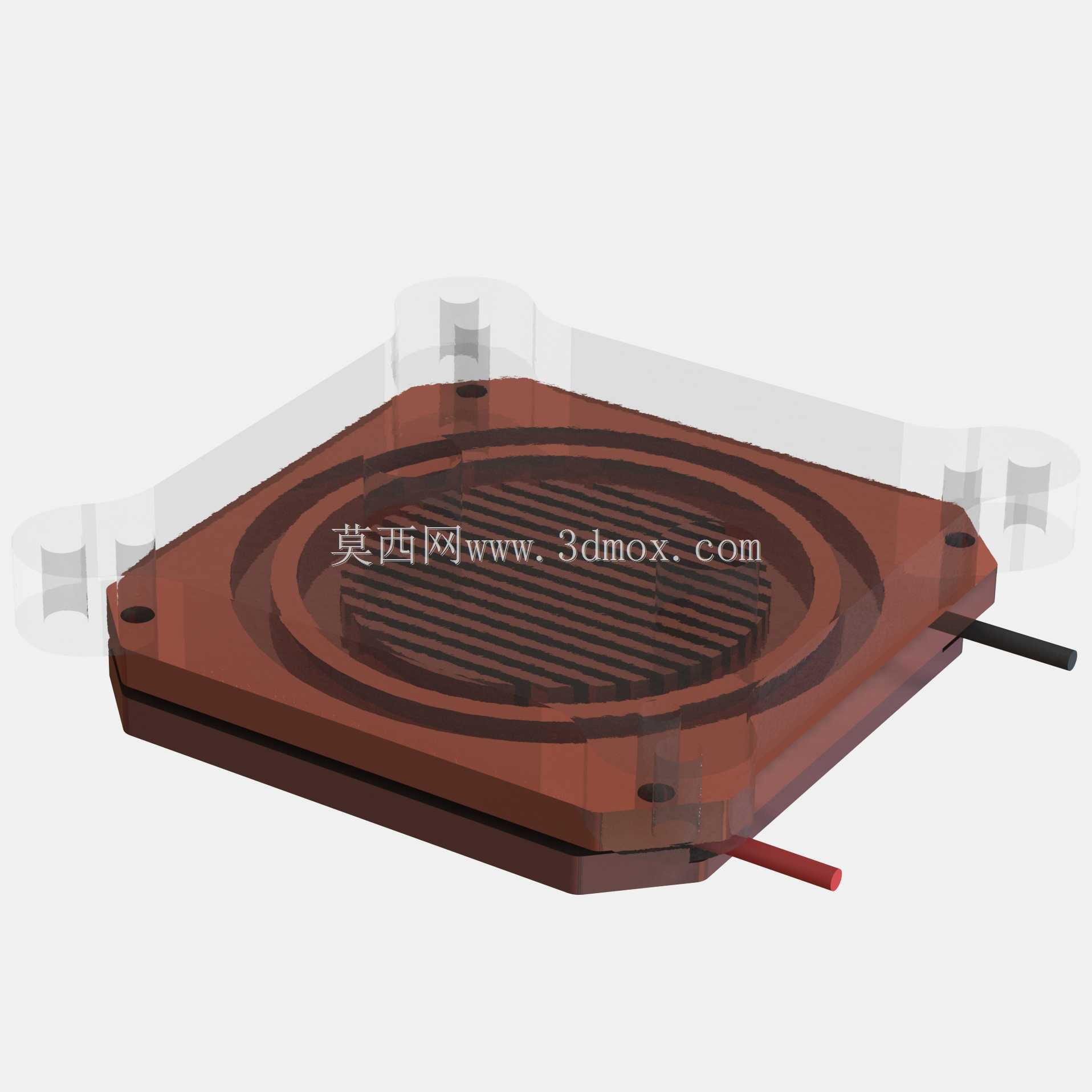

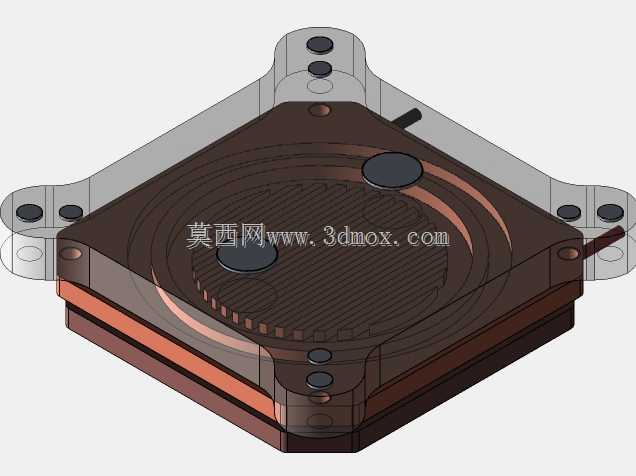

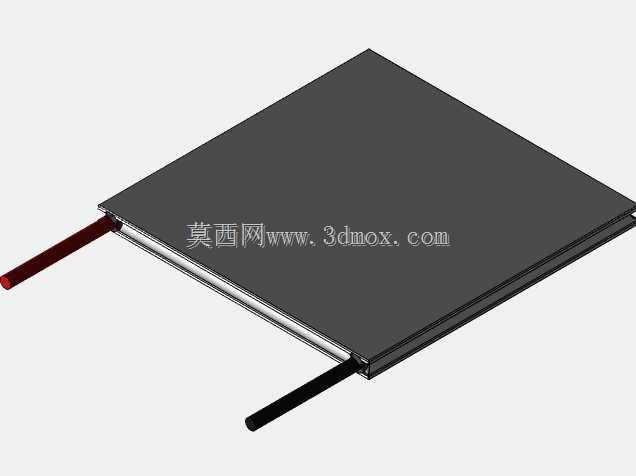

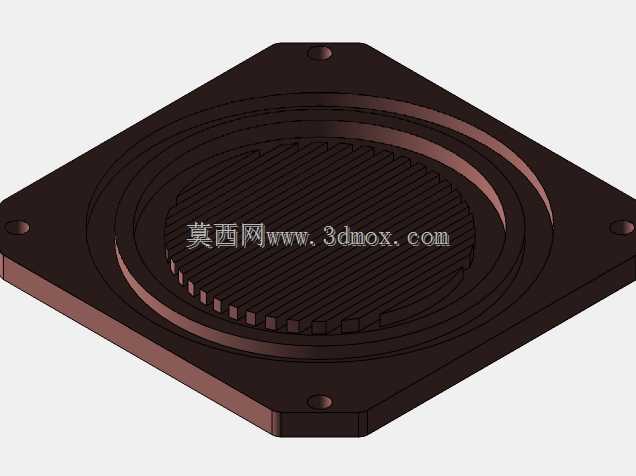

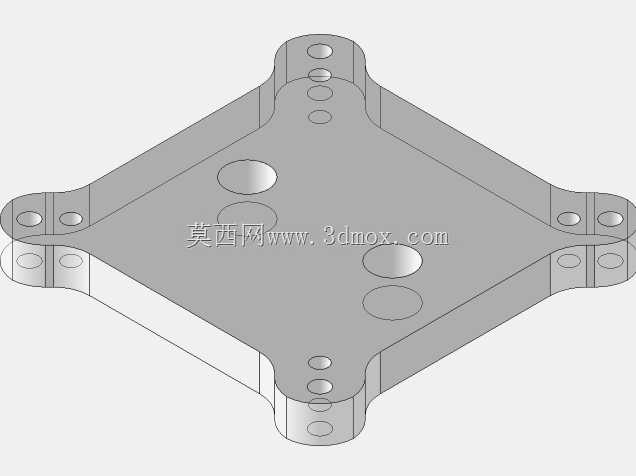

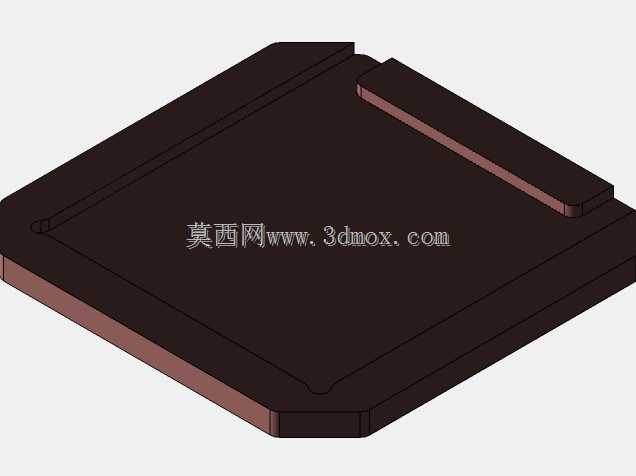

这款半导体制冷散热模组针对高功耗计算芯片的极限散热需求开发，核心采用545W规格TEC热电制冷片作为主动冷源，区别于常规风冷、水冷依靠温差带走热量的被动换热逻辑，可通过帕尔贴效应将CPU接触面温度压制到低于环境温度的水平，适配超频工作站、极限性能测试平台、高负载边缘计算服务器这类常规散热无法压住持续高功耗输出的场景。从结构设计来看，模组整体采用薄型方型布局，主体基座为高导热材质加工而成，直接与TEC冷面紧密贴合，冷端接触面做了平面度精磨处理，可降低接触热阻，避免因安装间隙导致的冷量损耗。热端部分集成了大面积格栅式散热流道，配合预留的风扇安装位，可快速将TEC热端泵出的热量散出，避免热端积热导致制冷效率骤降甚至烧毁制冷片。安装边界上，模组四角预留了标准安装孔位，孔位间距适配主流台式机CPU的扣具规格，整体厚度控制在薄型机箱可容纳的范围内，侧边预留了TEC供电引线的出线槽，可避免引线与周边内存、显卡部件产生安装干涉。设计过程中重点考量了冷凝防护逻辑，模组冷端周边预留了保温层安装空间，可填充隔热泡棉阻挡环境中湿热空气接触冷端表面，避免凝露产生的液滴损坏主板电路。实际使用时，该模组可将持续满负载运行的高功耗CPU核心温度稳定控制在较低区间，解决常规散热器在高环境温度、持续满负载运算场景下出现的温度墙降频问题，适合需要长时间满负载运行的渲染工作站、科学计算主机、极限超频测试平台使用。结构上做了冷热端的隔热隔断设计，避免冷量通过结构件直接传导到热端造成冷量浪费，散热鳍片采用横向格栅布局，可适配吹风、抽风两种风扇安装方向，满足不同机箱风道的布局需求，供电接口采用标准接插件，可直接接驳主板供电接口或者独立供电模块，安装维护无需额外定制转接部件。
