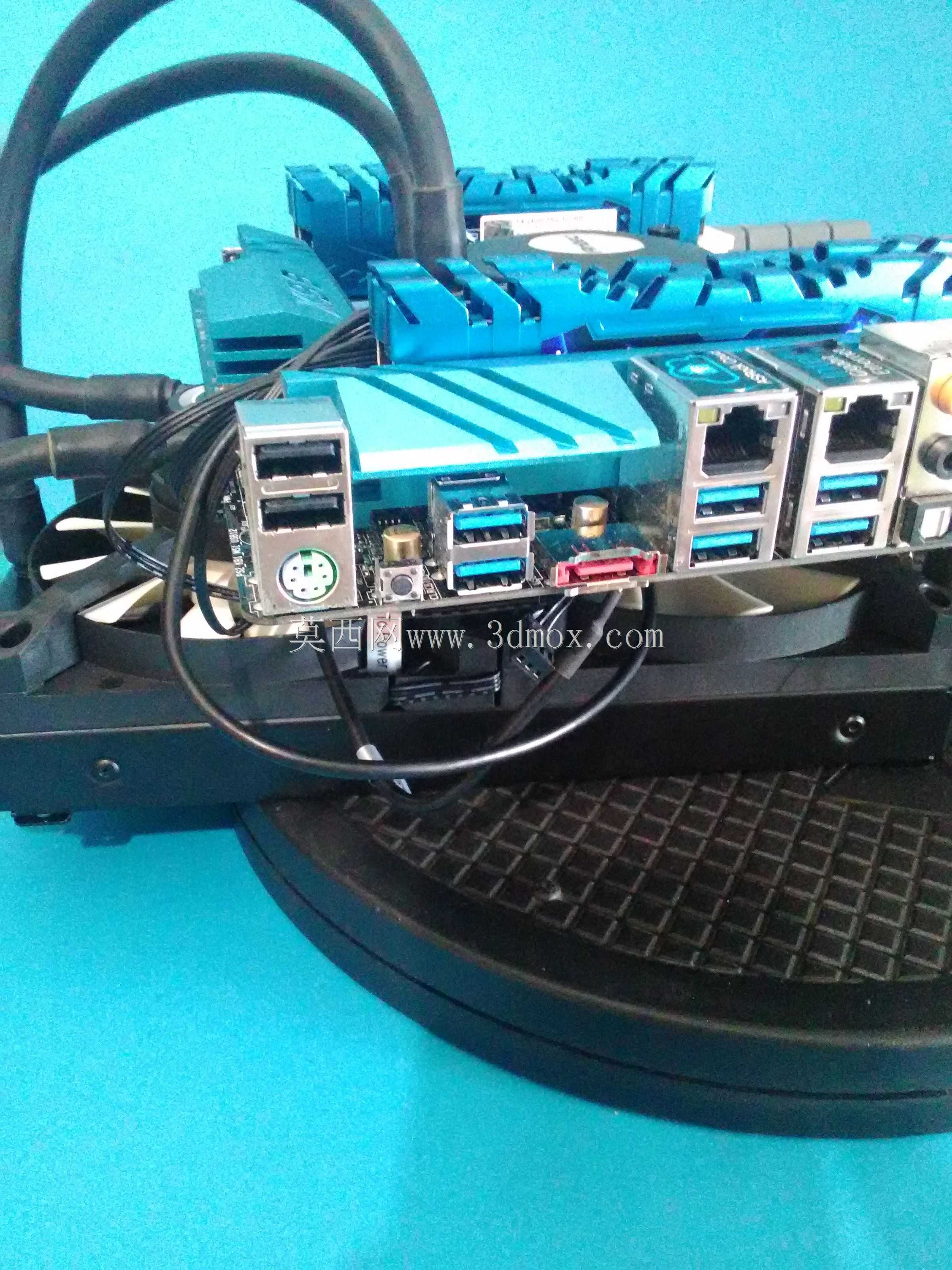

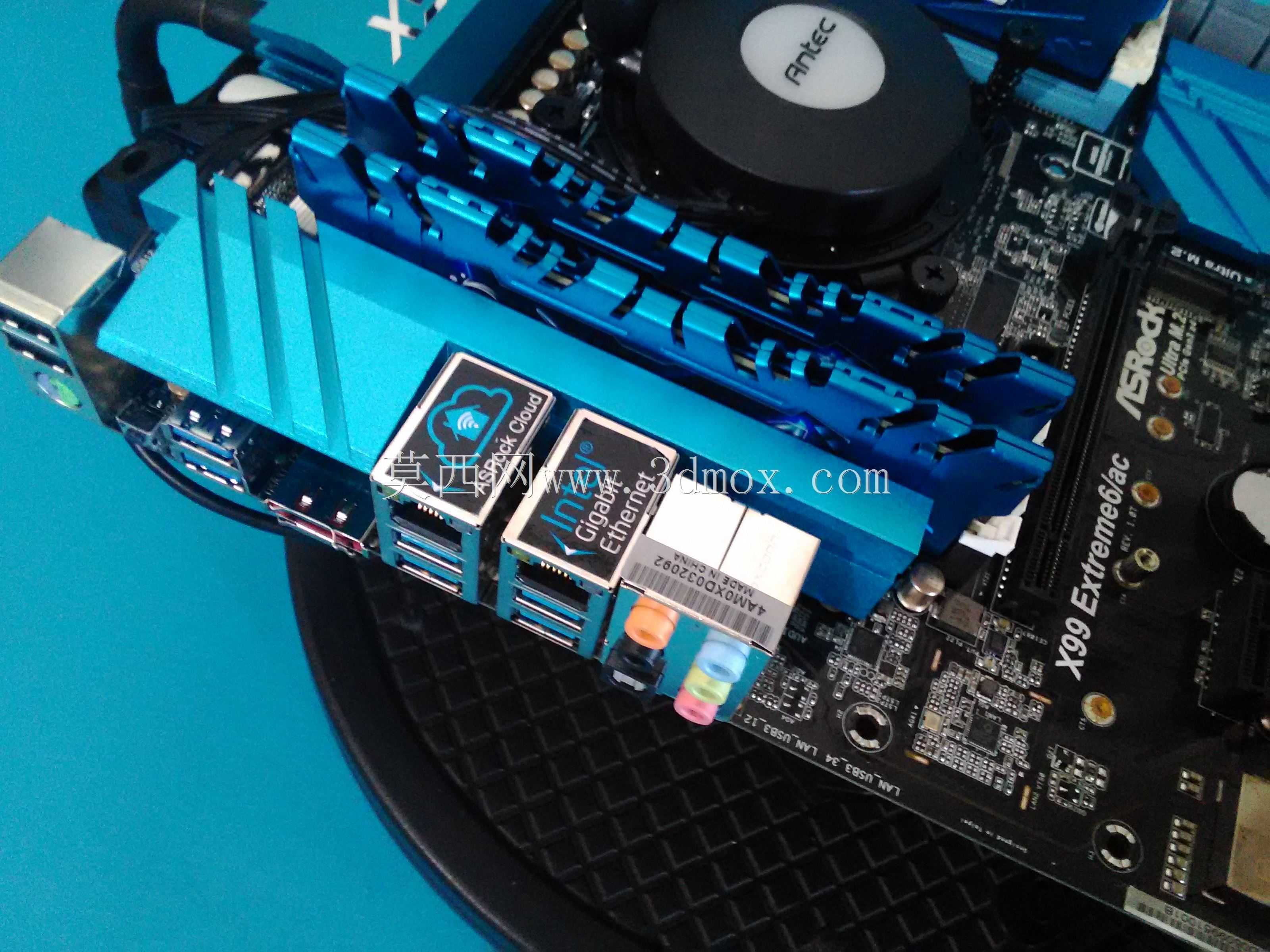

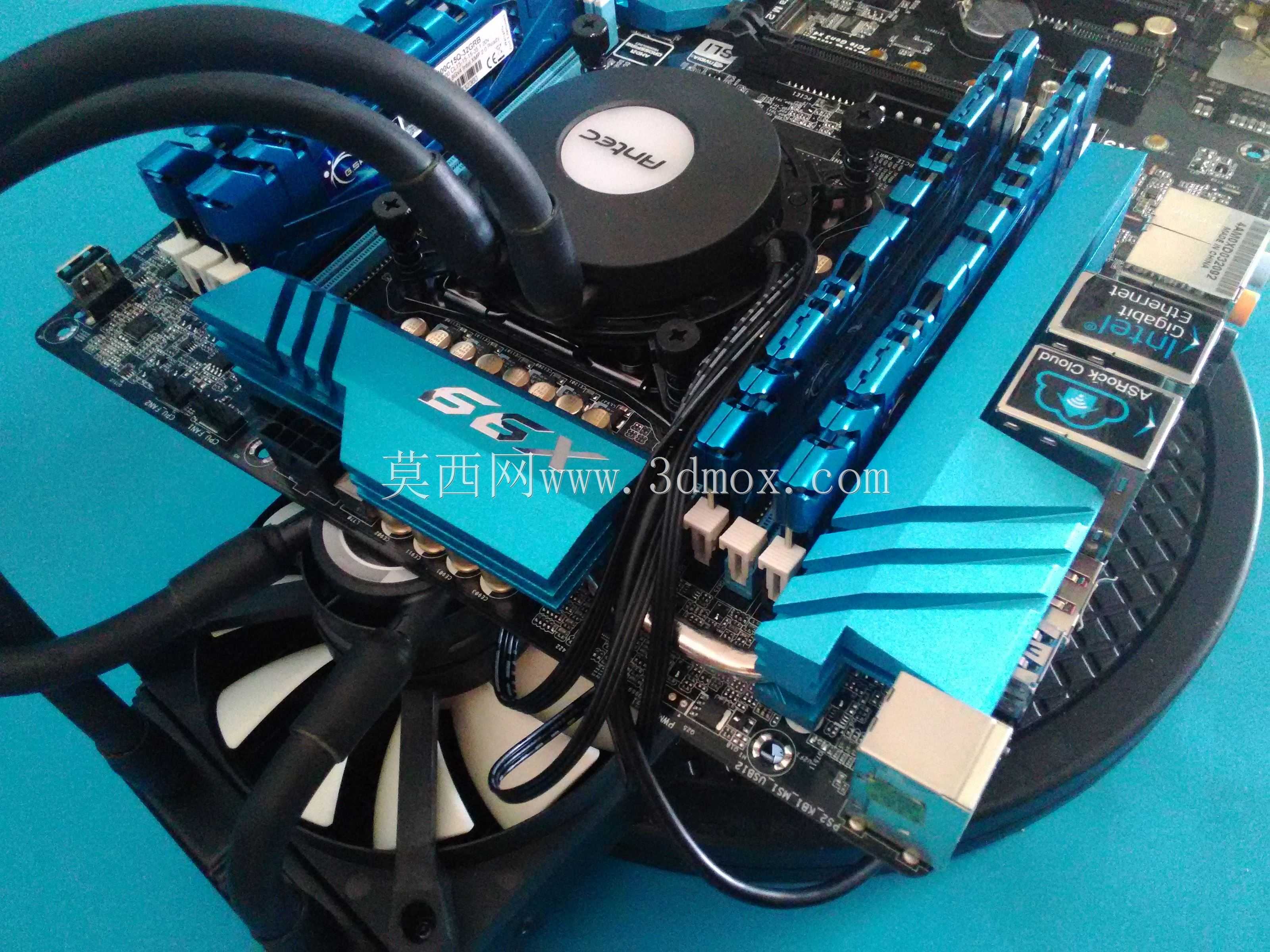

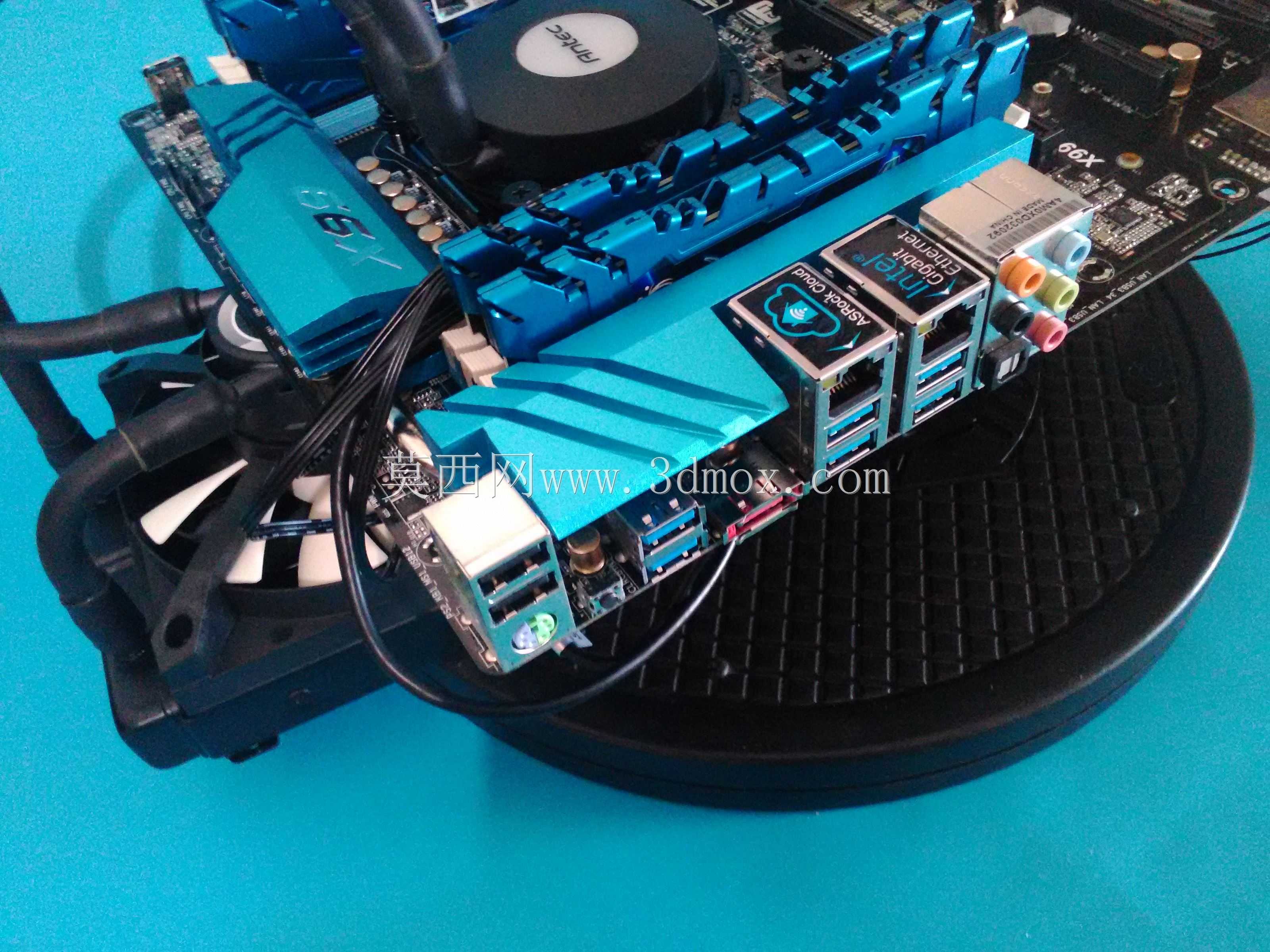

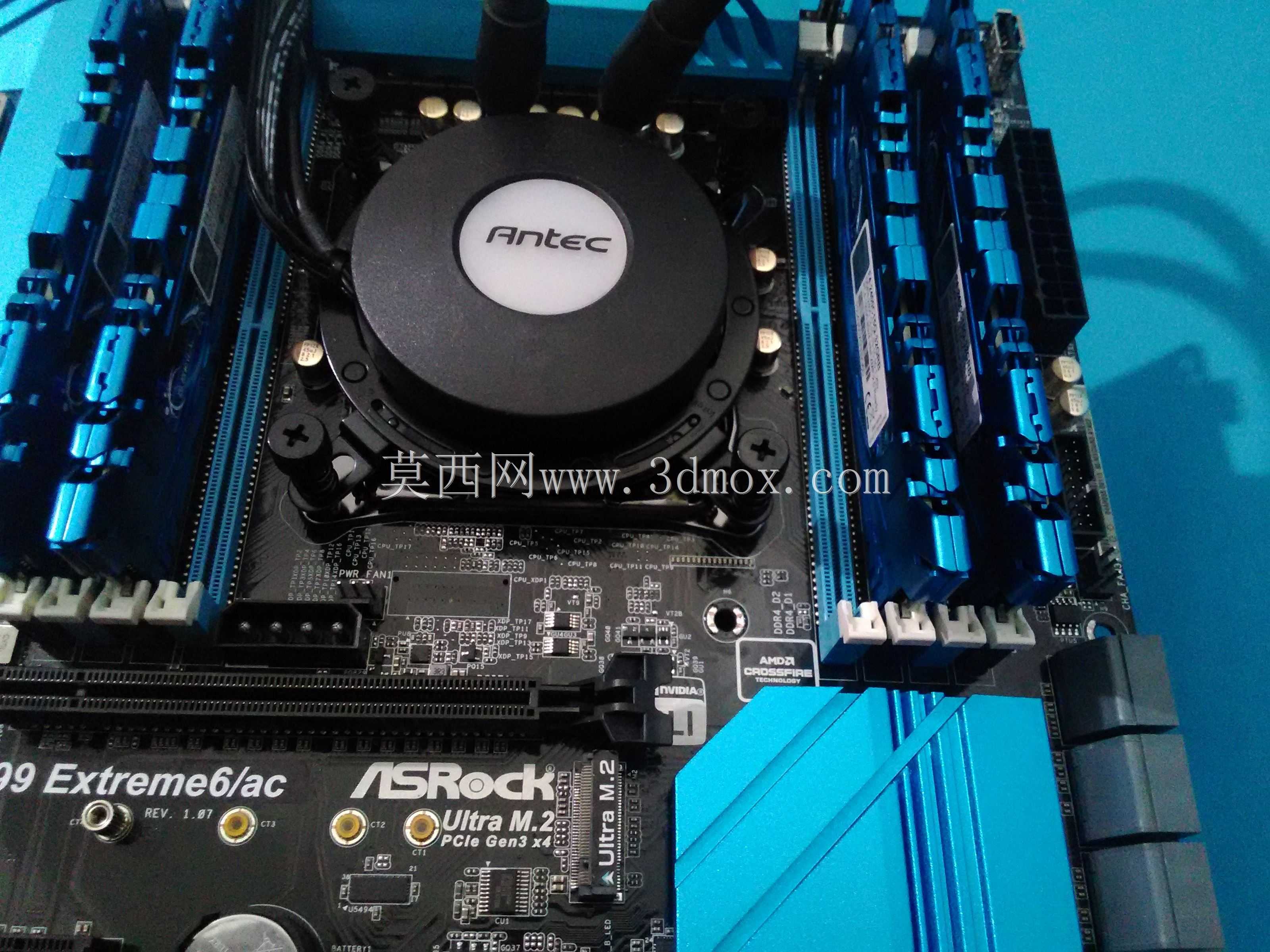

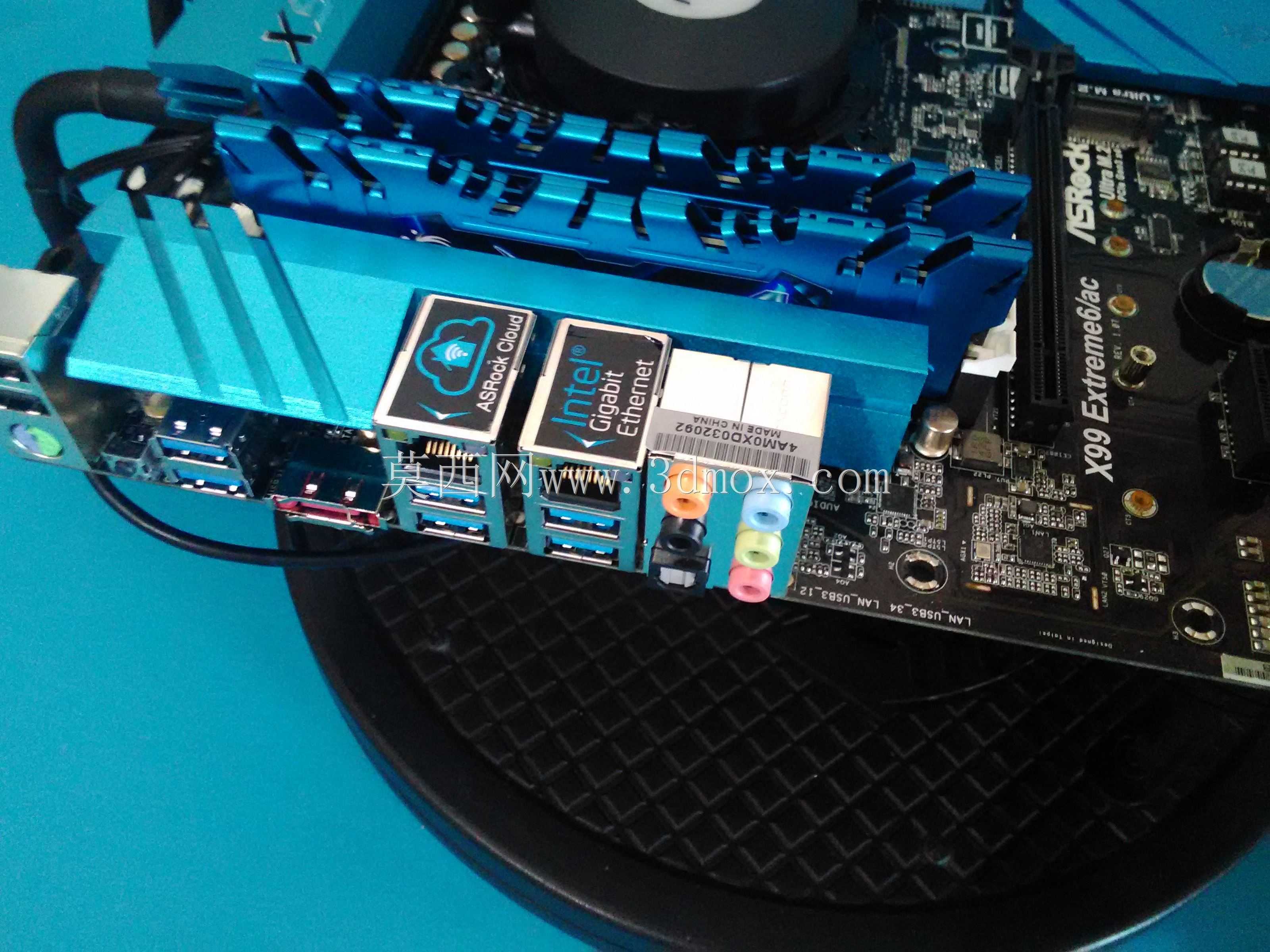

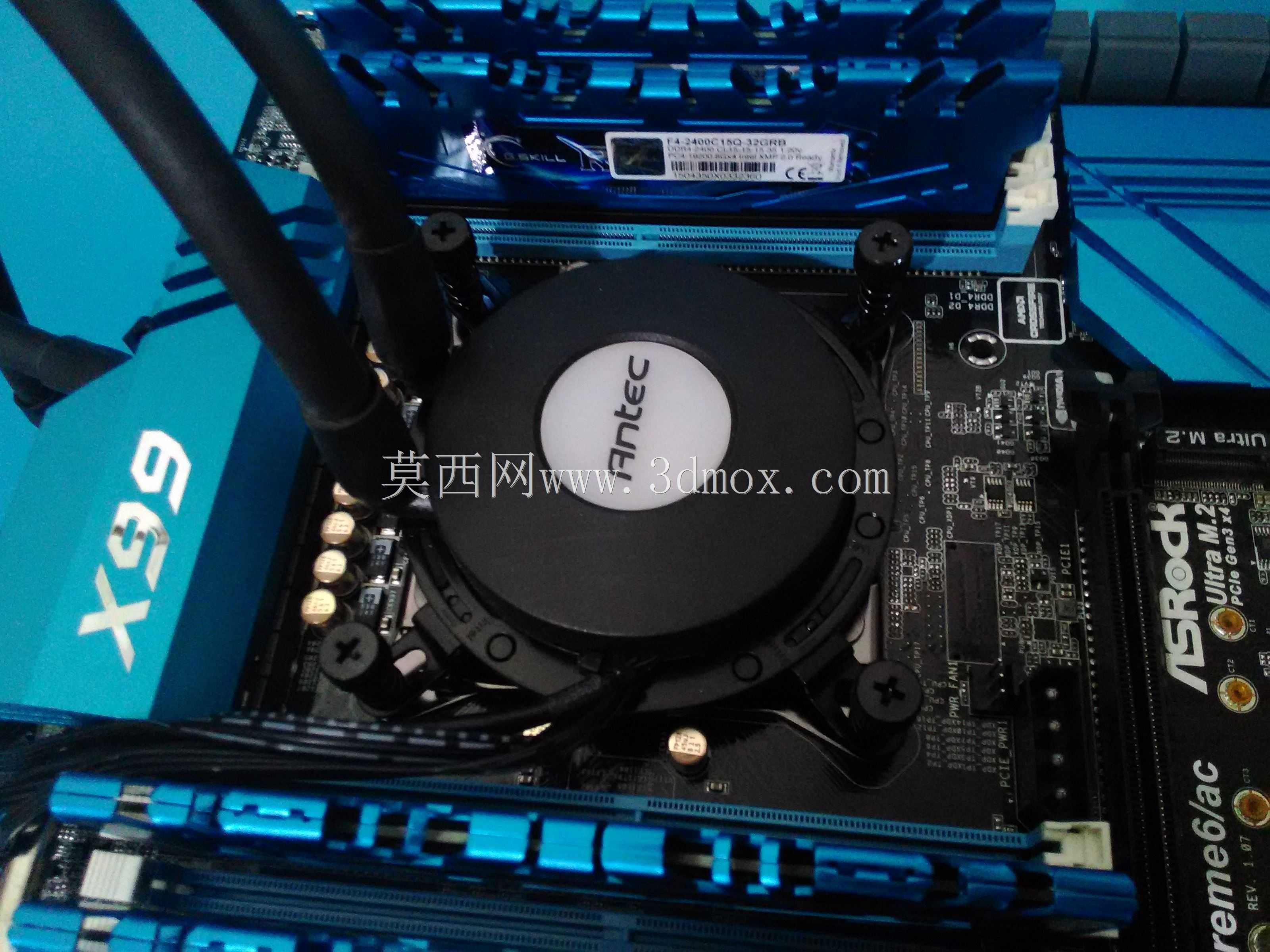

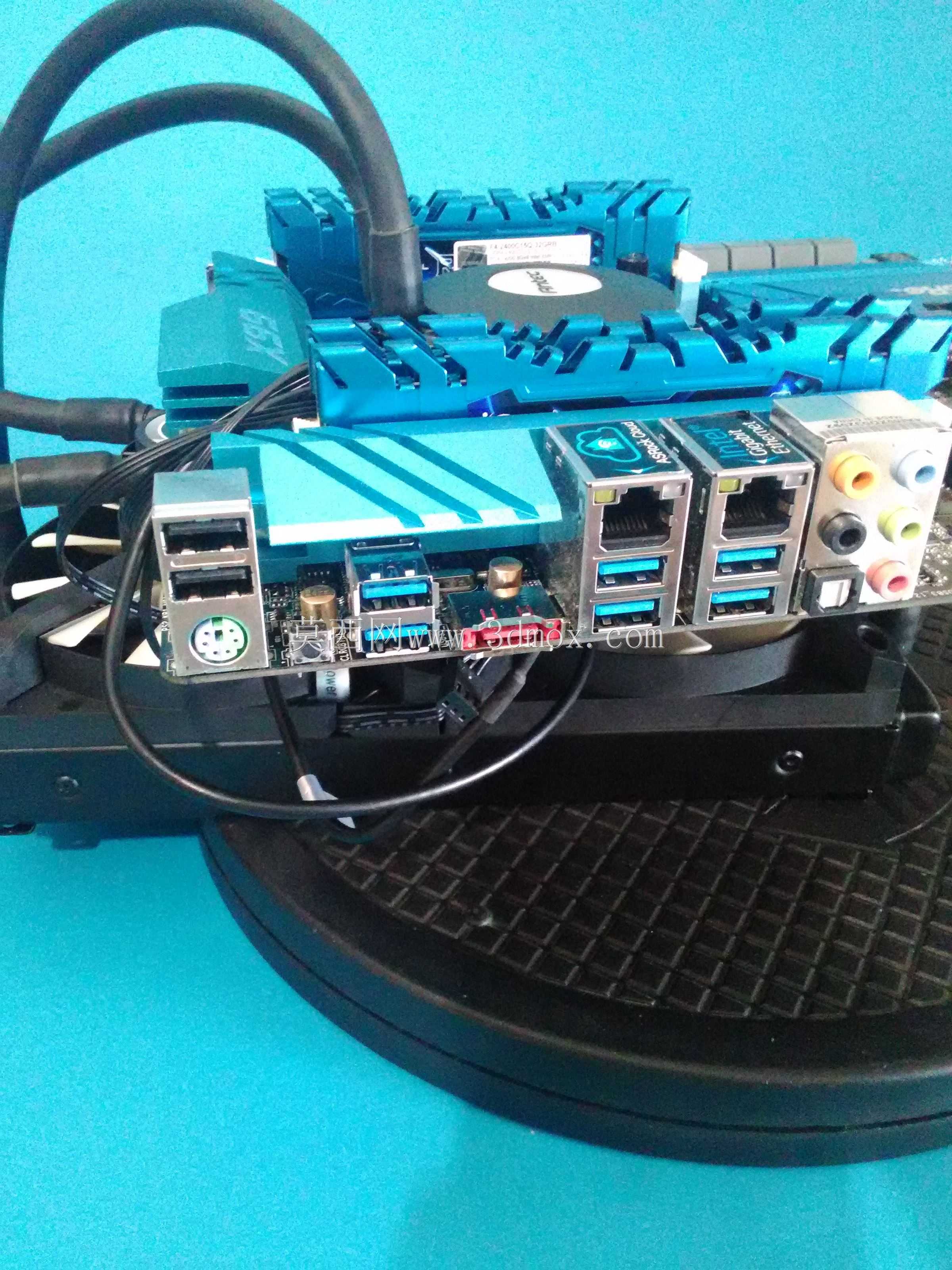

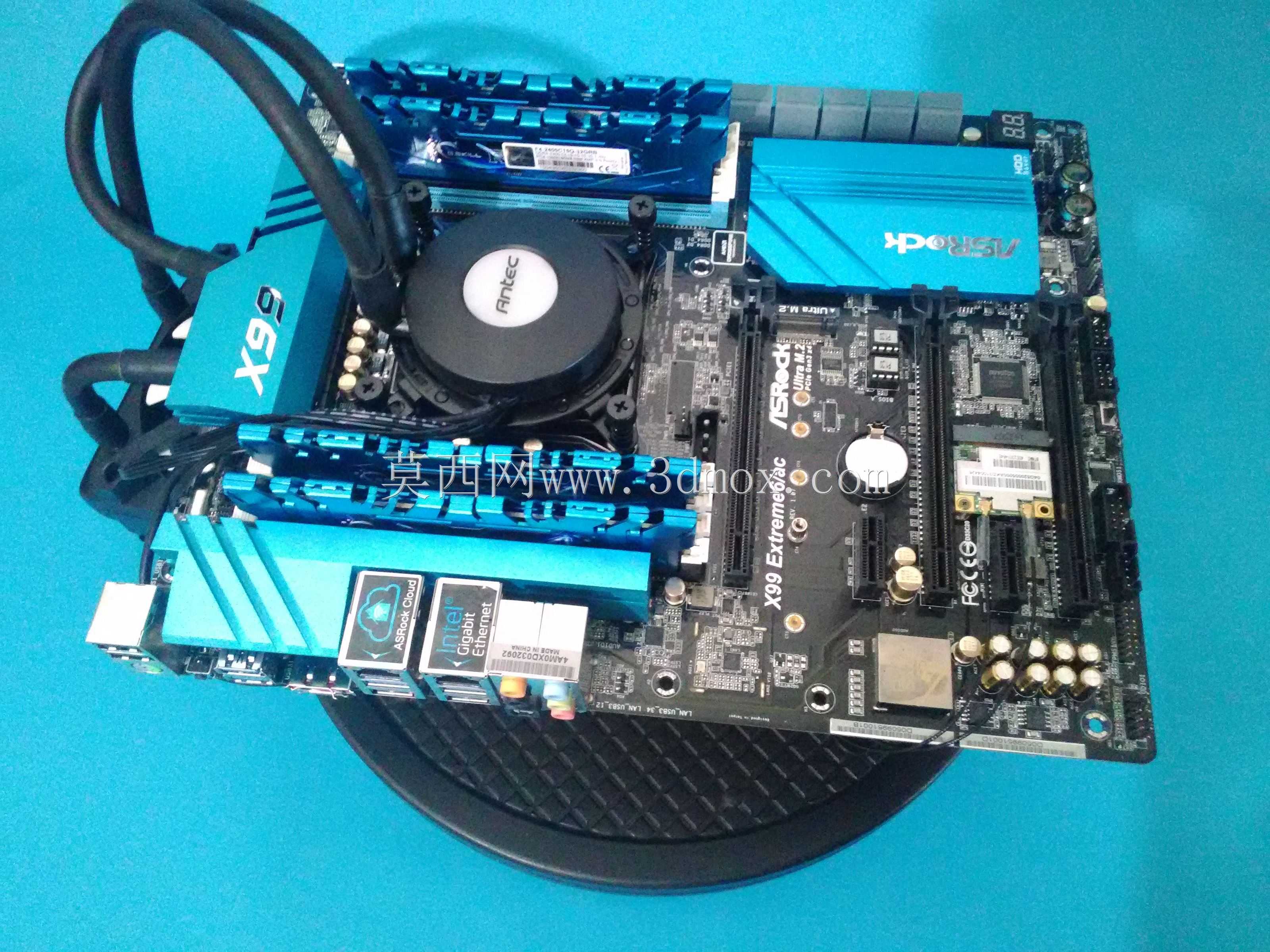

X99芯片组工作站主板水冷装配结构

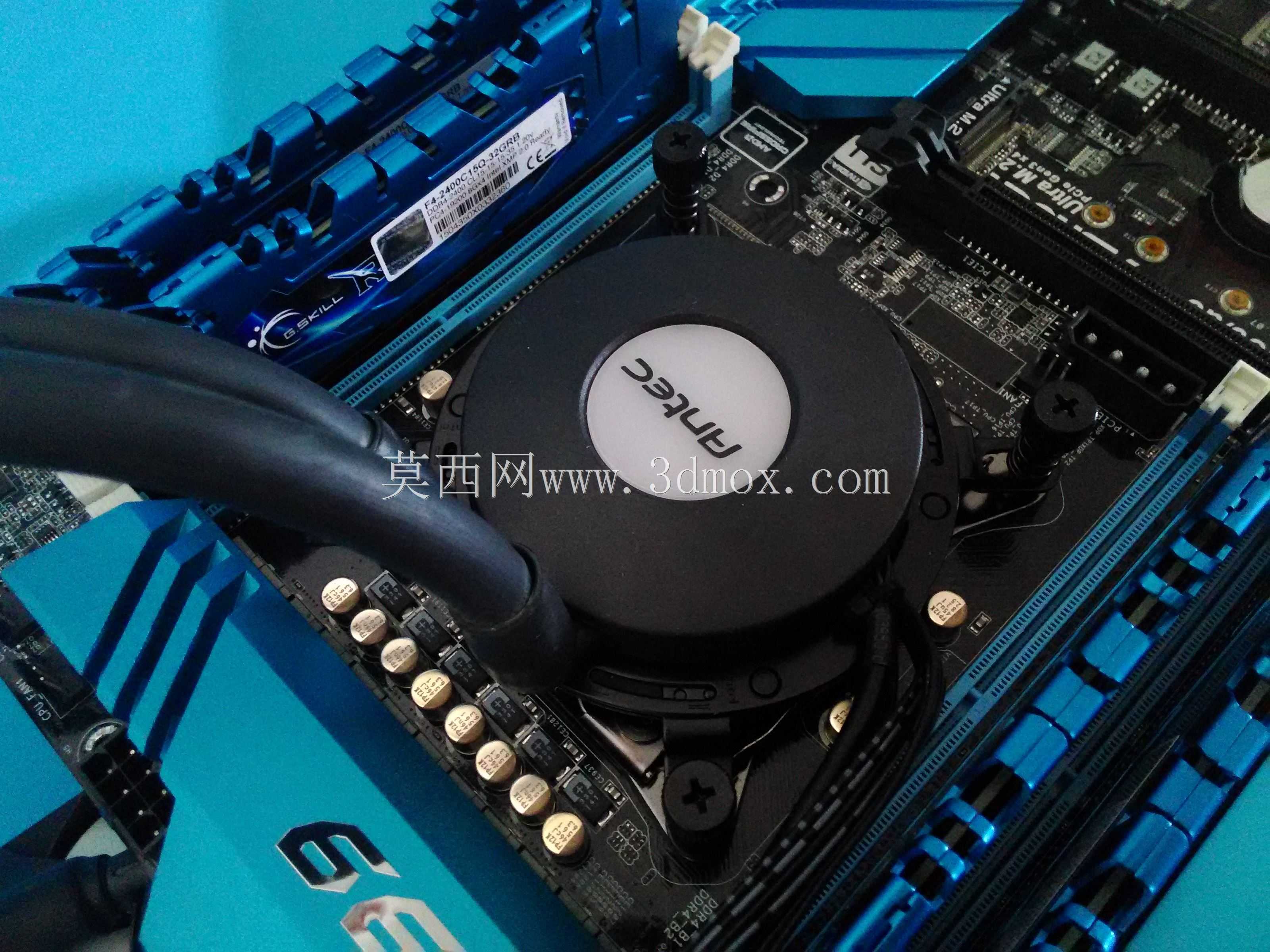

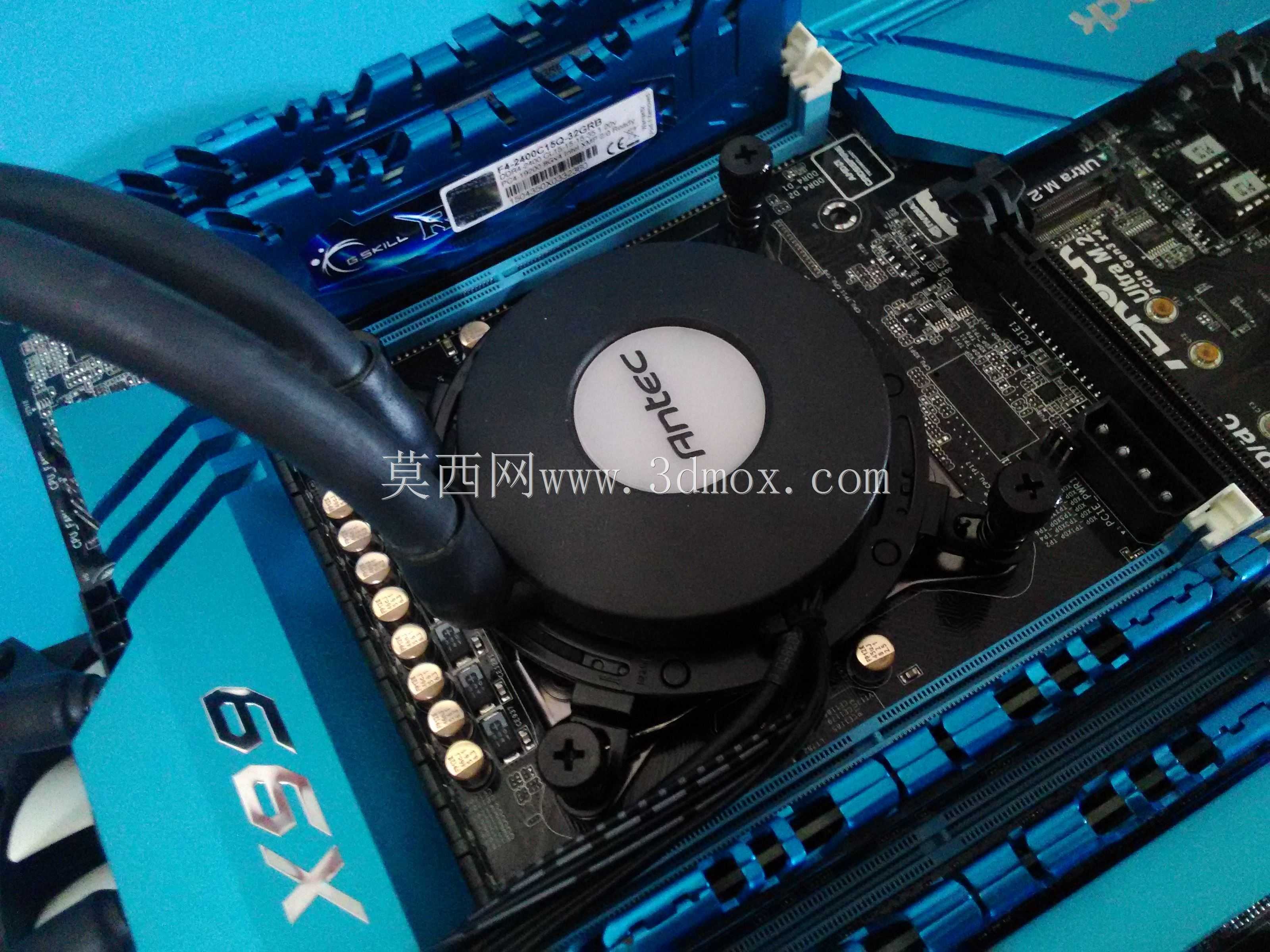

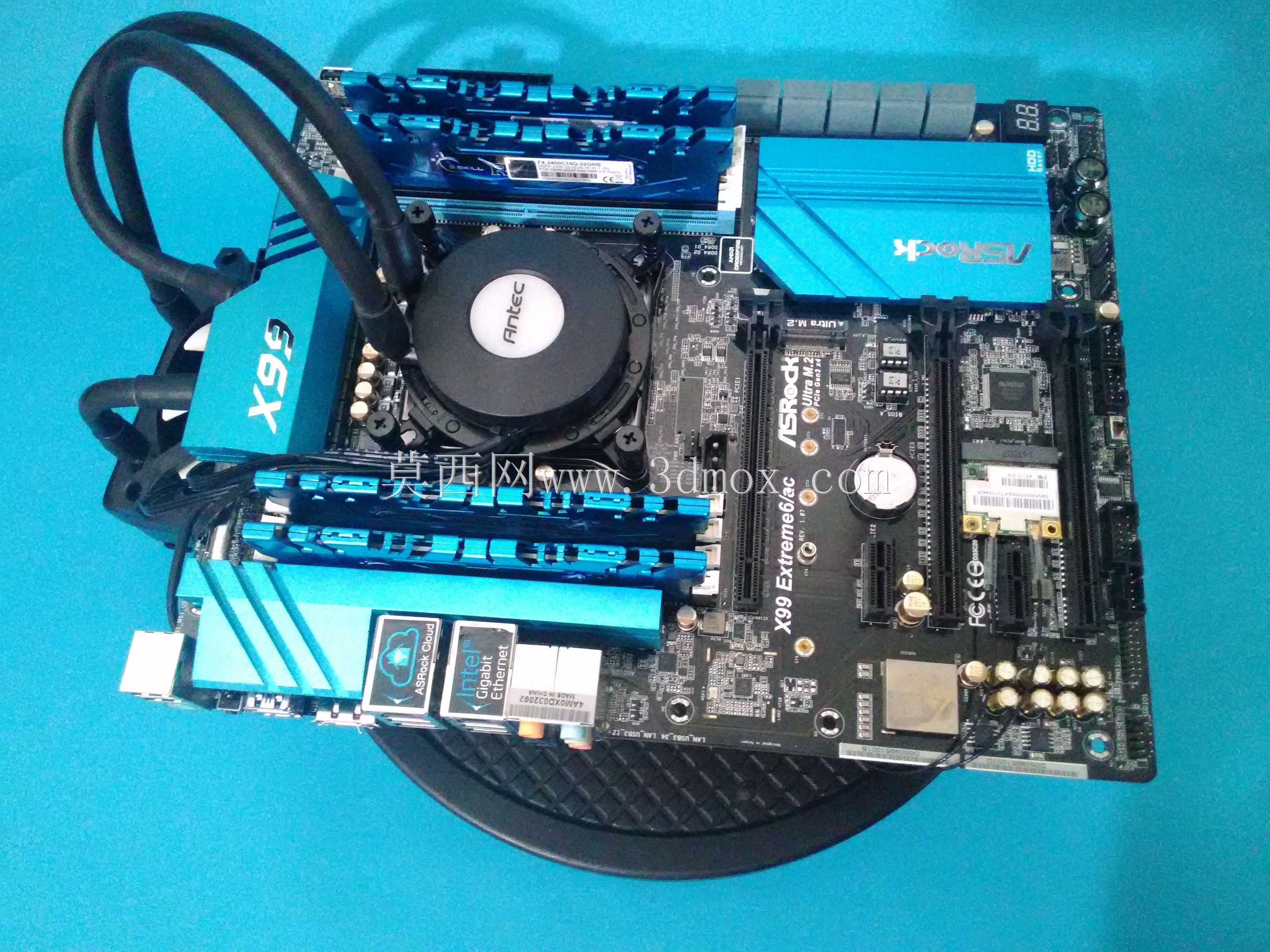

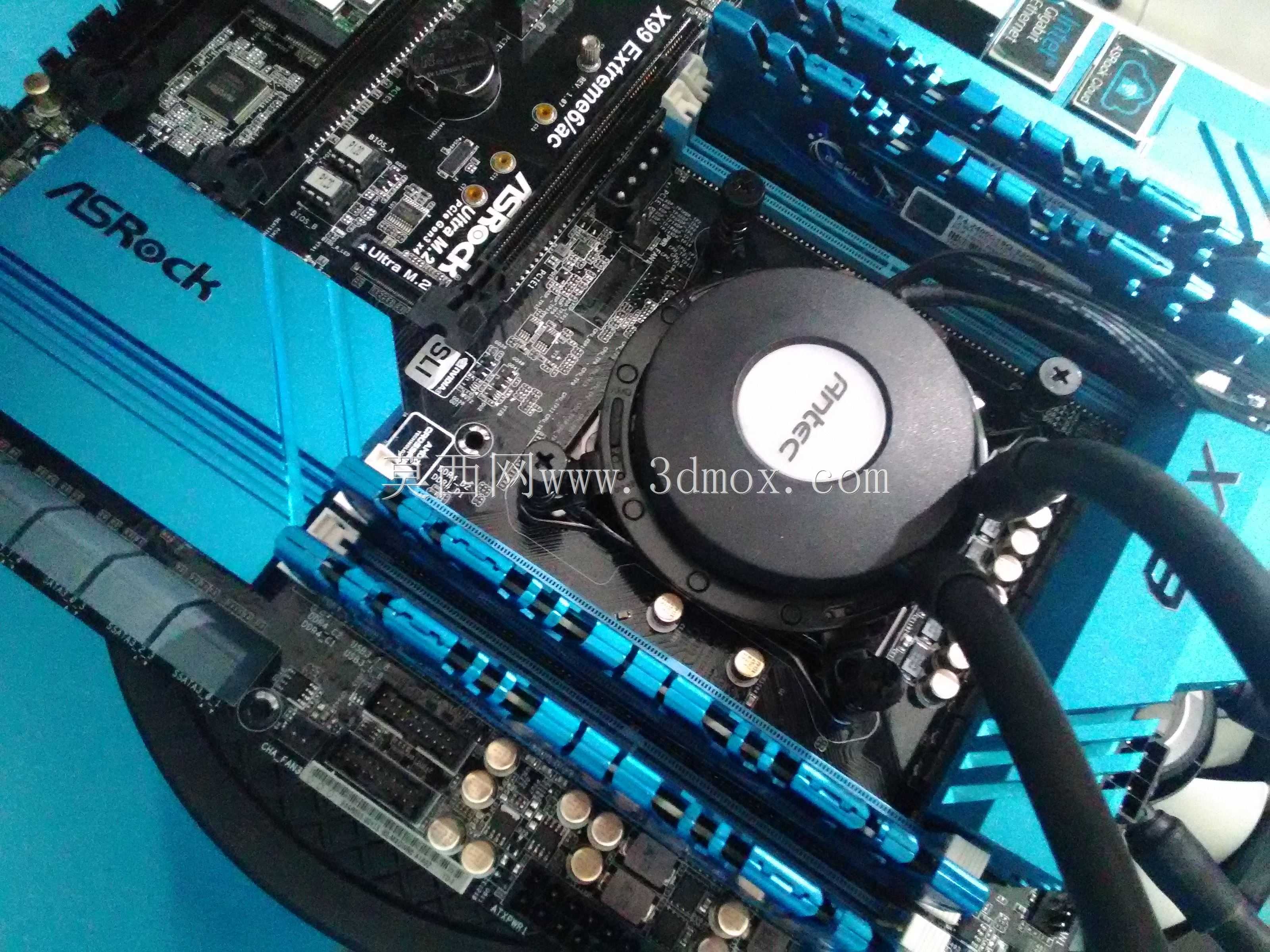

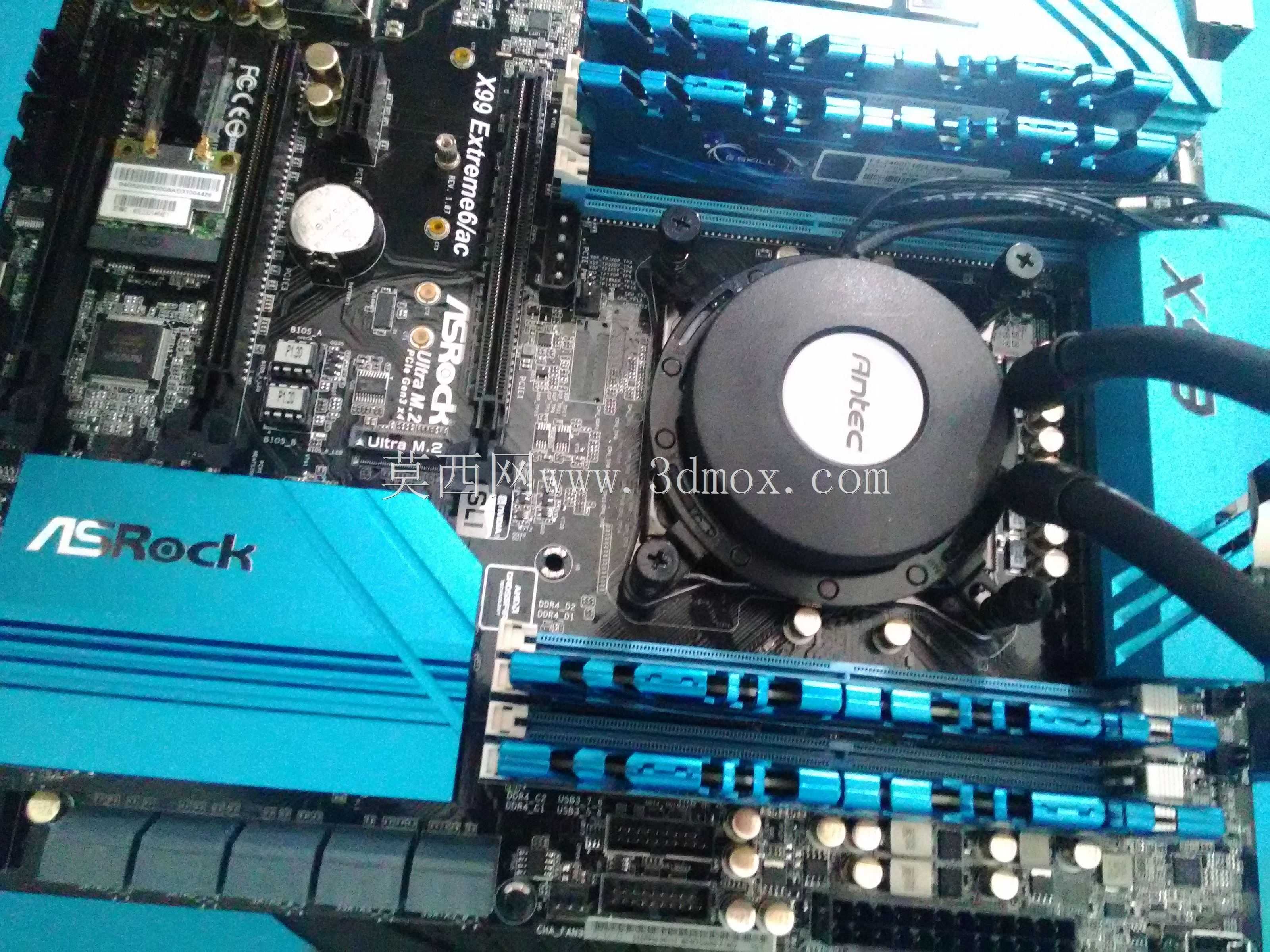

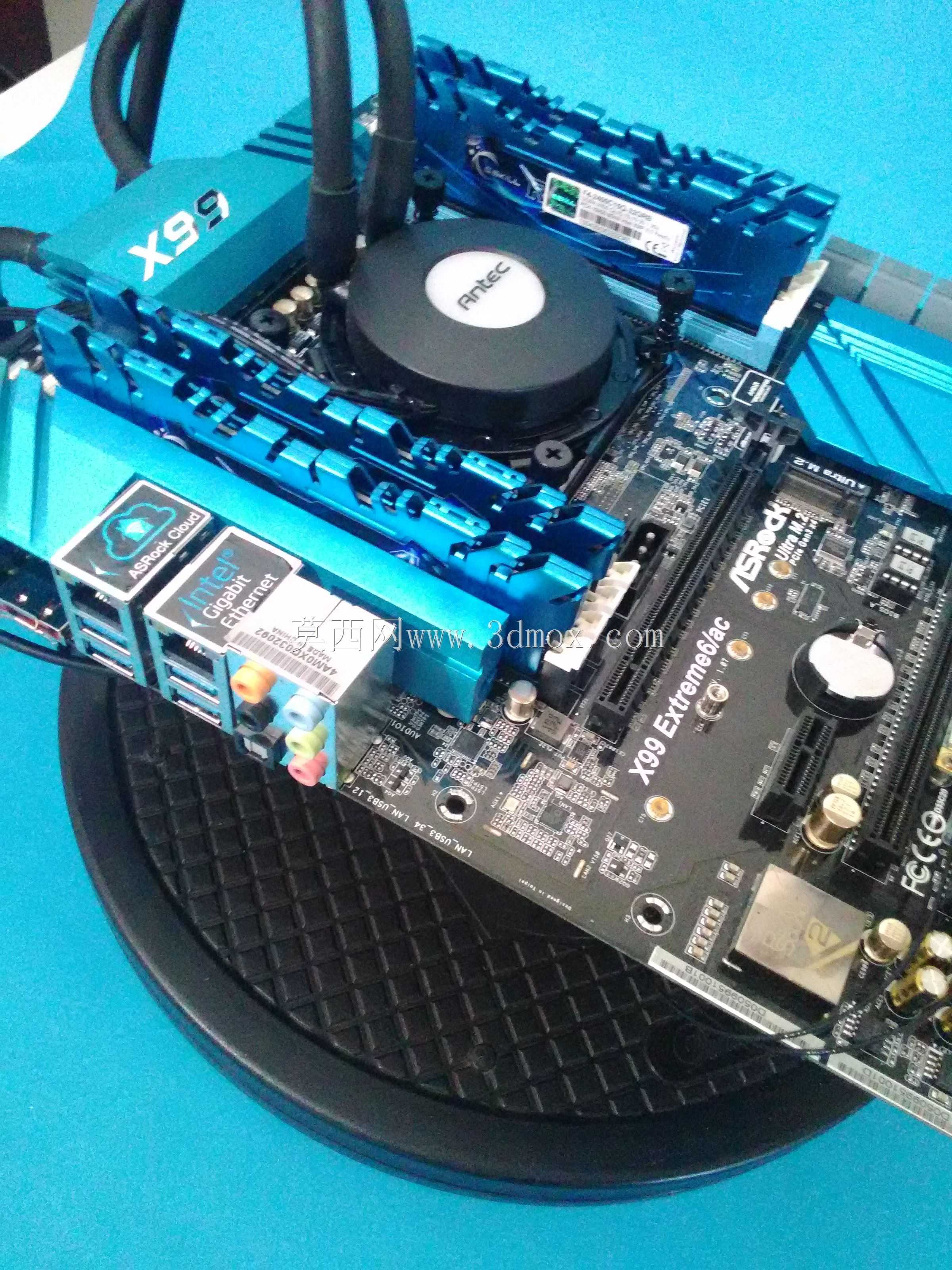

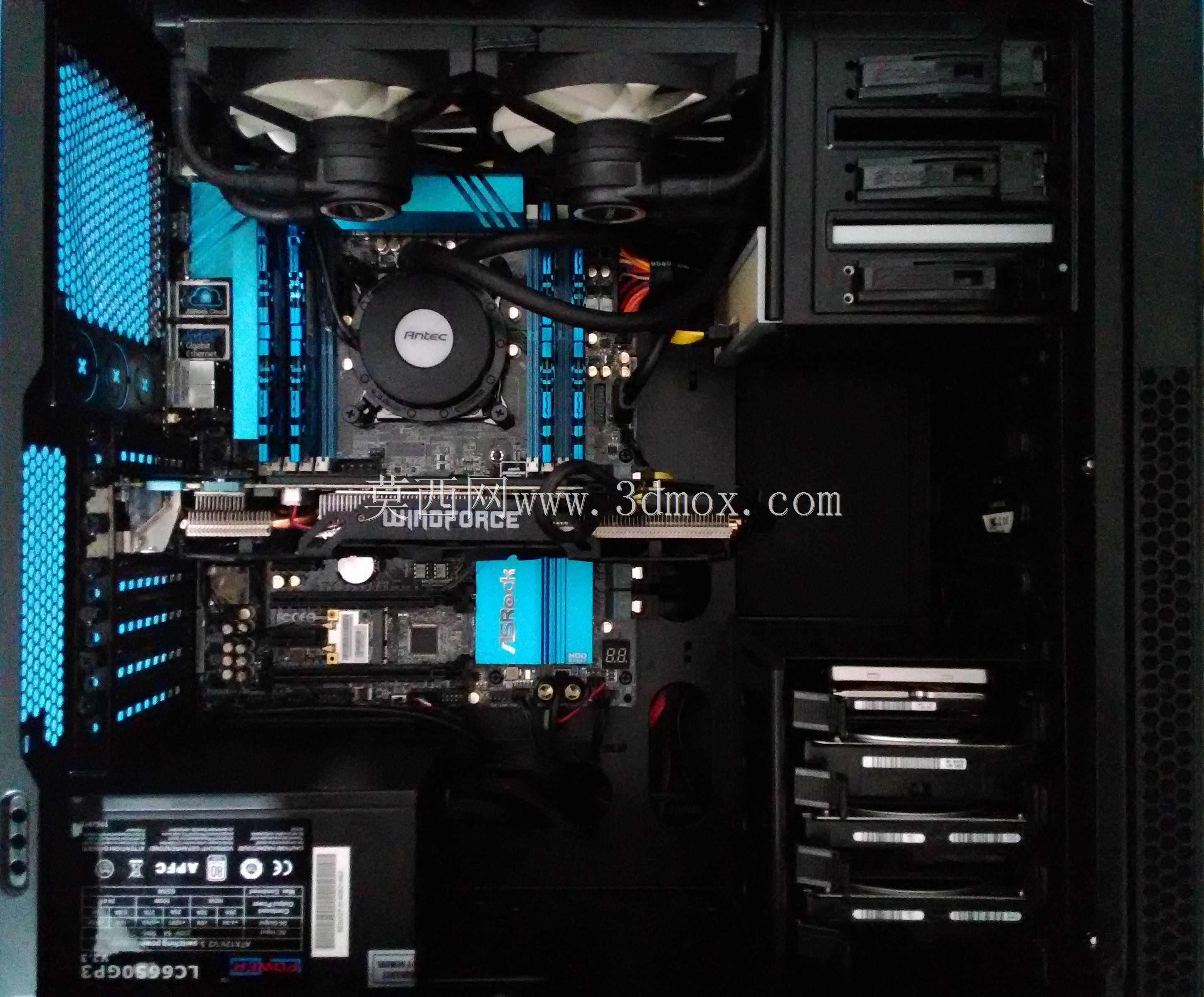

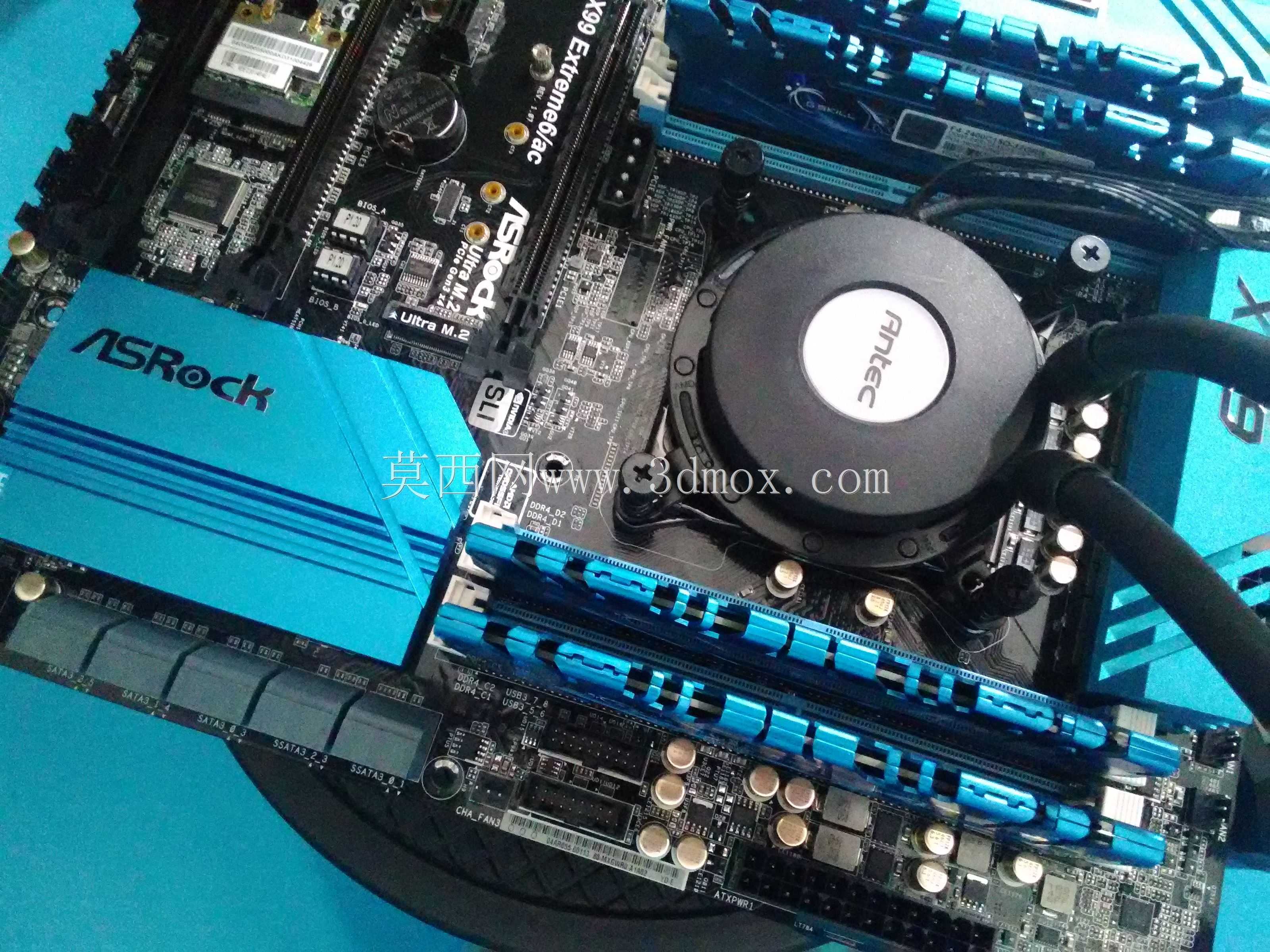

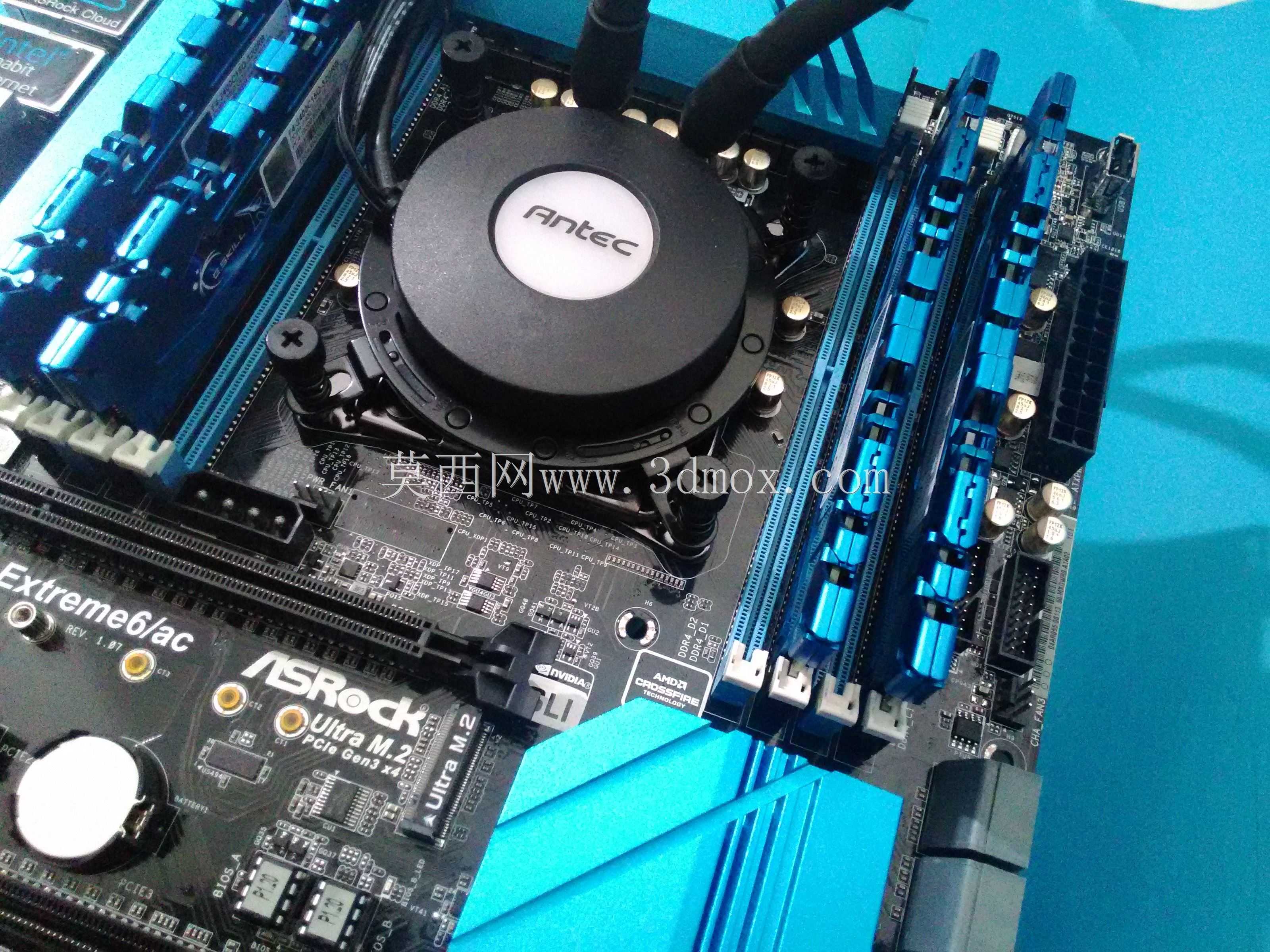

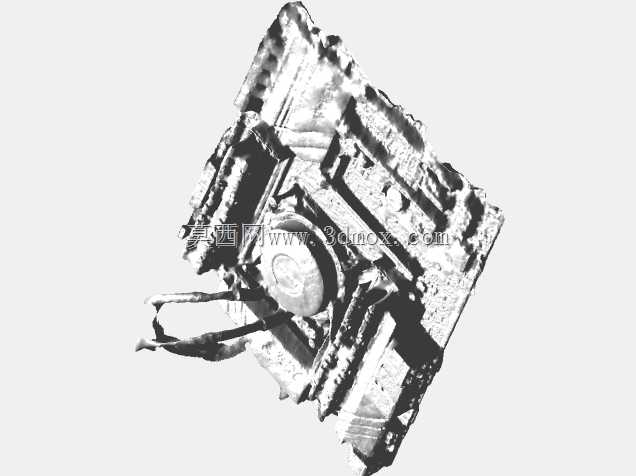

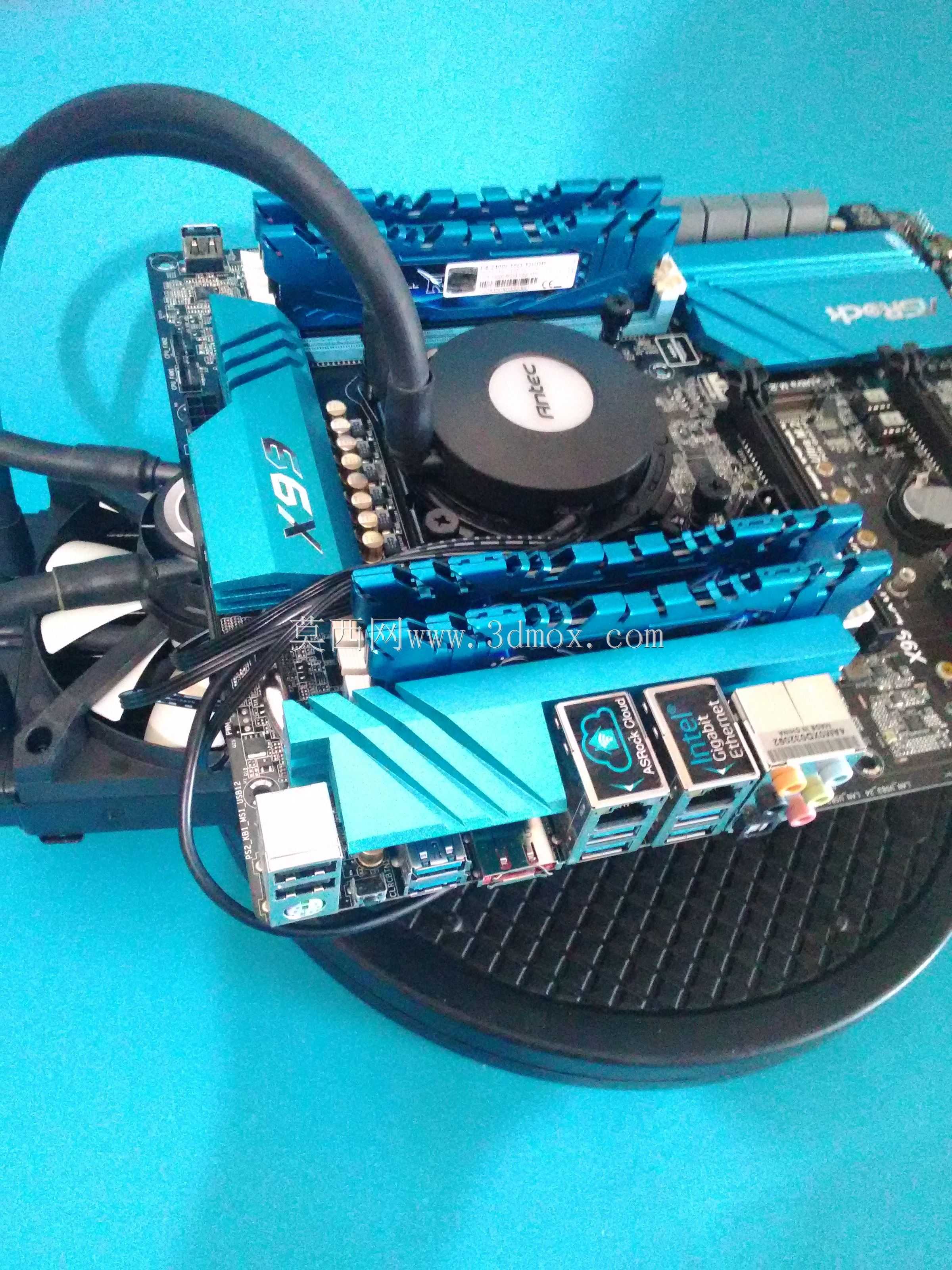

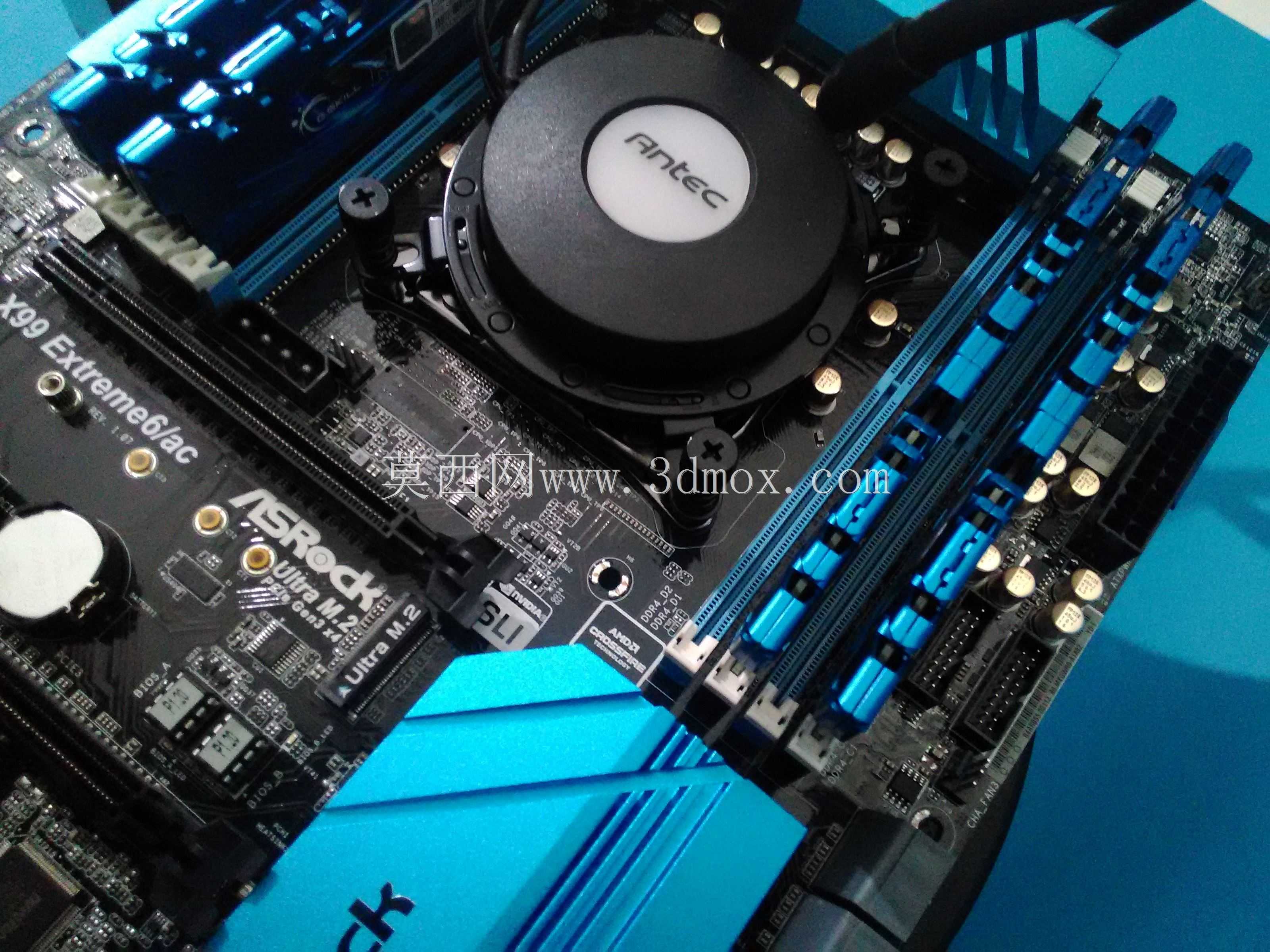

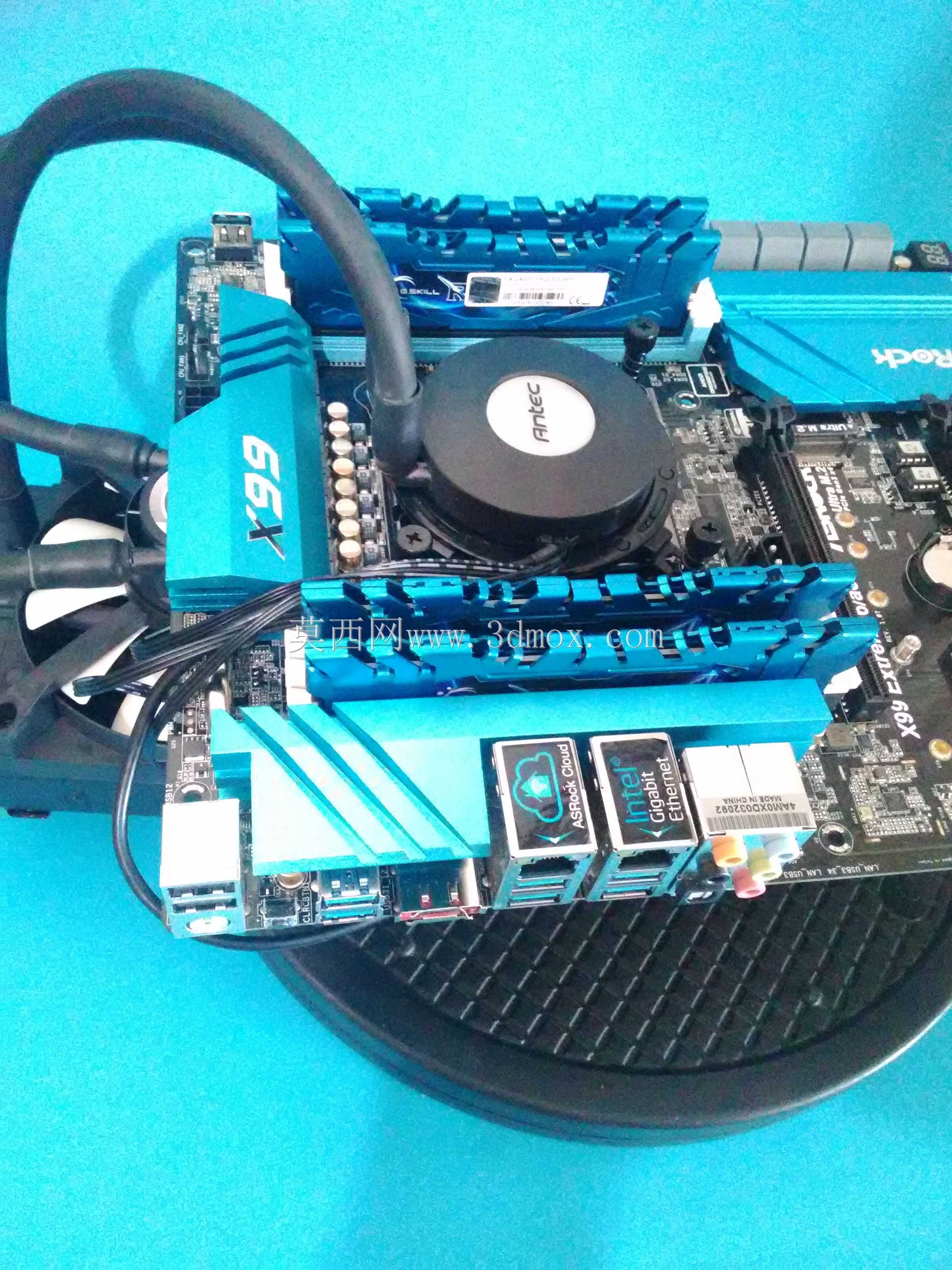

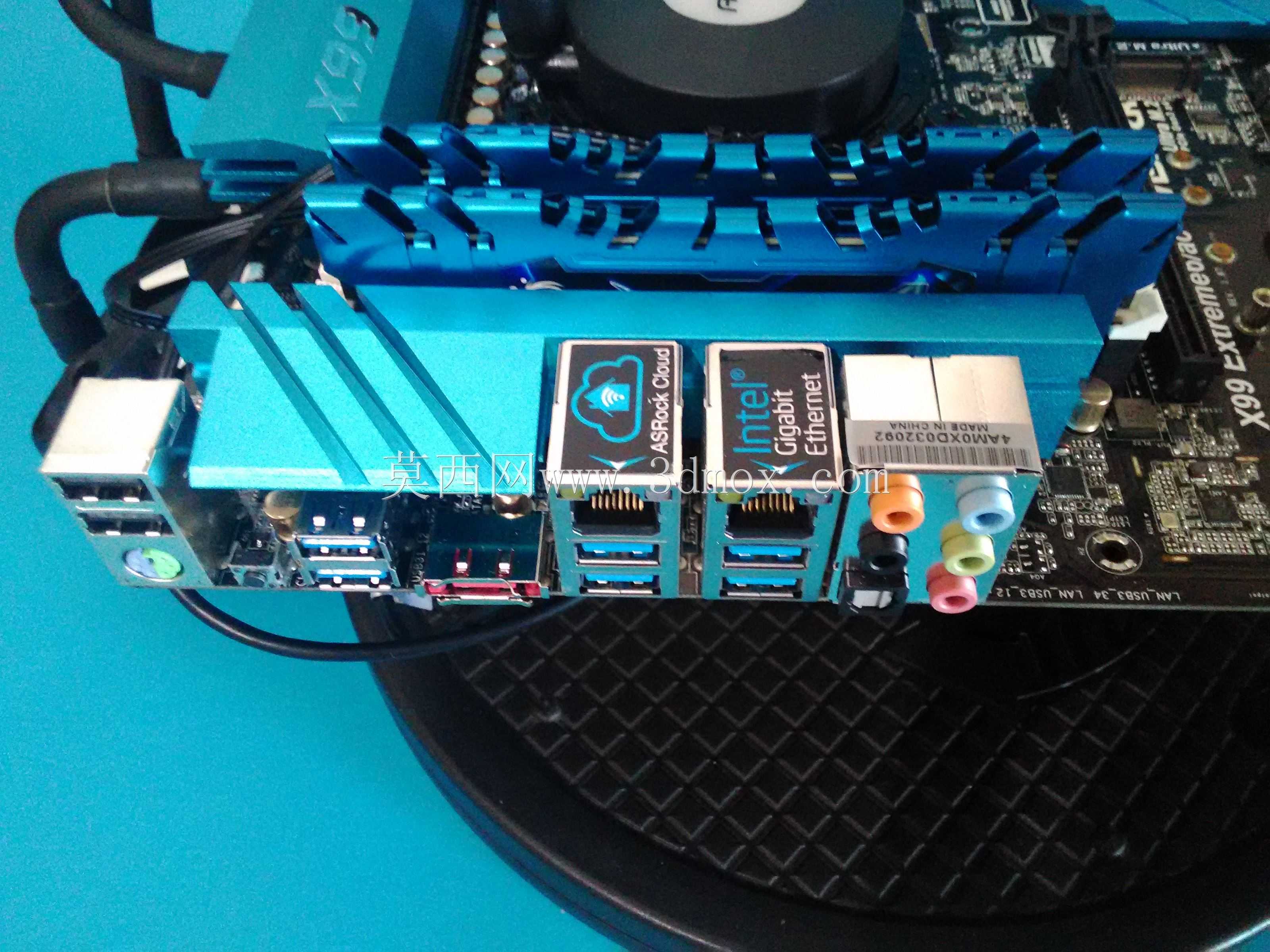

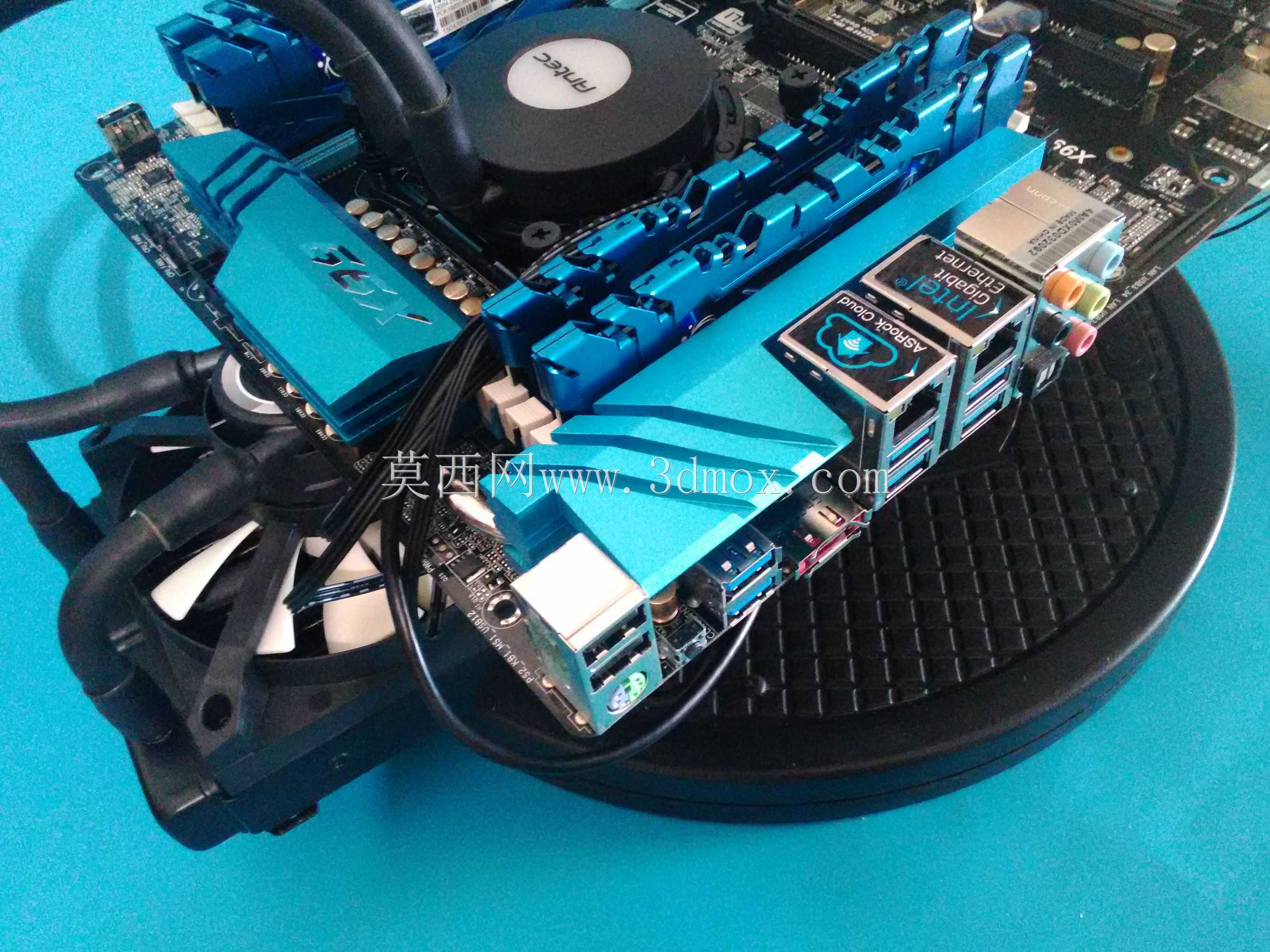

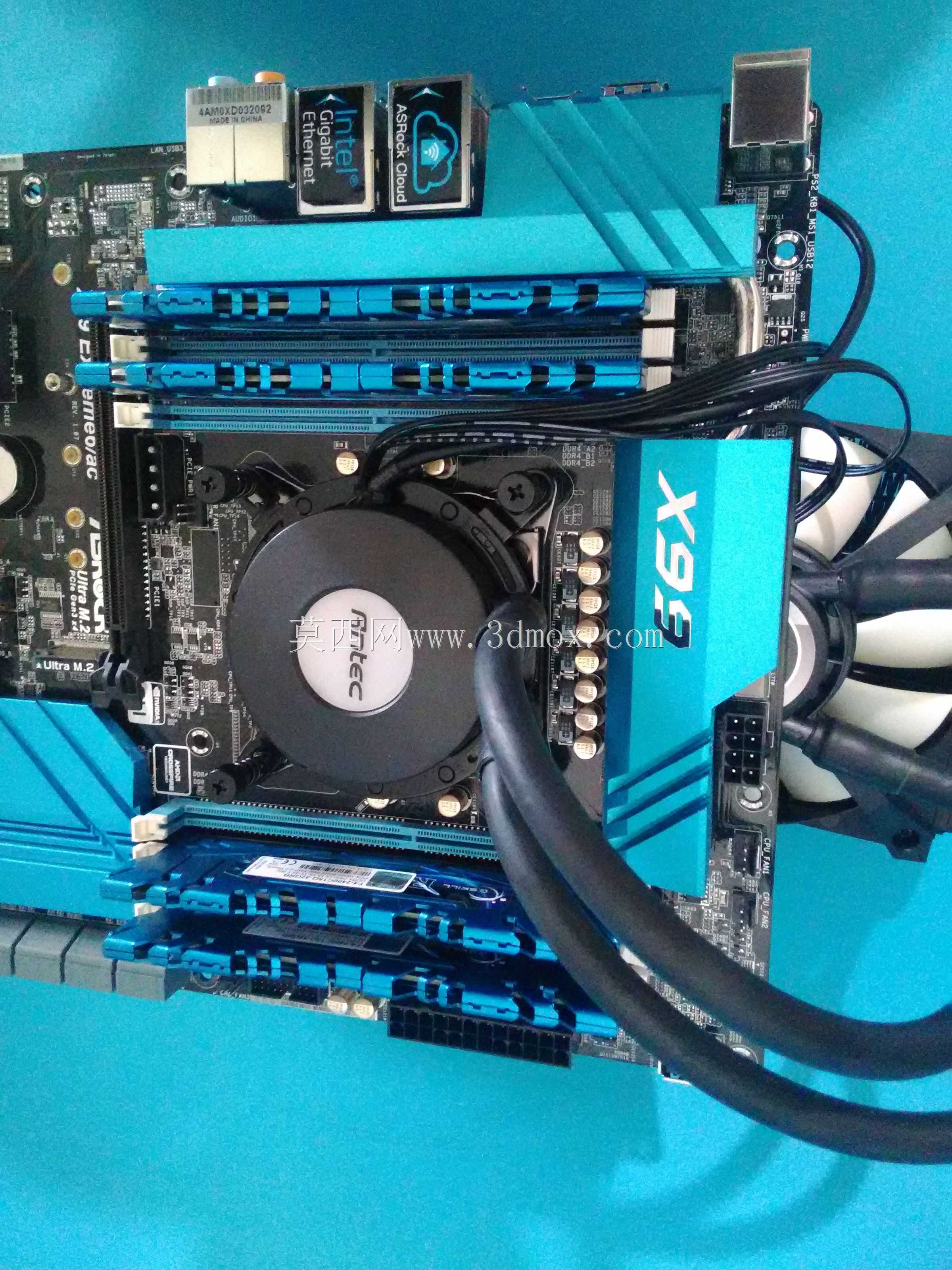

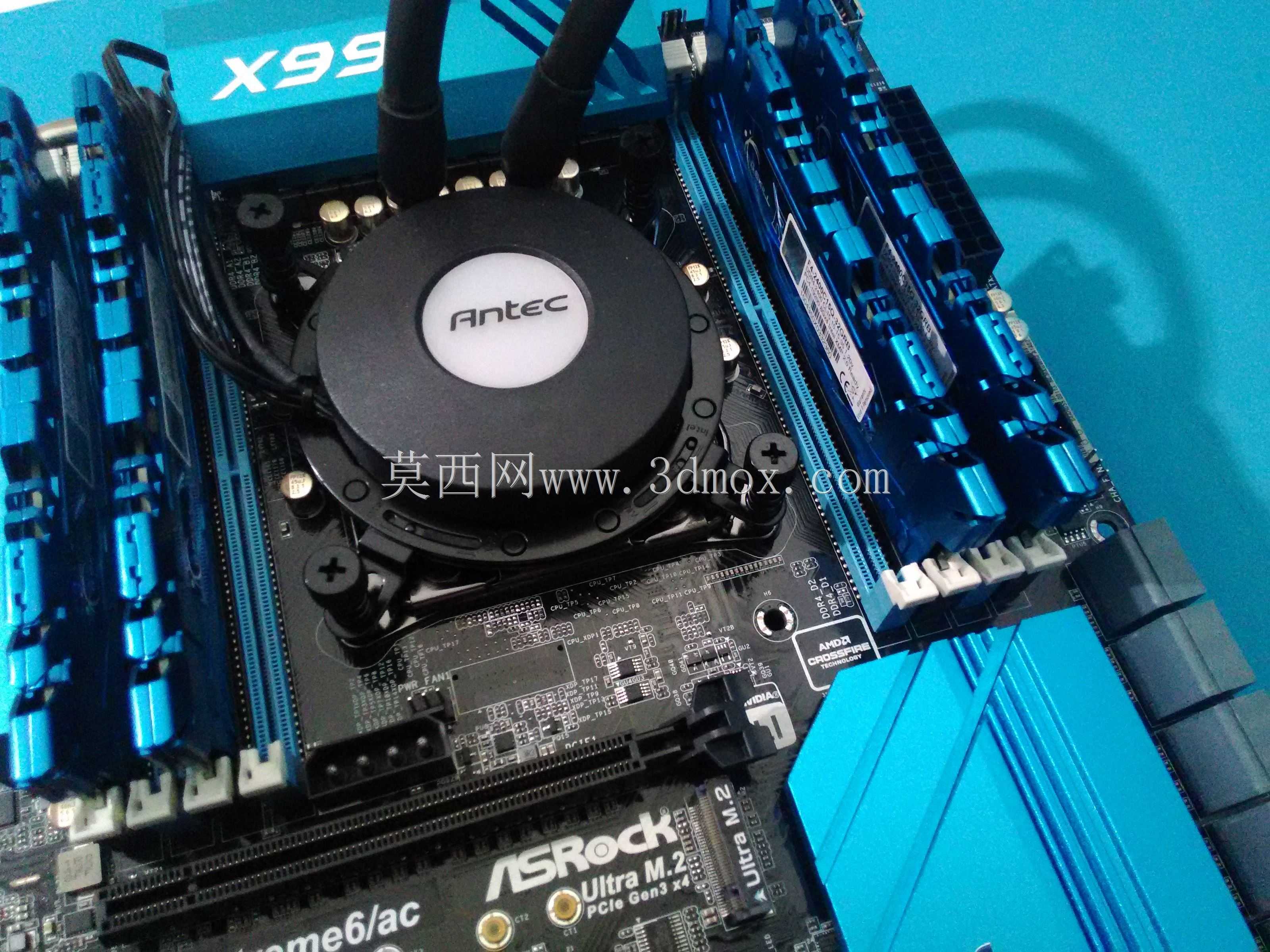

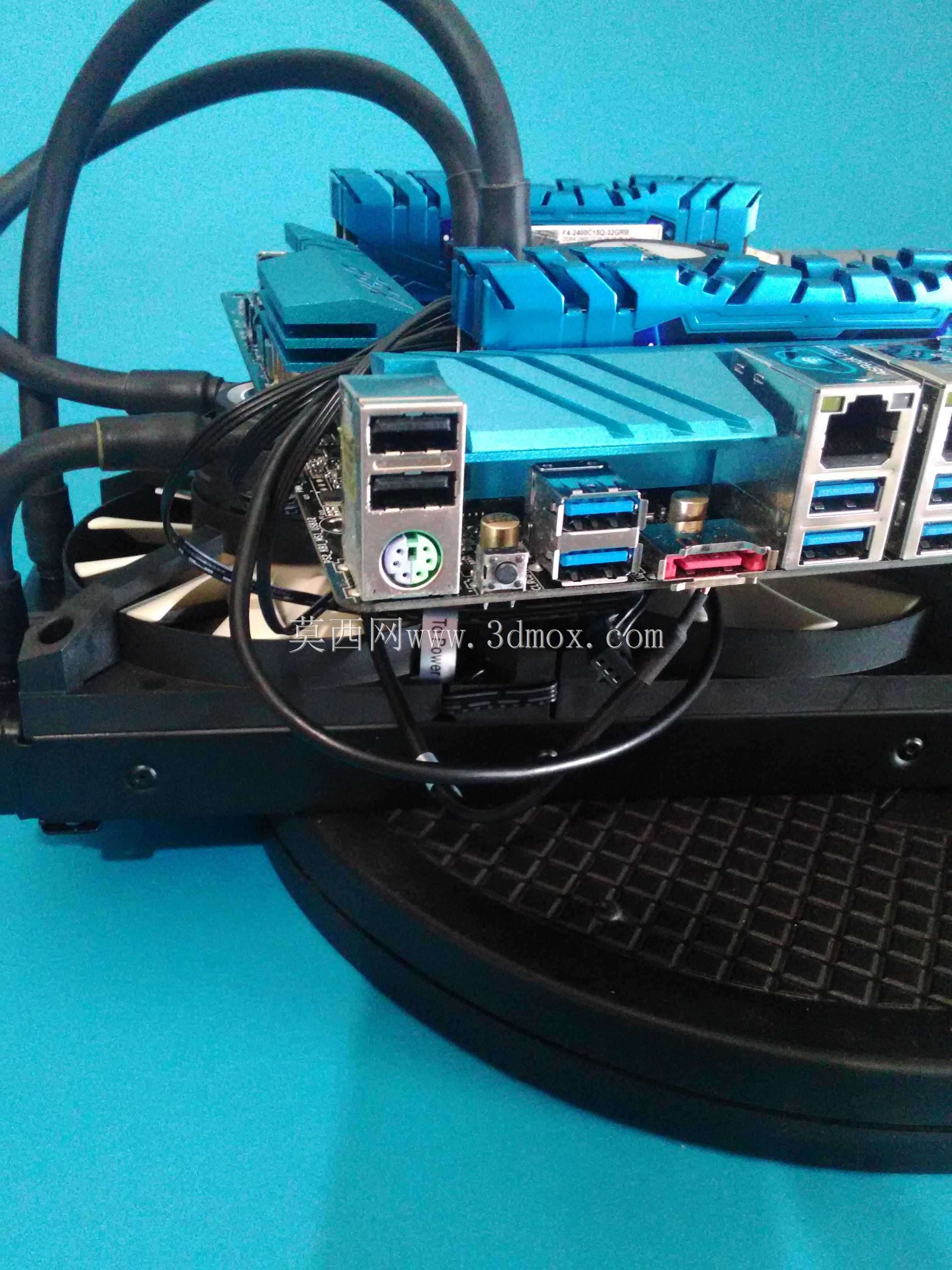

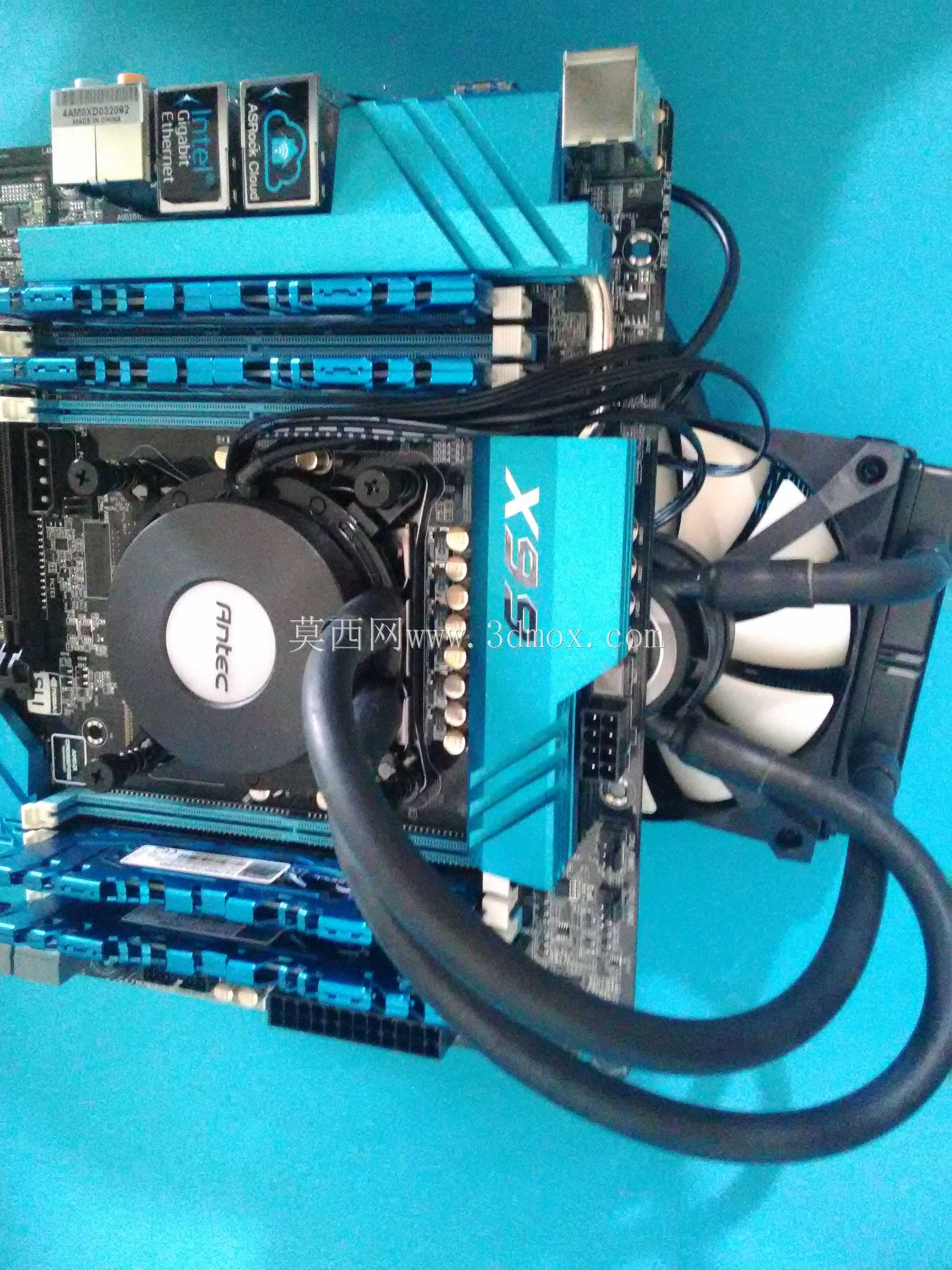

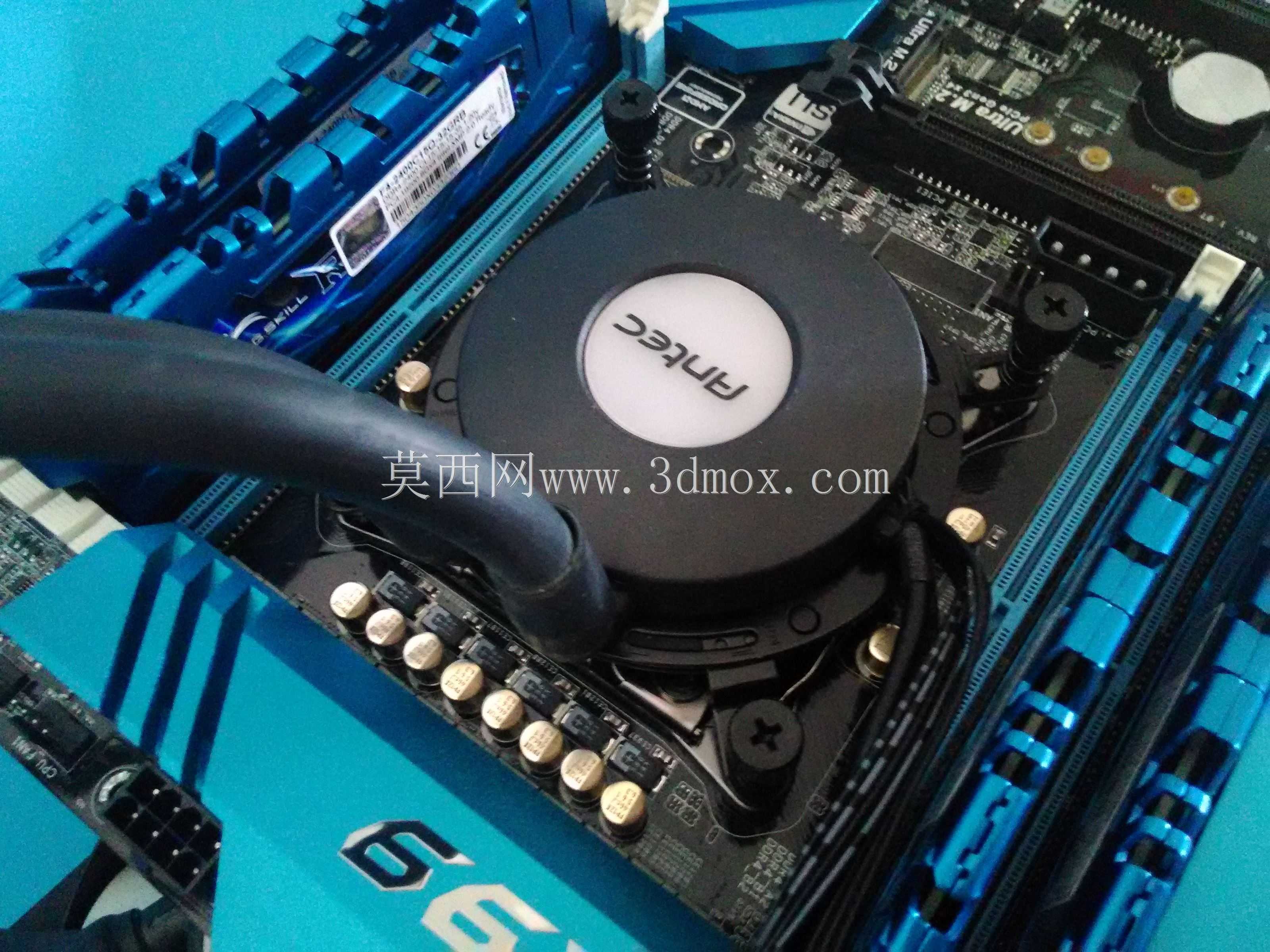

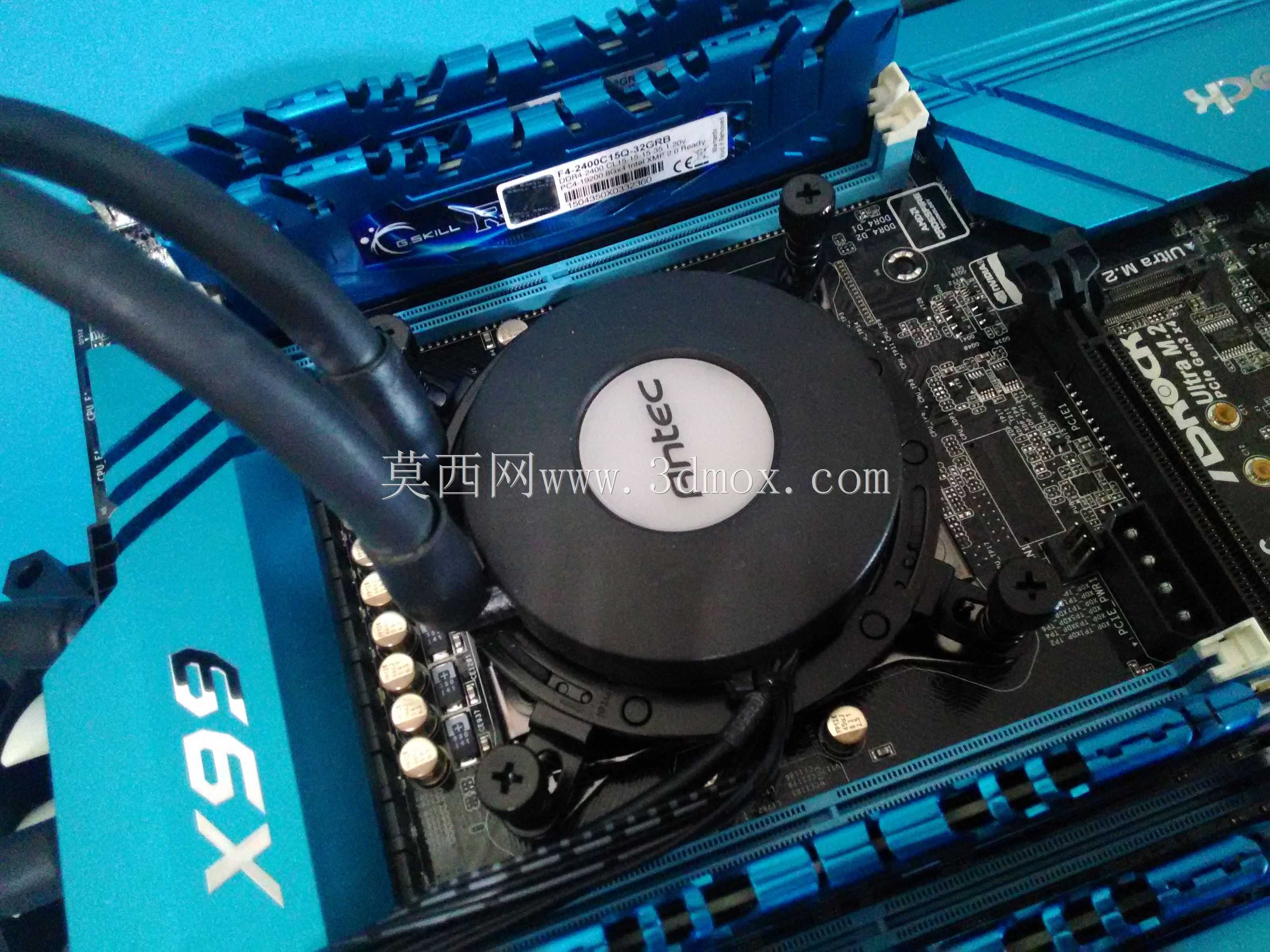

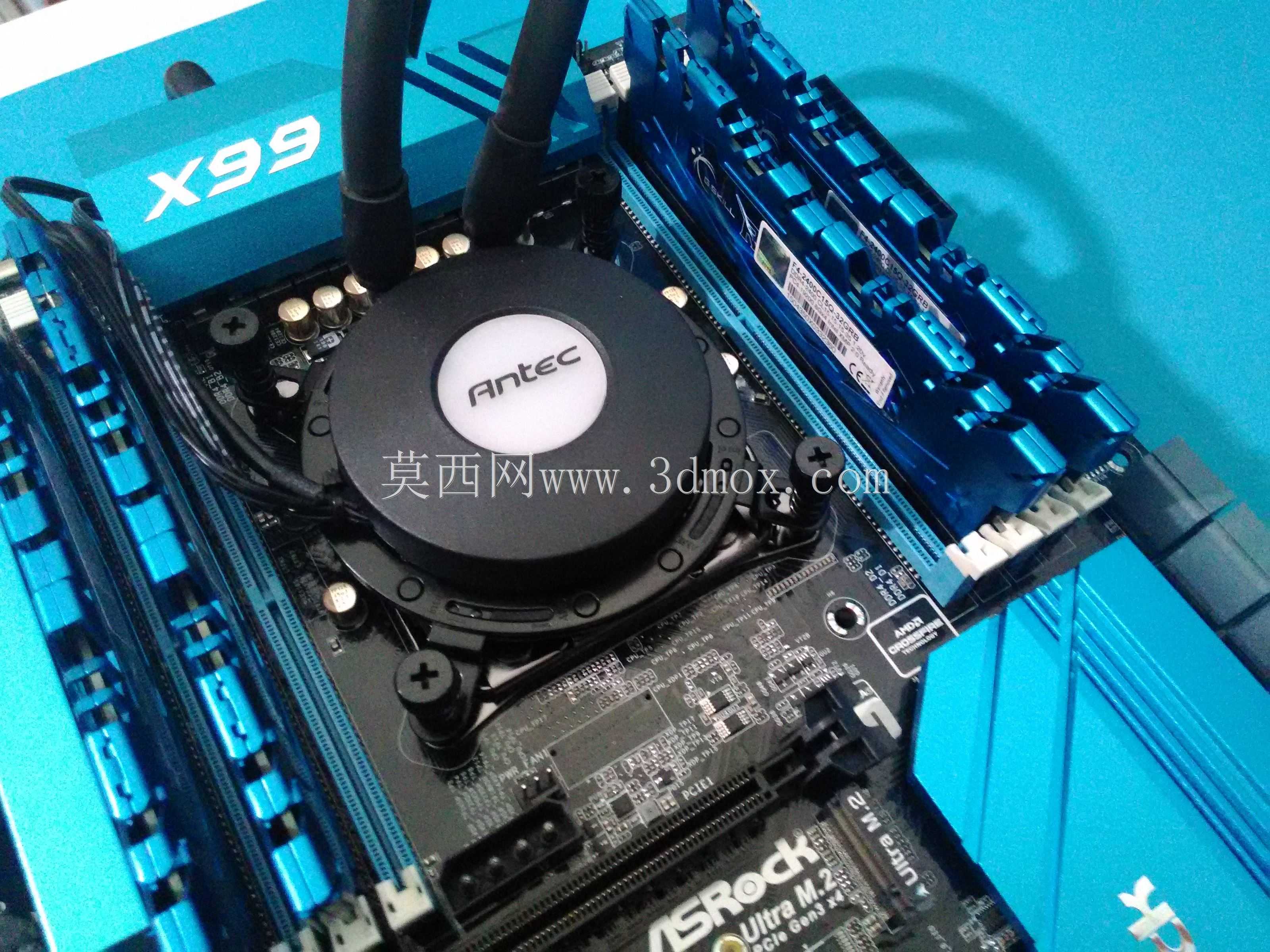

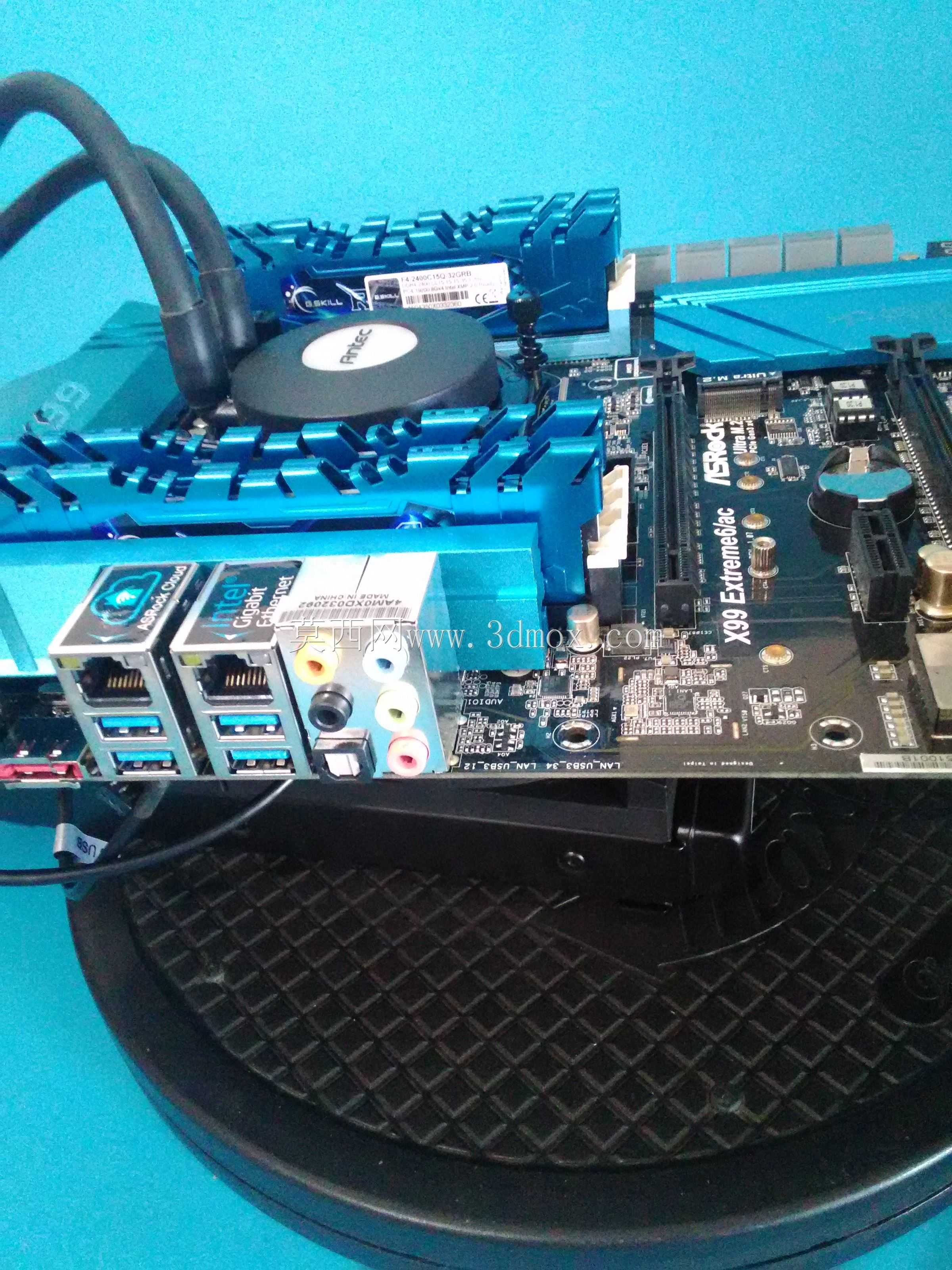

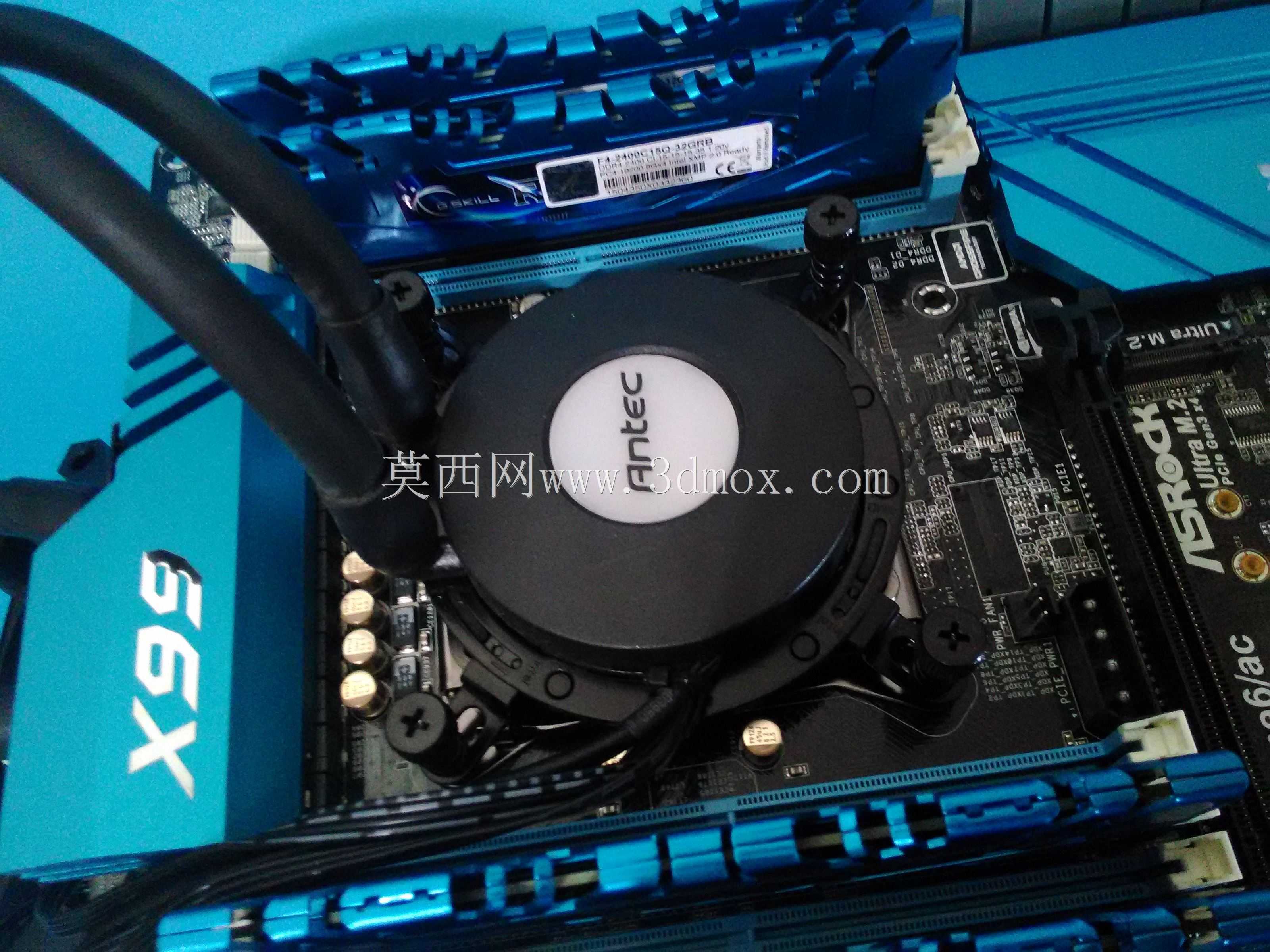

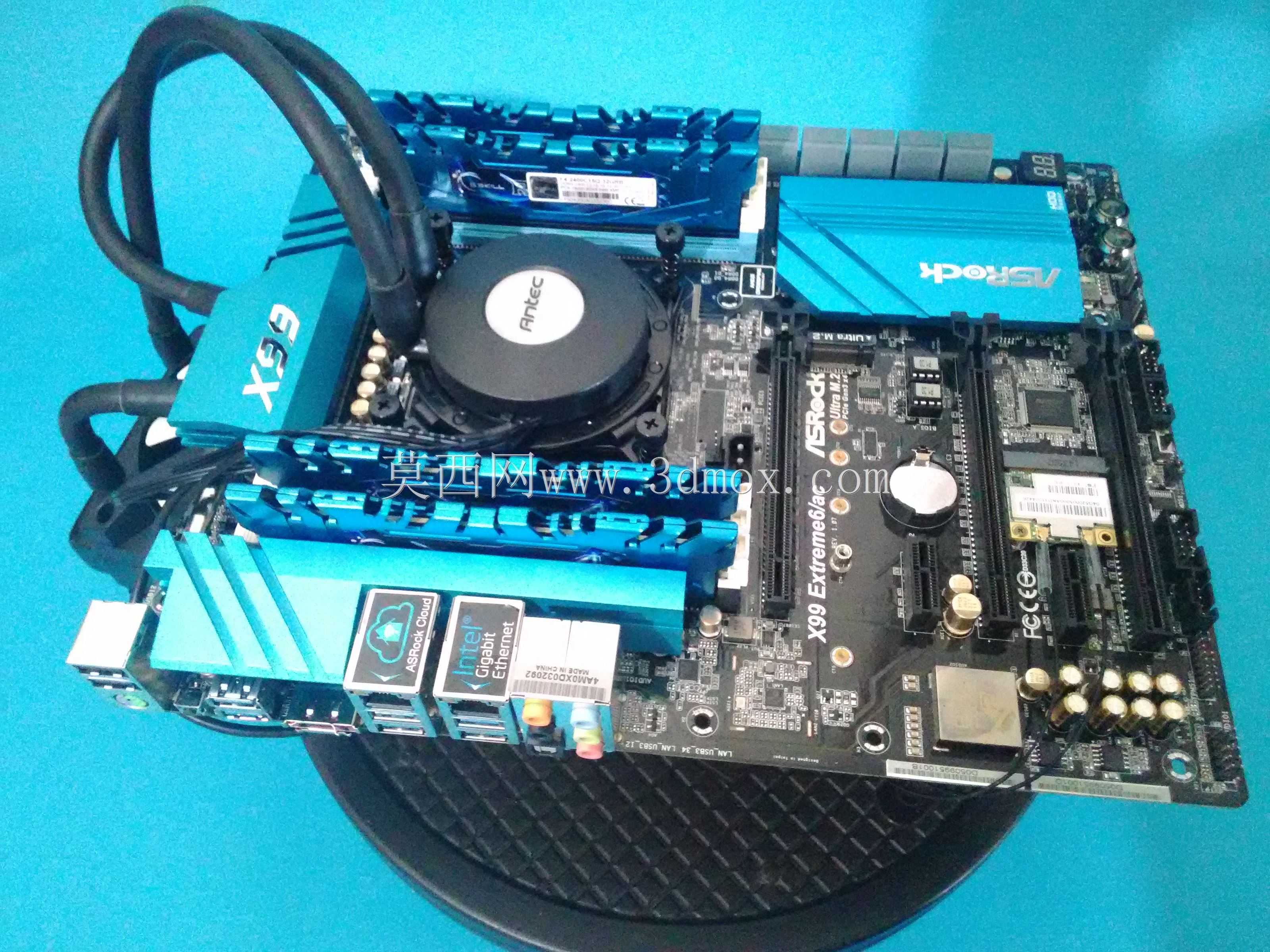

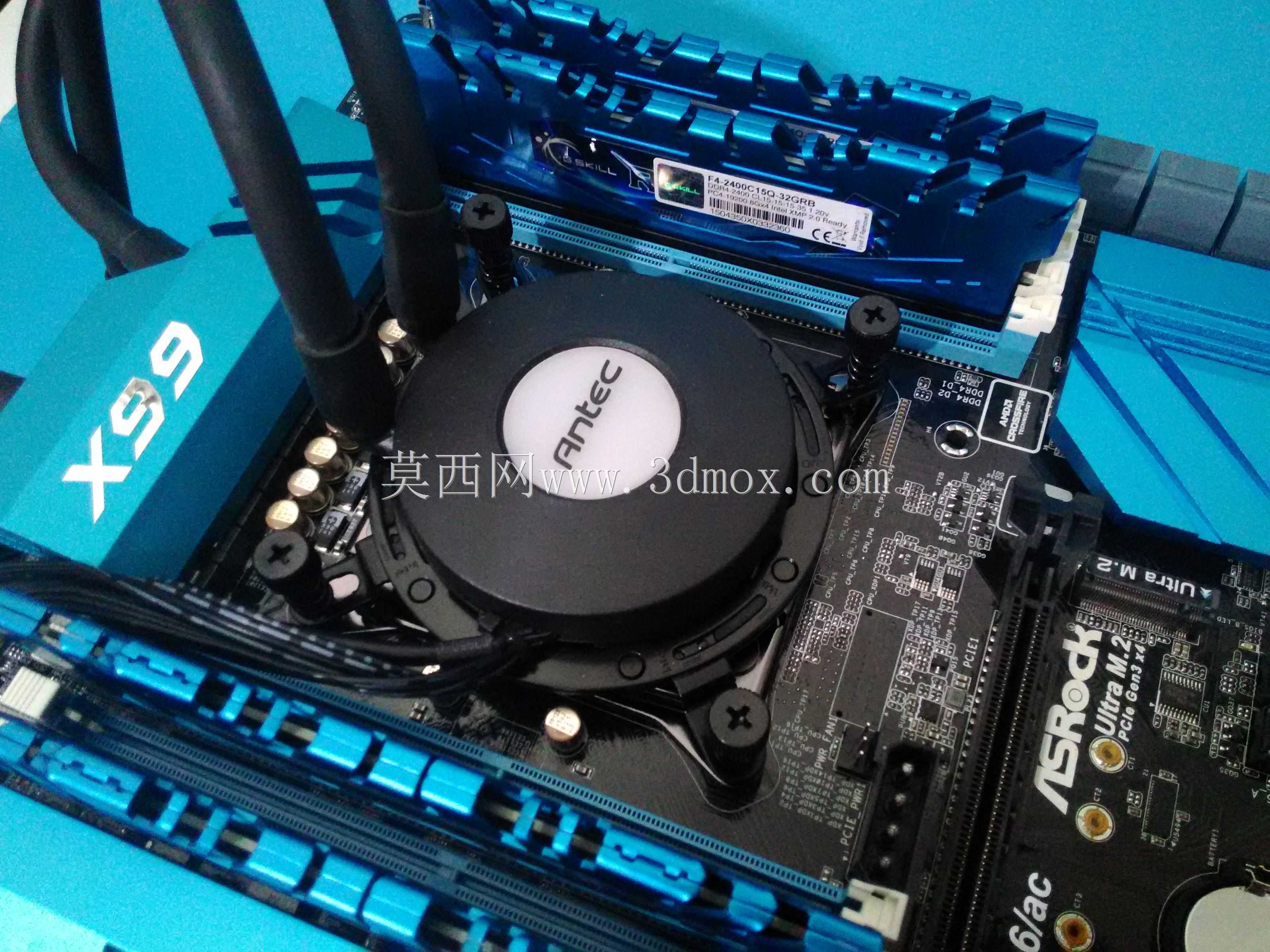

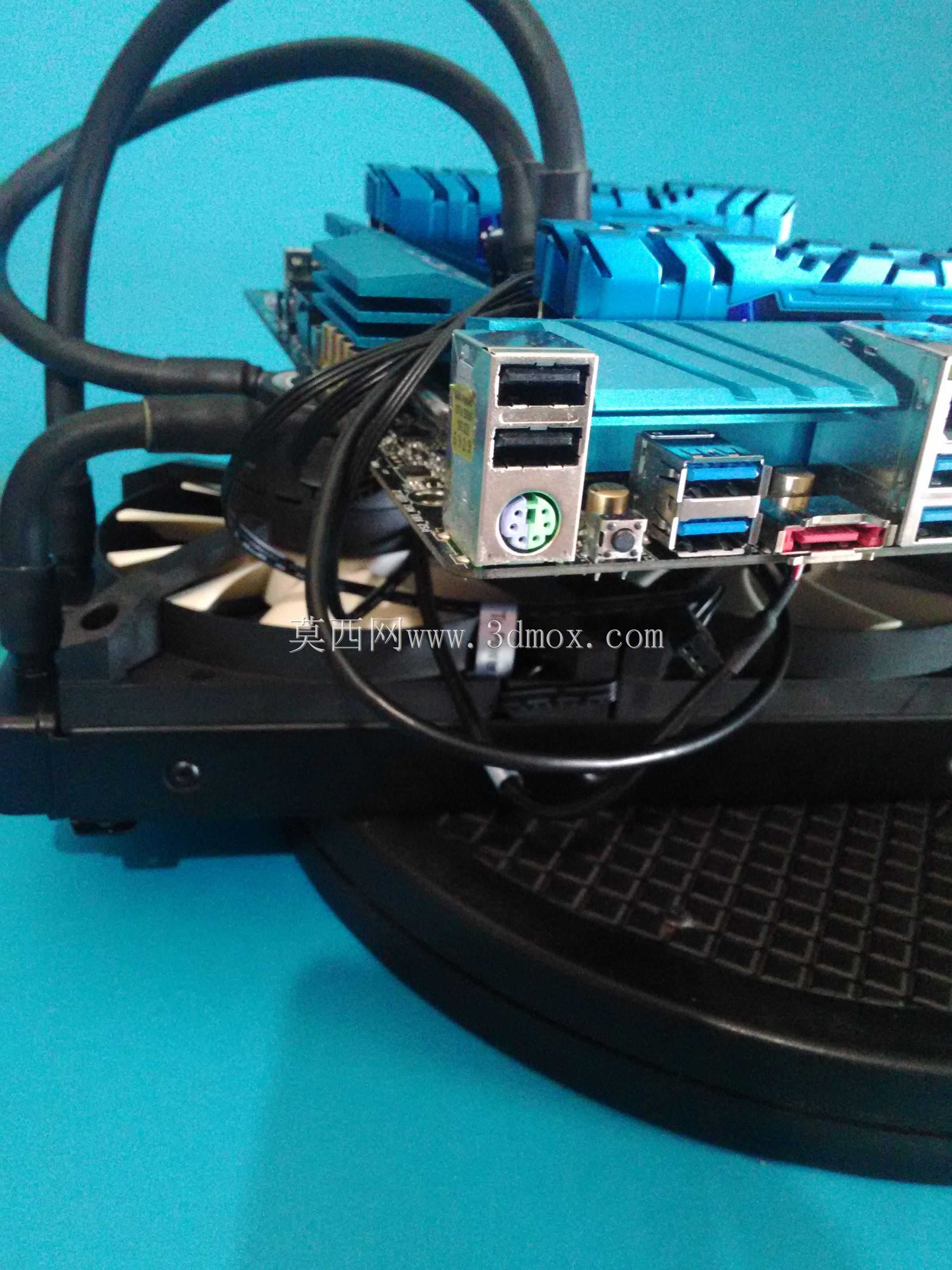

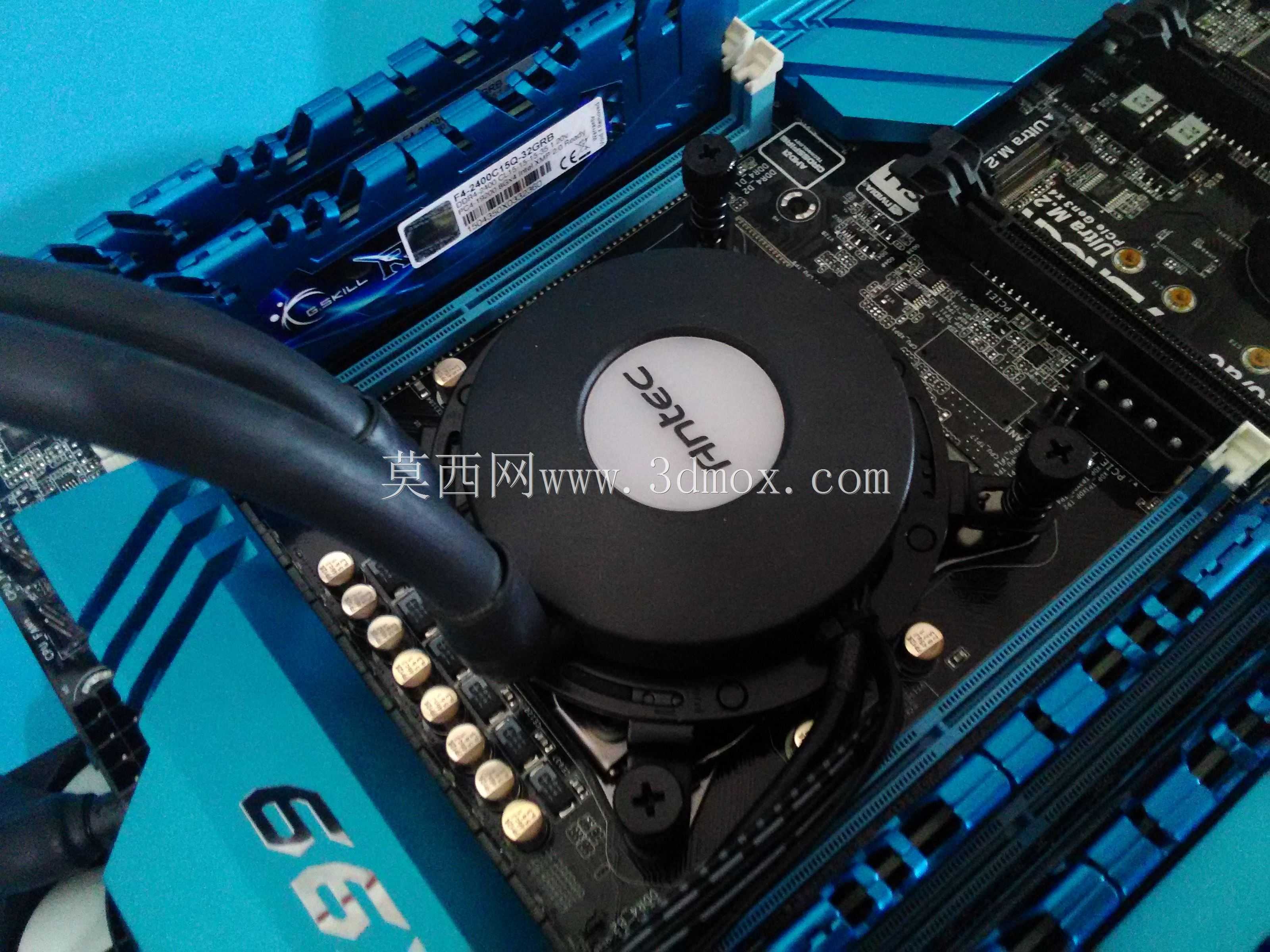

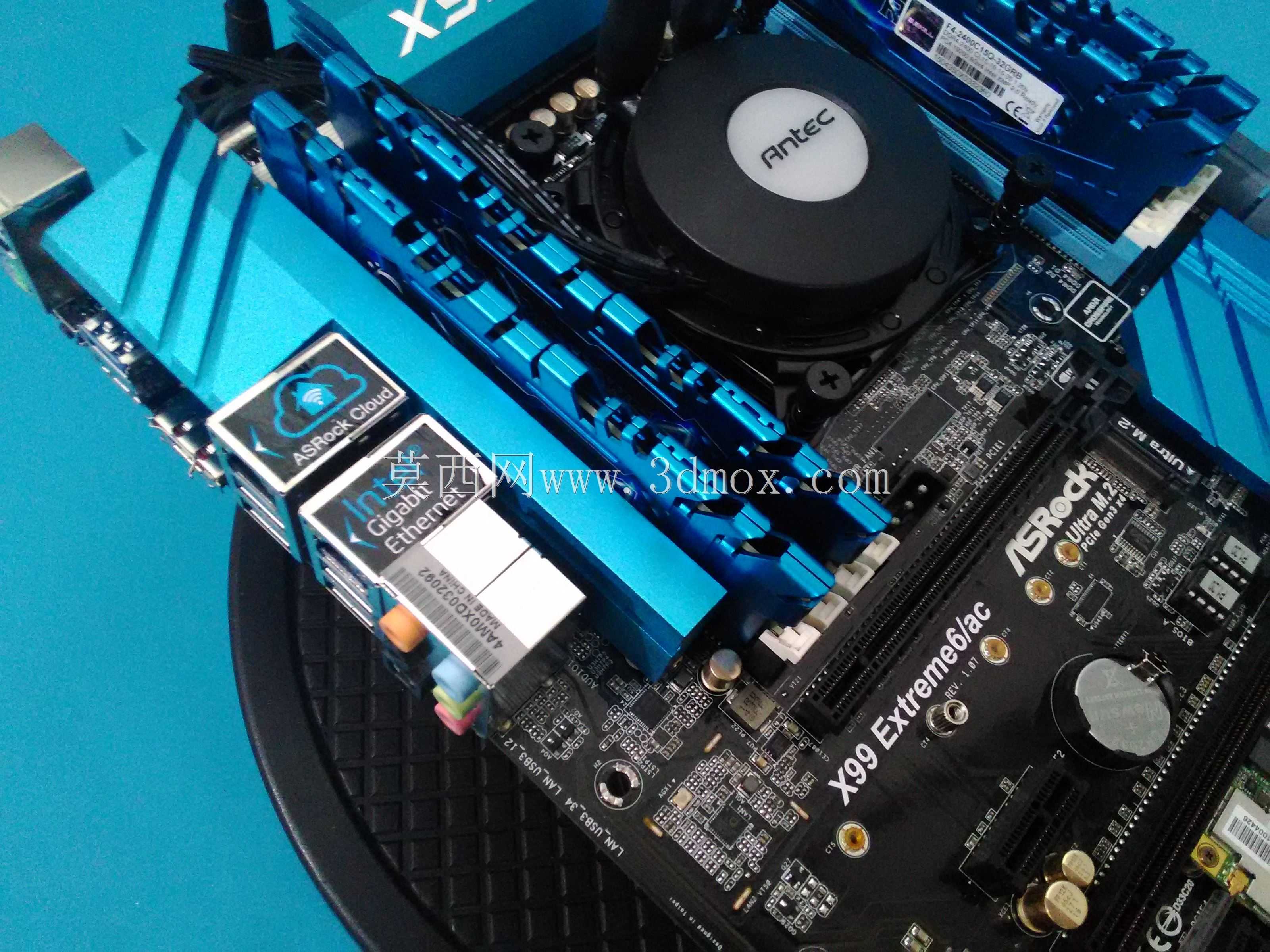

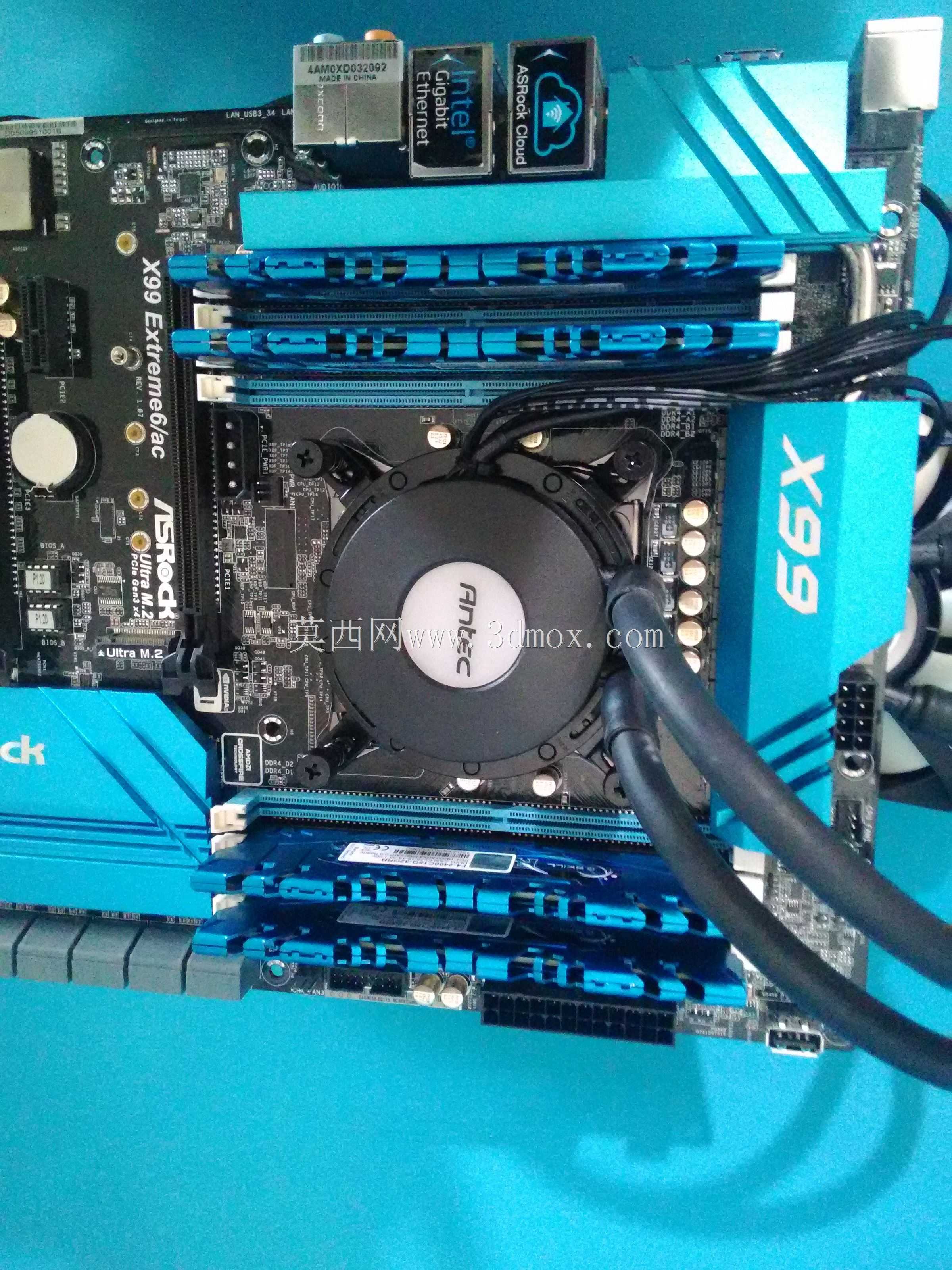

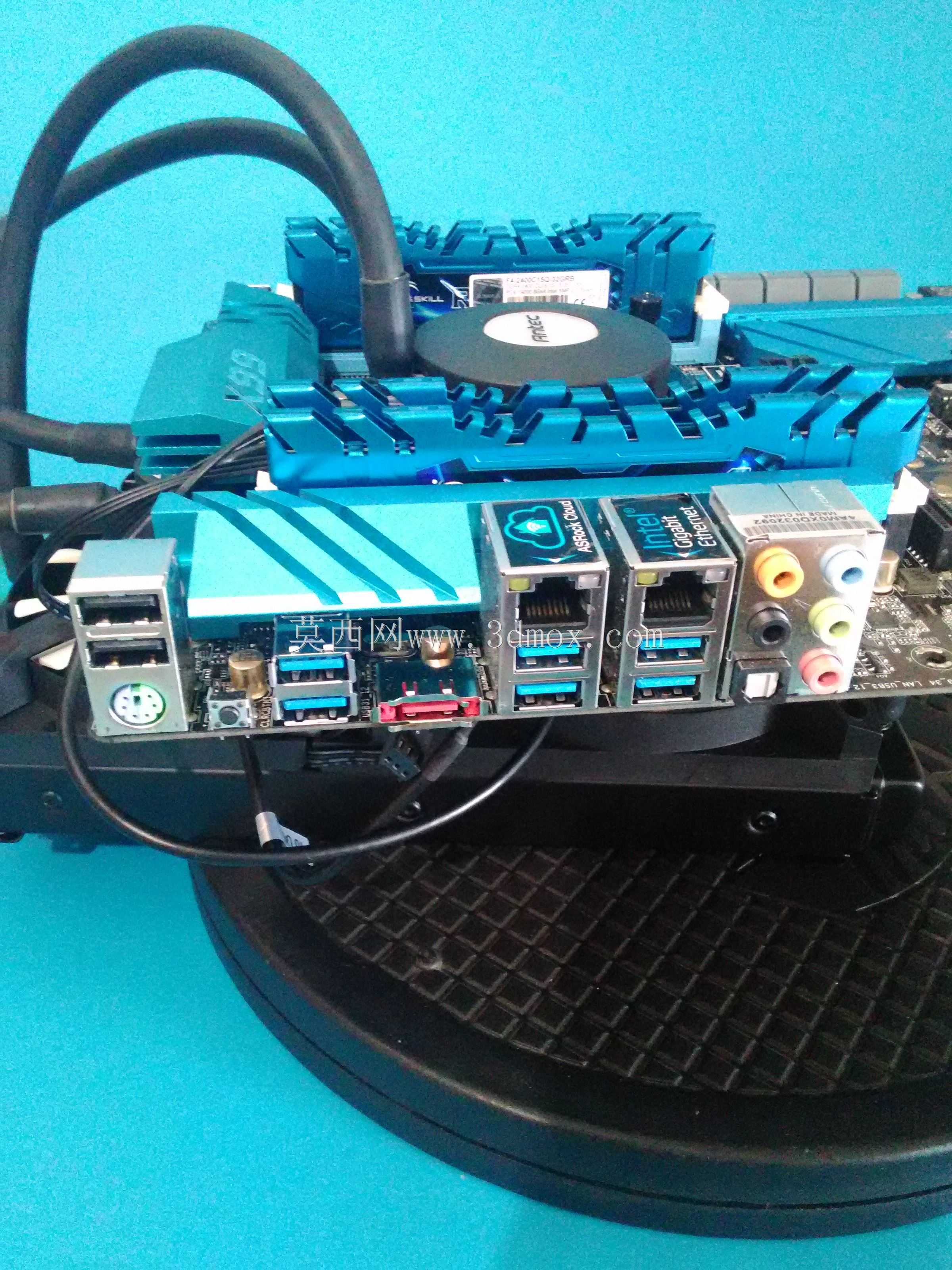

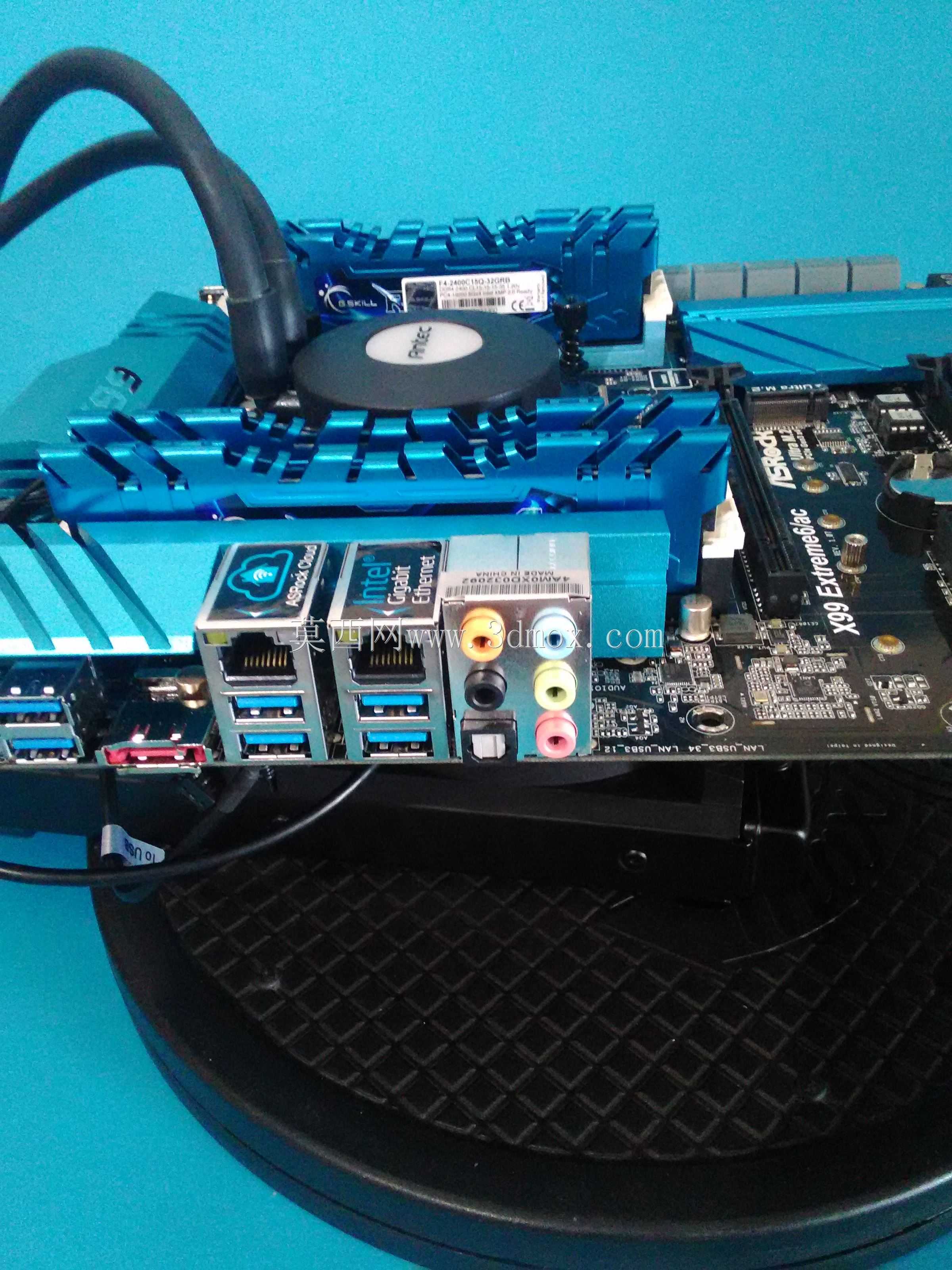

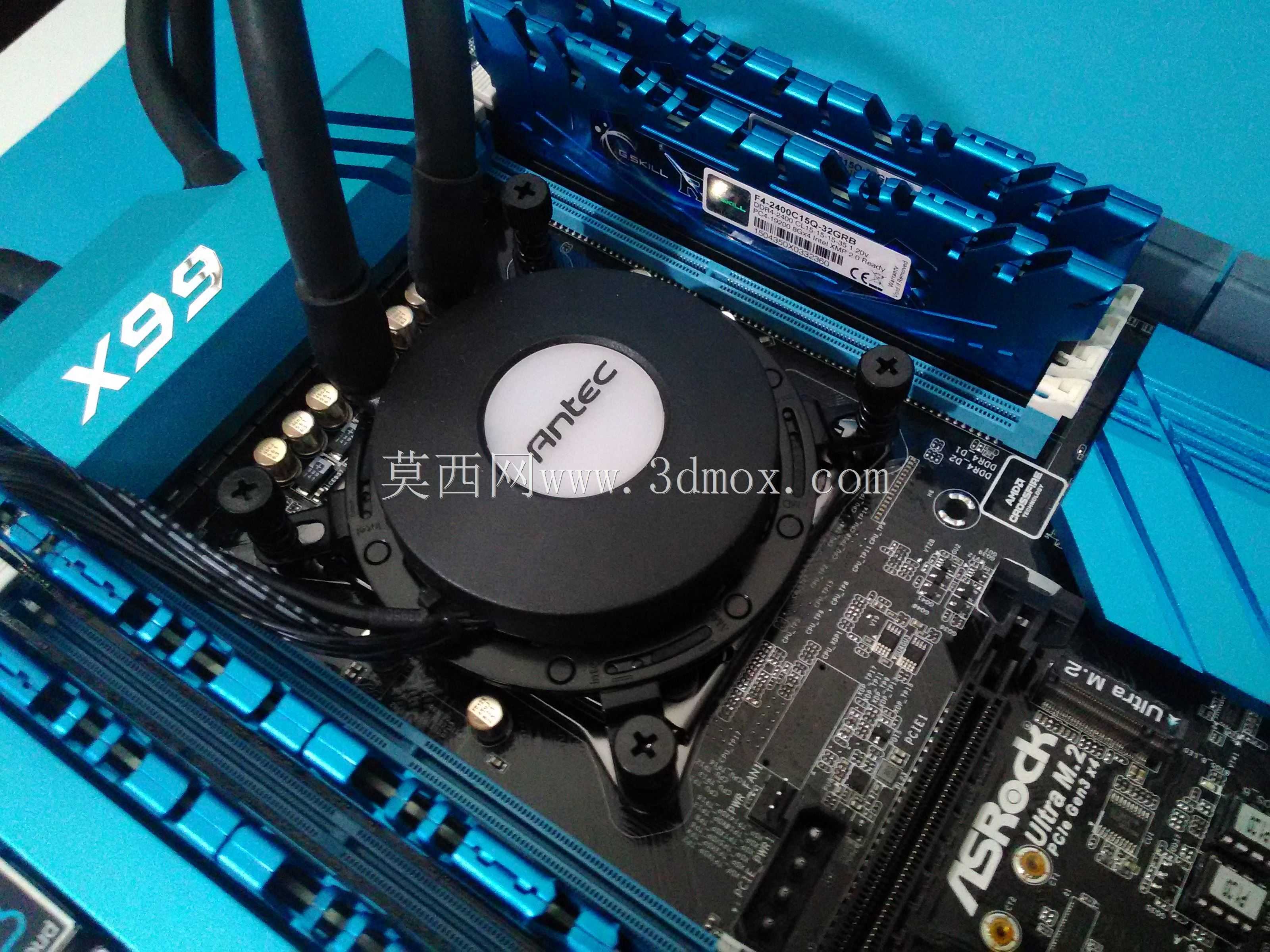

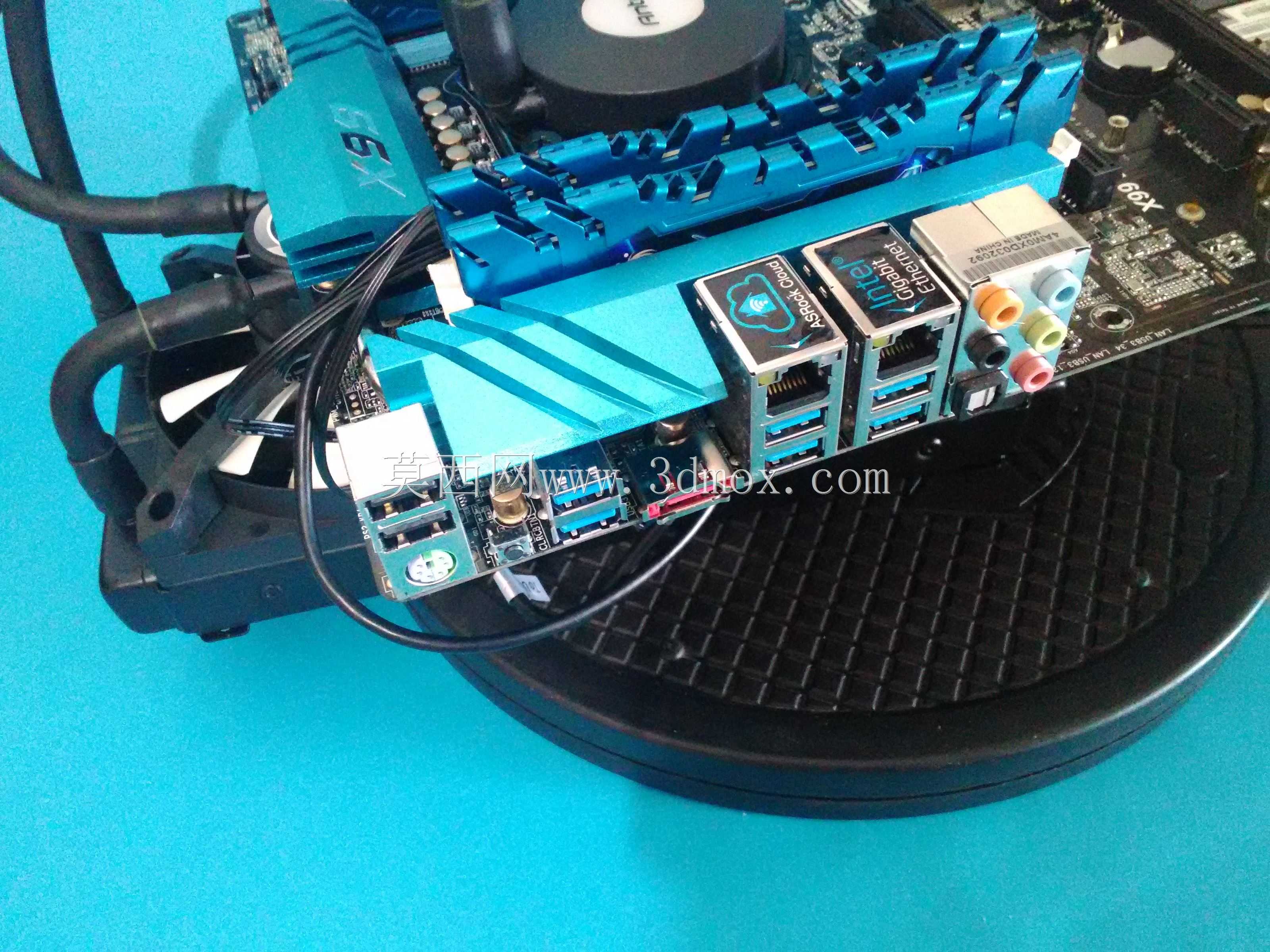

面向高性能计算场景的工作站硬件结构，核心承载X99芯片组平台的多核心处理器运算能力，可覆盖三维建模渲染、工业仿真计算、多线程数据处理等重载工作场景的硬件支撑需求。该结构完整还原了主板本体与一体式水冷散热系统的装配关系，水冷管路的走线路径完全避让主板电容、供电散热片、内存插槽等凸起部件，冷排固定位与主板周边安装孔位的同轴度偏差控制在装配公差允许范围内，避免安装过程中出现部件干涉、管路弯折过度导致冷却液流通受阻的问题。主板后置IO接口区域的结构还原覆盖了USB扩展接口、音频接口、网络接口的排布位置，接口挡板的折边尺寸与机箱后置开孔的匹配度经过实际装配校验，可直接用于工作站机箱的结构适配验证。内存插槽区域的高度边界与水冷头的顶部间隙预留了足够的手指操作空间，方便后期运维过程中更换内存时无需拆卸整个水冷散热模组，降低硬件维护的操作复杂度。主板供电模块的散热片结构与水冷管路的间距经过合理规划，既保证供电区域的空气流通散热空间，也避免管路长期接触高温散热片出现老化加速的问题。PCIe扩展插槽的位置与水冷管路的垂直距离满足全高扩展卡的安装要求，可兼容专业图形显卡、高速采集卡等工作站常用扩展硬件的装配需求。整个结构的安装边界严格遵循ATX主板的标准尺寸规范，可适配常规ATX规格工作站机箱的主板固定铜柱位置，建模过程中对主板背面焊点凸起高度、螺丝孔沉台深度等细节都做了还原，能够为定制机箱设计、水冷方案改装、硬件装配模拟提供精准的三维参考，帮助结构设计人员在方案阶段提前排查装配干涉问题，减少硬件改装过程中的试错成本。
