电脑CPU轴流散热风扇结构设计

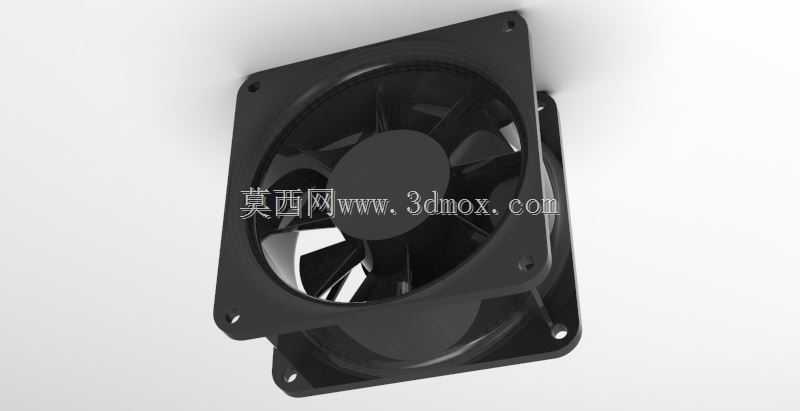

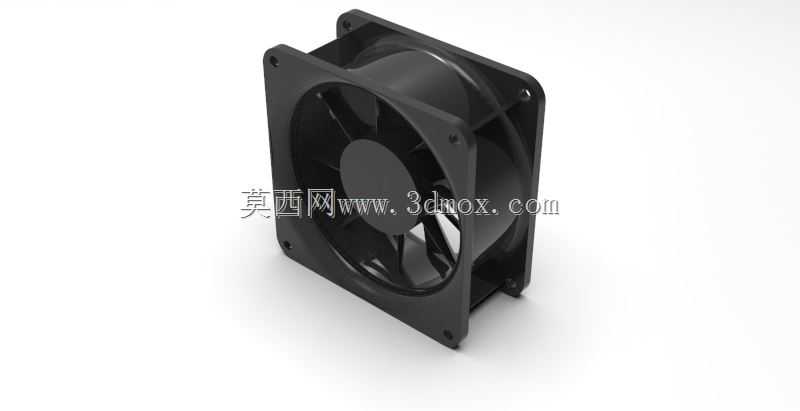

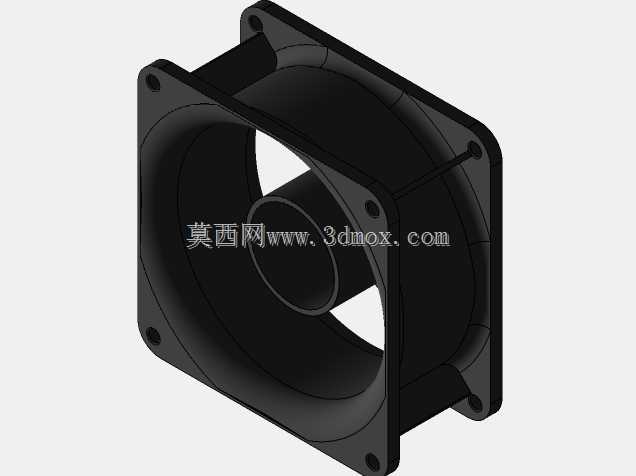

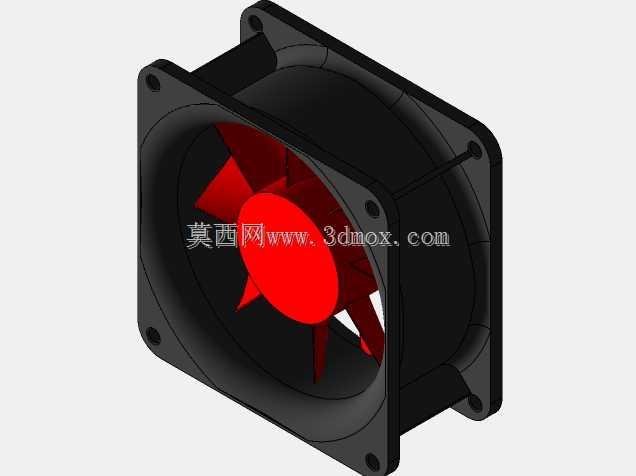

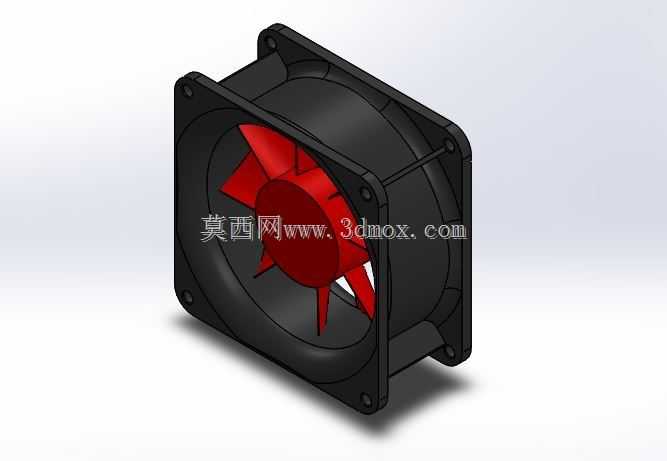

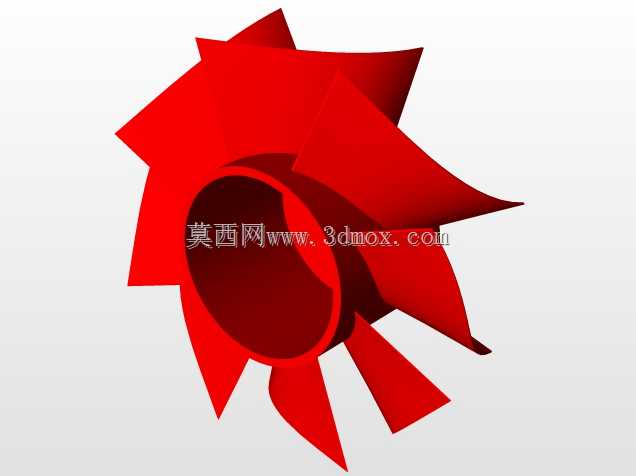

日常做PC硬件结构选型、机箱散热系统搭建时，CPU散热风扇是直接决定处理器持续性能释放的核心风冷组件，不同于普通机箱通风扇，这类风扇的安装边界完全匹配CPU散热模组的固定位要求，常规方形外框的边角预留标准安装孔位，可直接适配主流塔式、下压式CPU散热器的固定支架，安装时无需额外做转接件加工，孔位公差控制在合理范围，能避免安装时出现孔位错位、螺丝锁附滑牙的问题。从结构设计逻辑来看，这款轴流风扇采用外框包裹叶轮的一体化结构，外框做了加厚的加强筋设计，既可以在高转速运转时抑制框架共振，降低运行过程中的异音，也能引导气流形成定向的轴向风道，减少气流在扇框边缘的紊流损耗，提升有效送风效率。叶轮部分采用七叶大倾角曲面设计，叶片的弧度经过流体力学优化，在相同转速下可以输出更大的静压，能够穿透CPU散热器密集的鳍片间隙，把鳍片上蓄积的处理器废热快速带离散热区域，避免热量在鳍片间淤积导致处理器温度墙触发降频。实际应用场景中，这类风扇除了搭配CPU散热器使用，也可根据安装尺寸适配在服务器机箱通风位、工控机散热风道、小型电子设备的风冷散热工位，只要安装孔位、供电参数匹配，就能快速替换同规格的故障风扇，降低设备运维的配件替换成本。设计建模过程中，扇叶与外框的间隙控制在极小的合理范围，既不会因为间隙过小导致扇叶运转时蹭到外框产生异响，也不会因为间隙过大造成气流回流损失风压；扇框的边角做了小圆弧过渡处理，避免安装操作时锐角划伤作业人员，中心的轮毂位置做了内凹结构，用来容纳内置的驱动电机与轴承组件，轴承位的同轴度公差经过严格校核，能保证长时间高转速运转下的动平衡表现，减少扇叶偏摆带来的振动与噪音。做结构设计时还要考虑风扇的接线出线位置，常规出线位设置在扇框侧边的凹槽内，安装时可以顺着散热器的鳍片间隙走线，避免线材被扇叶卷入造成设备故障，扇框表面做了哑光磨砂的表面处理，既可以提升外观质感，也能减少表面反光带来的光污染问题，适配不同风格的装机需求。对于结构设计从业者来说，这类风扇的建模重点在于扇叶曲面的曲率把控、安装孔位的位置精度、动平衡配重结构的预留，建模时需要兼顾零件的注塑生产工艺可行性，避免出现壁厚不均导致的注塑缩水、变形问题，保证量产时的零件良率。
