多接口扩展USB集线器外观结构设计

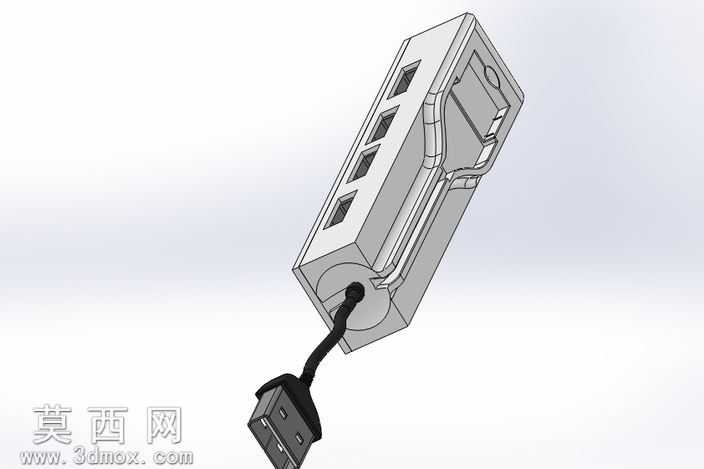

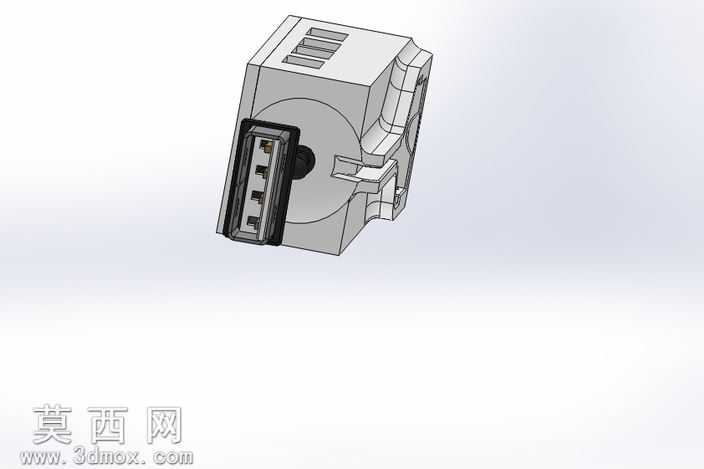

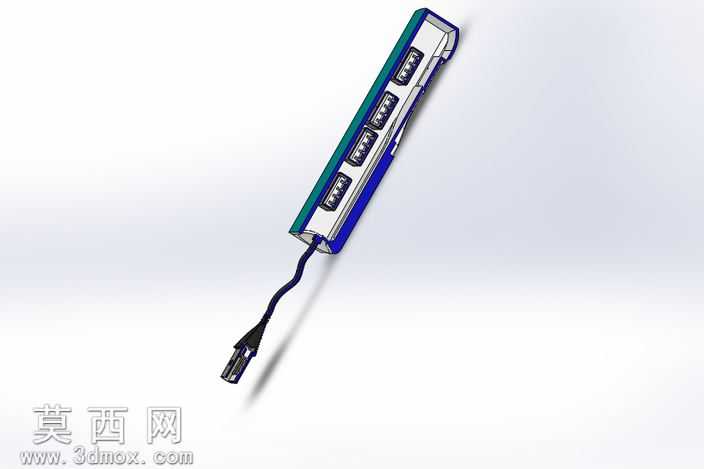

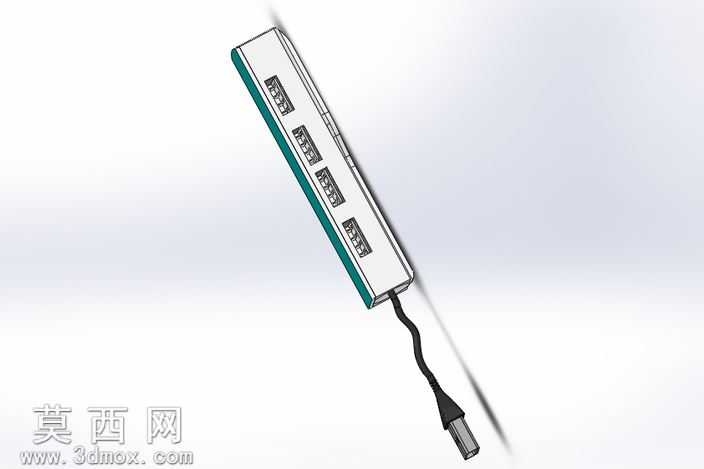

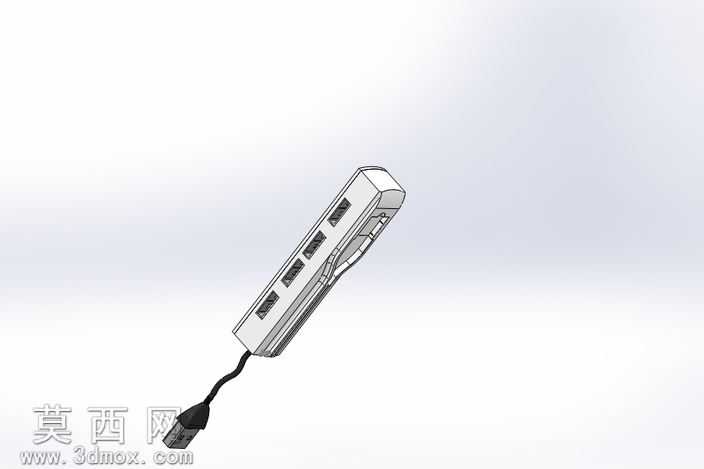

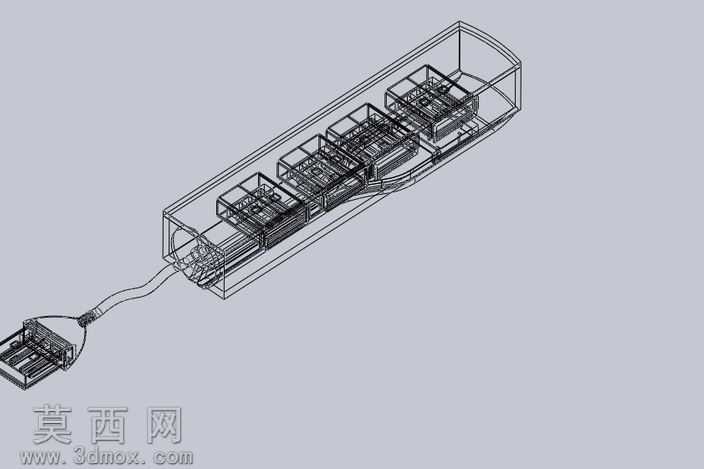

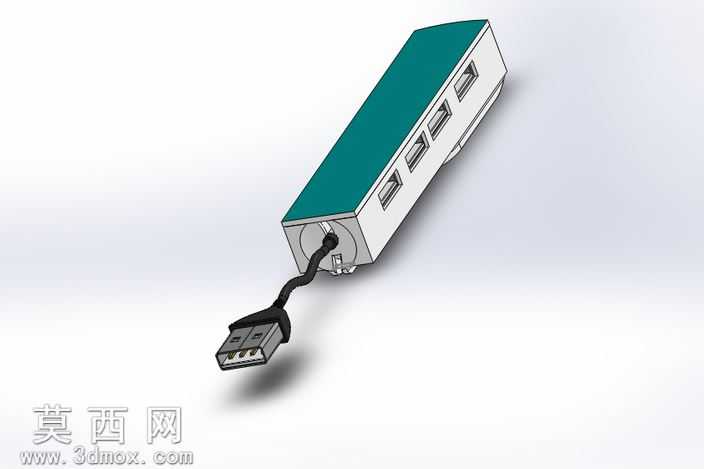

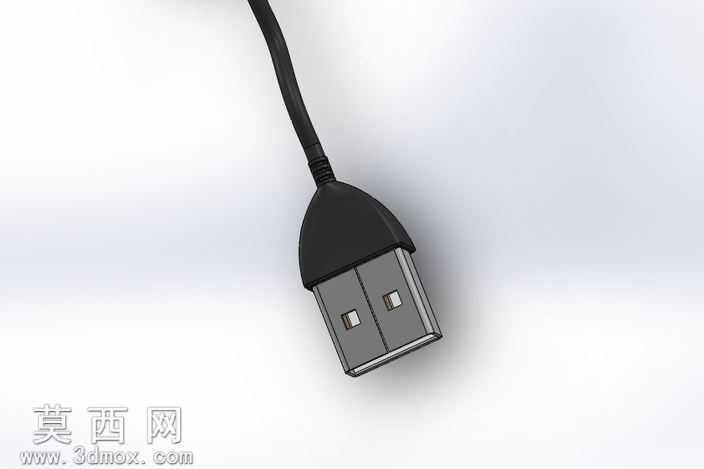

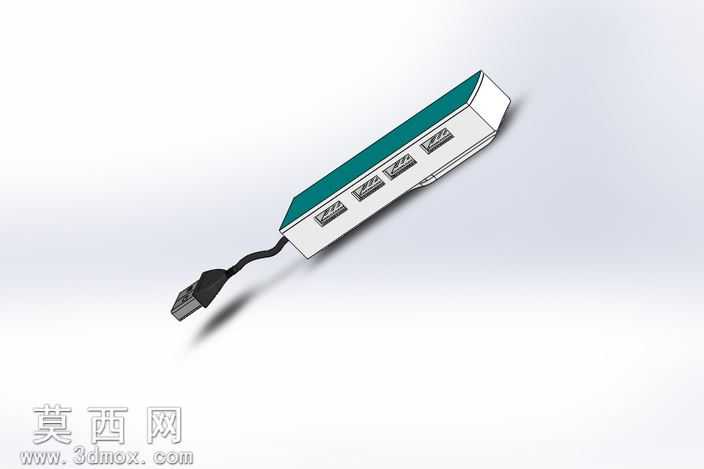

该作品为多接口USB扩展端口的三维设计模型，整体采用一体化长条式机身造型，建模阶段以SolidWorks为核心工具，先通过草图绘制勾勒出机身的基础轮廓，结合拉伸、倒圆角、抽壳等基础特征命令构建出主体壳体结构，针对机身侧面排布的四个USB扩展接口，采用阵列特征配合精准的尺寸约束完成接口槽位的定位，保证每个接口的间距符合通用外设插拔的操作空间要求，避免相邻接口同时使用时出现插头干涉的问题。机身尾部的出线位置做了弧形过渡的防弯折结构设计，建模时通过曲面扫描命令构建出线缆与机身衔接的渐变曲面，既提升了外观的流畅度，也能在实际使用中减少线缆反复弯折带来的线材损耗。机身顶面的装饰凹槽采用切除拉伸配合边线倒角处理，模拟真实产品的防滑与装饰纹理效果，前端的主USB插头部分单独拆分建模，通过装配约束与主体机身完成配合，还原插头与扩展主体的连接结构。材质渲染阶段，主体壳体赋予哑光浅灰色硬质塑料材质，调整材质的粗糙度参数模拟普通ABS工程塑料的细腻磨砂质感，接口内部的金属触片部分赋予亮面金属材质，调整反射参数还原金属接触片的光泽感，连接线缆部分赋予黑色软质橡胶材质，添加轻微的凹凸纹理模拟线材表面的防滑触感。设计过程中充分考虑产品的实用属性，整体机身尺寸控制在便携握持的合理范围内，边角全部做R角钝化处理，避免尖锐边角带来的使用磕碰问题，接口排布采用单侧一字型布局，既方便用户快速识别插拔位置，也能最大化利用机身的侧面空间，在有限的体积内实现多接口扩展的功能需求。模型的结构拆分完全遵循实际产品的生产逻辑，壳体分为上下两部分的扣合结构，内部预留了PCB电路板的安装空间，接口位置的壁厚均匀控制在消费电子产品的常规合理区间，既保证壳体的结构强度，也不会造成材料的不必要浪费，整体建模逻辑清晰，特征参数完整，可直接用于产品外观验证、结构手板打样以及后续的生产开模参考，还原了消费级USB扩展配件的典型设计思路与结构特征。
