台式机CPU散热轴流风扇参数化结构设计

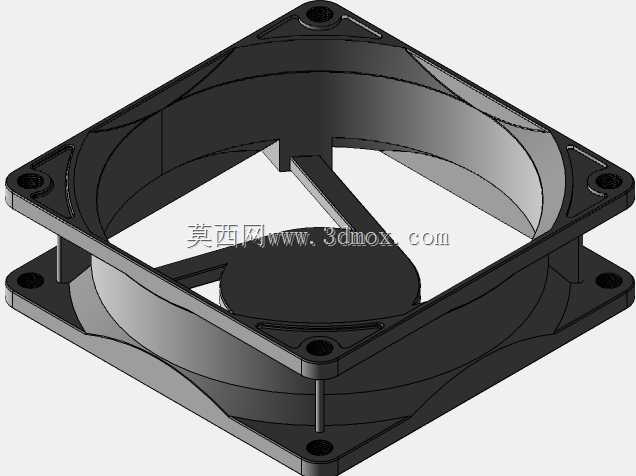

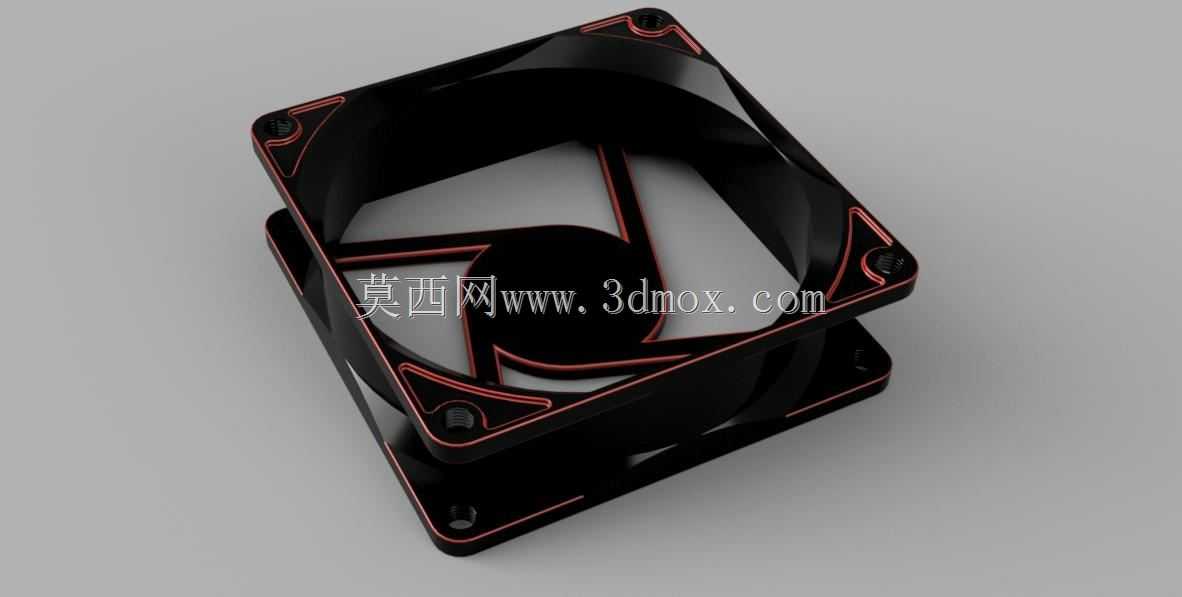

这款轴流散热风扇主要面向台式计算机CPU风冷散热场景，也可适配机箱通风、小型工控设备主动散热、ITX紧凑装机的风道搭建需求，是电子设备主动热管理的核心通用配件。设计阶段采用参数化建模逻辑，所有安装孔位、外框尺寸、扇叶倾角、轮毂直径均设置可驱动参数，调整对应数值即可快速衍生不同规格的同系列风扇，大幅缩短同品类产品的改型迭代周期。外框采用标准方形结构，四个角位预留沉头安装孔，适配行业通用的螺丝安装规格，安装孔的中心距严格遵循桌面级散热风扇的通用安装边界，可直接匹配市售绝大多数CPU风冷散热器扣具、机箱风扇位的安装尺寸，无需额外做转接结构调整。扇叶采用不等距布局设计，可降低运转过程中产生的阶次噪声，扇叶的叶型经过曲面优化，在相同转速下可获得更高的静压值，应对CPU散热鳍片的风阻时能保证足够的穿风量，避免高风阻场景下风量骤降导致的散热效率衰减。外框边缘做了加厚处理，可提升整体结构刚性，安装锁紧螺丝时不会出现框体形变，同时框体内侧做了导风圆角设计，减少进风侧的气流紊流，降低进风损失。轮毂部分预留了电机安装腔，可适配标准尺寸的直流无刷电机，轮毂与扇叶的连接位置做了圆弧过渡，避免应力集中，长期高速运转下不会出现扇叶根部断裂的问题。设计过程中同步考虑了扇叶与外框的间隙控制，间隙值控制在合理区间，既避免扇叶运转时擦碰外框，又能减少间隙处的气流回流损失，提升风扇的整体气动效率。外框的四个安装角位做了减震胶钉的预留槽位，用户可根据需求加装硅胶减震钉，降低风扇运转时的振动传递，减少整机共振产生的噪声。扇叶的前缘做了切角处理，可打散气流通过扇叶时产生的涡流，进一步降低气动噪声，适合对运行噪音有要求的办公、家用装机场景。参数化设计的逻辑覆盖了从外框到扇叶的全部特征，后续若需要调整风扇厚度、扇叶数量、安装孔位尺寸，仅需修改对应参数即可完成模型更新，无需重新绘制全部特征，能够快速适配不同功耗等级CPU的散热需求，也可衍生出用于服务器散热、显卡散热、电源散热的同结构不同规格风扇产品。
