冷却器配套突跳式温控保护器件结构设计

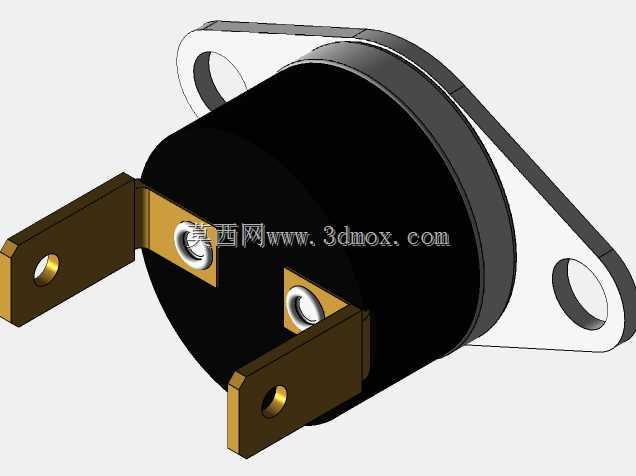

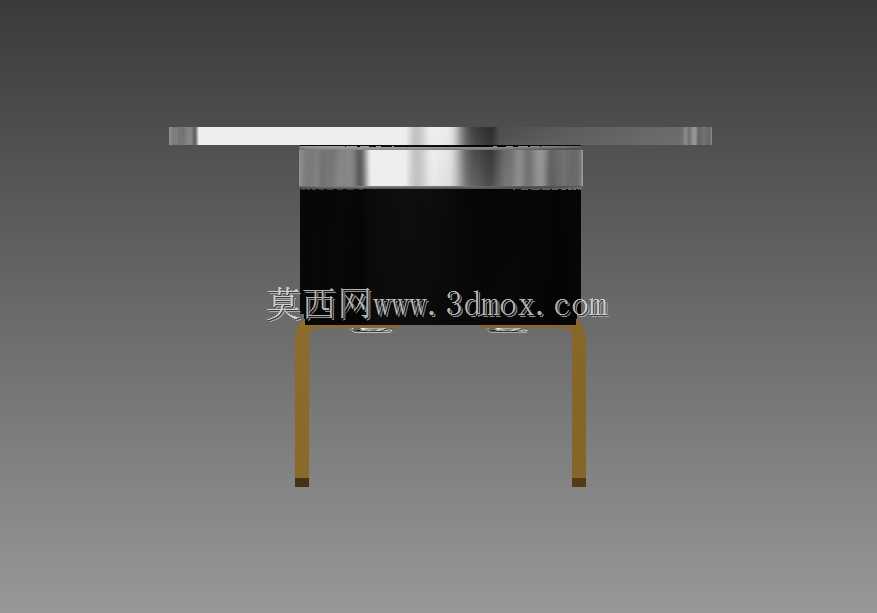

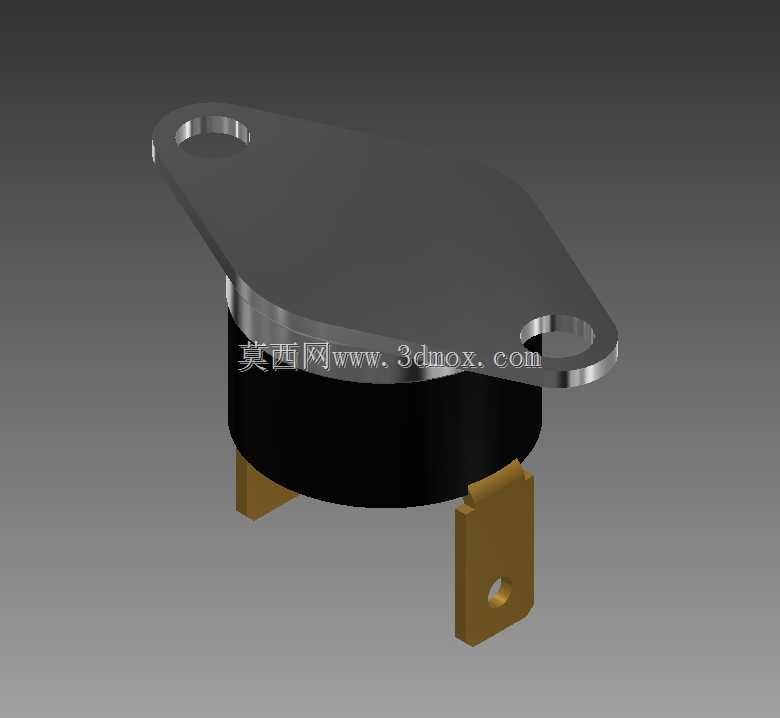

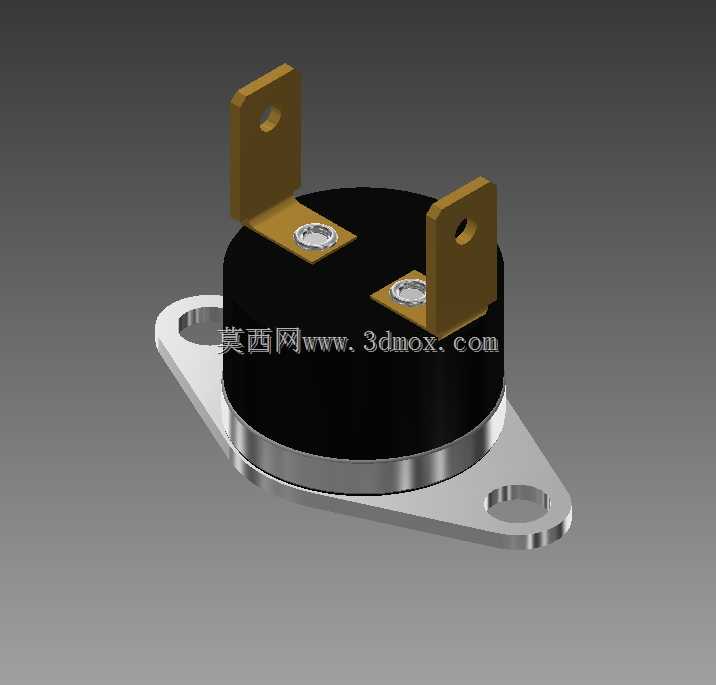

这款温控器件主要配套冷却系统的温度监测与过热保护场景，在工业冷却循环、小型制冷设备、电子散热模组中都有广泛应用，核心作用是在被控介质温度达到动作阈值时快速通断电路，避免冷却系统因过热出现性能衰减、元器件烧毁甚至管路漏液的故障。从结构设计来看，主体采用圆柱状壳体封装内部感温弹片与触点组件，顶部延伸出带两个安装孔的菱形固定法兰，安装时可通过两个M3规格的紧固件直接固定在冷却器的换热壳体表面，法兰与壳体衔接处做了台阶限位，安装时能保证感温面与被控安装面完全贴合，减少热传导的空气间隙，提升温度响应的灵敏度。底部伸出的两个插片式接线端子采用黄铜基材，表面做镀锡处理，既保证导电接触的可靠性，也能适配常规6.3mm规格的快速接插件，现场装配时无需焊接，直接插接即可完成接线，能大幅提升产线装配效率。设计过程中重点考量了器件的安装边界与空间兼容性，法兰的两个安装孔中心距做了标准化适配，可兼容多数常规冷却器的预留安装位，整体突出安装面的高度控制在15mm以内，不会和冷却器周边的管路、散热鳍片产生空间干涉，适合在紧凑的设备内部空间布置。感温触发结构采用双金属片突跳式设计，温度达到设定阈值时内部弹片会瞬间动作，不存在慢跳式触点的拉弧问题，能有效延长触点的电气使用寿命，壳体的封装结构做了卷边压合处理，可满足常规工业场景下的防尘要求，避免粉尘进入内部影响触点接触性能。在实际选型应用中，这类器件通常紧贴冷却器的换热核心区域安装，可实时监测冷却介质或者换热壁面的温度，当冷却系统出现风扇停转、管路堵塞、循环流量不足等异常导致温度超限时，能直接切断加热回路或者散热回路的供电，触发故障报警信号，是冷却系统里不可或缺的安全保护元件。建模过程中对安装孔的倒角、端子的插拔导向斜角、法兰与主体的衔接圆角都做了细节还原，可直接用于设备的装配干涉检查、安装工位的工装设计，也能作为电气布线时的空间占位参考，帮助结构工程师在整机设计阶段提前预留好安装与接线空间，避免后期打样时出现装配干涉的问题。
