多规格金属直齿圆柱齿轮组设计作品

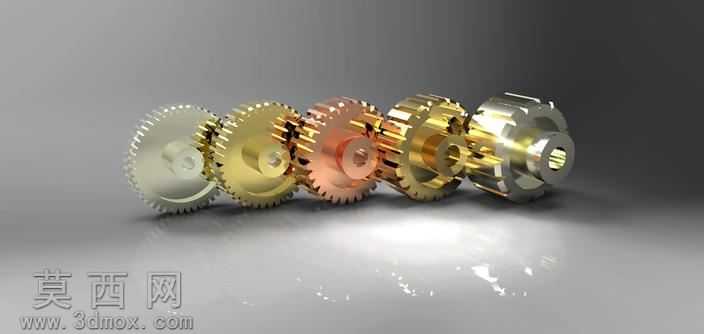

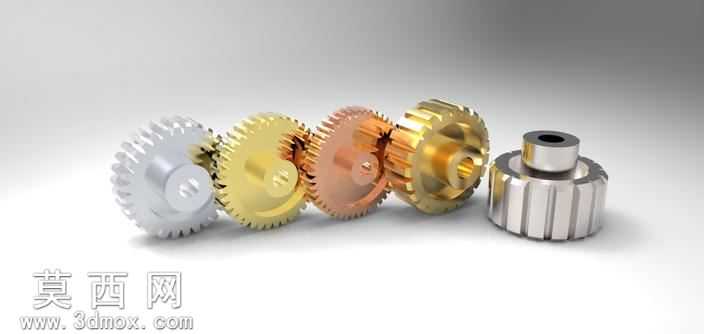

本作品为系列化直齿圆柱齿轮三维设计成果，建模阶段依托参数化设计逻辑搭建齿轮核心结构，先通过齿廓渐开线方程完成标准齿形的精准绘制，确保齿距、齿厚、齿顶高、齿根高的参数符合通用机械传动的公差规范，再针对不同规格的齿轮分别调整模数、齿数、齿宽、中心孔直径、键槽尺寸等核心参数，通过系列化参数配置实现同结构不同规格齿轮的快速生成，无需重复绘制基础齿形，大幅提升系列零件的设计效率。建模过程中对齿轮的轮齿过渡圆角、安装定位轴肩、端面倒角等细节结构做了精细化处理，避免出现应力集中的尖锐结构，保证零件结构符合实际加工的工艺要求，不会出现无法落地生产的不合理结构。材质与渲染阶段，针对不同应用场景的齿轮匹配了差异化的金属材质，分别制作了镀锌钢质感、黄铜质感、锡青铜质感、合金结构钢质感、不锈钢质感五种金属材质，调整不同材质的金属粗糙度、反射率、环境光遮蔽参数，还原不同金属材质在实际光照下的真实质感，比如青铜材质偏暖的哑光金属质感、不锈钢材质高亮的冷调反光效果、镀锌钢表面细腻的磨砂镀层质感都做了精准还原；渲染阶段采用影棚级布光方案，通过主光勾勒齿轮轮齿的轮廓层次，辅光补全暗部结构细节，添加柔和的地面反射效果，突出金属零件的精密质感与工业美感，让不同材质齿轮的视觉区分度清晰直观。结构设计上，每款齿轮都预留了标准的安装轴孔与键槽定位结构，可直接与对应直径的传动轴配合实现扭矩传递，系列齿轮的齿形参数遵循统一的啮合标准，同模数的齿轮之间可实现稳定啮合传动，能够适配不同减速比、不同载荷工况的传动系统使用需求，可直接用于机械传动方案的装配验证、传动结构的运动仿真、产品宣传展示素材制作等场景，设计过程中兼顾了零件的加工工艺性与装配适配性，所有结构尺寸都参考通用机械设计的标准规范，能够直接对接后续的加工生产环节，无需做大幅度的结构调整。
