移动式小型混凝土搅拌设备三维设计

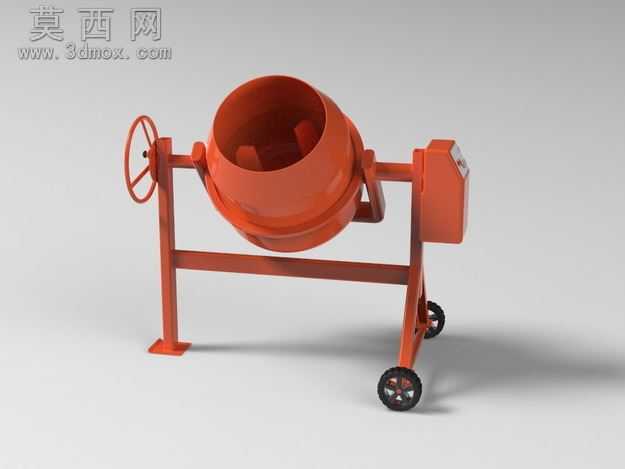

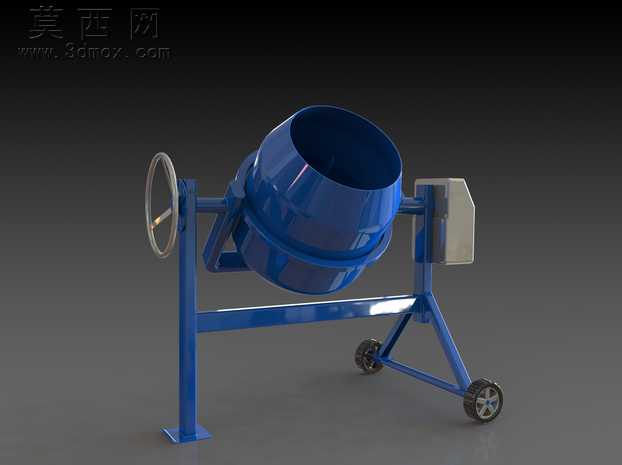

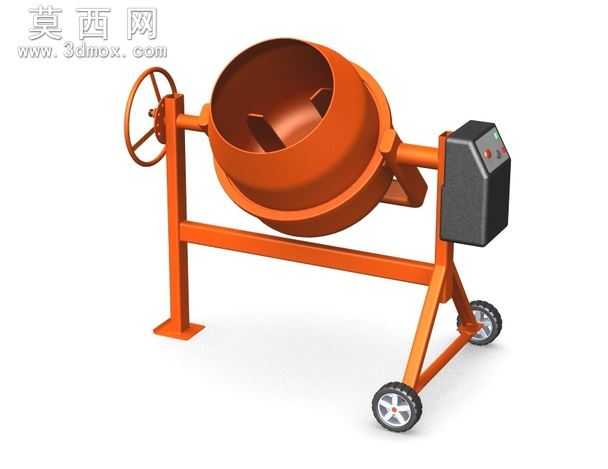

本模型为移动式小型混凝土搅拌机，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循小型工程搅拌设备的实际生产尺寸比例，对设备的各个组成部件进行了精细化的结构还原。模型首先完成了核心搅拌滚筒的结构设计，滚筒采用鼓式结构，内部设置有导向搅拌叶片，能够在滚筒转动过程中实现混凝土物料的提升、翻拌与混合，叶片的倾斜角度经过合理设计，既保证物料搅拌的均匀度，又能在卸料时通过滚筒反转实现物料的顺畅导出。滚筒的支撑结构采用双侧轴承座配合支撑辐条的设计，保证滚筒转动过程中的稳定性，同时在滚筒一侧设置了手摇式转向手轮，通过齿轮啮合结构连接滚筒支撑架，操作人员可通过转动手轮调整滚筒的倾斜角度，适配不同的上料、搅拌、卸料作业姿态。设备的动力单元设置在滚筒侧方，采用一体化的电机与减速箱集成结构，外部设置有防护电控箱，箱体上布置有控制按钮与状态指示灯，还原了真实设备的操作控制布局，电控箱与机架采用螺栓连接的固定方式，方便后期的拆装与维护。设备的支撑机架采用方管焊接结构，整体为三角稳定支撑构型，底部一侧设置两个带橡胶胎面的移动脚轮，另一侧设置固定支撑脚，既可以通过脚轮实现设备在工地现场的短距离移动转场，又能在作业时通过支撑脚保证设备的放置稳定性，避免搅拌过程中出现晃动移位。模型在渲染阶段采用了贴近真实设备的材质表现，机架、滚筒、手轮等金属结构件采用橘红色工业油漆材质，还原了工程设备常用的警示涂装效果，电控箱采用磨砂黑塑料与金属面板结合的材质，脚轮采用黑色橡胶搭配银色金属轮毂的材质，各个部件的材质区分清晰，光影渲染效果真实，能够直观展现设备的外观形态与结构布局。设计过程中充分考虑了小型搅拌机的使用场景，针对家装施工、小型工地修补、农村自建房等小规模混凝土搅拌需求，优化了设备的整体尺寸与结构布局，在保证搅拌容量满足小批量作业需求的同时，尽可能压缩设备的整体体积，提升设备的移动灵活性，所有连接部位的螺栓、铰接点等细节结构都进行了还原，能够为小型搅拌设备的结构优化、改装设计提供直观的三维参考，也可用于工程机械相关的教学演示、方案展示场景。
