混凝土厂双仓水泥筒仓结构设计

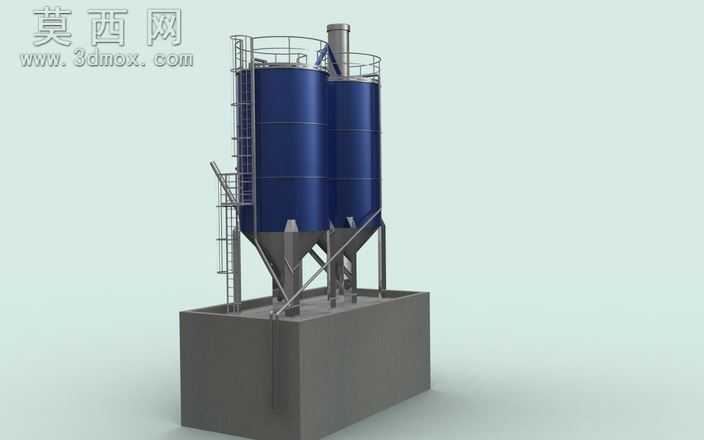

本模型为混凝土生产场景配套的双连体水泥筒仓三维设计，建模阶段采用参数化建模思路，先以基础矩形混凝土基座为定位基准，确定两个筒仓的对称排布间距，保证整体结构的受力均衡性。筒仓主体采用圆柱筒体搭配下部锥形出料斗的经典储料结构，建模时对筒体壁厚做了等比例还原，锥形斗的倾斜角度参考实际水泥物料的安息角设计，确保粉料能够依靠自重顺畅滑落至出料口，避免物料挂壁残留。模型完整还原了筒仓顶部的安全护栏、检修直爬梯、顶部除尘排气装置，以及连接两个筒仓的操作平台，爬梯的踏步间距、护栏高度均符合工业安全设计规范，侧面的支撑斜梁从基座延伸至筒体中下部，通过三角稳定结构强化筒仓抗侧倾能力，适配厂区露天放置的抗风需求。材质渲染阶段，筒体部分采用工业常用的深蓝色防腐金属漆材质，还原钢板焊接筒仓的漆面质感，表面添加细微的颗粒纹理模拟实际使用中的漆面磨损效果；下部锥形斗采用银灰色金属材质，表现钢材焊接后的哑光金属质感；基座部分采用清水混凝土材质，添加自然的水泥肌理与细微色差，还原混凝土基座浇筑后的真实质感；爬梯、护栏、支撑结构采用镀锌钢材材质，表现金属构件的冷硬光泽。设计过程中充分考虑水泥筒仓的实际使用逻辑，双仓设计可同时存储不同标号水泥或掺和料，满足混凝土生产的多配方配料需求，基座预留的出料接口可直接对接螺旋输送设备，将粉料输送至搅拌主机，整体结构排布紧凑，在有限占地面积内实现更大的储料容积，同时预留了检修通道与操作空间，兼顾生产实用性与后期维护便利性。模型对所有焊接节点、连接法兰都做了细节还原，没有省略关键结构件，能够直观呈现水泥筒仓从基座到仓顶的完整构造，可用于搅拌站布局规划、设备教学演示、施工方案模拟等场景。
