混凝土浇筑分配料斗SolidWorks三维模型

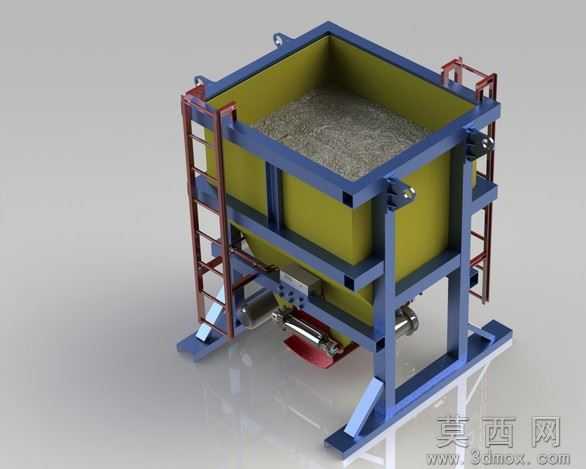

本模型为混凝土浇筑作业专用的分配料斗三维设计成果，建模阶段以施工现场实际浇筑工况的功能需求为核心基准，首先完成整体承载框架的轮廓草绘，通过拉伸、焊接特征搭建蓝色型钢主支撑结构，同步预留爬梯安装位、料斗箱体固定点位，再通过抽壳、加厚特征构建黄色储料箱体，按照2.2立方米有效容积参数反复调整箱体锥段倾斜角度，确保混凝土依靠自重可顺畅下滑无积料死角，最后依次添加双侧检修爬梯、底部气动卸料闸门、侧边振动辅助装置、支脚调平结构等细节部件，所有零件间均添加同轴、面重合、间隙配合约束，完整还原实体装配逻辑。参数设计环节严格匹配现场施工标准，主框架型钢壁厚、箱体板材厚度均按照满载混凝土承重载荷做受力校核，卸料口尺寸适配常规混凝土输送管道接口，爬梯踏步间距、护栏高度符合建筑施工安全规范，支脚底部预留地脚螺栓安装孔位，可直接适配不同工地的固定安装需求，所有参数均保留可编辑特征，设计人员可根据实际项目的容积需求、安装场景快速调整尺寸完成定制化修改。渲染材质环节对不同部件做了精细化材质区分，主支撑框架赋予蓝色哑光金属漆材质还原型钢喷漆效果，储料箱体赋予黄绿色耐磨涂层材质模拟内壁防粘耐磨处理效果，爬梯、护栏赋予红棕色防锈漆金属材质，底部卸料机构赋予金属镀铬与黑色橡胶组合材质，料斗内部添加真实混凝土颗粒纹理材质，通过环境光遮蔽、全局光照渲染参数调整，最终呈现出接近真实工业产品的展示效果，可直接用于方案汇报、施工交底的可视化展示。结构原理上，该分配机构依靠上方进料口接入搅拌车输送的混凝土，物料暂存于箱体内等待分配指令，作业时通过底部气动闸门控制卸料流量，侧边附着的振动装置可在卸料时启动，避免混凝土粘附内壁造成堵塞，双侧爬梯可供检修人员定期检查内壁磨损情况、清理残留结块物料，整体框架采用方管焊接结构具备极强的抗冲击载荷能力，可适配工地现场复杂的重载作业场景。软件兼容方面，模型原生基于SolidWorks2011版本搭建，所有特征树完整保留可编辑，同时导出了STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，无需额外做格式转换或模型修复，不同软件使用场景下均可快速调取模型开展后续工作。研发教学应用层面，该模型可作为建筑机械设计课程的典型教学案例，帮助学习者掌握重载储料容器的结构设计方法、焊接机架的建模逻辑、工况参数的校核思路，也可作为施工装备研发企业的基础参考模型，设计人员可在此基础上添加自动称重模块、远程控制卸料模块，快速迭代出适配装配式建筑施工、大型基建项目的智能化混凝土分配设备，也可用于施工人员的作业培训，通过三维模型直观展示料斗的结构组成与操作注意要点，降低现场培训的理解成本。
