红色外壳便携USB读卡器结构设计

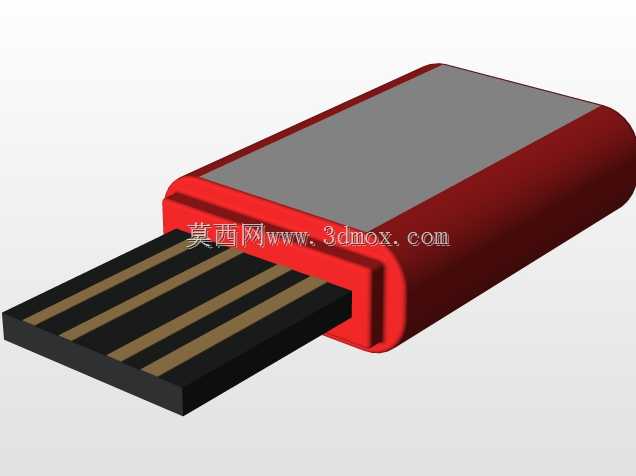

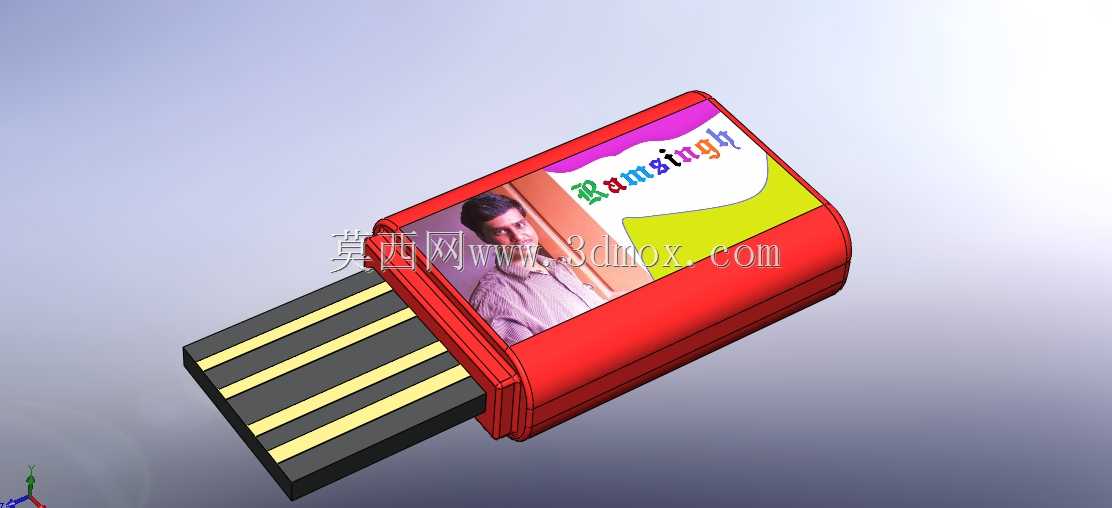

日常办公与数码数据交互场景中，这类便携读卡器是跨设备读取存储卡数据的常用配件，可适配相机、行车记录仪、嵌入式设备所用的标准存储卡，实现存储介质与电脑、工控终端等带USB接口设备的数据连通，解决不同设备间存储接口不统一的传输痛点，在数码维修、现场数据采集、办公文件转存等场景都有较高使用频率。从结构设计来看，这款产品采用插拔式伸缩结构，金手指接触端可在壳体内滑动收纳，闲置时将接触端推入壳体内部，能避免外露的金属接片被磕碰、氧化或是沾染灰尘，有效延长接口使用寿命，使用时只需将接触端推出即可直接插入对应USB接口，无需额外配备保护帽，减少了小配件丢失的风险。外壳采用圆润弧面过渡的长方体造型，整体尺寸控制在常规U盘大小区间，可轻松放入口袋、笔袋或是工装口袋，不会占用过多收纳空间，外壳边缘做了R角处理，握持插拔时不会有硌手的触感，表面的彩印区域可做品牌标识或是个性化图案处理，兼顾实用性与外观辨识度。内部结构分为接触端子固定座、滑动导轨、外壳主体三个核心部分，接触端子固定座采用硬质绝缘材质，精准排布四根USB信号接触片，保证插入接口时的接触稳定性，滑动导轨与外壳内壁的卡扣配合做了限位设计，推出和收纳时都有明确的到位阻尼感，不会出现滑出脱落或是卡滞无法推拉的问题，外壳上下盖采用卡扣式装配，无需额外螺丝固定，组装工序简单，适合批量生产。设计时需要重点考虑插拔受力的结构强度，在接触端根部做了加厚加强筋处理，避免多次插拔后壳体开裂，同时内部预留了存储卡安装的定位槽，保证存储卡插入后与端子接触紧密，不会出现接触不良导致的数据读取失败问题，整体结构没有冗余部件，在满足功能需求的前提下尽可能压缩了产品体积，适配日常便携使用的需求。
