重力与运动配合仿真验证结构方案

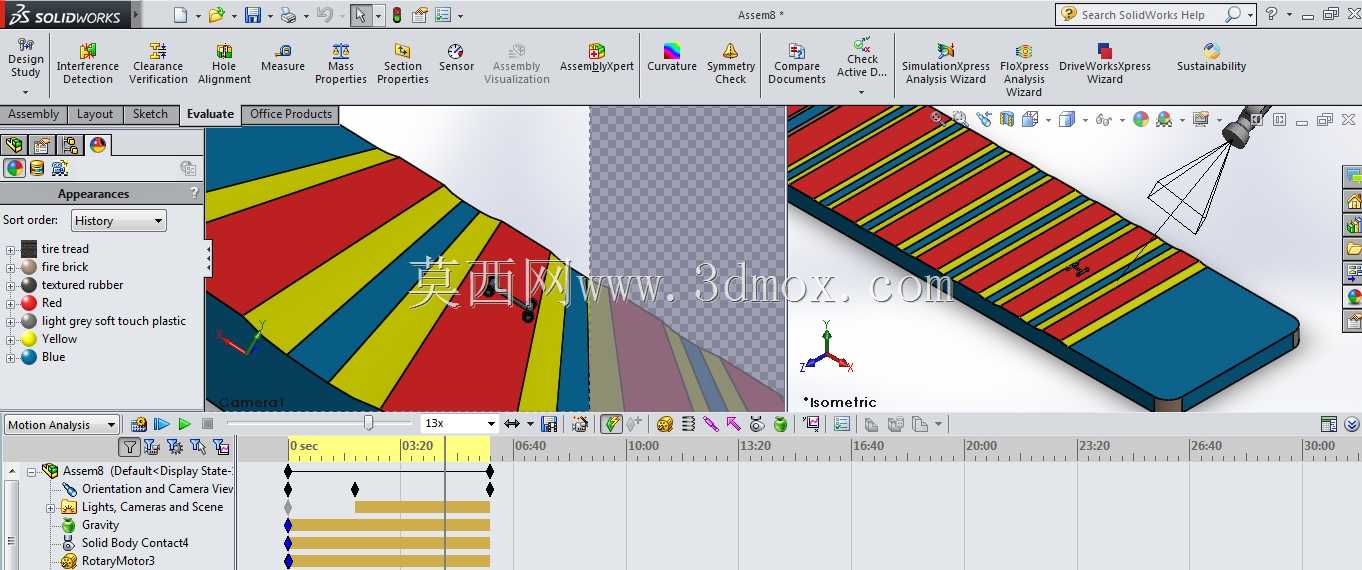

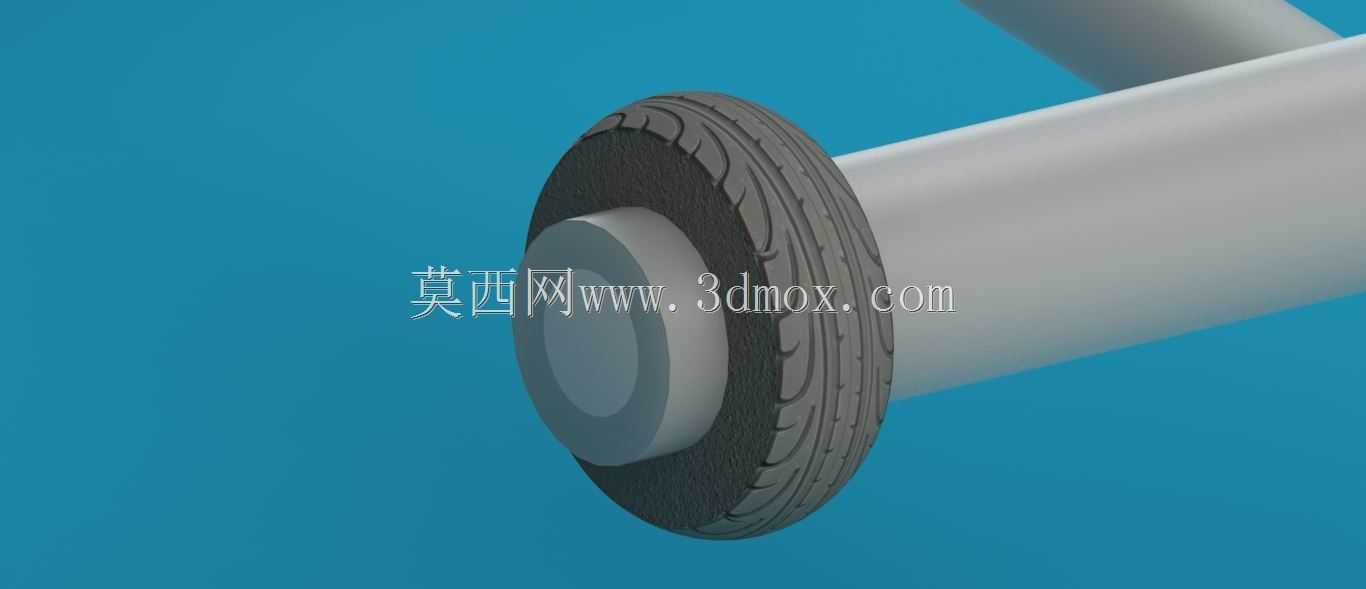

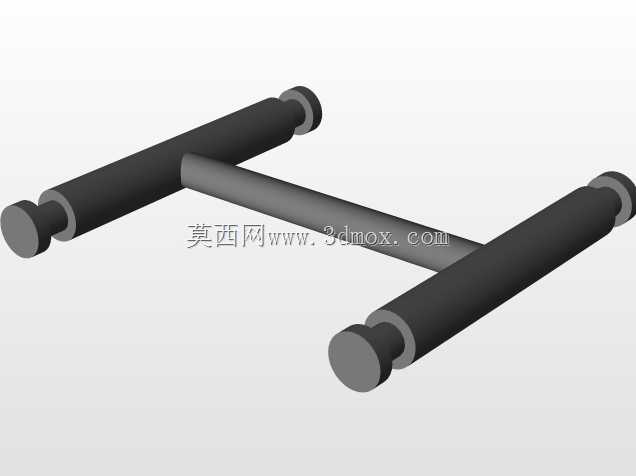

这套重力与运动配合的仿真验证结构，主要面向通用机械传动、物料导向输送类场景的前期方案验证环节，在实际工程应用中，很多带倾斜导向面、依靠重力实现物料滑移或者部件自复位的结构，在开模或者加工前都需要完成这类运动学与重力耦合的验证，避免实际装配后出现卡滞、滑移速度不匹配、部件干涉的问题。从结构设计思路来看，整个模型围绕倾斜排布的导向条结构展开，彩色分区的导向面分别对应不同摩擦系数的接触面设置，在仿真环境中可以直观观测不同摩擦参数下，部件沿导向面滑移的运动轨迹、速度变化以及接触应力分布，不需要加工物理样机就能提前预判结构的运动合理性。模型的导向条采用等间距平行排布设计，单根导向条的宽度、相邻条带的间隙都按照实际输送类结构的常用尺寸边界设置，倾斜段的角度经过多轮仿真迭代调整，既保证重力作用下部件能够顺利沿斜面下滑，又不会因为角度过大导致滑移速度过快产生冲击，导向段末端衔接的水平承接面长度也匹配滑移末端的制动距离要求，避免部件滑出承接区域。在功能特性上，这套仿真模型完整还原了重力加载、接触碰撞、运动约束的全流程设置，配合SolidWorks的运动分析模块，可以直接输出运动过程中的位移曲线、速度曲线、接触力变化曲线，工程师可以根据曲线数据调整导向面的粗糙度参数、倾斜角度、导向条间距，优化整个运动过程的平顺性。安装边界方面，整个结构的安装基准设置在底部的安装基板上，基板预留了标准的安装孔位，可以直接集成到小型物料分拣设备、零件自溜输送料道、重力式复位机构的整体装配中，不需要额外做安装接口的二次修改。在实际工程调试中，这类仿真验证可以大幅减少物理样机的试错成本，以往需要反复修磨导向面角度、调整配重的工作，在仿真环境中只需要修改参数就能快速得到验证结果，尤其适合小批量非标设备的前期方案设计阶段，能够有效缩短结构研发周期，避免后期装配阶段出现结构性的运动干涉问题。模型中的接触对设置完全按照实际金属与非金属接触的参数预设，不同颜色的面域对应不同的材料属性，工程师可以根据自身实际使用的材料直接替换对应参数，不需要重新逐个设置接触约束，大幅提升仿真前处理的效率。
