透明结构RJ11电话水晶头三维数模

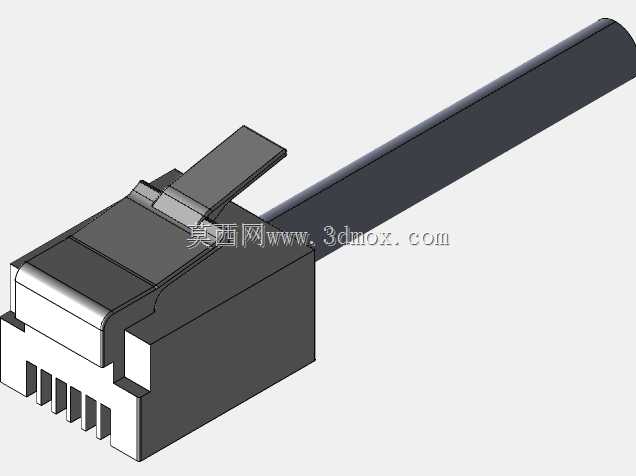

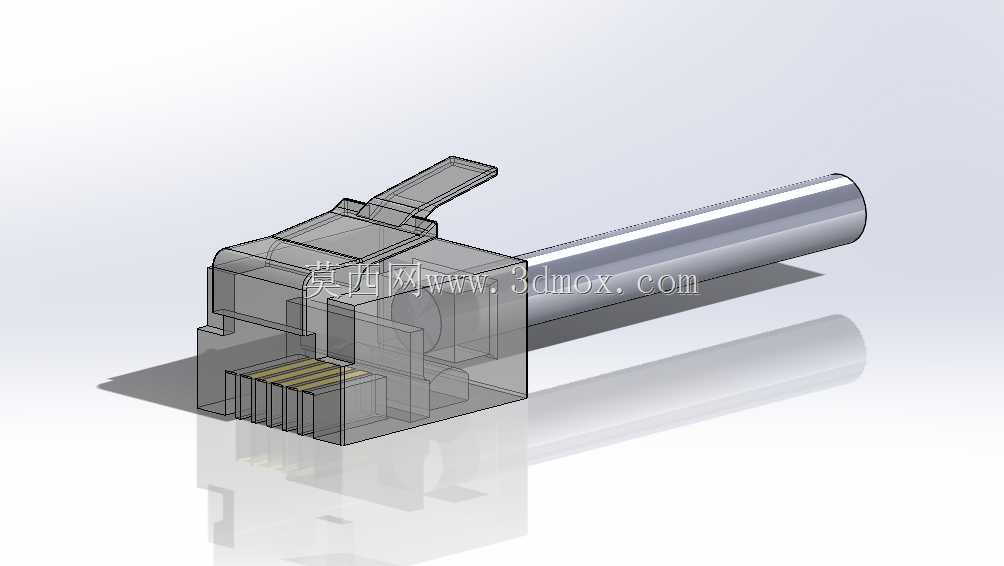

日常通讯布线作业里，这类水晶头是语音链路末端最常见的连接部件，多用于固定电话终端、调制解调器语音接口、小型程控交换机分机端口的端接场景，是模拟语音通讯、早期低速拨号网络链路里不可缺少的基础连接件。做这个数模的时候，首先要还原实际产品的装配逻辑：外部透明PC壳体做了半透明可视化处理，能清晰看到内部8P2C/6P4C对应的金片排布结构，尾部的弹片卡扣是核心功能结构，设计时要保证卡扣按压行程符合实际插拔手感，插入标准RJ11端口后卡扣能卡入端口卡槽，避免线缆受拉时接头松脱，同时弹片的弯折角度要控制在合理范围，反复插拔后不会出现塑性断裂。尺寸边界上，插头本体部分的长宽高严格对应英制规格0.38英寸×0.40英寸×0.57英寸，建模时特意区分了插头本体和尾部出线的护套部分，没有把电源线缆的长度计入接头本体尺寸，避免选型人员对接头安装空间产生误判——实际布线时，这个尺寸边界直接决定了面板暗盒、设备端口旁的预留空间是否足够，比如嵌入式墙面电话面板的内部空腔深度，就要匹配接头插入后的总突出长度，不然会出现面板盖无法闭合的问题。内部的金片接触端做了等距排布，每片金片的刺入角度对应线芯压接位置，建模时还原了金片前端的尖角结构，实际压接时这个尖角会刺破线芯绝缘层直接和铜导体接触，不需要提前剥除线皮，能大幅提升端接效率。尾部的线缆导入段做了锥形过渡，能减少线缆弯折时的应力集中，避免靠近接头位置的线芯因为反复弯折出现断芯故障。壳体侧面的防滑纹理也做了还原，实际插拔时手指捏持这个位置能增加摩擦力，方便施力拔出接头，不会因为手滑拉扯线缆造成线芯拉脱。做这类接插件数模的时候，最容易忽略的就是插拔方向的导向结构，模型里还原了接头端口处的倒角导向，插入对应母座时能自动对位，不会出现插反、针脚顶弯的问题，这个细节在做整机端口布局、布线装配仿真的时候尤为重要，如果数模漏掉导向倒角，做虚拟装配时就会出现干涉误报，影响整体装配校验的准确性。
