针柱式方形电子散热冷板结构设计

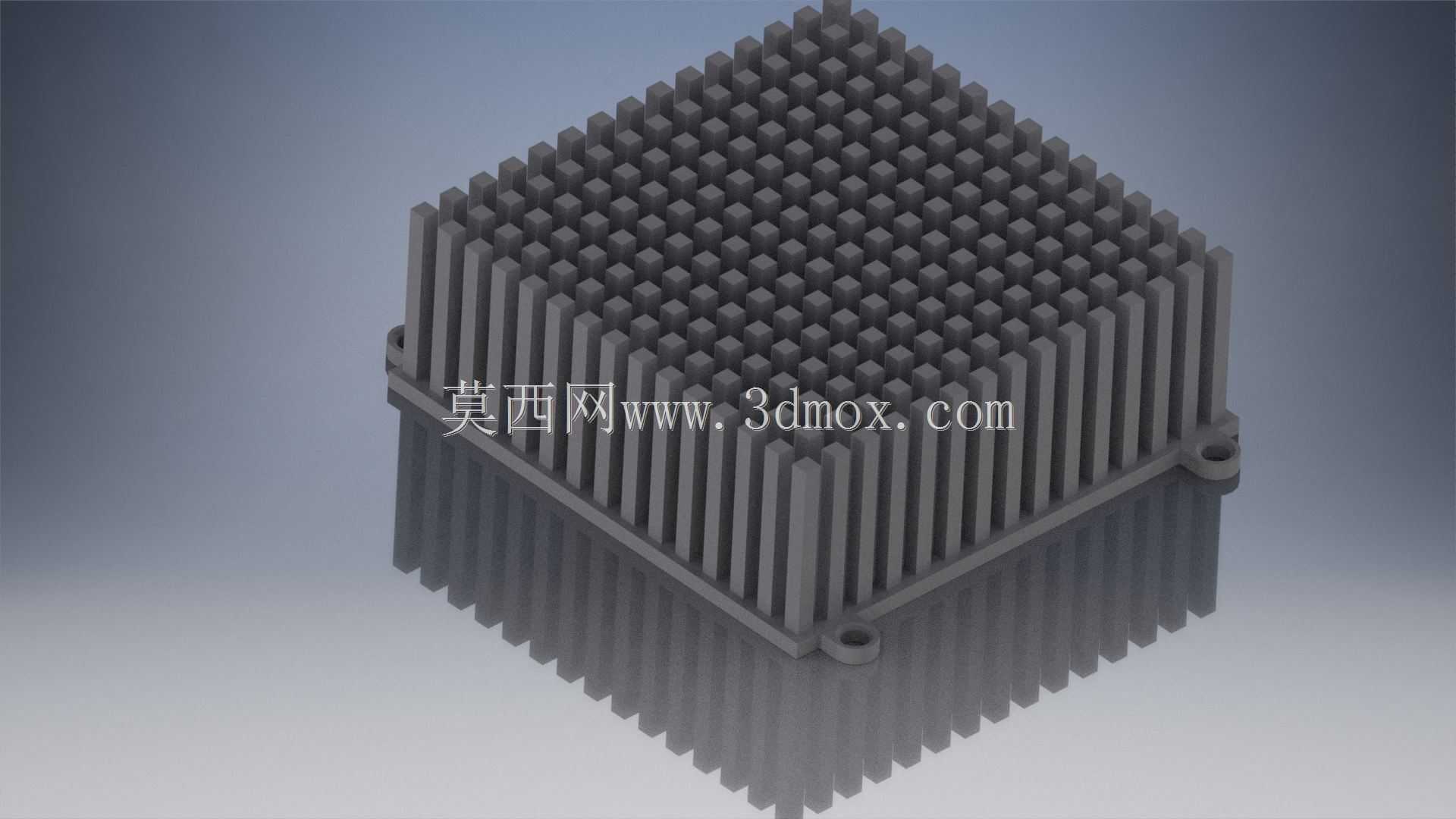

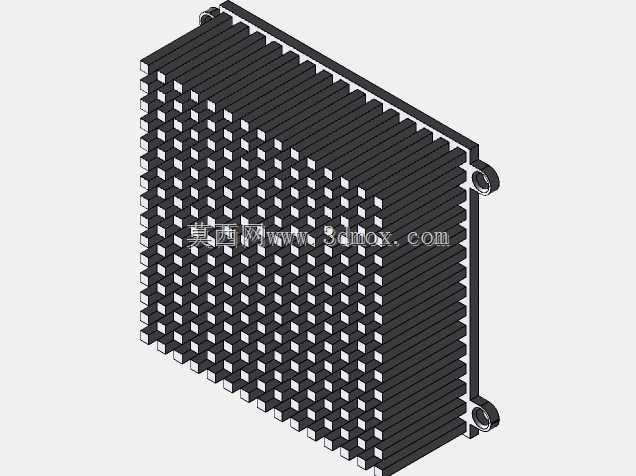

这类针柱阵列式散热结构，多用于高功率密度电子设备的被动或主动风冷散热场景，常见于工控主板功率模块、嵌入式计算单元、大功率电源模块、伺服驱动板卡的发热源贴合散热，相比传统平直鳍片的散热结构，交错排布的针柱能够在气流通过时不断切割风场，破坏鳍片表面的层流边界层，提升单位体积的换热效率，在有限的安装空间内实现更高的热交换通量。设计之初需要先匹配发热源的热耗散功率，核算不同风速下的热阻参数，针柱的排布密度、单根针柱的截面尺寸、整体鳍片的高度都需要结合风道的风阻特性做平衡——如果针柱排布过密，会大幅提升风道风阻，导致实际通风量下降，反而削弱散热效果；如果针柱过于稀疏，则换热面积不足，无法满足发热器件的温升控制要求。整体结构采用一体化切削或者压铸成型的工艺路径，底座部分保持足够的平面度，用于和发热器件的表面贴合，降低接触热阻，底座边缘预留的安装耳位带通孔结构，匹配标准规格的紧固螺丝，安装时可以通过螺丝将散热冷板压紧在发热器件表面，中间可搭配导热界面材料填充微观间隙，进一步降低接触热阻。安装边界上，方形底座的轮廓尺寸需要完全覆盖发热源的贴合区域，避免出现局部热堆积，鳍片的整体高度需要匹配设备内部的风道预留空间，不能和周边的板卡、结构件产生干涉，针柱的阵列排布方向可以适配设备内部的主流风道走向，让气流能够顺畅穿过针柱间隙，带走鳍片表面传导的热量。结构设计上，针柱采用等截面方形柱体交错排布，相邻针柱之间的间隙保持一致，既保证了成型过程中的工艺可行性，避免压铸或者切削加工时出现结构变形、断柱的问题，也让整个散热面的气流分布更加均匀，不会出现局部区域无风的散热死区。边缘的安装耳位做了局部加厚处理，避免安装锁紧时出现结构断裂，耳位的通孔位置做了沉台设计，让螺丝锁紧后头部不会突出结构表面，节省安装空间。这类散热结构相比铝挤型的平直鳍片散热器，在相同的外形尺寸下能够提升30%左右的有效换热面积，同时风阻特性更适配小风量高静压的轴流风扇，在密闭或者半密闭的工控设备腔体内部，能够在有限的通风条件下将发热器件的工作温度控制在额定范围内，保障电子元器件长期稳定运行，避免因为过热出现性能降频、器件寿命衰减的问题。
