APC在线式1500VA不间断电源结构设计

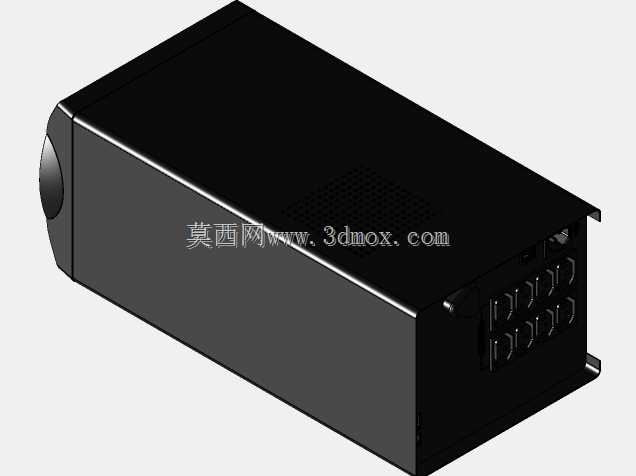

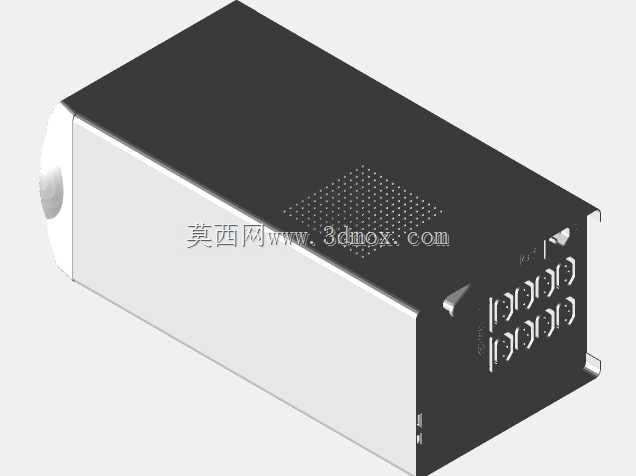

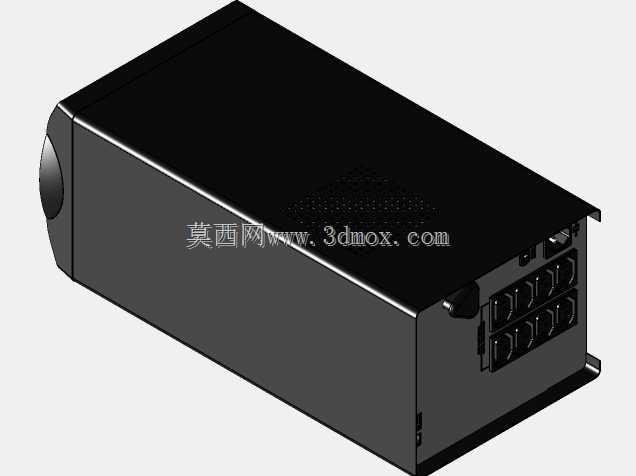

在中小规模机房、工业控制现场、桌面办公精密设备供电场景中，不间断电源是应对电网波动、突发断电的核心保障设备，本次呈现的1500VA规格智能UPS，在结构设计阶段就充分考虑了桌面放置、机柜下层安装两类主流部署场景的边界要求。从外形结构来看，整机采用卧式长方体金属壳体设计，壳体采用1.2mm厚冷轧钢板折弯成型，表面做黑色哑光喷塑处理，既可以屏蔽内部功率器件的电磁干扰，也能在长期使用中抵御轻微磕碰与环境潮气侵蚀，壳体边角做R5圆角过渡处理，避免安装维护过程中划伤操作人员。设备后侧排布8个国标输出插座，分为两组独立输出回路，可分别为核心负载与非核心负载提供供电输出，插座旁预留了通讯扩展接口位，可搭配监控模块实现远程供电状态监测、负载功率统计、电池剩余续航预估等智能功能。设计过程中，内部腔体做了明确的功能分区：靠近前面板的区域为电池仓，可容纳多节阀控式铅酸蓄电池，电池仓与后侧功率板、逆变模块之间设置金属隔离挡板，既可以阻断电池异常发热对功率器件的影响，也能在电池出现漏液等故障时避免故障范围扩大；壳体顶面开设矩阵式通风孔，对应内部散热风道走向，配合内置低转速轴流风扇形成自然进风、强制排风的散热路径，在满负载运行状态下可将内部功率器件的温升控制在合理区间，避免长期高温运行加速器件老化。安装边界方面，整机底部设置四个橡胶防滑脚垫，桌面放置时可增大与接触面的摩擦力，避免设备被意外拖拽移位；壳体后侧预留两个标准挂耳安装孔位，可适配19英寸标准机柜的下层安装空间，安装深度仅为常规2U服务器的三分之二，不会占用过多机柜内部纵深空间，适配各类紧凑部署场景。从实际使用角度出发，前面板左侧设置内嵌式状态指示灯区域，可直观显示市电接入状态、电池供电状态、负载占比、故障告警四类核心状态，无需连接监控软件即可快速判断设备运行状态，日常巡检时可快速识别异常。结构设计阶段还充分考虑了维护便捷性，壳体上盖采用四颗手拧螺丝固定，无需专用工具即可快速拆卸，更换电池、清理散热风道积尘、检修内部器件时操作效率更高，电池仓采用抽拉式托架设计，更换电池时无需完全拆开整机，仅需拆下前面板挡板即可抽出托架完成电池更换，大幅降低后期维护的操作难度。
