3D打印NB-9L相机外接供电假电池结构

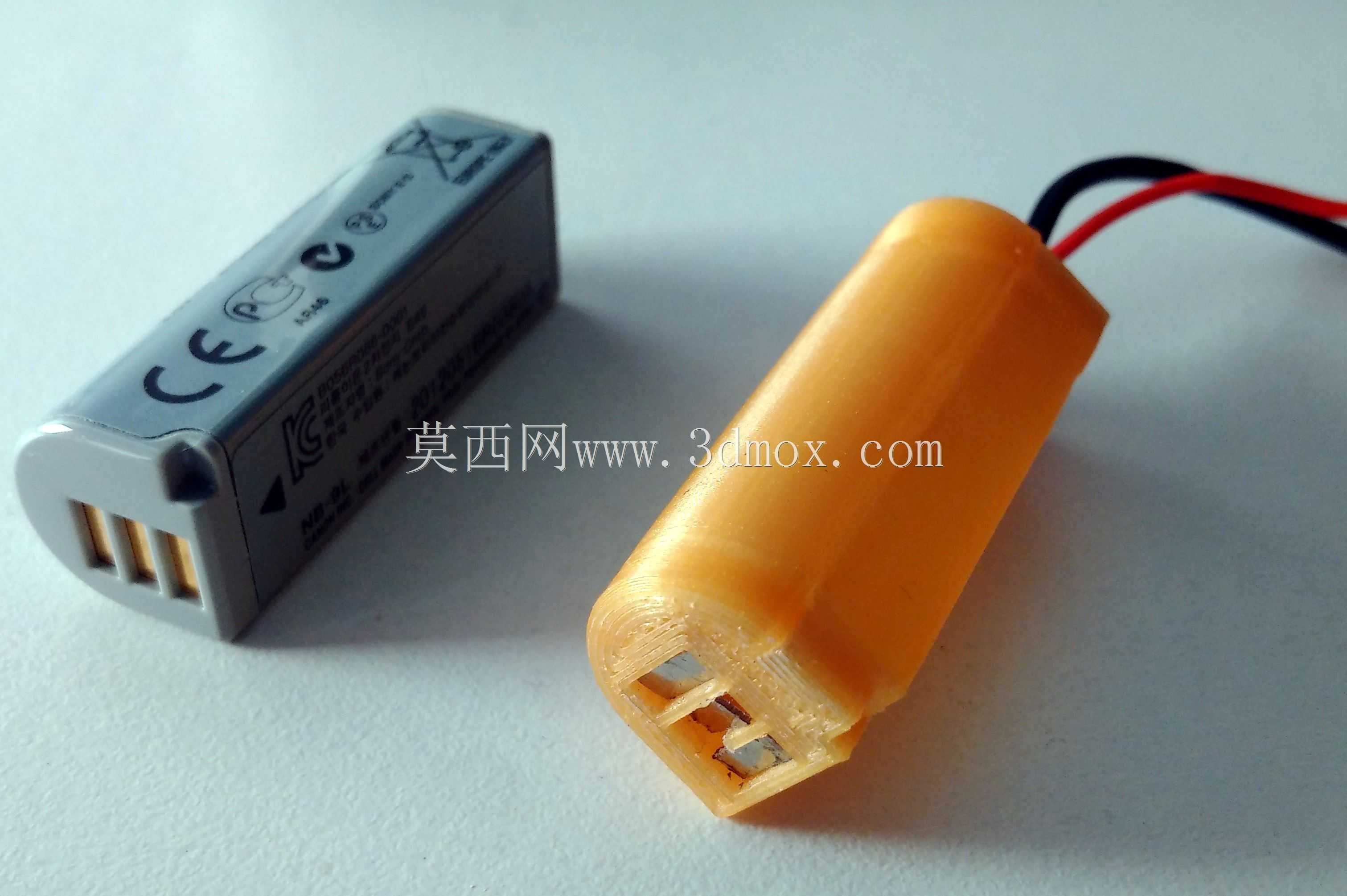

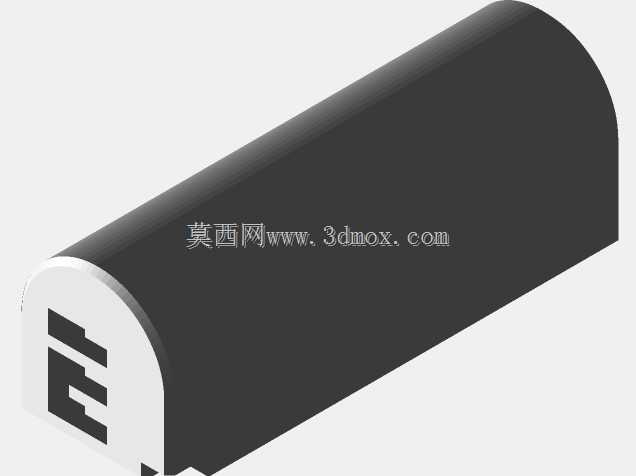

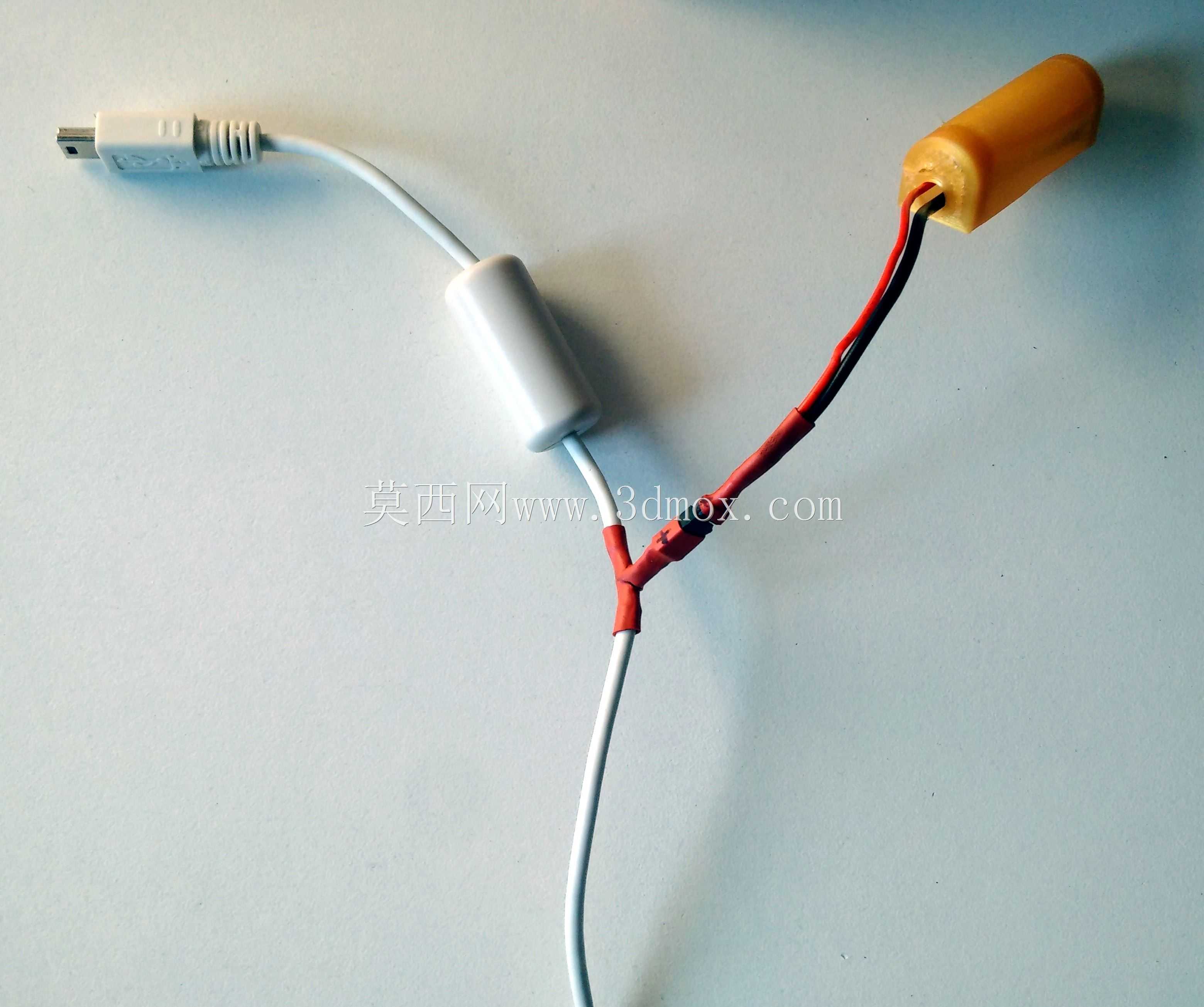

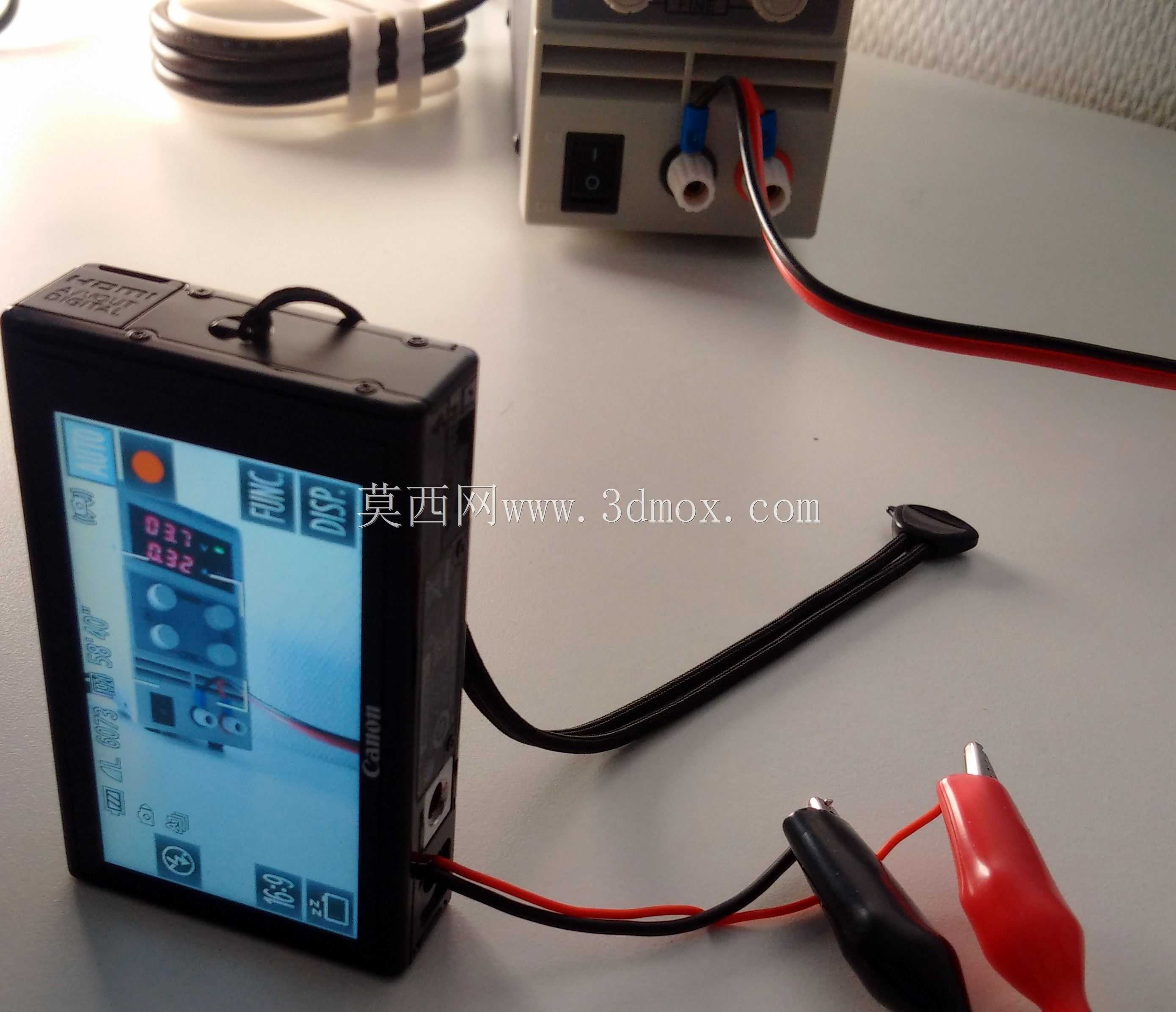

在数码影像设备的日常使用场景中，不少使用NB-9L规格电池的小型相机，都存在原装电池容量有限、长时间固定机位拍摄时续航不足的问题，尤其是在延时摄影、室内固定机位直播、长时间联机拍摄这类场景下，反复更换电池不仅打断拍摄流程，还可能错过关键画面，外接供电假电池就是为解决这类痛点设计的适配配件。这款3D打印制作的假电池，完全复刻原装NB-9L电池的外形轮廓与接口位置，能够直接插入相机的电池仓内，不需要对相机机身做任何改装，不会破坏相机的原有结构，也不会影响电池仓盖的正常闭合。设计过程中首先要精准匹配原装电池的安装边界，所有外形尺寸都严格参照原装电池的实测数据制作，包括电池仓卡位的凸起、凹槽位置，接口处的金属触点对位精度控制在0.1mm以内，避免插入后出现接触不良、卡滞或者无法完全就位的问题。假电池的壳体采用3D打印工艺制作，内部预留了导线穿入的通道，从壳体尾部引出正负极导线，可外接USB电源或者墙面稳压电源，为相机提供持续稳定的电力输入，完全替代原装电池的供电功能，不需要再依赖内置电芯储电。不同于原装电池的密封结构，这款假电池的壳体只需要承担结构定位、触点固定和导线防护的作用，壁厚控制在1.2mm，既保证足够的结构强度，避免插拔过程中出现壳体开裂，也能控制整体重量，插入相机后不会给电池仓带来额外的负重压力。触点部分采用和原装电池一致的铜质接触片，保证导电性能稳定，长时间通电也不会出现过热或者接触电阻过大的问题，导线出口处做了圆角过渡处理，避免反复弯折导线时出现线皮破损、内部线芯断裂的情况。实际使用时，只需要将假电池按照原装电池的插入方向推入相机电池仓，确认触点完全贴合后，将引出的导线连接到对应的稳压供电模块上，就可以实现长时间不间断供电，不管是数小时的延时拍摄，还是持续的联机数据传输，都不需要担心电量耗尽的问题，也省去了多块电池轮换充电的麻烦。这种假电池结构也可以适配其他同规格电池的相机改造，只需要调整对应的外形尺寸和触点位置，就能快速制作出对应型号的外接供电配件，3D打印的制作方式也让小批量定制、个人改造的成本大幅降低，不需要开模就可以快速得到适配的结构件。
