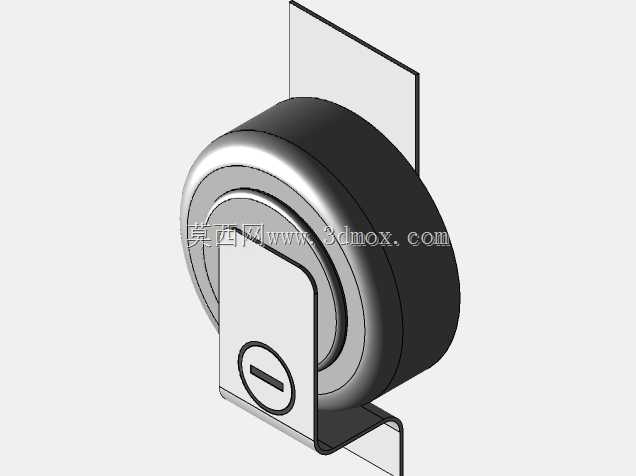

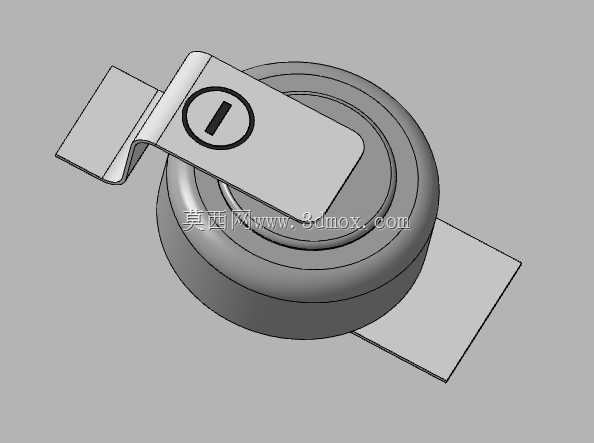

卧式宽端子3.3V纽扣式超级电容结构

做便携设备、低功耗工控板的储能备份选型时，这类纽扣式超级电容的三维结构参考价值很高，很多刚接触板级储能设计的工程师容易忽略安装边界和端子走向，导致PCB打样后出现干涉、焊接不良的问题。这款宽端子对侧布局的纽扣超级电容，核心用途是在主电源掉电时给RTC时钟、低功耗存储芯片提供短时维持供电，相比传统纽扣电池，它没有充放电循环寿命的短板，大电流脉冲放电能力更强，适合需要频繁短时掉电备份的场景，比如智能电表、手持检测设备、车载小型控制模块的掉电数据保存回路。从结构设计来看，电容主体采用卷绕式电芯封装在圆形金属壳内，壳体做了滚边密封处理，能避免日常使用中电解液渗漏，两个引出端子采用弯折成型的镀锡钢带，分别从壳体上下对侧引出，端子的平面段做了加宽处理，一方面是降低端子自身的接触电阻，提升大电流放电时的载流能力，另一方面加宽的焊接面能提升SMT回流焊时的焊点强度，减少震动环境下端子脱焊的概率。做三维建模时要重点关注几个安装边界：首先是电容主体的圆柱直径和总高度，这两个尺寸决定了PCB上需要预留的圆形禁布区范围，以及壳体上方到设备外壳的安全距离，要避免外壳压到电容顶部的密封端；其次是两个端子的弯折高度和伸出长度，端子的下平面到电容底部的距离要匹配PCB焊盘的厚度，保证焊接时端子能完全贴合焊盘，不会出现虚焊浮高的问题，端子伸出壳体的长度要控制在合理范围，过长会占用多余的板上空间，过短则会导致焊接时焊锡爬升到端子弯折处，造成应力集中。另外端子上的极性标识做了凹陷式冲压处理，建模时要还原这个标识特征，方便生产环节的极性检查，避免贴装时出现极性反接的问题。在实际选型应用中，这类电容的安装位置要尽量远离板上的发热元件，比如功率电阻、稳压芯片，因为超级电容的高温老化速度会随温度升高明显加快，建模时可以提前预留出隔热空间，同时端子的弯折半径不能过小，避免钢带出现应力裂纹，影响长期使用的可靠性。
