在工业设备运维、电机检修、传动部件更换的现场场景中,过盈配合安装在电机轴、减速机输入输出轴、传动轴上的轴承拆卸,一直是一线维修人员需要谨慎处理的工序——如果采用撬棍撬动、锤击敲击的野蛮拆卸方式,很容易造成轴承外圈变形、轴颈表面划伤、轴承保持架崩裂,甚至直接损伤设备主轴的配合面,导致后续新轴承安装精度不足,设备运行时出现振动超标、温升过快、轴承寿命骤减的问题。这套三爪结构的拉拔器,就是针对这类过盈配合轴承拆卸需求设计的专用工装,完全规避了传统拆卸方式对零部件的损伤风险。

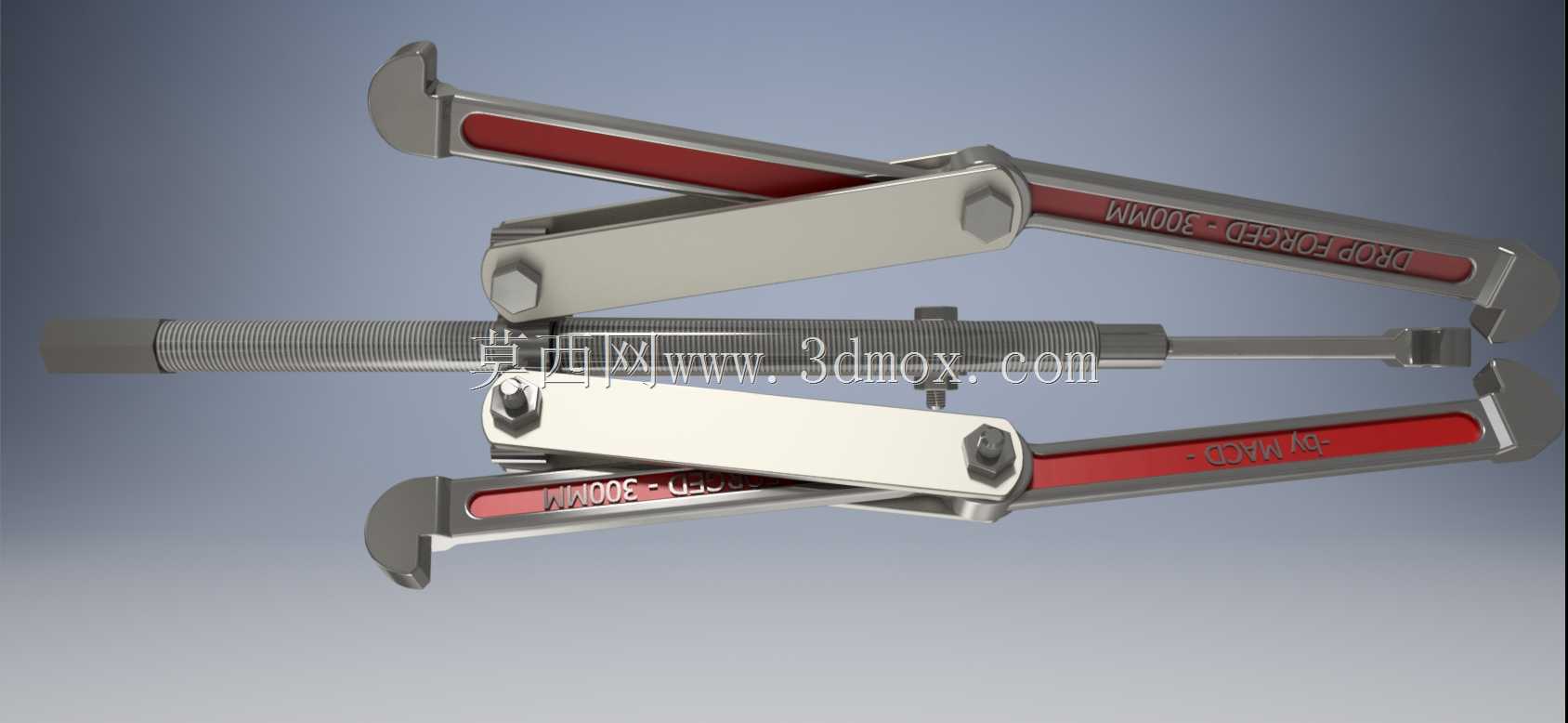

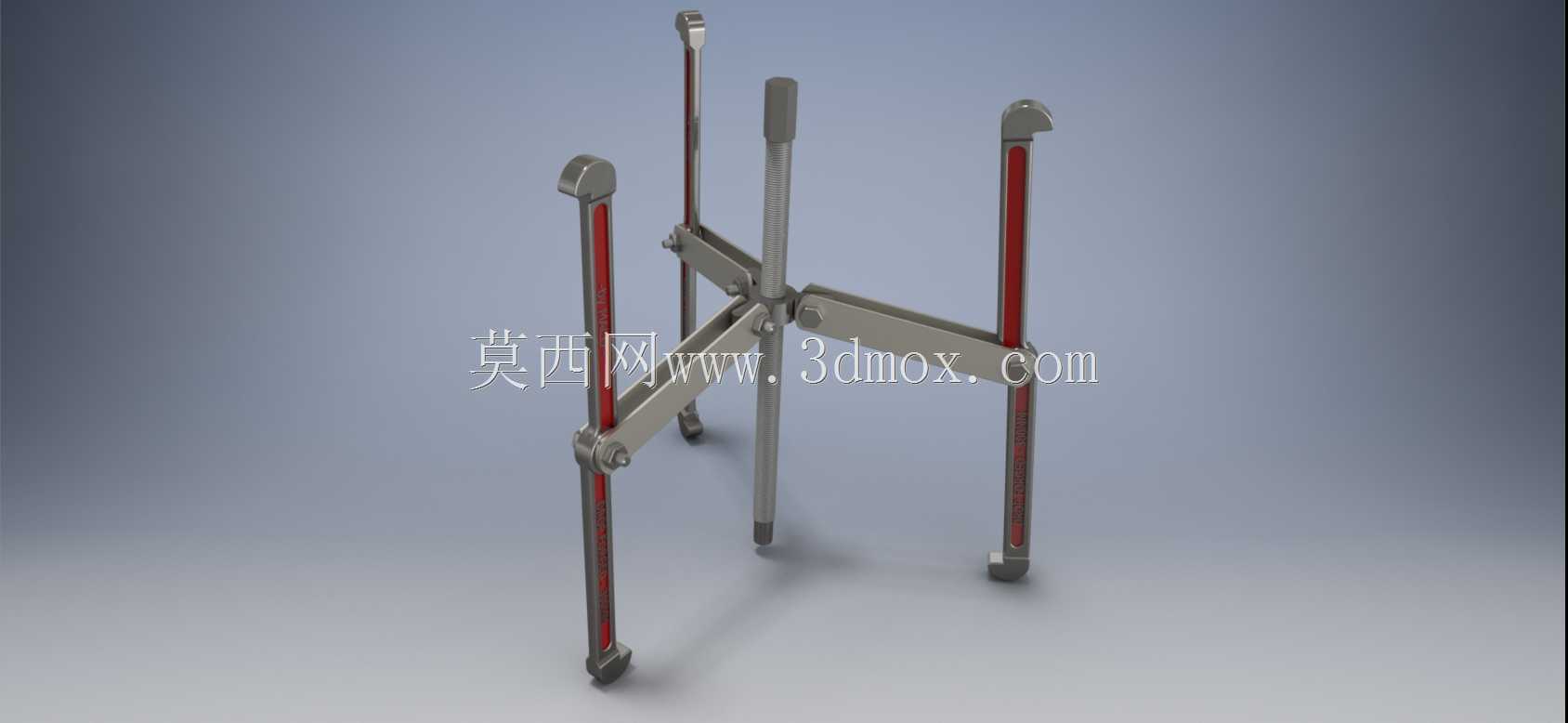

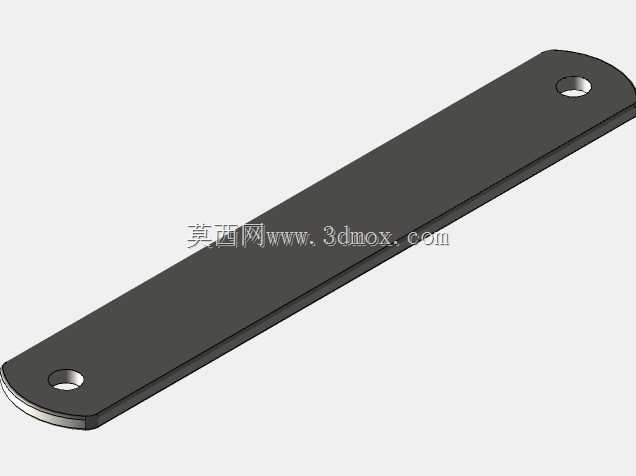

从结构设计逻辑来看,这套工装采用中心顶杆配合三爪同步联动的布局,中心位置的顶杆采用梯形传动螺纹,旋转时可以输出稳定的轴向顶推力,顶杆端部做了圆弧倒角处理,顶持轴端中心孔时不会打滑,也不会在轴端加工面上压出凹痕。三个拉爪沿中心轴线呈120°均匀分布,这种布局可以让拉拔力沿轴承周向均匀传递,避免单侧受力导致轴承倾斜卡滞,甚至掰断拉爪的问题。拉爪与中心滑动架采用铰接连接,可根据待拆卸轴承的外径尺寸调整张开角度,适配一定尺寸范围内的深沟球轴承、圆锥滚子轴承、圆柱滚子轴承的内圈拉拔需求,拉爪的勾头部位做了加厚处理,勾接轴承内圈端面时接触面积足够,不会因为应力集中刮伤轴承端面,也能避免拉拔过程中勾头滑脱。

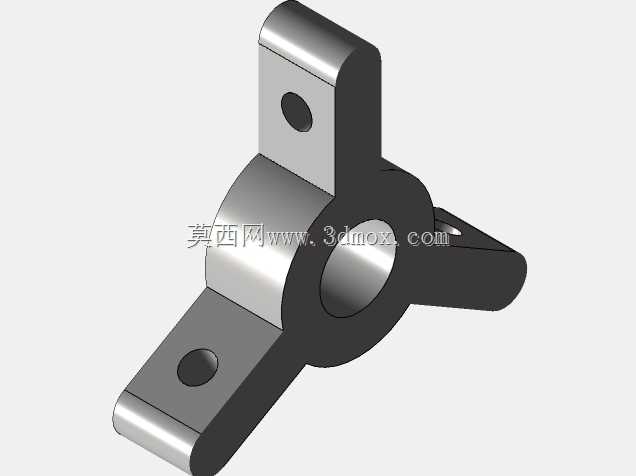

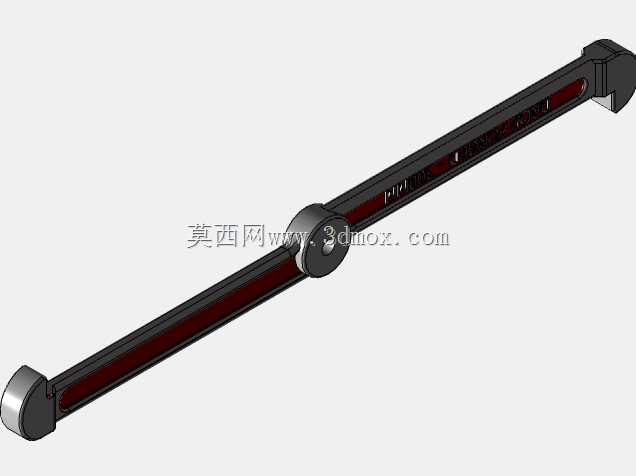

考虑到现场维修的操作便利性,三个拉爪上配套了可滑动的限位锁紧结构,调整好拉爪勾接位置后,可以通过滑动锁块固定拉爪的有效勾接长度,避免拉拔过程中拉爪向外张开滑脱。中心横梁采用十字交叉的加强结构,在保证足够结构刚度的前提下,尽可能降低工装自身重量,维修人员单人即可完成操作,不需要额外吊装辅助。拉爪的杆身采用细长等截面设计,可以伸入轴承座的狭窄安装空间内,对于安装在端盖内部、外露端面尺寸较小的轴承,也能顺利勾接内圈端面完成拆卸,不会被轴承座的侧壁干涉。

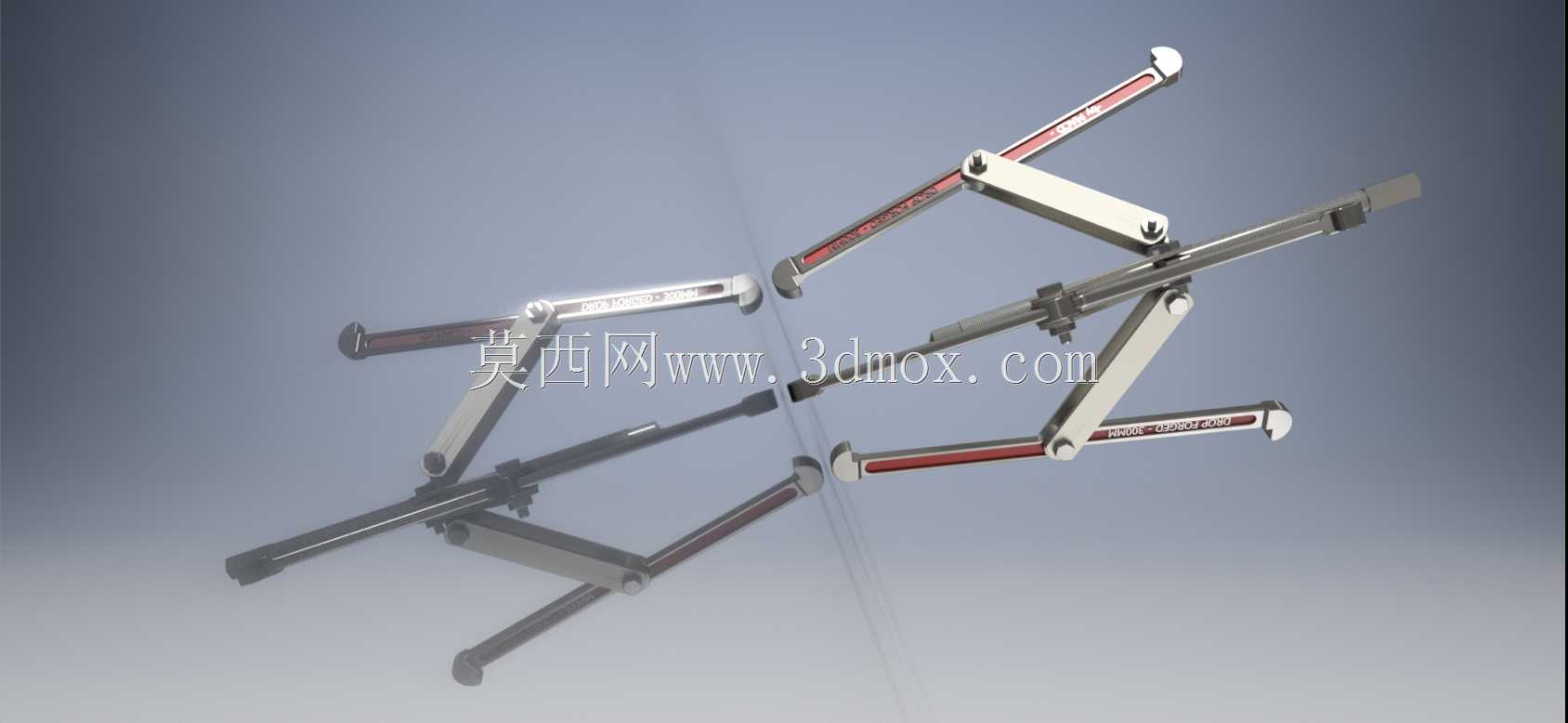

从安装边界和适配尺寸来看,这套拉拔器的拉爪张开行程覆盖了常规中小型电机、通用减速机常用的轴承尺寸范围,中心顶杆的进给行程可以满足常规轴承过盈配合的拔出距离要求,不需要中途多次调整拉爪位置。操作时只需要先将三个拉爪勾住轴承内圈的下端面,调整中心顶杆对准轴端的中心定位孔,缓慢旋转顶杆尾部的加力部位,就能通过螺纹传动的力放大作用,平稳地将轴承从轴颈上沿轴向拉出,整个过程中轴承的受力方向始终与轴线重合,不会对轴和轴承产生额外的径向弯矩。
不同于两爪拉拔器容易出现的受力偏载问题,三爪的对称布局让整个拉拔过程的力平衡更稳定,即使是没有太多维修经验的操作人员,只要调整好拉爪的勾接位置,也能平稳完成拆卸作业。拉爪与中心架的铰接部位做了耐磨处理,长期反复使用也不会出现铰接间隙过大导致的晃动问题,中心顶杆的螺纹部位做了表面硬化处理,承受大顶推力时不会出现螺纹滑牙、变形的问题。在设备运维现场,这类专用拉拔工装是传动部件检修的必备工具,相比液压拉马,它的结构更简单,不需要额外的动力源,在无电源、空间狭窄的检修场景下适用性更强,日常维护也只需要定期在螺纹和铰接部位涂抹润滑脂,就能长期保持稳定的操作手感,不会出现卡滞、锈蚀的问题。对于轴承与轴的配合过盈量在常规范围内的拆卸作业,这套结构的拉拔器完全可以满足使用需求,既能够提升检修作业的效率,也能最大限度保护待拆卸的轴类零件和轴承,降低维修过程中零部件意外损坏的概率,减少不必要的配件损耗。
