右手款显微镜相机快装固定夹结构

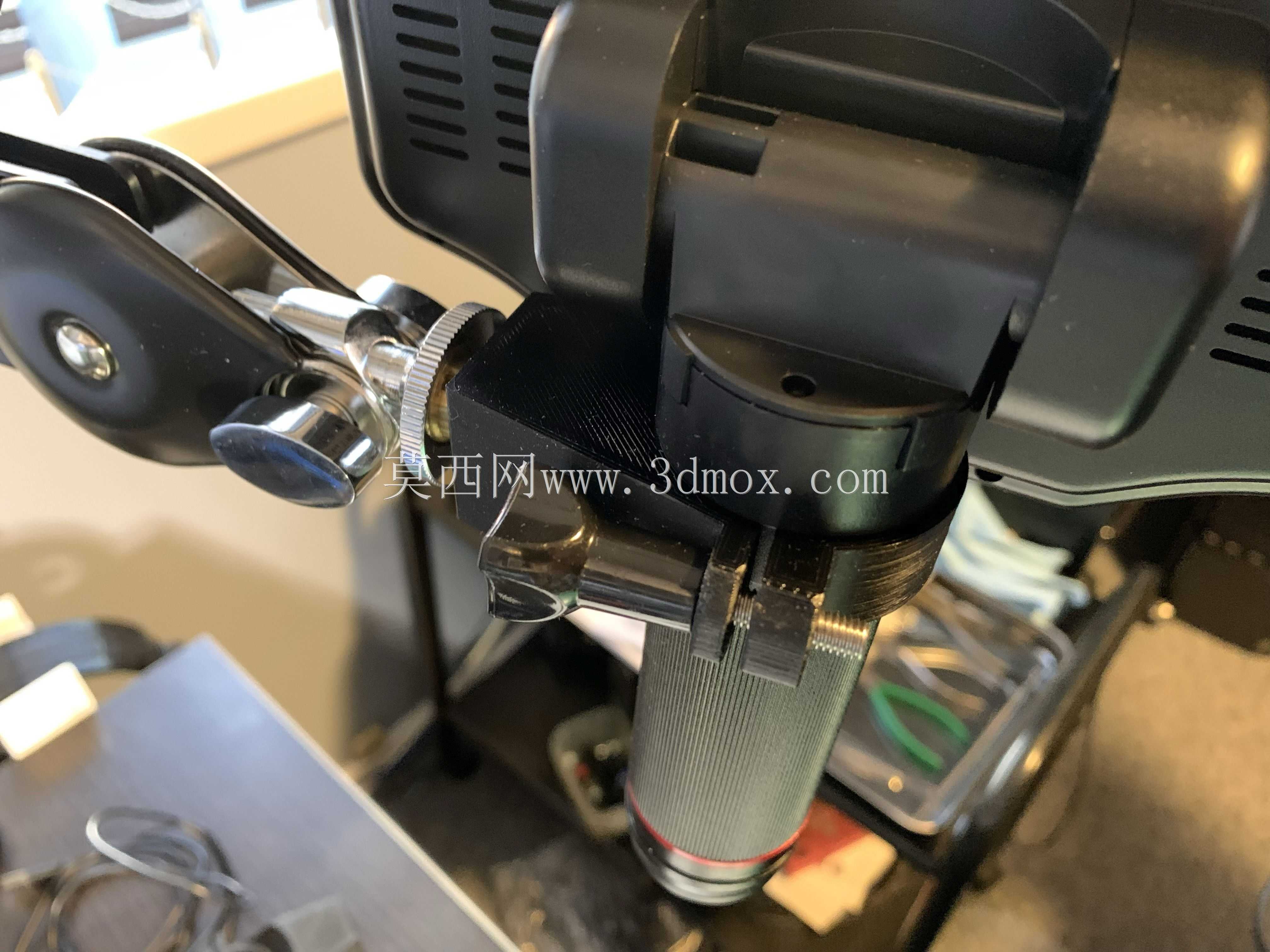

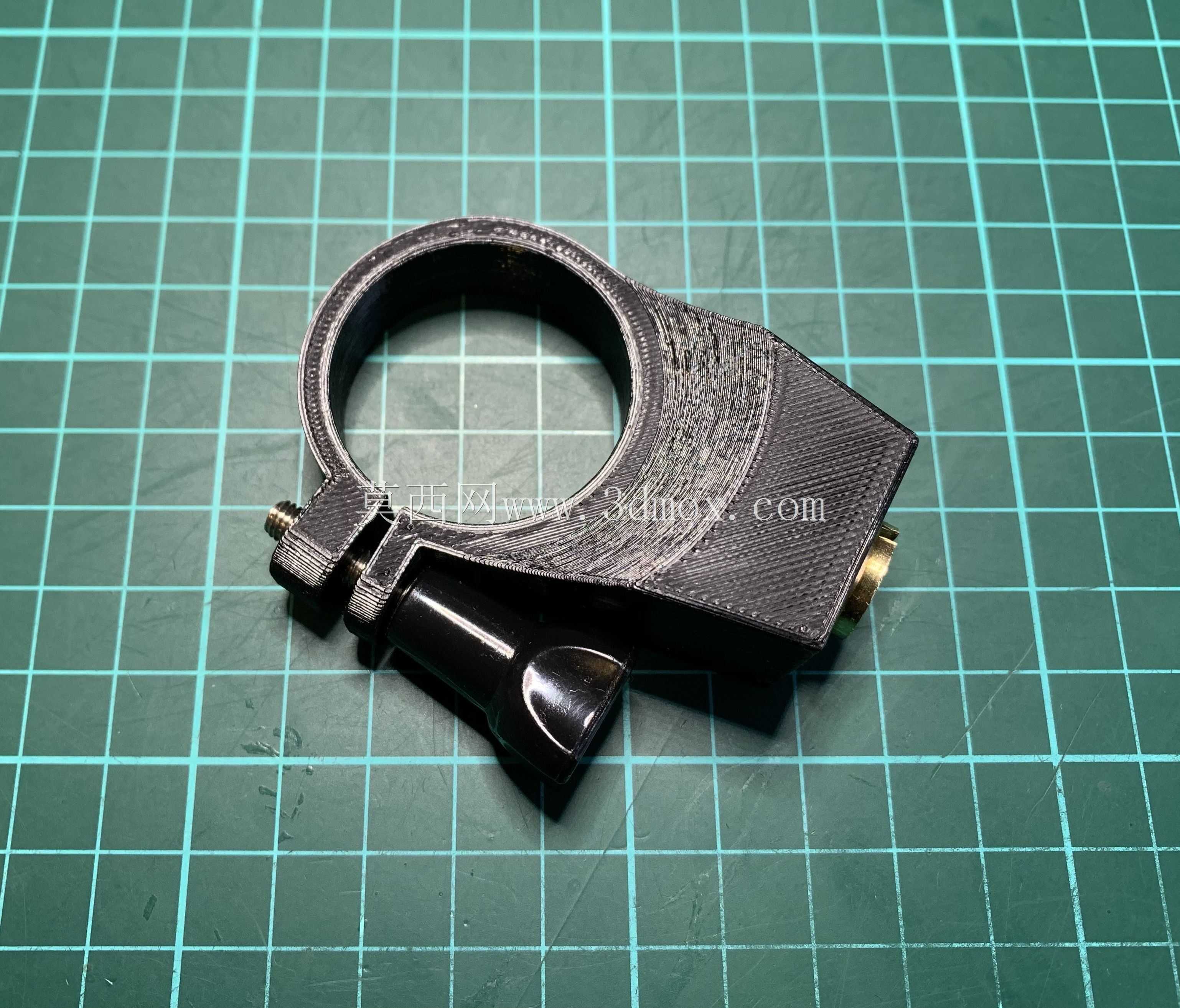

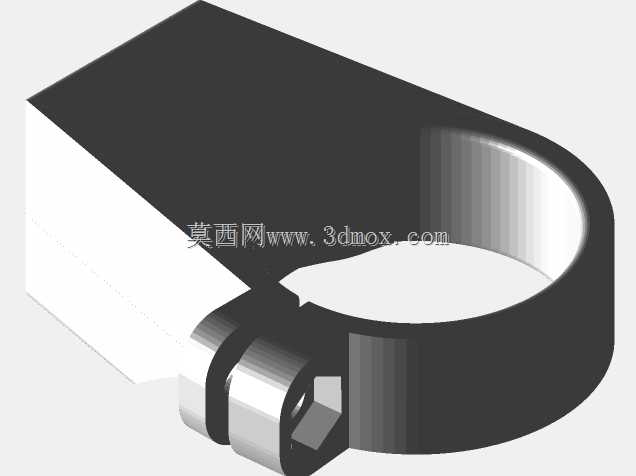

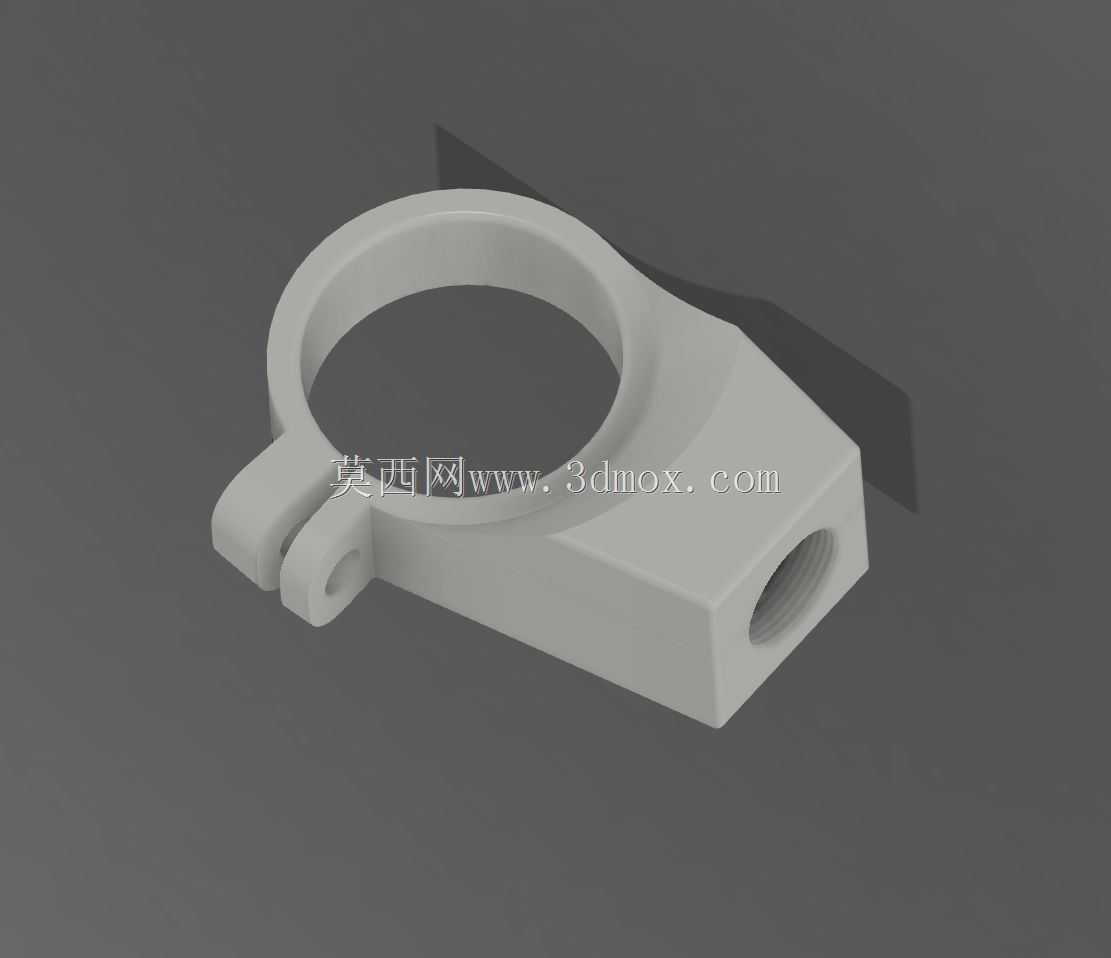

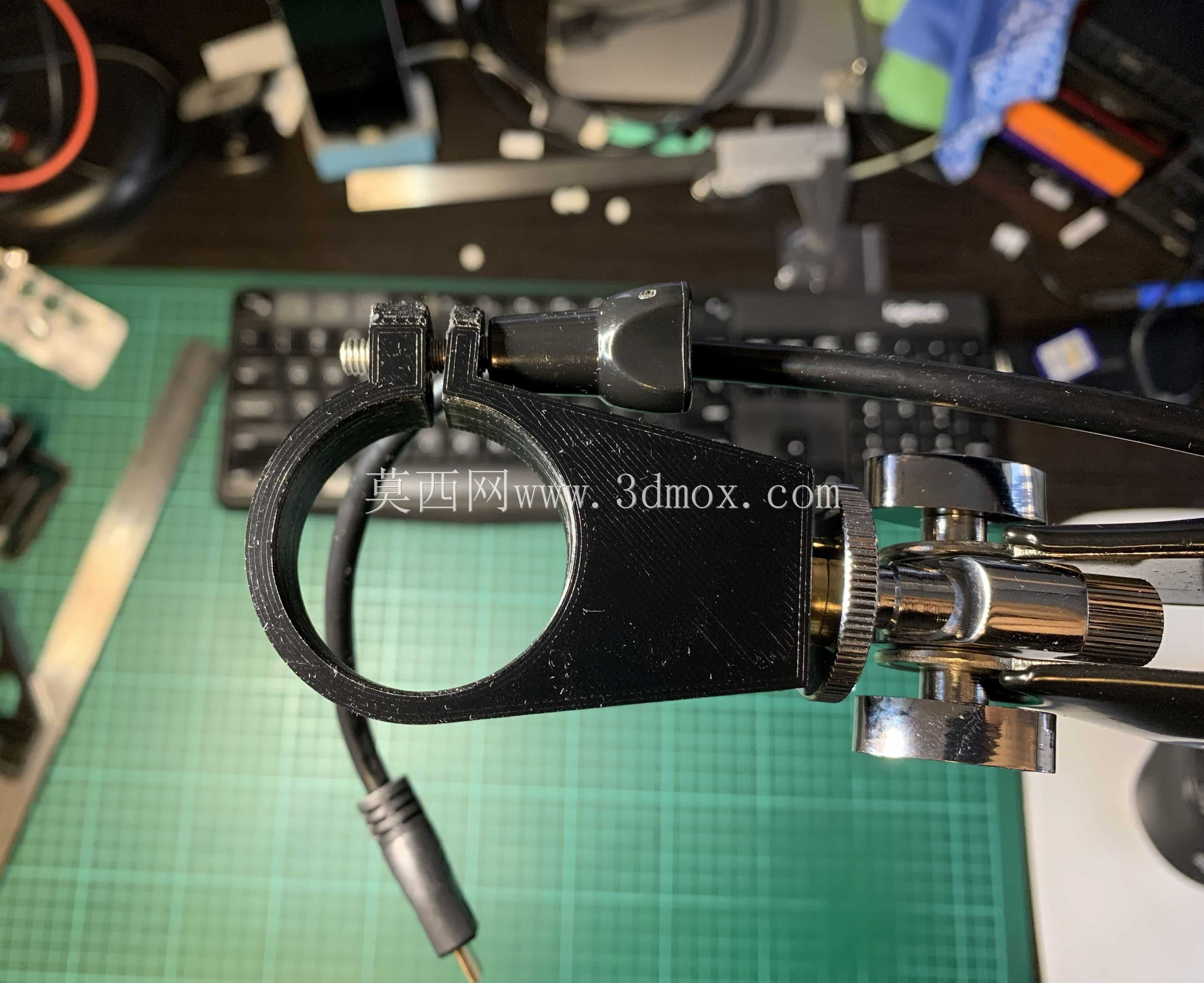

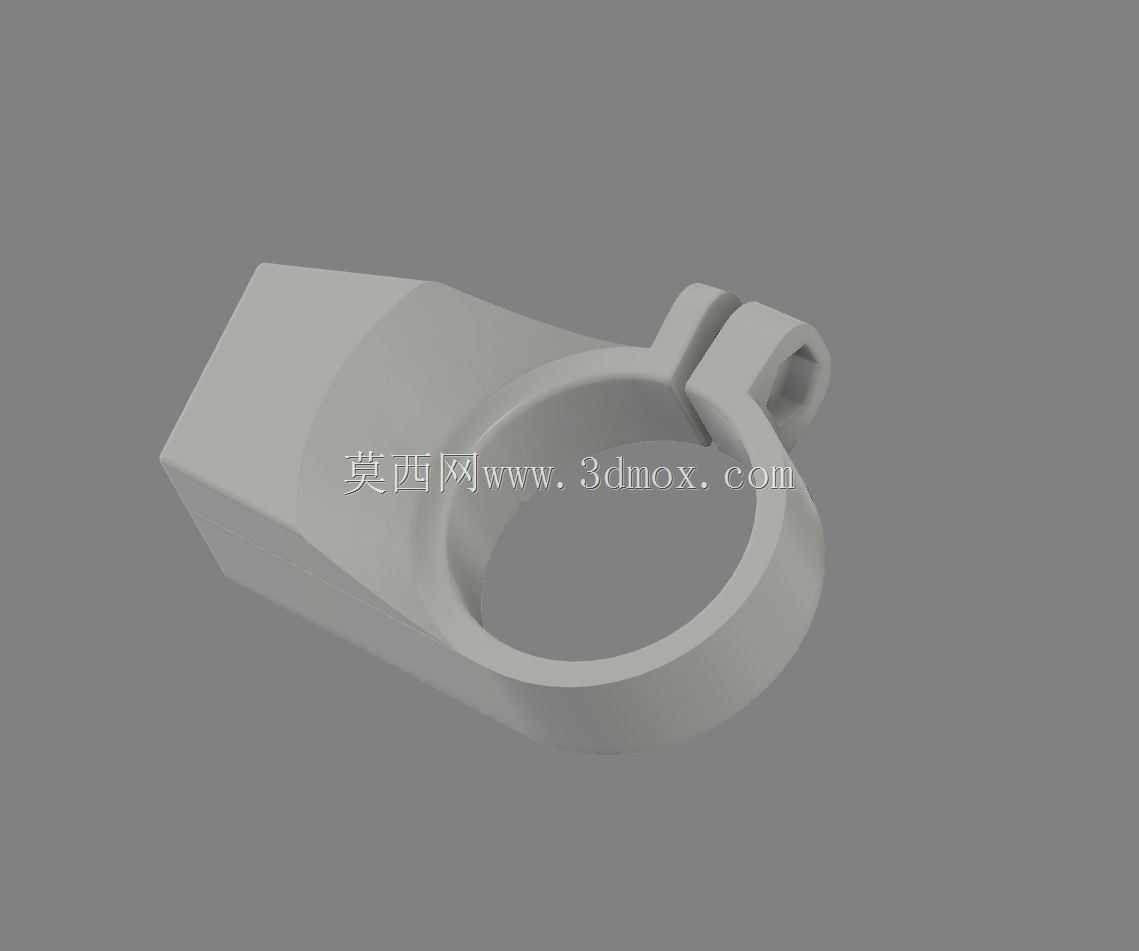

这款固定夹主要面向显微观测作业场景，解决外接显微相机在观测支架上的快速装夹、位置调整与外接拓展需求，适配常规35mm直径的显微镜镜筒安装边界，整体采用抱箍式锁紧结构实现与镜筒的可靠固定，避免观测过程中相机移位导致的对焦偏移、画面抖动问题。夹体一侧集成了适配运动相机的标准安装螺孔位，可根据观测操作的左右手习惯选择对应安装方向，规避螺孔位遮挡相机镜头或接线端口的问题，抱箍的锁紧端采用快扳式锁紧结构，无需额外工具即可完成夹体在镜筒上的松紧调节，方便观测过程中快速调整相机的高度位置，切换不同放大倍率下的对焦区间，适配低倍大视野观测到高倍细节观测的快速切换需求。夹体上预留的标准英制螺纹拓展接口，可兼容常规的外接音频配件、补光配件的安装，无需额外加装拓展环即可实现多配件同步搭载，减少镜筒上的配件堆叠体积，避免多配件干涉影响调焦手轮的操作空间。结构设计上针对3D打印成型工艺做了适配优化，壁厚控制在1.5-2mm区间，既保证抱箍锁紧时的结构强度，避免锁紧力过大导致夹体开裂，又尽可能控制整体重量，减少长时间装夹对镜筒调焦阻尼的额外负载，夹体内壁与镜筒接触的位置做了微幅防滑纹理处理，配合锁紧扳手上的阻尼限位，可保证在常规观测振动环境下夹体不会出现下滑移位。安装时只需将抱箍开口对准镜筒卡入，扳动锁紧扳手即可完成固定，相机安装端的贴合面做了平面度公差控制，保证相机安装后光轴与镜筒光轴保持平行，避免画面出现倾斜、边缘虚焦的问题，拓展螺孔的位置做了下沉处理，保证螺丝锁紧后不会突出夹体表面，避免剐蹭镜筒漆面或操作人员手部。整体结构没有冗余的装饰性设计，所有结构特征都服务于装夹可靠性、操作便捷性与拓展兼容性，适配日常实验室显微观测、工业小件显微检测等场景下的外接相机快速装夹需求，不需要对原有显微镜结构做任何改装，即可实现外接相机的快速搭载与位置调整。
