MDJ-900型异形法兰连接固定件结构

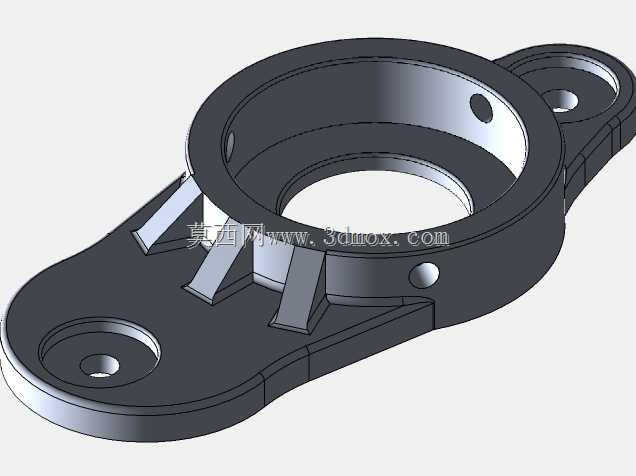

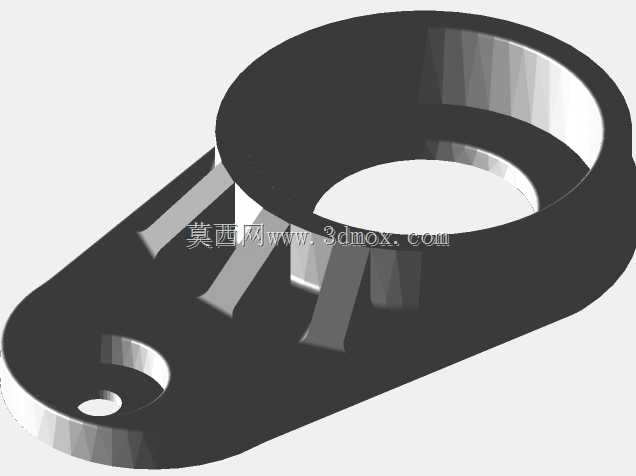

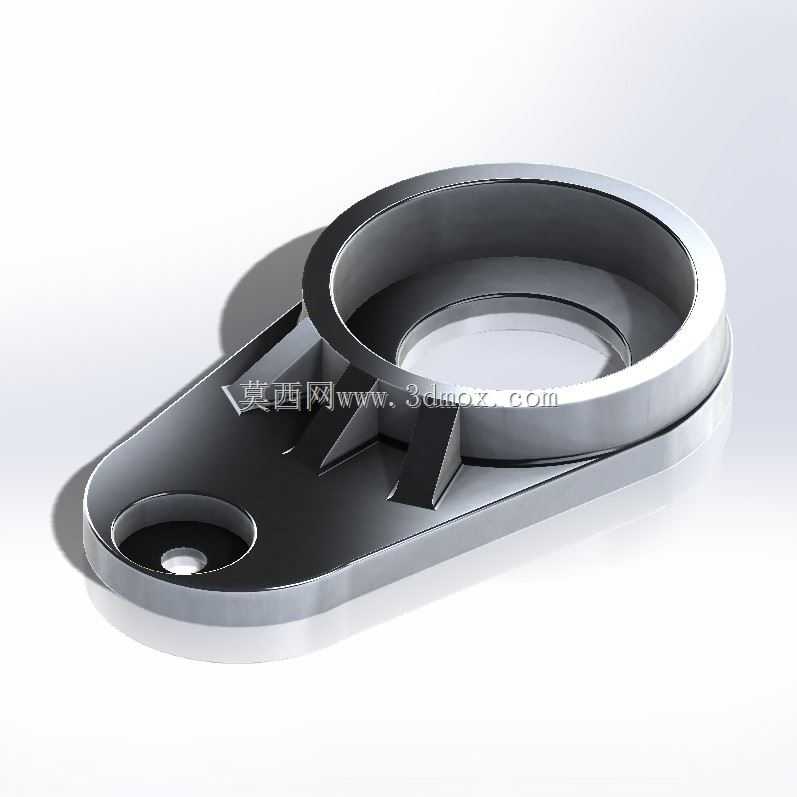

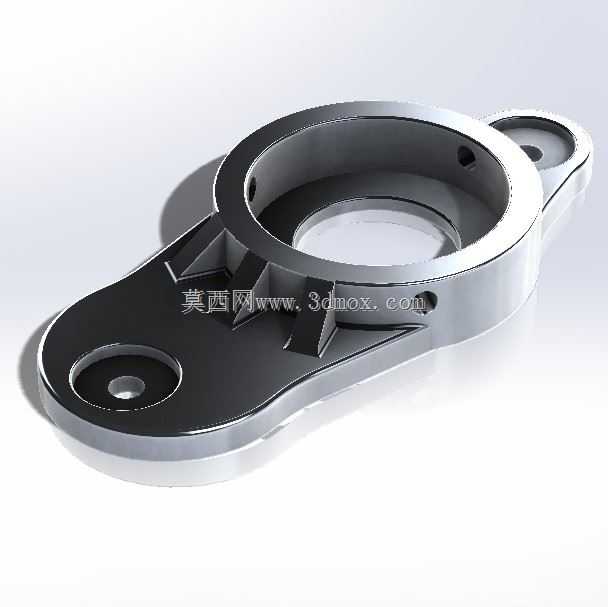

这款固定件主要应用在中小型动力设备的轴端连接、传动组件的限位支撑场景，常见于小型发电机组、便携动力机具、轻型传动模组的装配环节，用来实现旋转部件与外部机架的定位衔接，同时承担轴向限位、径向载荷分散的作用，避免运转过程中配合部件出现窜动、偏摆问题。从结构设计来看，主体采用一体化铸造成型后做机加工处理，核心承载区域设置了环形主配合孔，孔壁预留了定位销孔，用来和配套轴件的定位槽配合，实现周向锁止，防止运转时出现相对转动。主配合孔外侧延伸出两个带安装孔的耳状支脚，支脚与主体环形结构的衔接位置设置了三角形加强筋，筋条的厚度根据载荷分布做了渐变处理，靠近主孔的位置厚度更大，向支脚末端逐步收窄，既保证了连接区域的结构强度，又尽可能控制了零件整体重量，减少不必要的材料消耗。两个安装支脚并非对称排布，而是根据配套设备的安装空间做了偏置设计，其中一个支脚长度更长，安装孔中心距主孔中心的尺寸更大，适配设备机架上已有的安装点位，不需要额外对机架做打孔改造，降低现场装配的改造成本。主配合孔的端面做了精车处理，平面度控制在合理公差范围内，和配合部件贴合时能保证足够的接触面积，减少应力集中，避免长期受载后出现接触面压溃变形的问题。零件的非配合面做了发黑防锈处理，配合面保留机加工的金属光泽，安装时可以快速识别配合区域，降低错装概率。从安装边界来看，零件整体轮廓为不规则长条形，安装时需要预留的操作空间要覆盖两个支脚的安装孔位置，主孔的轴向装配间隙需要控制在0.1到0.3毫米之间，既保证运转时不会出现卡滞，又能避免间隙过大带来的振动冲击。支脚上的安装孔为沉孔设计，适配内六角圆柱头螺钉，装配后螺钉头不会突出零件表面，不会和周边运转部件发生干涉。在实际选型应用时，需要注意核对主孔的配合公差，和配套轴径的公差带保持过渡配合，既方便装配时的压入操作，又能保证连接后的同轴度满足运转要求。加强筋的排布方向和零件主要受载方向保持一致，当设备运转产生径向载荷时，筋条可以将载荷快速分散到两个支脚的安装点位，再传递到设备机架上，避免局部应力过大导致零件断裂。零件的边缘都做了倒角处理，没有尖锐毛刺，装配操作时不会划伤操作人员，也不会在装配过程中刮伤其他配套部件的表面涂层。
