室内探测轮式移动机器人结构设计

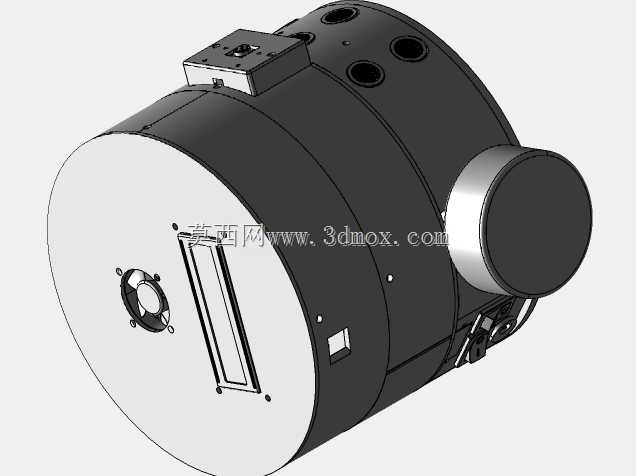

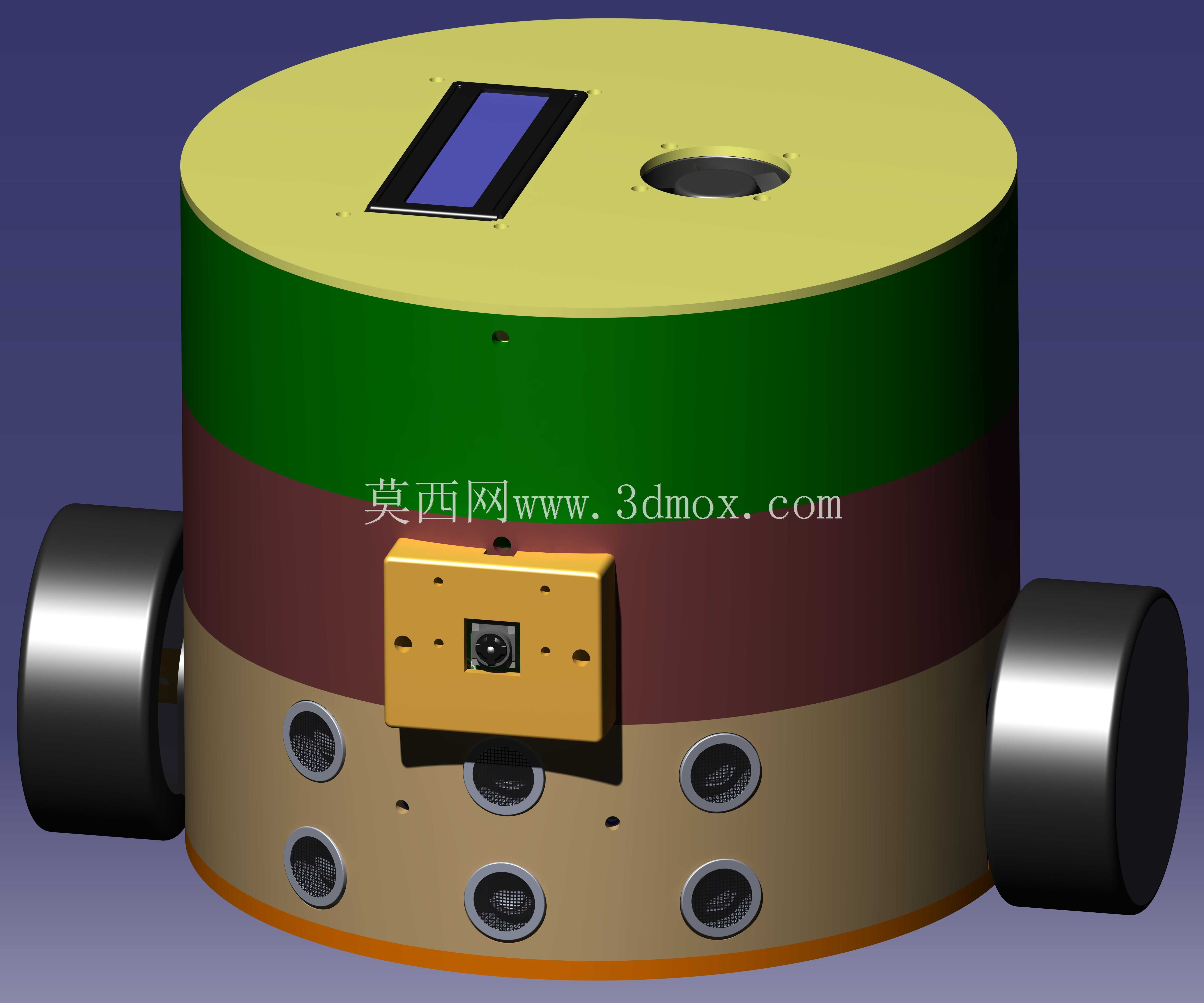

这款轮式移动探测设备主要面向室内封闭场景的环境探查、障碍物识别作业需求，可适配实验室教学验证、小型室内空间巡检、嵌入式开发实训等多种实际使用场景。整体采用圆柱式分层堆叠结构设计，这种构型的核心优势在于周向无突出棱角，在狭窄室内通道行进时不会剐蹭墙面或周边障碍物，同时圆柱截面的周向对称性，能让环绕布置的传感器获得均匀的探测覆盖范围，不会出现结构件遮挡探测视场的问题。

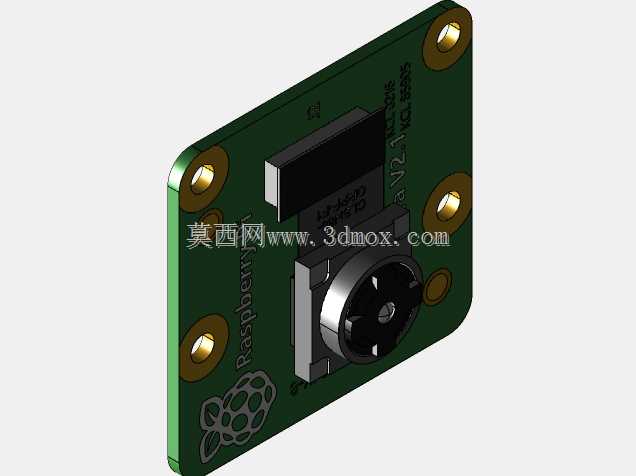

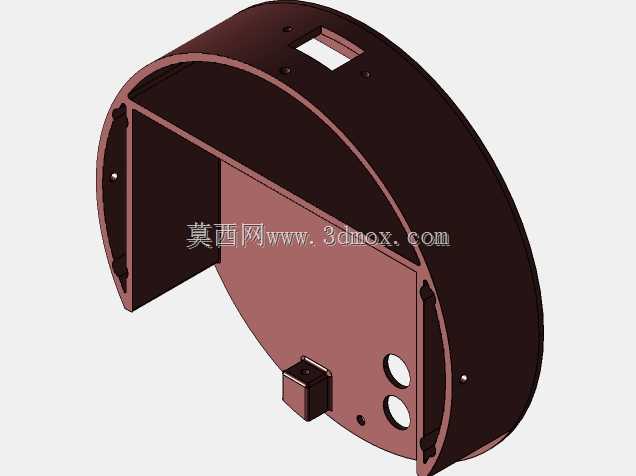

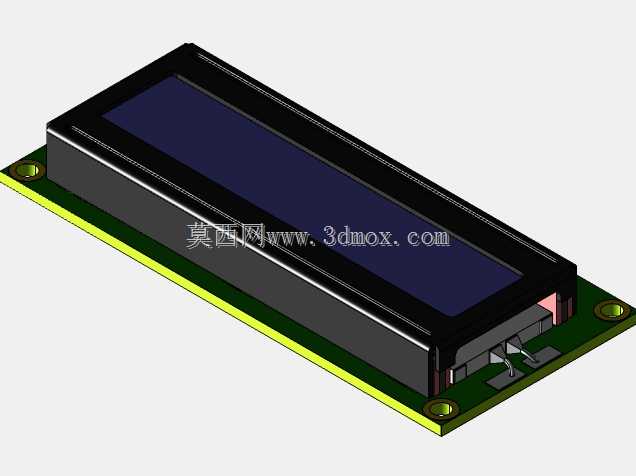

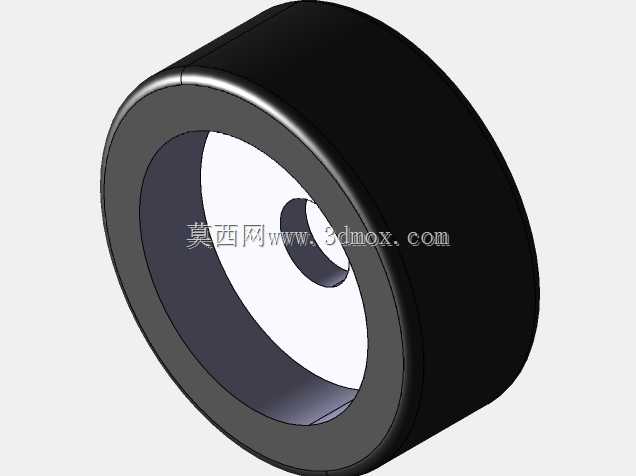

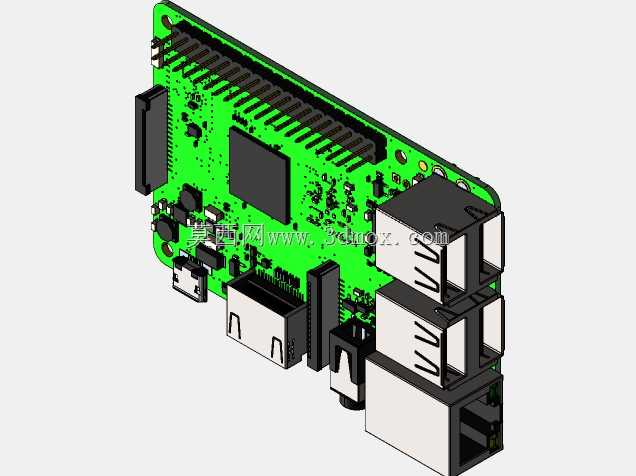

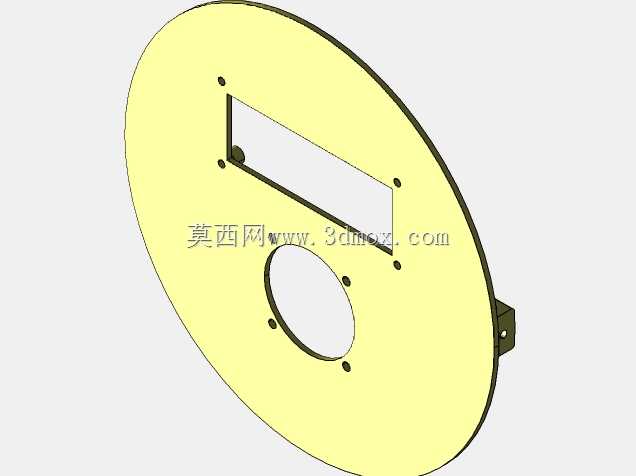

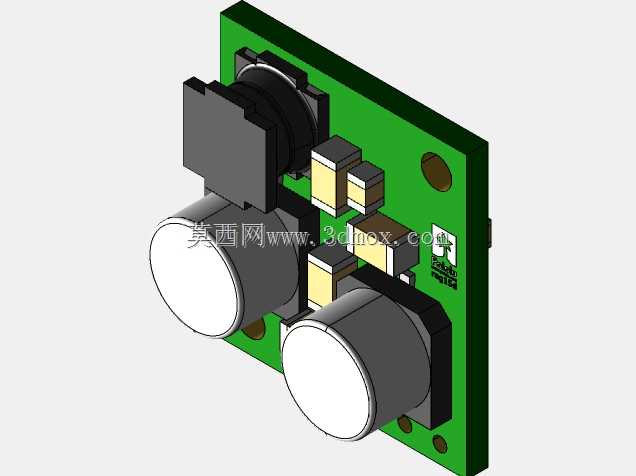

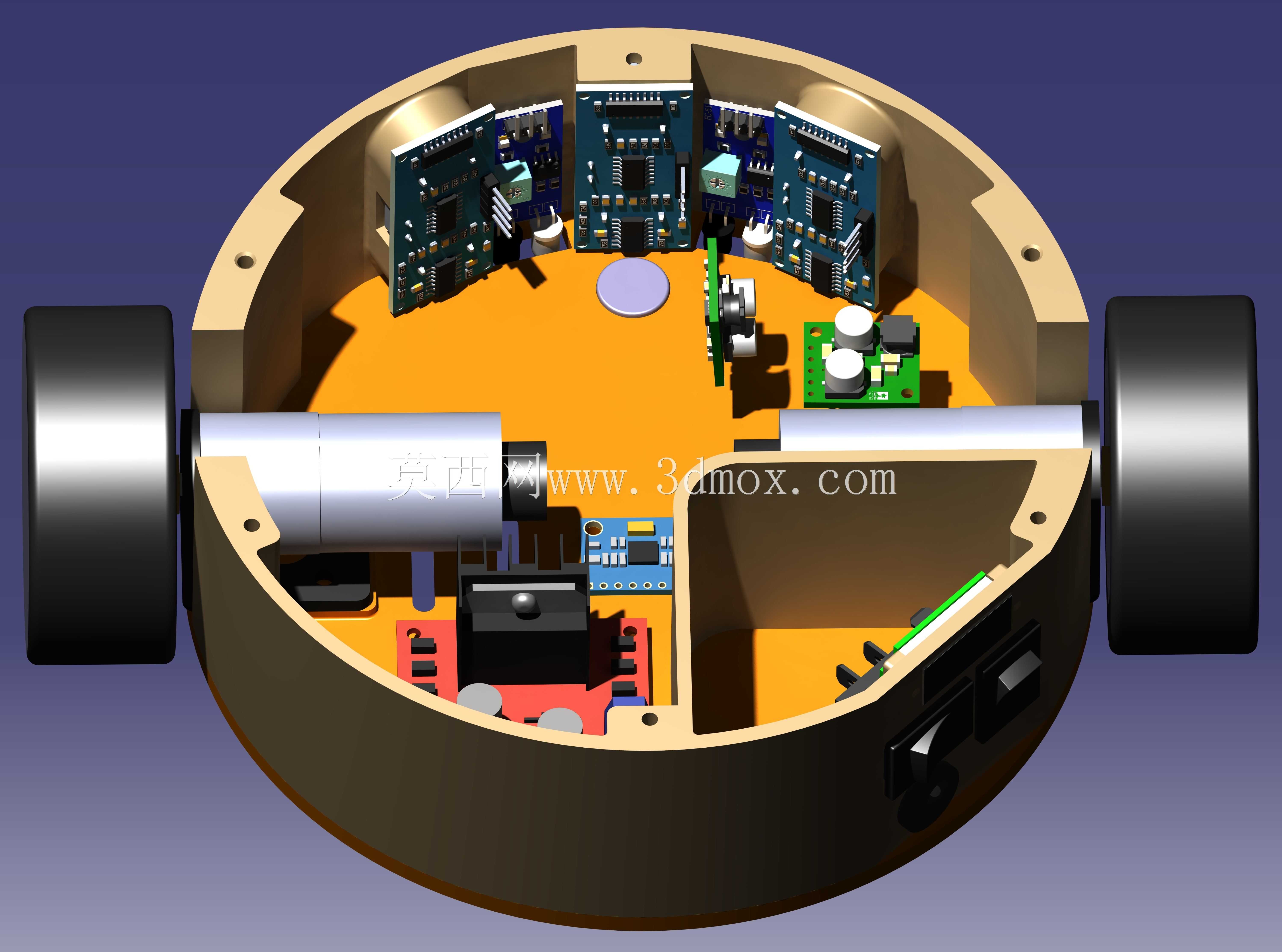

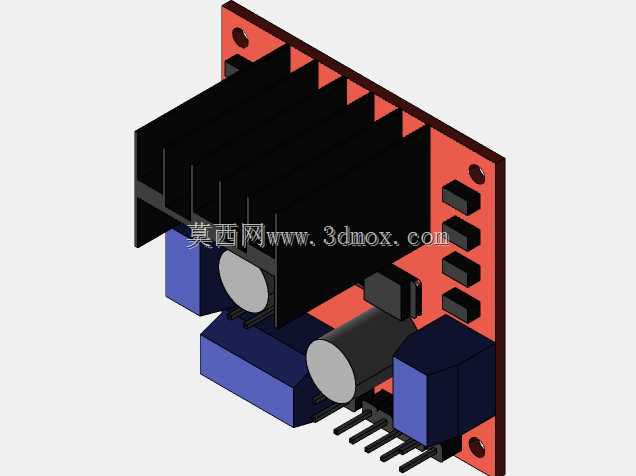

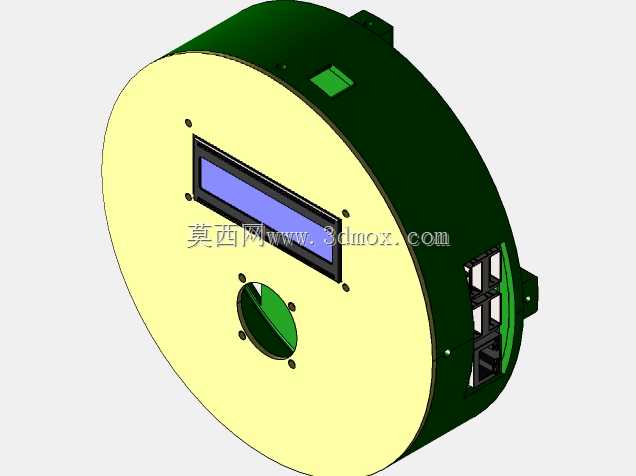

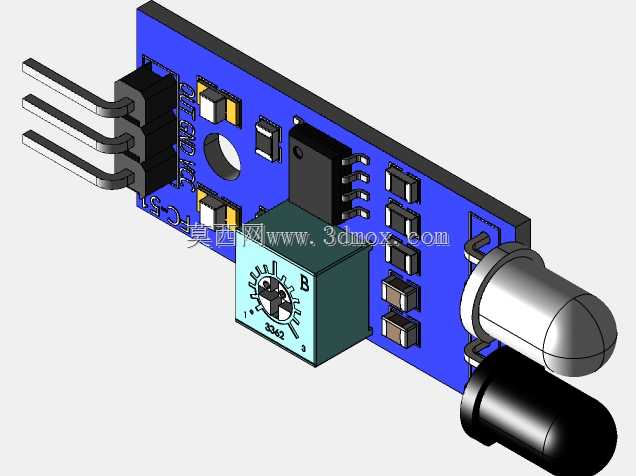

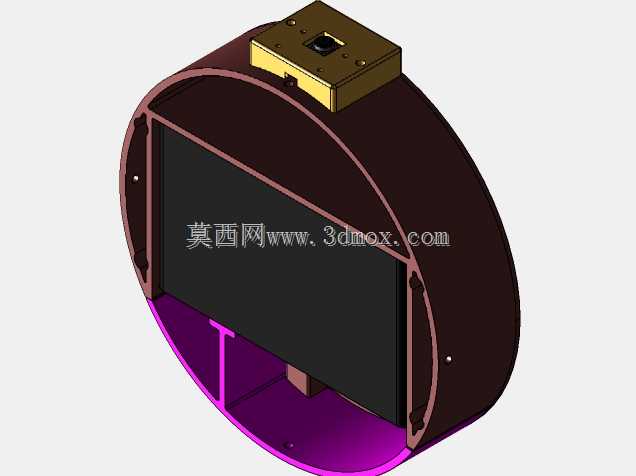

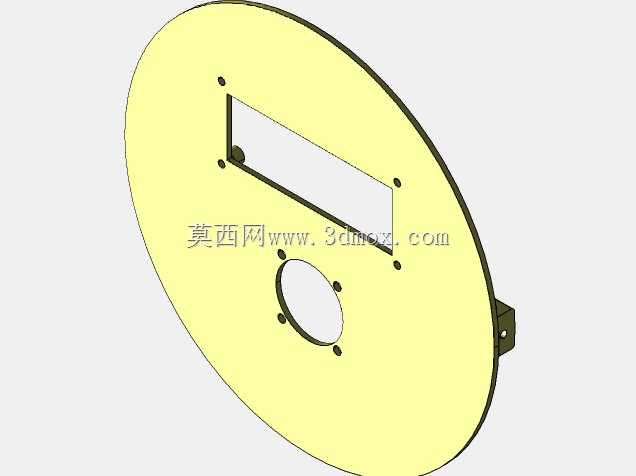

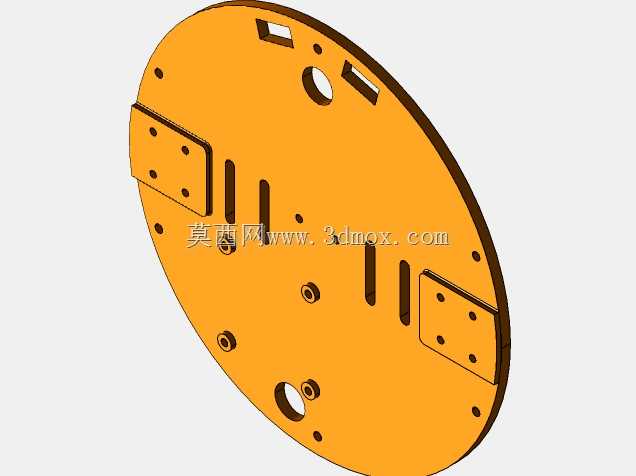

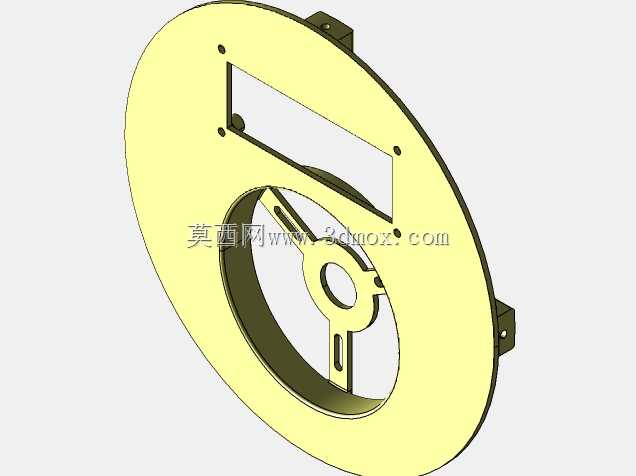

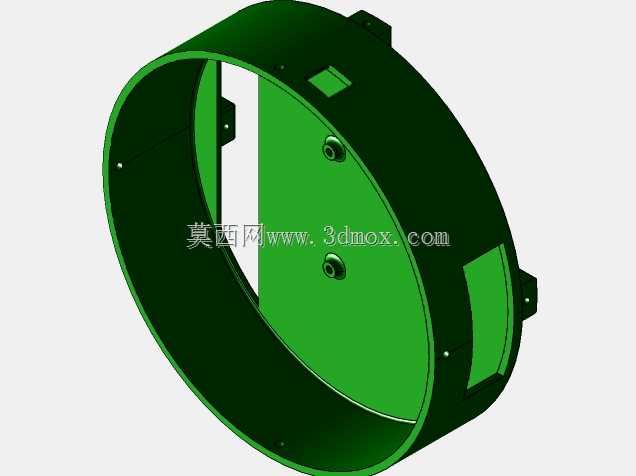

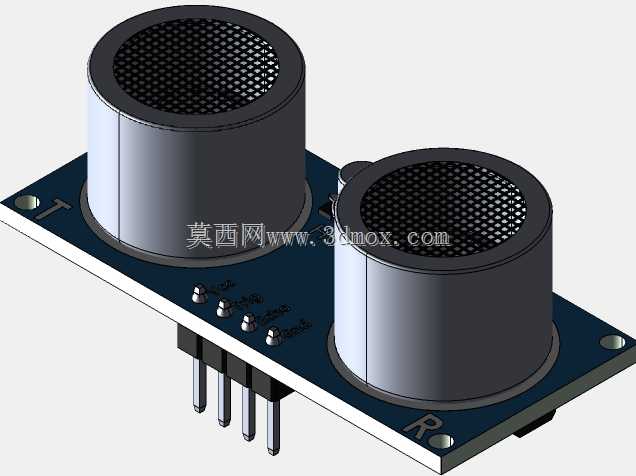

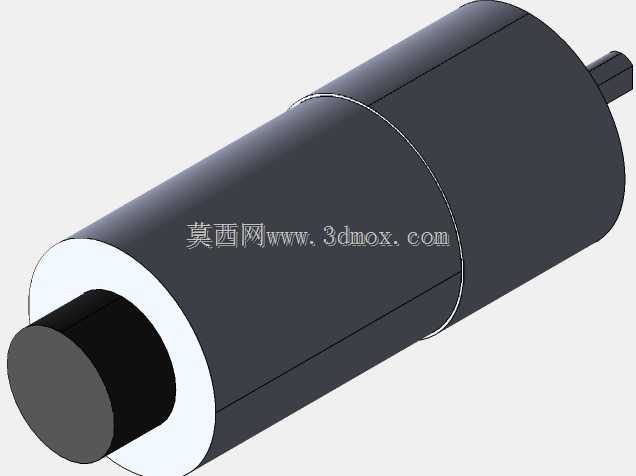

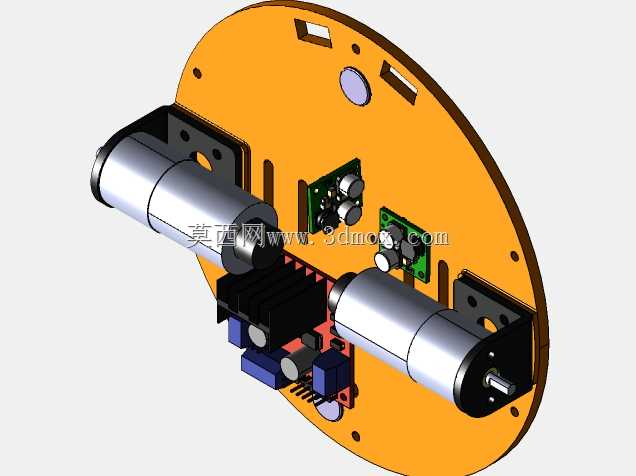

底盘采用双侧差速驱动布局，左右对称布置大直径驱动轮，无需额外设置转向机构即可实现原地转向，最小转弯半径为零，能够在狭小的室内拐角、桌椅间隙完成灵活转向动作，适配家庭、实验室、小型办公区这类通道宽度有限、障碍物排布密集的作业环境。设备本体沿竖直方向分为四层功能区，最顶层为感知与交互层，预留了显示屏安装位与顶部传感器开孔，可安装视觉摄像头、激光测距模块或者声光提示组件；往下第二层为核心控制层，内部可容纳主控板、电源管理模块与接线端子，封闭的柱面外壳能避免日常使用中灰尘、泼溅液体侵入内部电路；第三层为前置视觉安装位，专门预留了摄像头固定支架的安装孔位，前置摄像头的视场角完全覆盖行进正前方区域，可配合视觉算法完成障碍物识别、路径标识识别等功能；最底层为传感阵列层，沿周向均匀布置六组测距传感器安装位，传感器探测方向覆盖正前、左前、右前、左侧、右侧、正后六个方位，可实现360度无死角的近距离障碍物检测，避免行进过程中出现碰撞风险。

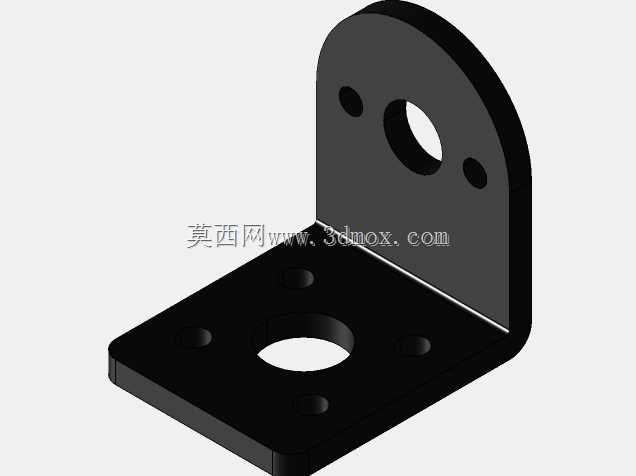

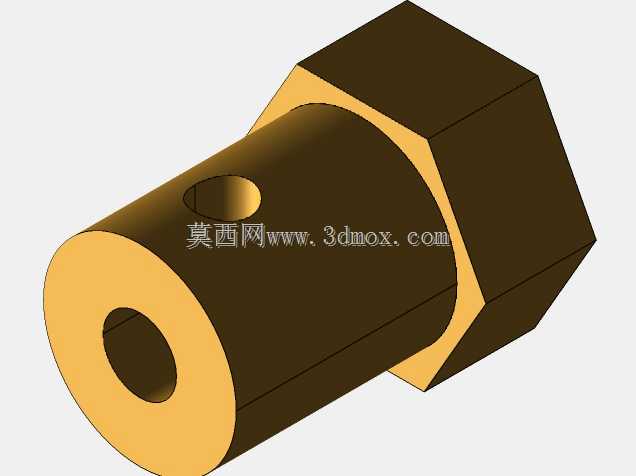

设计过程中充分考虑了安装维护的便捷性，各层结构之间采用止口定位加螺栓紧固的连接方式，拆解时无需复杂工具即可逐层拆分，方便内部元器件的更换与调试；驱动轮的安装座采用嵌入式固定结构，轮轴与底盘主体的安装边界预留了足够的装配间隙，可根据实际负载需求更换不同直径的驱动轮或者增加减震结构，适配不同平整度的室内地面。底部边缘设置了一圈橙色的防撞缓冲条安装槽，可粘贴柔性防撞条作为最后一道碰撞防护，即使传感器出现检测盲区，缓冲条也能吸收碰撞冲击力，保护本体结构与内部元器件不受损坏。整体结构的重心沿圆柱中心轴线竖直分布，双侧驱动轮的支撑点位于重心下方，静止与行进过程中都具备足够的稳定性，不会出现侧翻风险，可满足室内平坦地面的长时间移动作业需求。
