300mm规格Makerbeam线性导轨结构设计

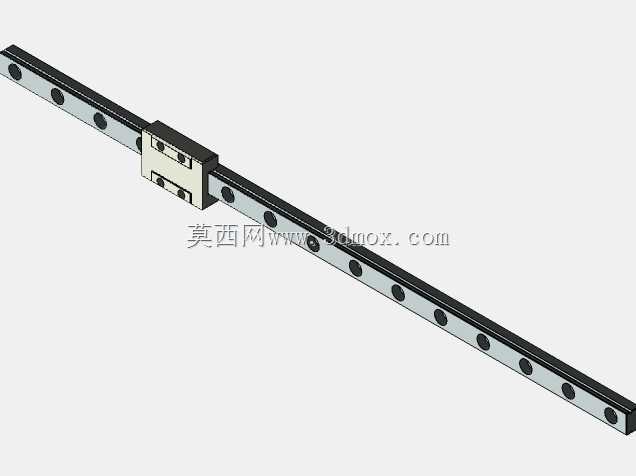

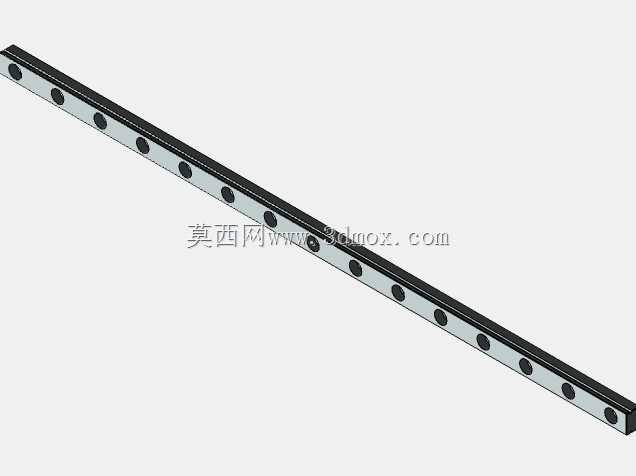

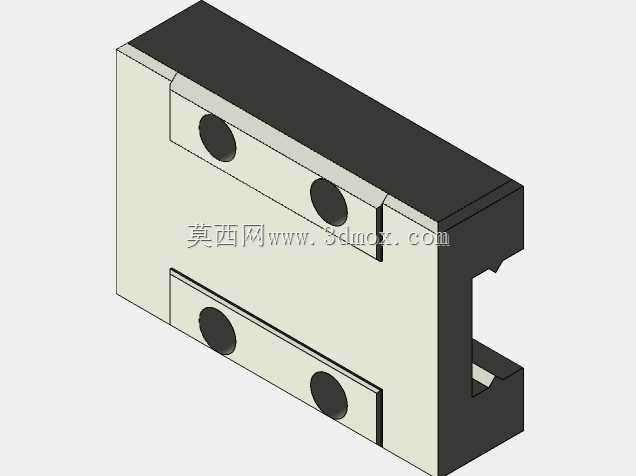

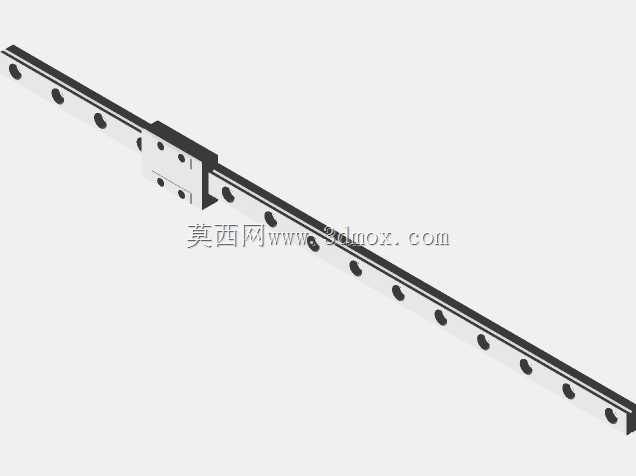

在桌面级小型自动化设备、DIY创客机械装置、小型3D打印运动平台、桌面雕刻机进给系统这类对安装空间有严格限制的应用场景里，线性导轨的选型往往需要兼顾安装便捷性、运动精度与结构紧凑度，这套300mm行程的Makerbeam规格线性导轨，正是针对这类小载荷精密直线运动场景开发的结构化设计。从实际使用的角度看，这类导轨主要承担运动部件的承载与导向作用，可支撑滑块沿固定轨面做往复直线运动，相比光杆导向结构，它的抗扭转能力更强，侧向负载承受表现更稳定，能有效避免运动过程中出现的卡滞、偏摆问题，在小行程精密传动场景下，能保证运动部件的重复定位精度维持在稳定区间。设计过程中，首先要匹配Makerbeam型材的安装孔位标准，导轨本体的安装孔间距、孔径都要和对应规格的铝型材安装槽位完全适配，不需要额外做转接件加工，使用者可以直接通过标准紧固件将导轨固定在型材框架上，大幅降低组装环节的加工成本与装配难度。滑块部分采用了和导轨滚道匹配的接触面设计，预留了标准的工件安装孔位，负载安装面的平面度做了公差约束，保证连接后的运动部件不会出现安装倾斜，避免额外的侧向力矩加剧导轨磨损。从安装边界来看，这套导轨总有效行程为300mm，导轨本体的截面尺寸完全匹配Makerbeam系列型材的安装基准，安装时不需要额外调整中心高，和同系列的传动组件、型材框架可以实现无缝拼接，两端预留了限位块的安装位置，使用者可以根据实际行程需求加装硬限位，防止滑块超程脱出。在结构细节处理上，导轨的滚道面做了连续的顺滑过渡设计，避免应力集中导致的局部磨损加快，滑块内部的滚动体运行轨道做了闭环设计，保证运动过程中滚动体循环顺畅，不会出现卡顿异响。针对小型设备的轻量化需求，导轨整体在保证结构刚性的前提下做了壁厚优化，不会给小型运动平台增加过多的负载重量，同时安装孔的沉头深度做了精准控制，紧固件安装后不会突出导轨表面，避免和运动部件产生干涉。这类导轨在实际装配时，只需要保证两根平行导轨的安装平面度在公差范围内，就可以实现顺畅的直线运动，对安装人员的技术门槛要求较低，非常适合创客项目开发、小型教学实验设备搭建、桌面级工装夹具的运动导向改造这类场景使用，不需要复杂的调校流程就能达到预期的运动精度表现。
