PoKeys57CNC机床运动控制装置结构设计

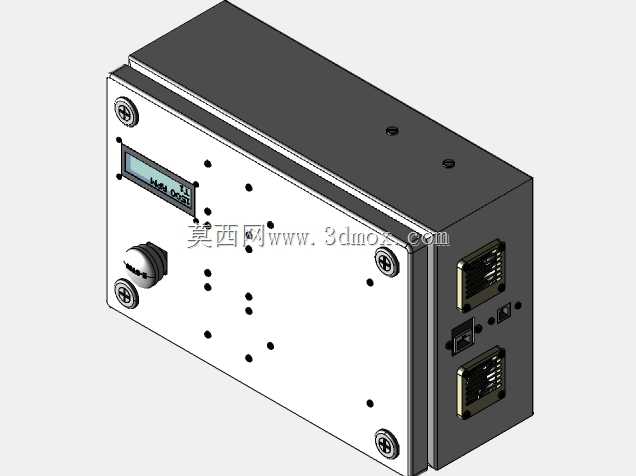

这款控制装置的结构设计完全围绕车间机加工现场的实际使用需求展开，外壳采用一体式铝合金铣削成型，表面做硬质阳极氧化处理，抗车间切削液飞溅、铁屑刮擦的能力远优于常规塑料壳体，日常安装在机床电控柜侧方或者操作工位旁的支架上时，不需要额外加装防护外罩。壳体上的安装孔位做了沉头设计，固定螺丝不会突出壳体表面，避免现场操作人员走动时剐蹭衣物或者勾挂管线，四个角的固定螺丝间距适配行业通用的电控安装板孔距，不需要重新打孔就能直接替换同尺寸的老式运动控制单元。

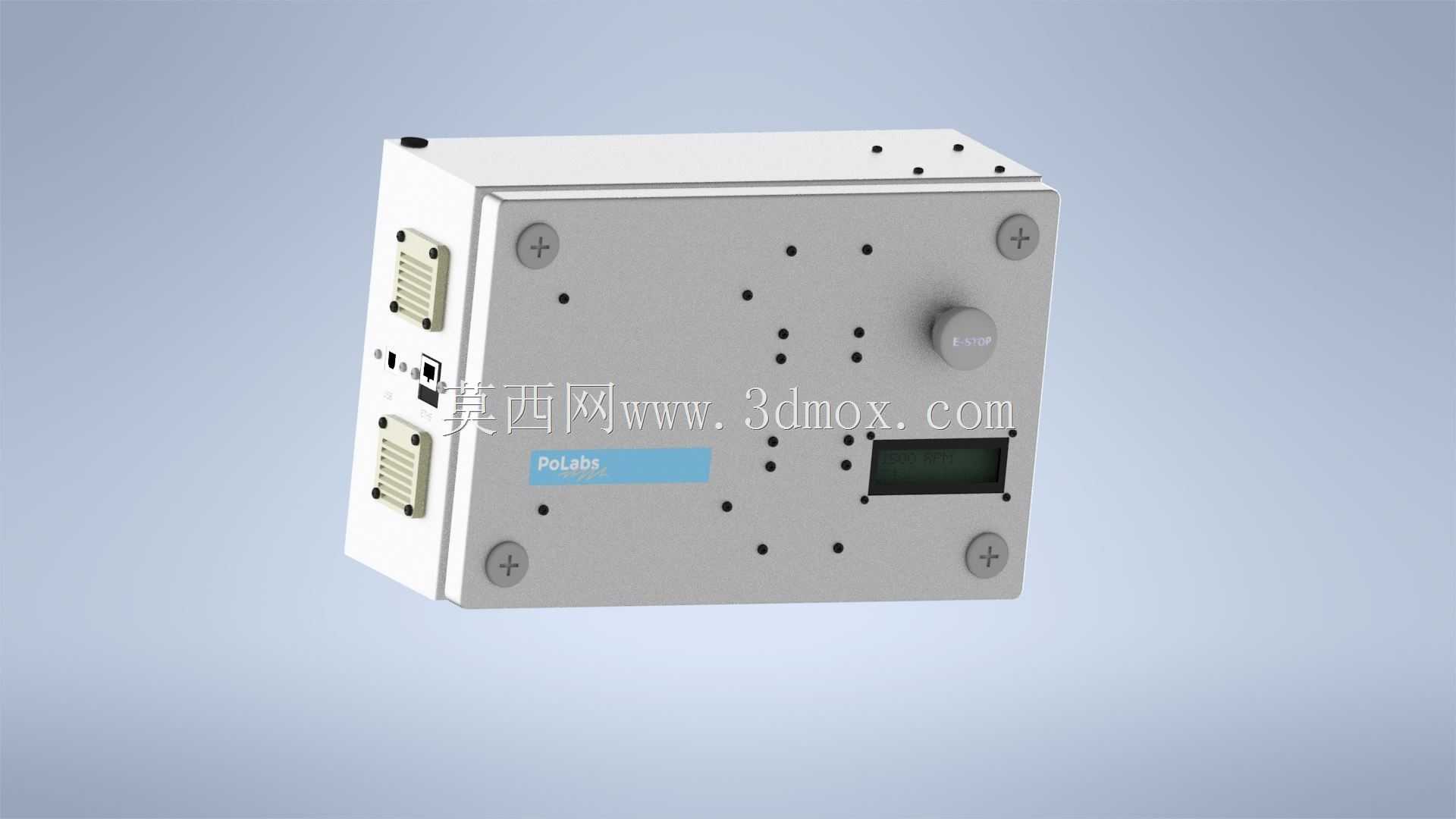

从功能布局来看，装置侧面预留的两个多针接口分别对应主轴信号、进给轴信号传输，接口旁做了清晰的引脚标识，现场接线时不需要反复查阅手册就能快速完成线束对接，接口选用带锁扣的工业级接插件，设备运行过程中不会因为机床的切削振动出现接口松脱、信号中断的问题。正面的旋钮用于手动模式下的进给倍率调节，旋钮阻尼做了分段式设计，调节时的段落感清晰，操作人员戴劳保手套也能准确调整到需要的倍率档位，下方的小尺寸显示屏用于实时显示当前轴坐标、主轴转速、运行状态码，屏幕做了防眩光处理，车间照明环境下不会因为反光看不清显示内容。

在实际应用场景中，这款控制装置可适配两轴带换刀机构的车床，也能覆盖三轴铣床的运动控制需求，内部电路布局做了分层隔离设计，强电驱动回路和弱电信号回路之间加了金属屏蔽层，避免机床主轴变频器运行时的电磁干扰串入信号回路，造成坐标漂移、指令误触发的问题。设计时特意将散热区域布置在壳体的上下端面，采用自然对流散热，没有加装散热风扇，避免长期运行时风扇吸入车间内的油雾、金属粉尘堆积在电路板上造成短路故障，日常维护只需要定期用干燥压缩空气吹扫表面积尘即可。

壳体上的状态指示灯布置在接口旁的侧端面，接线完成后操作人员站在电控柜旁就能直观看到电源、通讯、报警的状态，不需要绕到装置正面查看。整体外形尺寸控制紧凑，不会占用过多的电控安装空间，接线时所有线束都可以从装置侧面的走线槽排布，不会出现线束弯折半径过小、拉扯接口的问题，适配车间现有设备的改造升级需求，也能直接配套新组装的小型数控设备使用，安装时的接线余量、操作空间都做了充分预留，现场装配的效率比常规控制单元提升不少。
