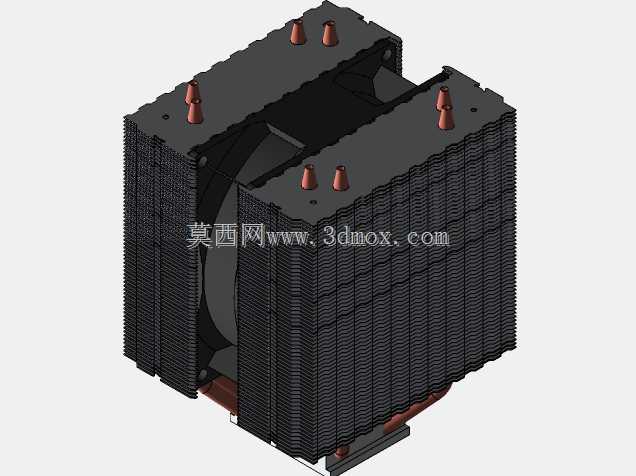

双塔结构CPU风冷散热装置三维结构

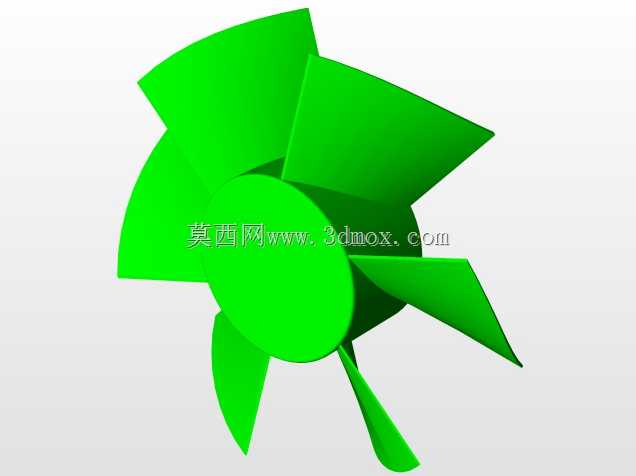

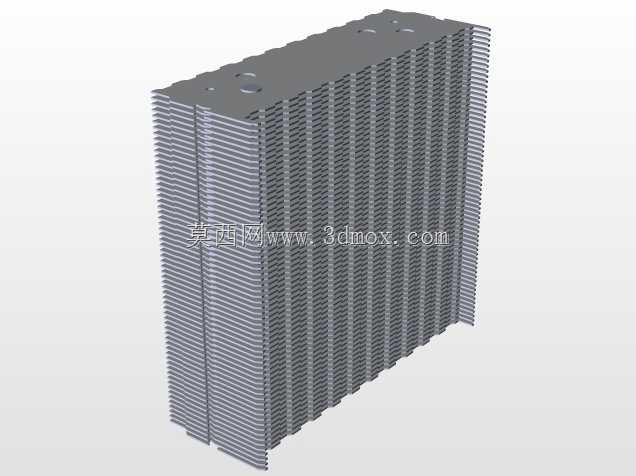

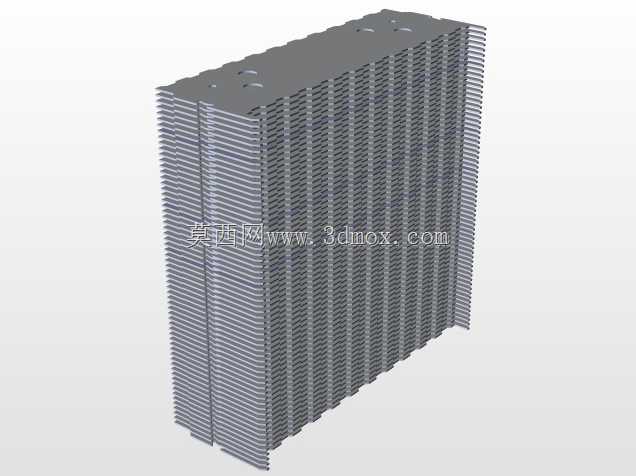

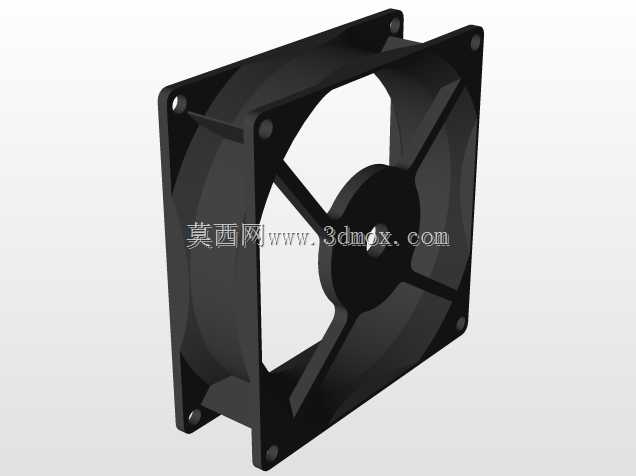

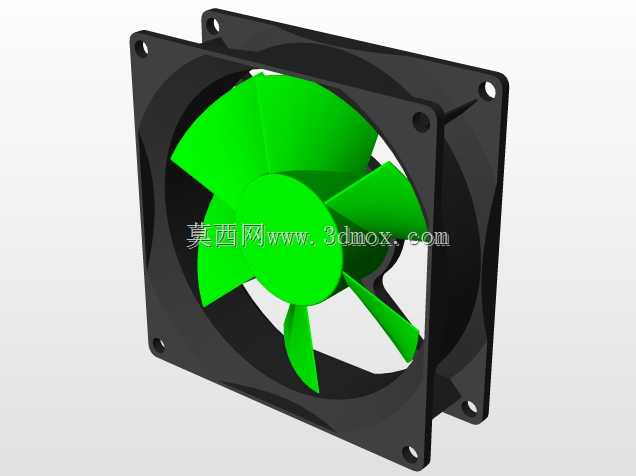

日常做PC硬件结构适配、工控机散热选型时，这类双塔风冷CPU散热结构是很常见的选型对象，它的核心应用场景覆盖台式DIY主机、机架式工控计算设备、小型工作站的处理器散热需求，不需要复杂的水冷管路布局，可靠性远高于一体式水冷结构，后期维护仅需清理鳍片间隙积灰即可，不存在漏液烧毁硬件的风险。从结构设计逻辑来看，这款散热采用对称式双鳍片组布局，中间预留轴流风扇安装位，相比单塔结构能有效拓展散热鳍片的总换热面积，同时不会过度挤占主板内存插槽的安装空间，鳍片采用穿片工艺与热管结合，每根热管通过折弯工艺贯穿两组鳍片，底部采用铣平的铜质接触底座，能够紧密贴合CPU顶盖表面，将处理器工作产生的热量快速通过热管传导至两侧鳍片组，再通过风扇形成的贯穿风道将热量带出机箱内部。设计过程中需要重点考量安装边界尺寸，鳍片组的整体宽度需要避让主板CPU插槽周边的内存、供电散热装甲高度，顶部的固定扣具凸台高度要控制在机箱CPU散热限高范围内，底部的固定螺柱位置需要适配主流的LGA、AM系列处理器插槽孔位，不需要额外打孔改造即可完成安装。鳍片本身采用褶皱式冲压结构，每片鳍片上冲压有规整的导风凸点，既可以增加鳍片整体的结构强度，避免运输、安装过程中出现鳍片倒伏变形，也能扰乱流经鳍片间隙的气流，避免层流导致的换热效率下降，热管与鳍片的结合处采用过盈胀接工艺，减少接触热阻，保证热量传导的效率。实际选型应用时，这类双塔结构的散热模组可以覆盖中高功耗处理器的散热需求，不需要过高的风扇转速即可将处理器温度控制在合理区间，运行噪音控制表现更优，结构上没有易损的密封部件，长期连续运行的稳定性更强，适合对可靠性要求较高的工业计算设备、长期开机的工作站主机使用。建模过程中需要精准还原扣具的安装间隙、鳍片的堆叠间距、热管的折弯半径，避免实际装配时出现干涉问题，尤其是底部底座与CPU顶盖的接触平面度需要严格控制公差，保证接触面积最大化，减少界面热阻。
