50mm规格双储液罐安装固定支架结构

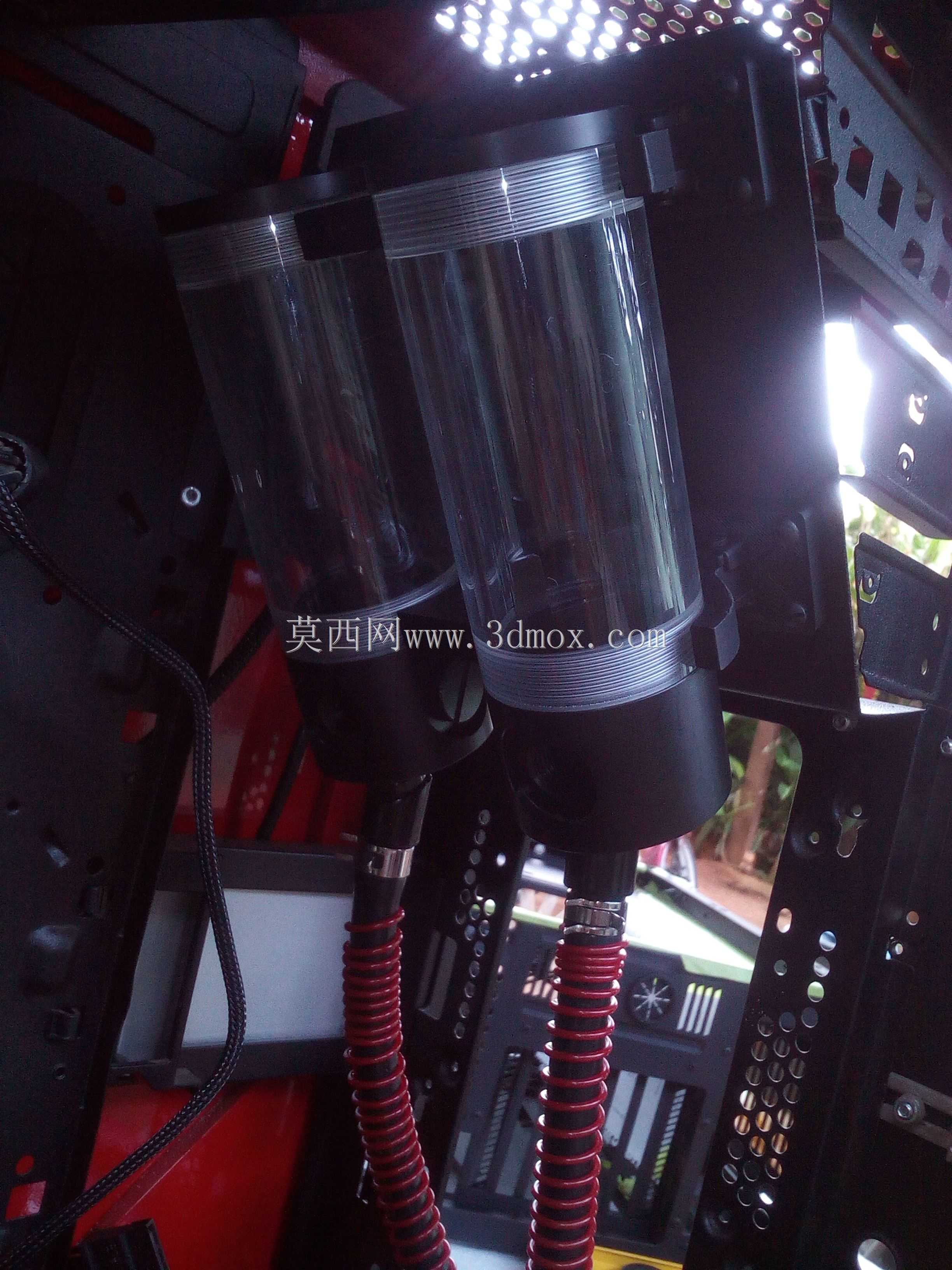

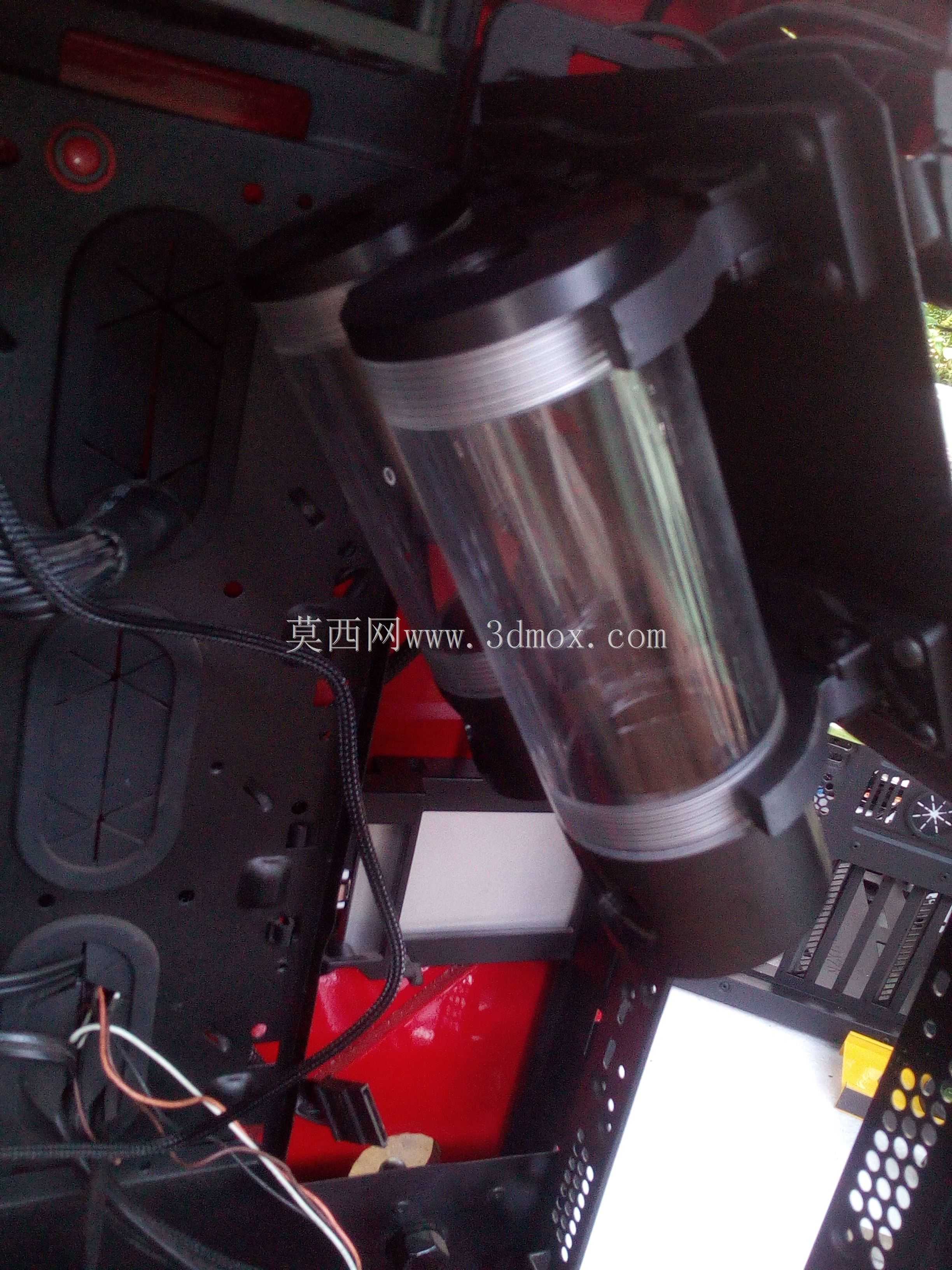

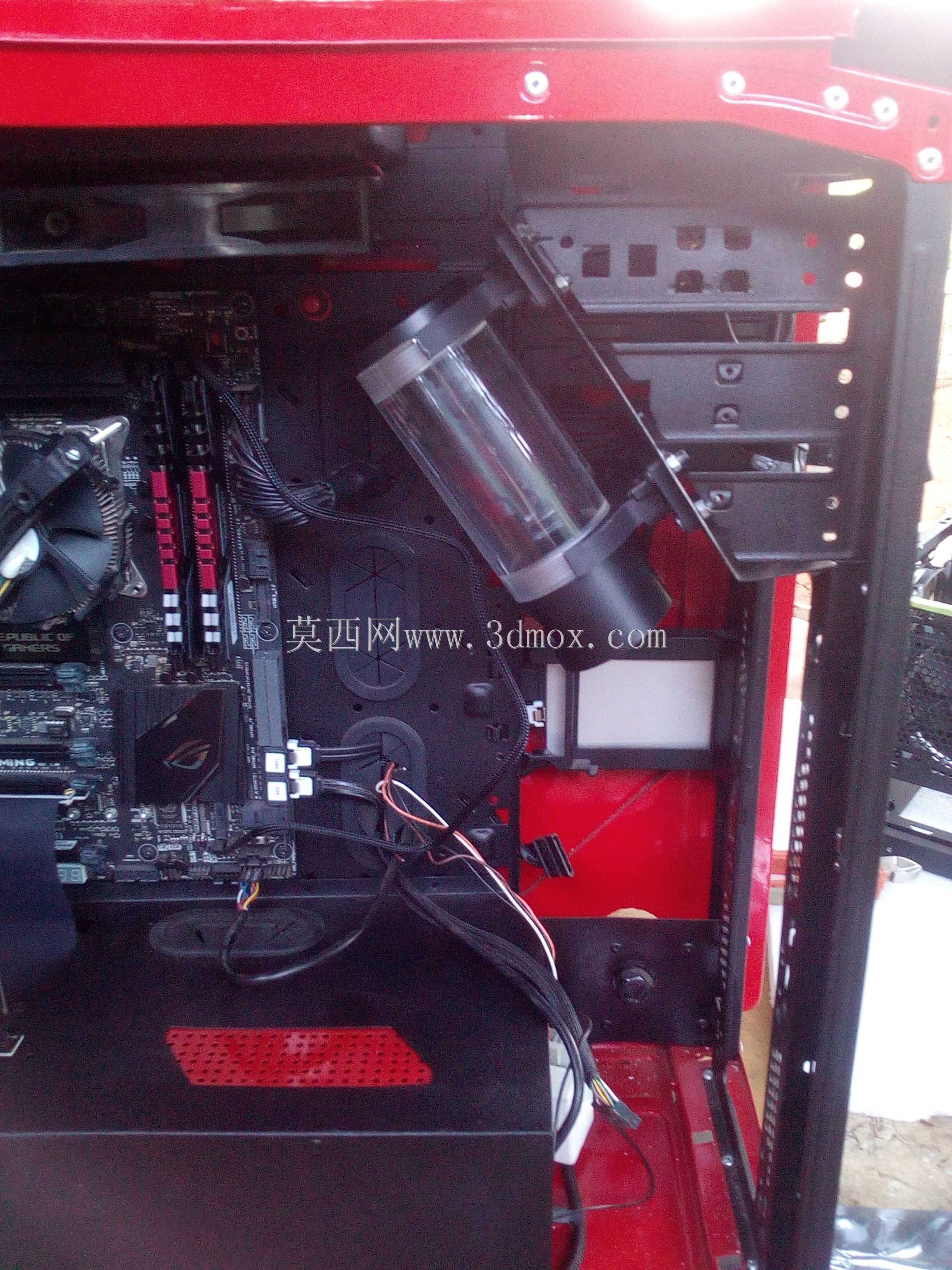

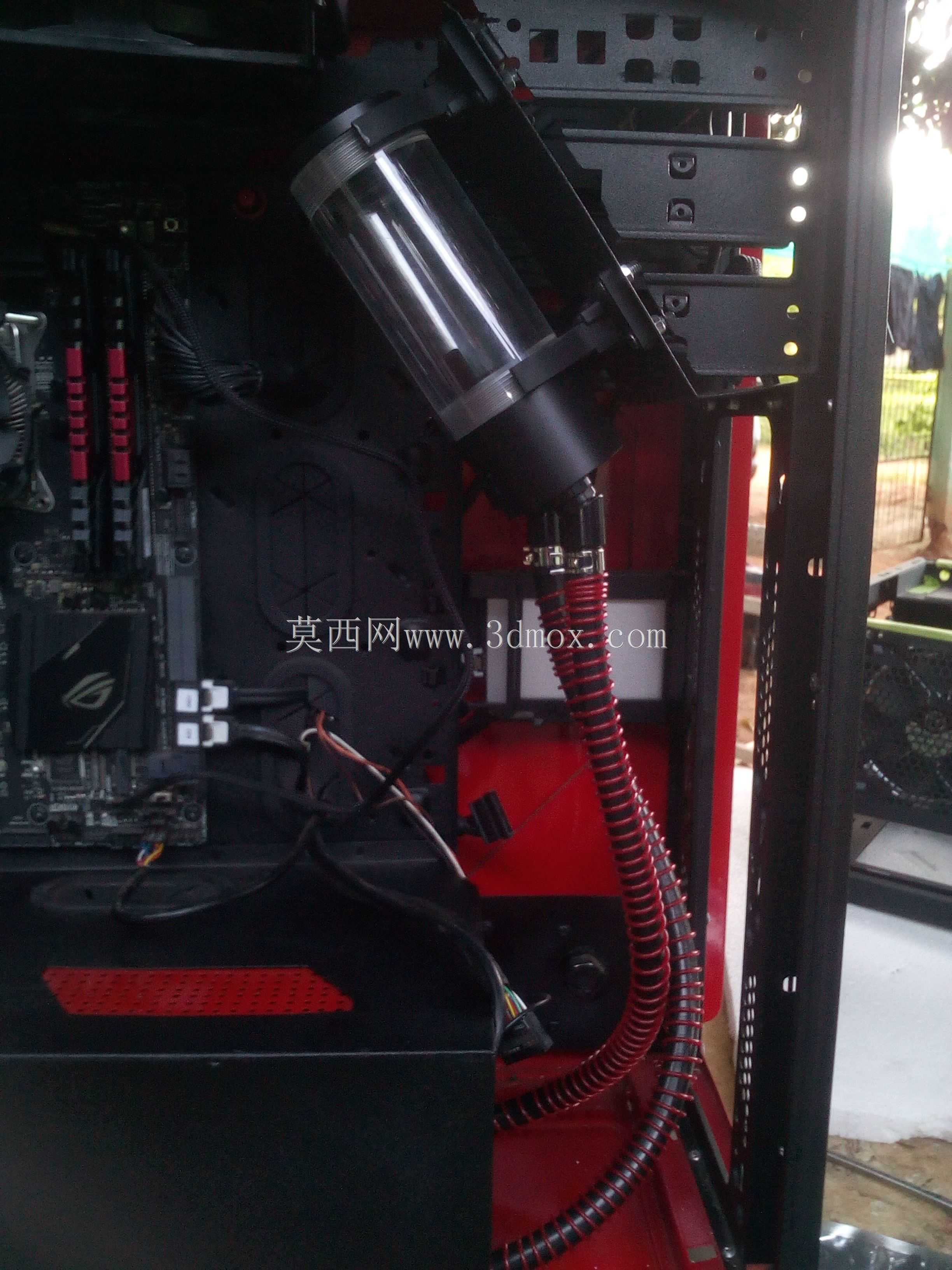

在小型流体输送、实验台流体供给、桌面级原型设备搭建场景中，储液罐的安装固定一直是容易被忽略却直接影响管路稳定性的环节，这款适配50mm安装间距的双储液罐安装件，正是针对并排布置双储液单元的固定需求设计的结构件。从实际使用场景来看，这类双储液并排布置的方案常见于小型供液系统、桌面级3D打印设备供料单元、小型实验循环装置中，两个储液罐可分别存储不同介质，或是作为同介质的冗余储备单元，相比单罐独立安装的方案，该安装件能将两个罐体的固定基准统一，避免独立支架带来的安装公差累积，减少管路对接时的错位应力。

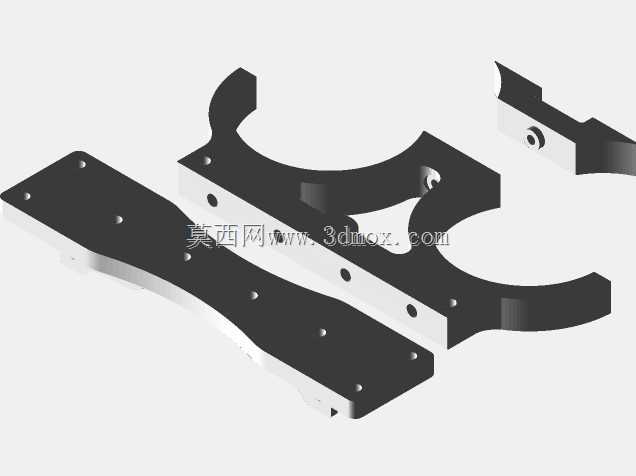

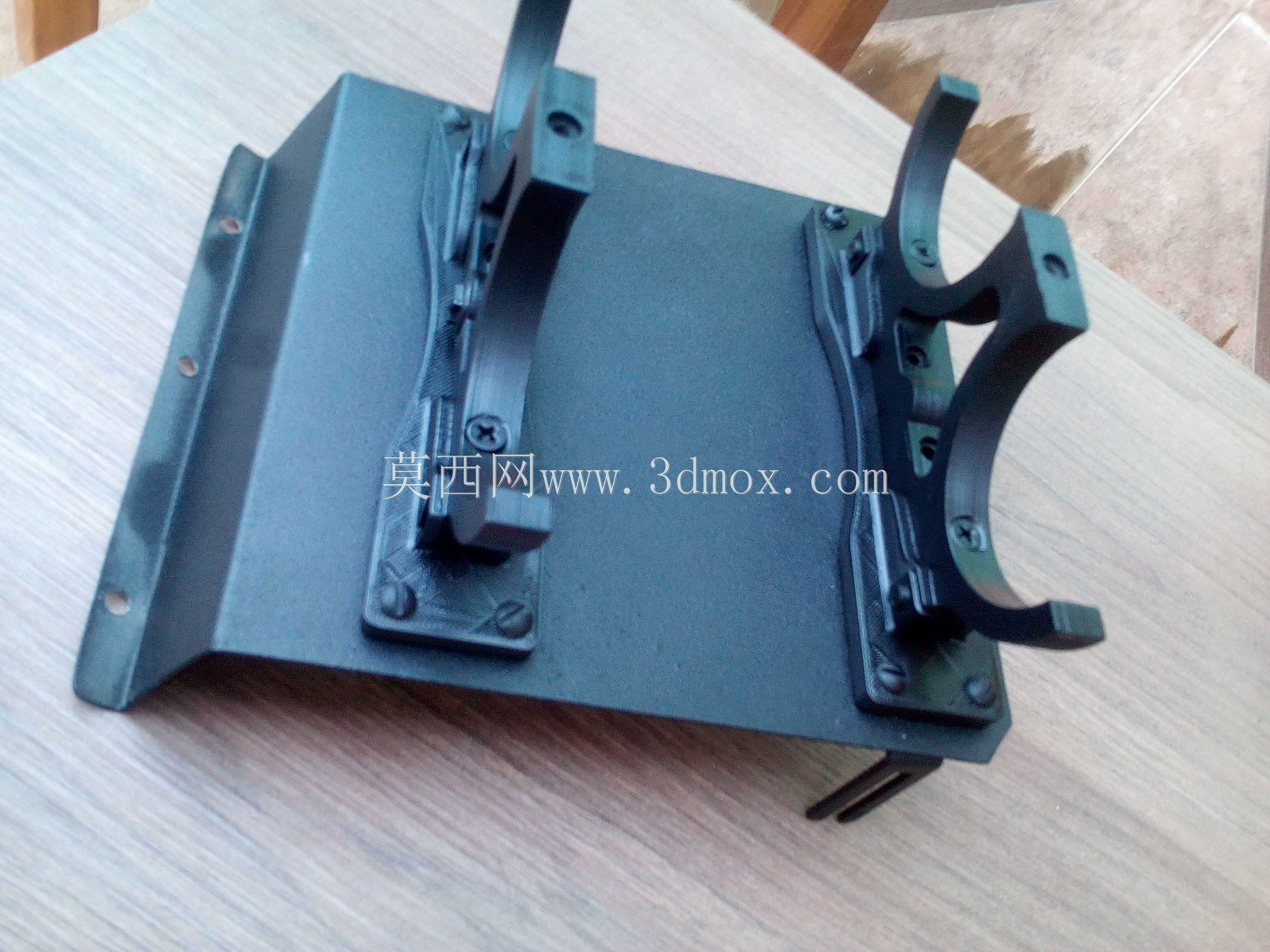

设计思路上，该安装件采用一体化板式承载结构，主体承托板做了适配罐体外径的弧形贴合面，两个弧形卡槽的中心间距严格匹配50mm的安装边界，确保罐体装入后不会出现径向偏移；板身分布的多组安装孔位，既可以通过紧固件将支架整体固定在设备安装基面，也能配合卡箍完成罐体与支架的锁紧固定，孔位的排布避开了弧形承托面的受力集中区域，防止长期承重后板件出现形变。两端延伸的平直安装边预留了足够的紧固件操作空间，即使在紧凑的设备内部安装，也能顺利完成工具操作，不会因为空间局促导致紧固件无法锁紧。

从功能特性来看，该结构同时承担两个储液罐的径向承托与轴向限位作用，弧形贴合面与罐体外壁的接触面积足够大，能分散罐体自重带来的局部压强，避免罐体外壳被局部挤压变形；板件边缘做了倒角处理，没有尖锐的加工毛刺，安装过程中不会划伤操作人员或是刮破配套的管路外壁。安装边界方面，该支架的整体外轮廓尺寸适配小型设备的内部安装空间，不会过多占用设备内部的走线与管路布置空间，两个卡槽的同轴度公差控制在合理范围内，能保证装入后的储液罐保持水平状态，避免罐内介质出现液位偏移、出液口进气等问题。在实际选型适配时，只要储液罐的外径与卡槽弧度匹配、安装基面的孔位对应，就可以直接使用该安装件完成双罐的并排固定，无需额外设计定制支架，能大幅缩短小型流体设备的结构设计与装配周期，减少零散固定件的使用数量，提升设备内部结构的整洁度与可靠性。
