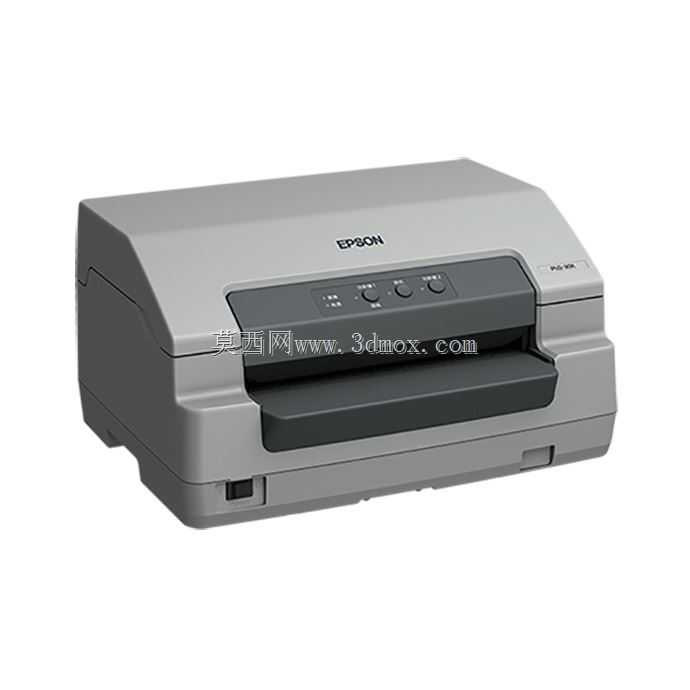

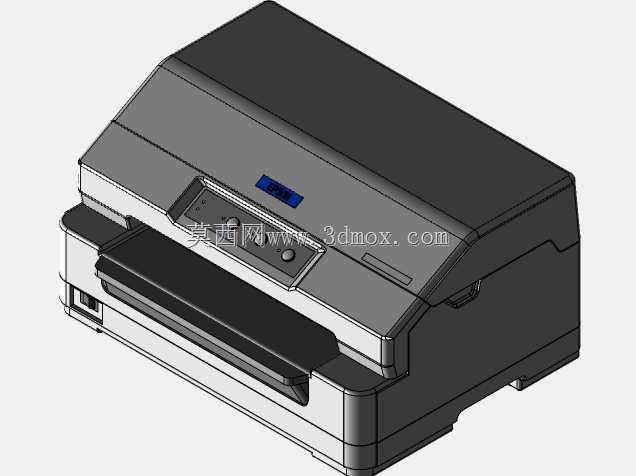

爱普生PLQ-30存折打印机外观结构建模

这款针式存折打印机的三维建模，完全围绕银行、政务窗口、社保网点这类高频存折、多联票据处理场景的实际使用需求搭建，还原了设备落地部署的全部结构细节。从实际使用场景来看，这类设备常年放置在营业窗口的操作台面，需要适配柜员坐姿操作的伸手可达范围，建模时严格还原了设备的卧式低矮外形，整体机身高度控制在200mm以内，宽度380mm、深度280mm的尺寸边界，刚好适配常规营业窗口台面的预留安装空间，不会遮挡柜员与客户的交互视线，也不会占用过多的凭证摆放区域。设备前部的进纸托板做了下沉式角度设计，建模时还原了托板15度的自然倾斜角度，不管是插入厚度2.6mm以内的存折本，还是放入多联复写的票据、凭条，都能顺着倾斜角度自然滑入进纸通道，不需要柜员反复调整介质对齐位置，减少日常操作的卡顿概率。机身顶部的操作按键区域做了内凹式的排布设计，三个功能按键分别对应联机、退纸、功能切换，按键凸起高度1.2mm，配合表面的防滑纹理，柜员盲操作时也能准确识别按键位置，不会出现误触。机身侧面的走纸间隙调节拨杆，建模时还原了拨杆的档位阻尼结构，对应不同厚度的打印介质可以快速调整打印头与胶辊的间距，避免厚存折打印时出现卡纸、打印头刮擦介质表面的问题，也能保证薄票据打印时的针脚击打力度均匀，多联复写的最后一联也能清晰留痕。从设计思路上，整个机身采用上下分壳的装配结构，上壳与下壳通过侧边的卡扣与底部的螺丝固定，建模时还原了壳体之间0.3mm的装配间隙，既保证外壳拼接的严合度，也预留了后期设备维护时拆壳的操作空间。机身背部的接口区域做了内凹的藏线设计，电源接口与数据接口都布置在背部的凹槽内，连接线缆后可以顺着台面的走线槽排布，不会出现线缆突出机身、勾扯过往物品的问题。底部的四个橡胶防滑脚垫，建模时还原了脚垫3mm的凸起高度与表面的防滑纹理，放置在光滑的石材台面或者玻璃台面上时，不会因为柜员推送介质的力度出现机身移位，也能缓冲打印头高速往复运动产生的轻微震动，降低设备运行的噪音传导。进纸通道内部的导向筋结构，建模时还原了筋条的圆弧过渡设计，介质进入通道时不会被尖锐的边角刮折，尤其是带有磁条的存折本，经过通道时不会因为剐蹭出现磁条消磁、介质折角的问题。出纸口的导纸板做了微翘的弧度设计，打印完成的凭证输出时会顺着弧度自然向上翘起，方便柜员直接拿取，不需要伸手到机身下方掏取打印完成的介质，适配窗口业务快节奏的操作流程。
