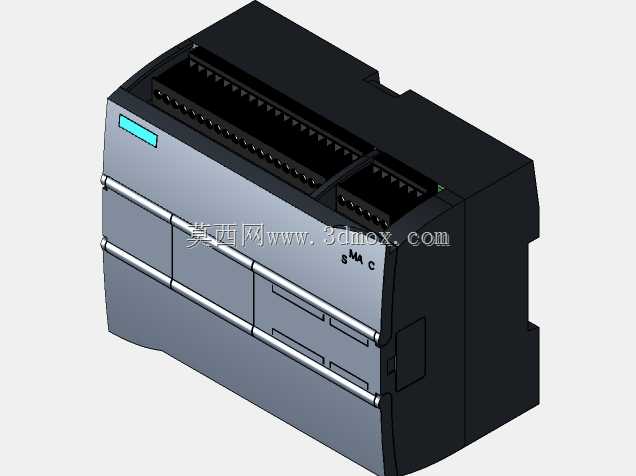

西门子SIMATIC1215可编程逻辑控制器结构

在离散制造业生产线、中小型过程控制站、智能楼宇配套电控系统、非标自动化设备的电控柜搭建环节，这类紧凑型可编程逻辑控制器是核心控制单元，承担现场信号采集、逻辑运算、执行机构驱动的核心作用，可对接数字量输入输出信号、模拟量传感信号，通过内置通讯端口实现与人机界面、上位机、分布式IO模块的数据交互，覆盖从简单单机设备到小型产线级的控制需求。这款控制器采用AC/DC/RLY的供电与输出架构，交流供电输入可直接适配工业现场常见的220V交流供电回路，无需额外配置开关电源转换供电电压，降低柜内元件排布的空间占用；直流输入端口可对接各类无源触点、NPN/PNP型传感元件的输出信号，继电器输出端口可直接驱动小功率交流接触器、电磁阀、指示灯等负载，无需额外加装中间继电器做信号中转，适配多数通用工业场景的负载驱动需求。从结构设计来看，整体采用模块化紧凑壳体，上部排布两排接线端子排，分别对应输入信号回路与输出信号回路，端子旁预留清晰的点位标识区域，方便现场接线与后期运维查线；正面设置状态指示灯区域，可直观反馈供电状态、运行状态、各通道通断状态以及故障告警状态，运维人员无需连接编程设备即可快速排查基础故障；壳体侧面预留标准导轨安装卡扣，可直接卡装在电控柜内通用的35mm标准DIN导轨上，安装时无需额外打孔固定，单台设备的安装宽度适配小型电控柜的排布需求，多台同系列模块拼接时可通过内置总线连接器实现通讯连接，无需额外敷设通讯线缆，柜内布线更整洁。建模过程中严格还原设备的安装边界尺寸，接线端子的伸出高度、壳体侧面的散热槽结构、正面标签区域的凹陷尺寸都做了等比例还原，可直接用于电控柜的三维布局校验，提前核对柜内走线空间、元件与柜门的安全间隙、相邻元件的排布间距，避免现场安装时出现元件干涉、接线空间不足的问题；壳体的分模线、卡扣结构、端口防护盖的开合结构也做了细节还原，可用于设备操作培训的三维演示素材，帮助电气运维人员快速熟悉设备的外部结构与接线点位。
