西门子KTP700基本型7寸人机交互操作终端

　　在离散制造产线的调试与日常运维场景里，这类7寸规格的人机交互终端是衔接操作人员与底层控制逻辑的核心节点，不管是小型装配工位的单机设备控制，还是流水线段的分布式站点监控，都能看到同规格产品的部署身影。从实际使用的角度出发，这类设备的核心作用是把PLC内部的寄存器数据、设备运行状态、故障报警信息转化为可视化的图形界面，同时把操作人员的参数调整、手动操作指令下发到控制层，省去了传统按钮站大量硬接线的排布工作，也让设备的状态反馈更直观。

　　从功能特性来看，这款基本型触控终端兼顾了触控操作与实体按键的双重交互逻辑，屏幕下方排布的8个实体功能键可以绑定常用的操作指令，比如画面切换、急停旁路确认、手动点动触发这类高频操作，在操作人员戴劳保手套作业、触控灵敏度受影响的场景下，实体按键的反馈感能大幅降低误操作概率。屏幕区域采用电阻式触控方案，适配工业现场复杂的操作环境，不会因为屏幕表面沾附少量油污、粉尘就出现触控失灵的问题，正面的IP65防护等级也能满足车间日常清洁时的溅水、粉尘耐受需求，不需要额外加装透明防护盖就能直接部署在设备操作面。

　　做结构设计的时候，这类HMI的安装边界是必须优先考量的点，这款产品采用嵌入式卡扣安装结构，不需要在柜体面板上打螺丝孔，只需要按照开孔尺寸在电控柜门板或者设备操作悬臂的安装板上开出对应矩形孔，把设备本体从正面嵌入之后，用背部自带的卡扣拉紧就能完成固定，安装效率比螺丝固定的方案高很多，后期维护拆卸也不需要专门找对应规格的工具。外形尺寸上，7寸屏幕对应的整机宽度控制在220mm左右，高度在150mm上下，屏幕区域的显示比例为16:9，足够排布常规的参数显示框、操作按钮、状态指示灯元件，不会因为屏幕尺寸过小导致界面元素过于拥挤，也不会因为尺寸过大占用过多的操作面板空间，适配大部分中小型单机设备的面板布局需求。

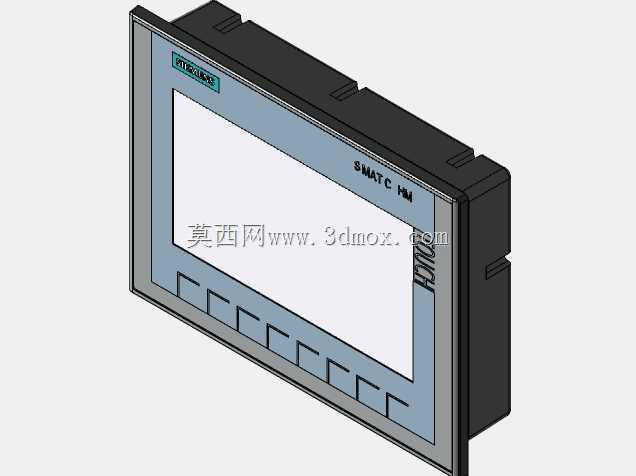

　　从建模还原的角度来说，做这款设备的三维模型时，首先要精准还原正面的屏幕边框、实体按键的排布间距，还有背部的散热格栅、接线端子区域的凸起结构，因为在做电控柜布局设计的时候，HMI背部的接线空间预留是很容易出问题的环节——如果模型没有还原背部的深度尺寸和端子位置，后期实际安装时很可能出现接线插头和柜内的线槽、导轨元件干涉的问题。正面的SIMATIC HMI标识、左上角的品牌标识位置也要和实物对齐，做设备虚拟调试的数字孪生场景时，这些细节的还原能让虚拟场景的真实度更高，也方便后续做操作培训的可视化素材。

　　实际选型搭配的时候，这类基本型HMI通常和同系列的小型PLC搭配使用，通过PROFINET总线完成通讯，不需要额外铺设通讯电缆，只需要一根标准网线就能实现数据交互，布线成本很低。设备的供电采用24V直流供电，和柜内其他工控元件的供电等级一致，不需要单独配置电源模块。从安装场景的适配性来说，除了常规的电控柜嵌入式安装，这款设备也可以搭配悬臂控制箱安装在大型设备的操作侧，方便操作人员在设备旁随时调整参数、查看运行状态，比如小型包装设备、单机冲压工位、输送线分拣站点这类场景，用这个尺寸的HMI刚好平衡了显示面积和安装空间的需求，不会像10寸以上的大屏那样在小型设备上显得突兀，也不会像4.3寸的小屏那样无法同时显示足够多的运行参数。

　　在结构设计的细节处理上，这款设备的正面边框做了轻微的斜边倒角处理，既可以避免安装后边缘和面板之间积灰，也能在操作人员靠近操作时减少边框的磕碰风险。背部的散热结构采用自然对流设计，没有配置散热风扇，也就不存在风扇进灰、寿命到期更换的问题，能适应多粉尘的车间环境，长期运行的稳定性更高。接线端子区域设置在设备背部的下方，网线接口、电源接口都做了防呆设计，现场接线时不会出现插反的问题，端子旁边预留了扎带固定位，方便把线缆固定在设备背部，避免设备推拉安装时线缆被扯松。
