带安装固定耳的USB3.0B型内螺纹接口

这款带安装固定耳的USB3.0 B型内螺纹接口，是工业外设、工控设备、专业数码外设中常用的有线数据传输连接部件，日常在工业相机、外置磁盘阵列、高速打印机、专业音频接口等需要稳定高速数据传输的设备上都能见到它的身影。不同于消费级电子设备上常用的直插式无固定USB接口，这款接口两侧延伸出带安装孔的固定耳，适配面板嵌入式安装场景，安装时可通过螺丝穿过固定耳的通孔，将接口牢牢锁固在设备壳体的对应开孔位置，能避免设备挪动、线缆拉扯时接口出现松脱、移位的问题，大幅提升连接可靠性，适配工业场景下长期震动、频繁插拔线缆的使用工况。

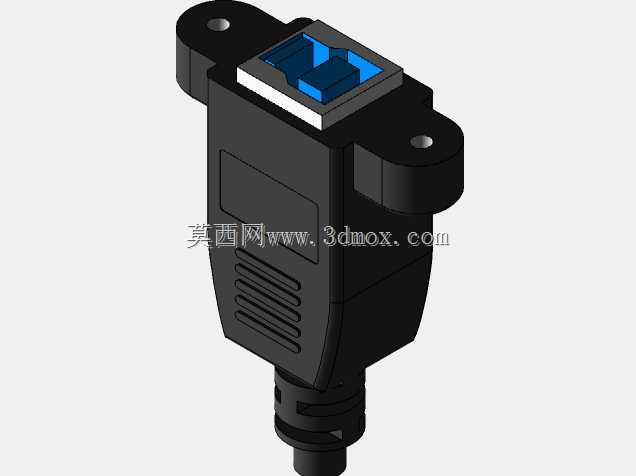

从结构设计来看，接口内部的蓝色塑芯是USB3.0规格的典型识别特征，内部触点排布兼容USB3.0高速传输协议，同时向下兼容USB2.0及更早版本的B型公头插接，传输带宽可满足大容量数据高速传输的需求。接口前端的插接腔做了导向倒角处理，公头插入时可自动对位，避免硬插导致的内部插针弯折、塑芯开裂问题；尾部的线缆衔接处做了阶梯式防弯折结构，可分散线缆弯折时的应力，减少线缆根部因反复弯折出现的线芯断裂、外皮破损问题。

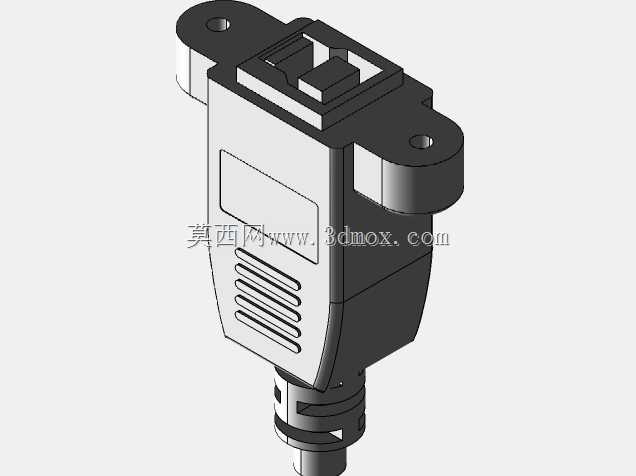

做结构选型时需要注意，这款接口的安装边界要匹配设备面板的开孔尺寸，两侧固定耳的孔位间距需和面板预设的安装柱位置对齐，接口插入面板后，前端插接面要和面板外表面保持齐平，既不能突出过多影响外观，也不能内凹过深导致公头无法完全插合。接口尾部的线缆出线空间要预留足够余量，避免线缆弯折半径过小影响信号传输稳定性，内螺纹的锁合结构可搭配带锁扣的专用线缆，进一步提升连接的抗拉扯能力，在设备移动、运维插拔过程中不会出现接口松脱导致的数据传输中断问题。建模时还原了接口的所有安装配合特征，固定耳的安装孔位、插接腔的内部尺寸、尾部的防弯折结构都做了等比例还原，可直接用于设备面板的开孔校核、装配干涉检查，也可用于产品宣传的结构展示渲染。
