IP67防护等级Db15阴式PCB板装连接器

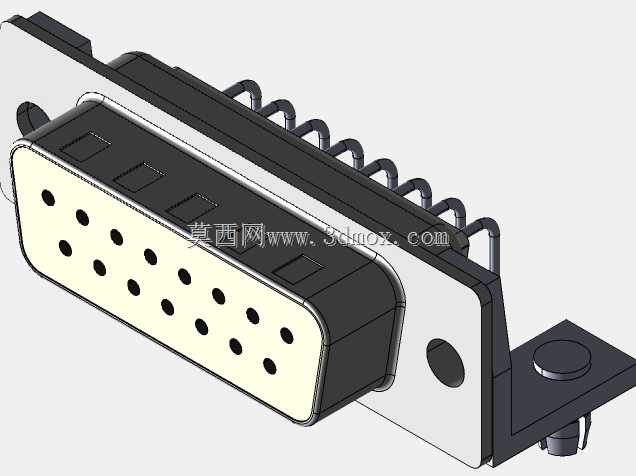

这款板装D-sub连接器主要面向有高防护要求的电气互联场景，常见于户外工业控制设备、车载信号传输单元、潮湿工况下的检测仪器内部，用来实现PCB板与外部线缆的15路信号稳定连通，避免常规接插件在淋水、粉尘环境下出现接触不良、引脚氧化短路的问题。从结构设计来看，主体采用绝缘基座搭配金属屏蔽外壳的组合，接触件为15位阴式插孔，排布遵循标准D-sub15引脚间距规范，插孔端设计有导向倒角，方便公头插合时自动对位，避免硬插导致的插针弯折。金属外壳尾部设置有弯折成型的压线弹片结构，线缆接入后可通过弹片压紧屏蔽层，实现360度电磁屏蔽，减少工业现场变频器、伺服设备产生的电磁干扰对传输信号的影响。安装法兰与主体外壳为一体化冲压成型，两侧预留标准安装孔位，可通过螺丝直接固定在设备面板或者PCB板的安装位上，安装孔的中心距完全符合行业通用安装尺寸，不需要额外改孔就能直接替换同规格普通防护等级的DB15接插件。前端插合面设计有一圈密封胶圈安装槽，装配配套的硅橡胶密封圈后，插合状态下可以达到IP67的防护等级，能够短时间浸水、阻挡细粉尘进入接触腔，适合用在户外露天设备、清洗设备、海事装备这类对防水防尘有硬性要求的场景。绝缘基座采用耐高温的工程塑料注塑成型，能够耐受波峰焊时的高温冲击，不会出现基座变形、引脚移位的问题，引脚为直插式设计，长度适配常规厚度的PCB板，插装后焊盘与引脚的结合强度足够，能够承受一定的插拔力而不会出现焊盘脱落的情况。外壳表面做了镀镍处理，既有不错的防锈能力，也能提升屏蔽效能，长期在潮湿环境下使用也不会出现外壳锈蚀的问题。在做结构选型时，需要注意这款连接器的板后安装深度，预留足够的PCB板到设备外壳的内部空间，避免安装后与板上其他高元件产生干涉，插合面突出面板的高度也符合常规设备面板的设计余量，不会出现外凸过多影响设备外观、或者内陷过深导致公头无法完全插合的问题。接触件的插拔寿命满足工业级使用要求，多次插拔后接触电阻仍然保持在较低水平，不会因为长期使用出现信号衰减的问题，适合需要频繁插拔维护的设备接口使用。
