台式机CPU轴流散热风扇三维结构

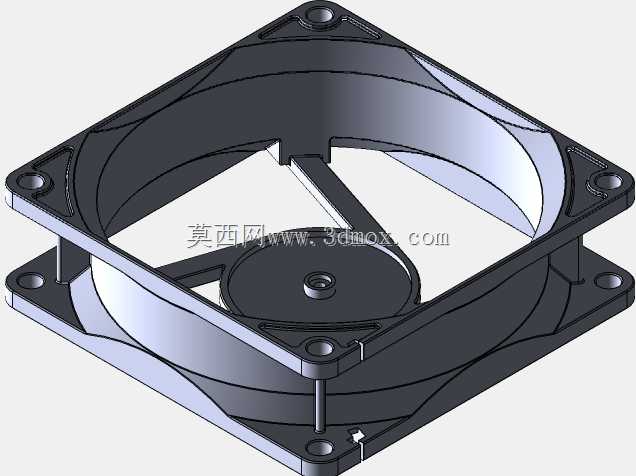

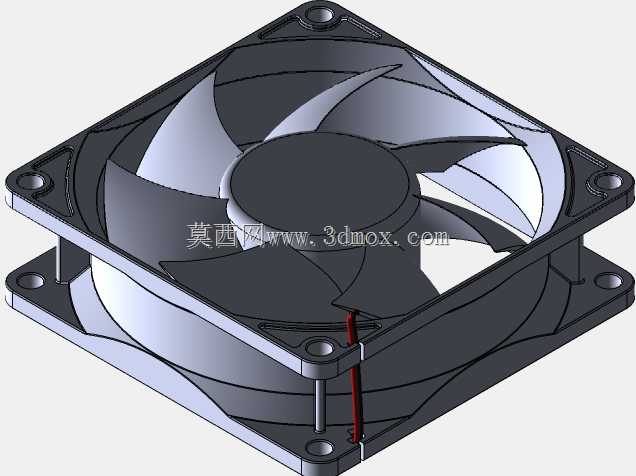

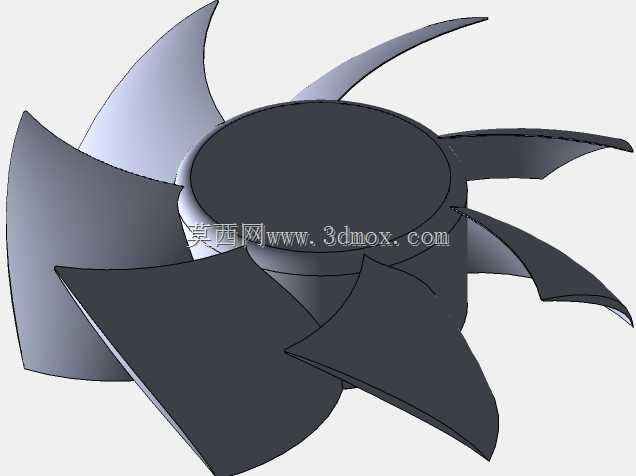

日常做消费电子结构设计时，CPU散热风扇是台式机、工控机、小型服务器里最常见的主动散热部件，这类轴流风扇的核心作用是通过定向气流带走CPU散热器鳍片上堆积的热量，避免处理器因过热触发降频甚至硬件损坏，在紧凑型ITX机箱、开放式测试台、工业嵌入式工控主机里都有广泛适配场景。做这款风扇的三维结构时，首先要卡准行业通用的安装边界，常规120mm规格的方形外框，四个角的安装孔位严格遵循ATX机箱、塔式CPU散热器的通用孔距标准，安装柱的高度预留了接线出线空间，不会和主板散热装甲、内存马甲产生干涉，框体厚度匹配常规机箱风扇位的安装间隙，不管是螺丝固定还是橡胶减震钉固定都能兼容。扇叶的曲面设计是整个结构的核心，七片不对称曲面扇叶的叶型经过弧度优化，在相同转速下能提升轴向进风量，同时切割气流时减少紊流产生的风噪，扇叶和外框内壁的间隙控制在极小范围，避免叶尖漏风损失风压，中心的轮毂结构预留了电机安装位，内置的直流无刷电机固定位做了同心度限位，保证扇叶转动时的动平衡余量，不会长期运转后出现偏心抖动。外框的四个边角做了加厚处理，安装孔内嵌了金属衬套结构，反复拆装螺丝也不会出现塑料柱开裂的问题，框体的进风侧做了导流倒角，引导气流平滑进入扇叶区域，出风侧的边框做了平直切边，让吹出的气流更集中地导向散热器鳍片，不会过早发散降低散热效率。出线位置从框体侧边的凹槽引出，预留了线材的弯折空间，不会因为安装挤压导致线材外皮破损，整个结构的装配逻辑完全贴合实际量产的风扇装配流程，扇叶、电机、外框、减震胶垫的配合间隙都按照实际公差要求设置，不管是做散热方案仿真验证，还是做机箱内部的干涉检查，都能直接调用这个结构做装配匹配，不需要额外调整安装尺寸。
