戴尔R910服务器轴流散热风机结构

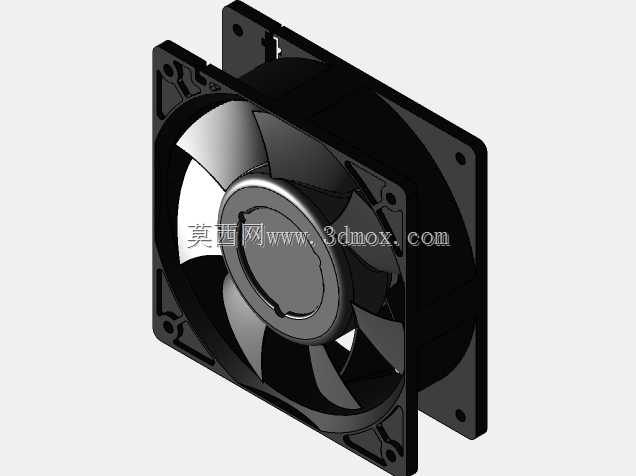

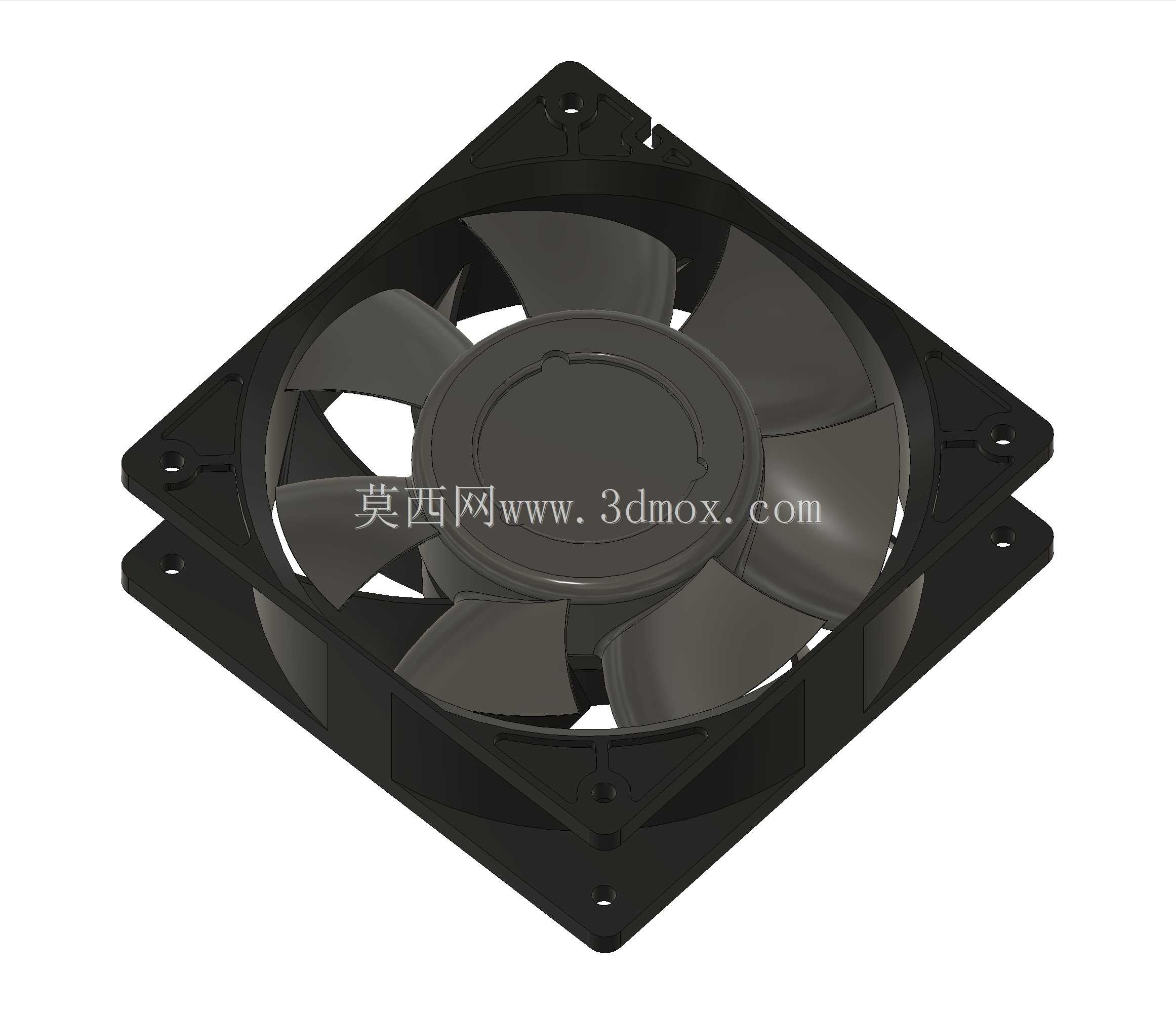

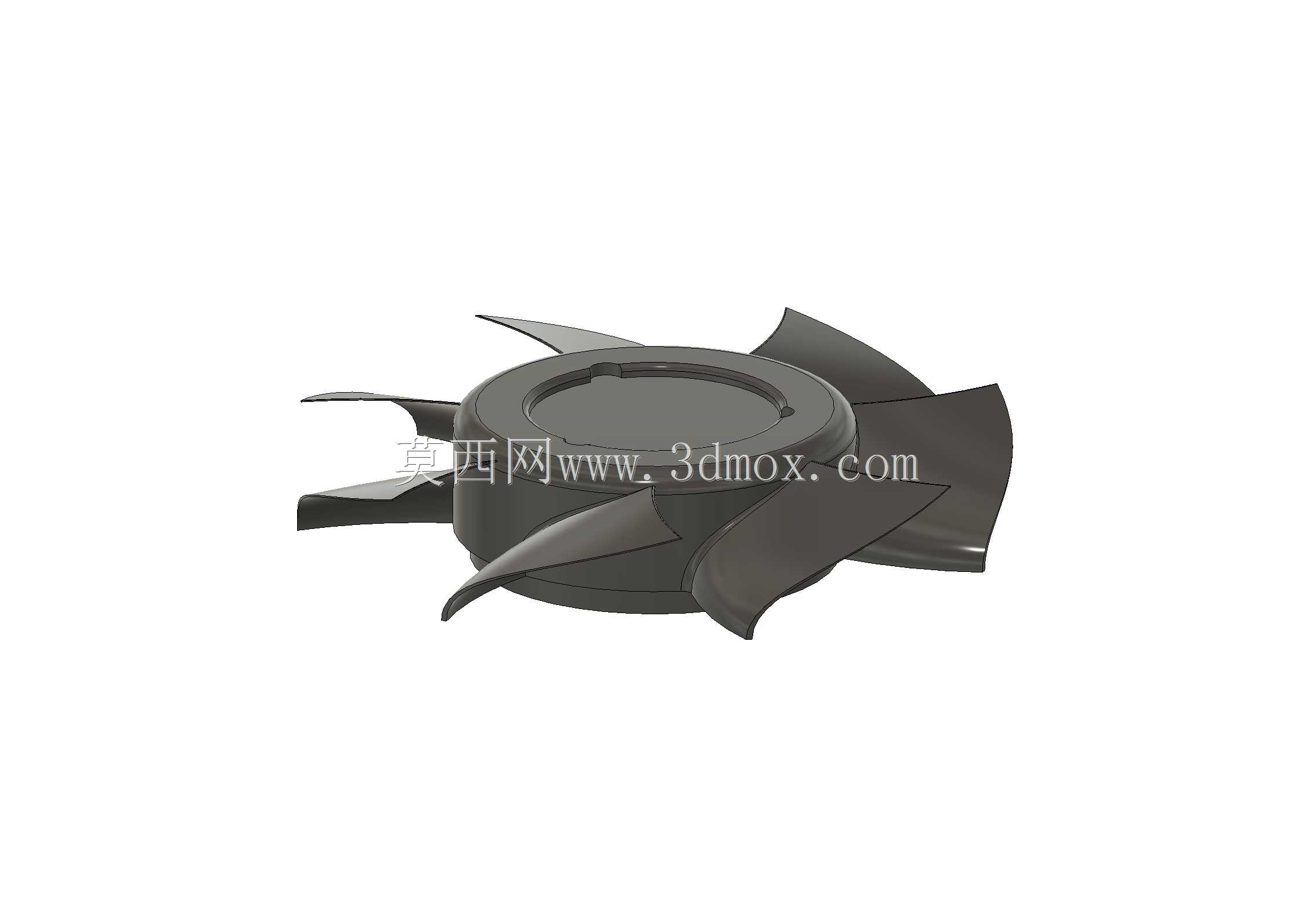

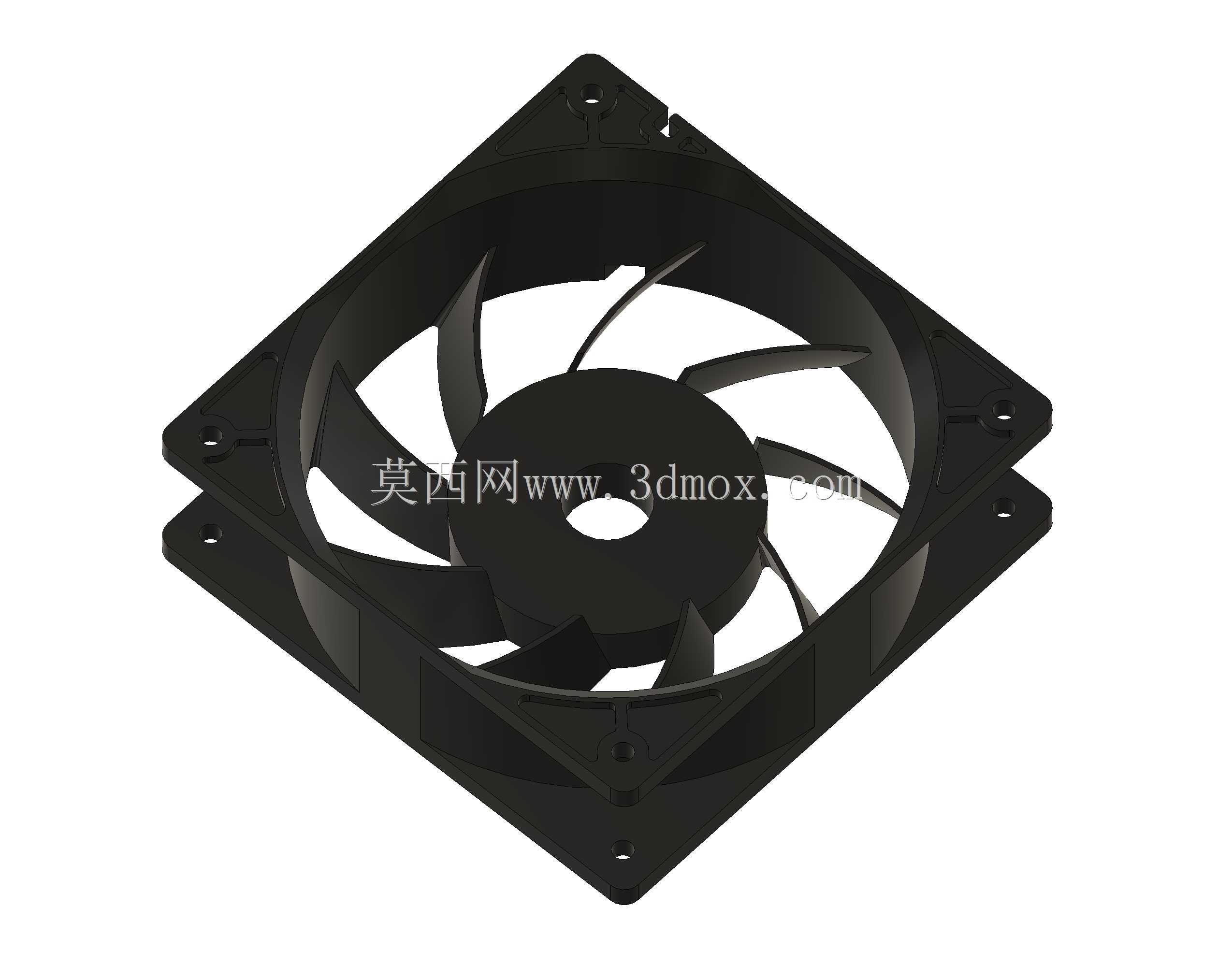

这款轴流风机主要面向机架式服务器内部的高热密度散热场景，在多CPU、高内存配置的计算节点中，这类风机是风冷散热链路的核心动力部件，负责将服务器内部CPU、内存、供电模块产生的热量快速带出机箱，避免核心元器件因过热触发降频保护甚至硬件损坏。从结构设计来看，整体采用标准正方形外框结构，四个边角预留沉头安装孔，安装孔位间距符合120mm规格服务器风机的通用安装规范，可直接适配服务器机箱内的风机安装位，安装时通过螺丝穿过边角沉孔固定在机箱的风机支架上，沉孔设计可保证螺丝头部不超出风机外框平面，避免干涉周边的风道挡板或者线缆排布。风机的扇叶采用七叶后掠式设计，这种叶型设计在高转速工况下能有效降低气流紊流产生的气动噪音，同时保证足够的风压输出，因为服务器内部风道存在内存插槽、散热鳍片、供电线缆等多处风阻结构，需要风机具备足够的静压才能克服风阻，将气流输送到各个发热区域。风机中心的轮毂区域做了圆弧过渡处理，可减少气流进入扇叶区域时的流动损失，提升进风效率，外框的内侧做了导风圈结构，和扇叶外缘的间隙控制在极小范围内，避免扇叶边缘的气流回流，提升风机的整体送风效率。在实际选型应用中，这类风机通常配合服务器的温控调速系统使用，可根据核心元器件的实时温度动态调整转速，在低负载工况下降低转速减少运行噪音和功耗，高负载工况下提升转速保证散热能力。建模过程中需要重点关注外框安装孔的位置精度、扇叶的曲面弧度以及扇叶和外框的配合间隙，这些参数直接影响后续结构验证中风道仿真的准确性，若安装孔位偏差超过0.5mm，就可能出现实际装配时无法对位的问题，扇叶曲面的还原度则会影响仿真得到的风量风压参数和实际样品的偏差。外框的厚度设计也兼顾了结构强度和安装空间需求，既不会因为框体过薄在高速运行时产生共振，也不会因为框体过厚占用过多的机箱内部空间，适配服务器内部紧凑的硬件排布要求。
