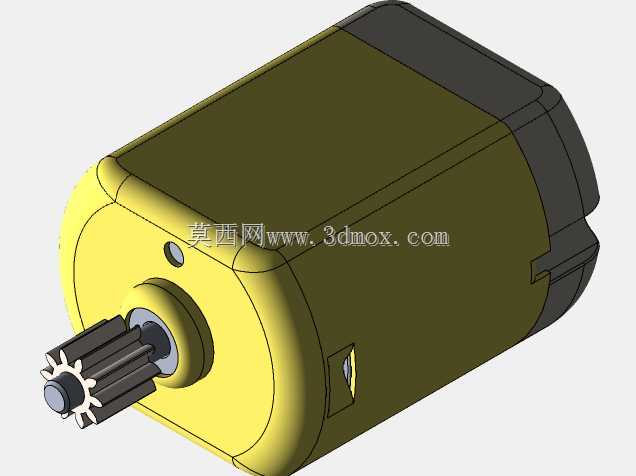

微型直流驱动电机带输出齿轮结构

　　这类小尺寸直流电机在消费电子、小型自动化执行机构、玩具传动、智能门锁、车载小执行器以及教学实验装置里十分常见，核心作用是把直流电能转换成低速大扭矩的旋转输出，前端集成的小齿轮不需要额外加装联轴器即可直接啮合减速齿圈或者齿轮组，整机占用空间极小，非常适合对安装体积有严格限制的紧凑动力场景。

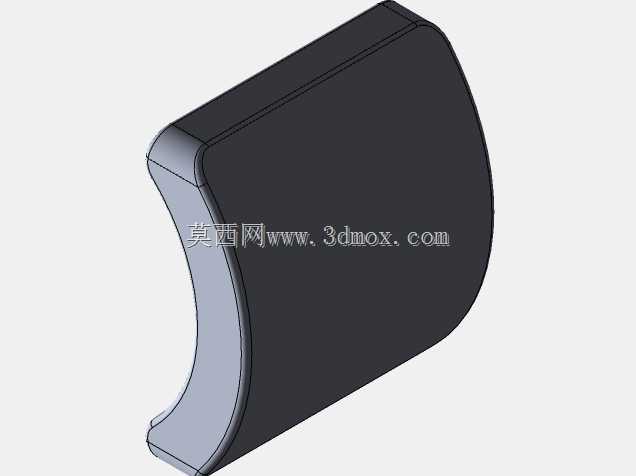

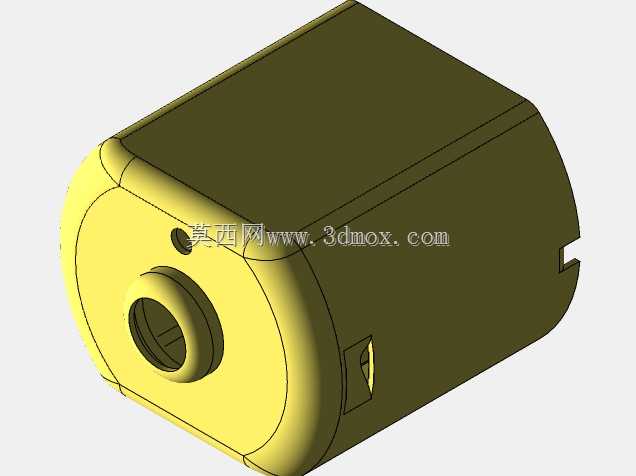

　　从实际装配逻辑来看，电机主体采用圆角方柱形外壳，这种外形相比纯圆柱壳体更方便在设备腔体内做平面定位，侧壁预留的卡扣槽可以直接卡入设备预设的安装位，不需要额外打螺丝固定，在批量装配的消费级产品里能大幅减少装配工序；外壳两端做了圆弧过渡，既避免锐边在装配时划伤线材，也能在壳体压装过程中分散应力，减少薄壳件变形的概率。后端盖采用深色绝缘材质，和金属主壳体形成包覆配合，既承担内部碳刷、磁瓦的轴向定位，也能在电机运行时隔绝外部粉尘进入电枢区域。

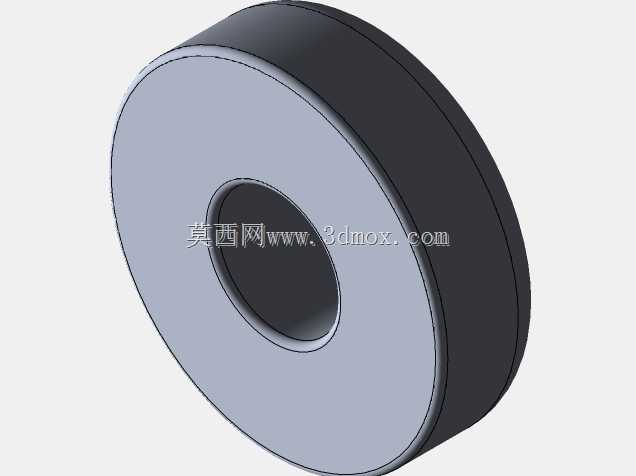

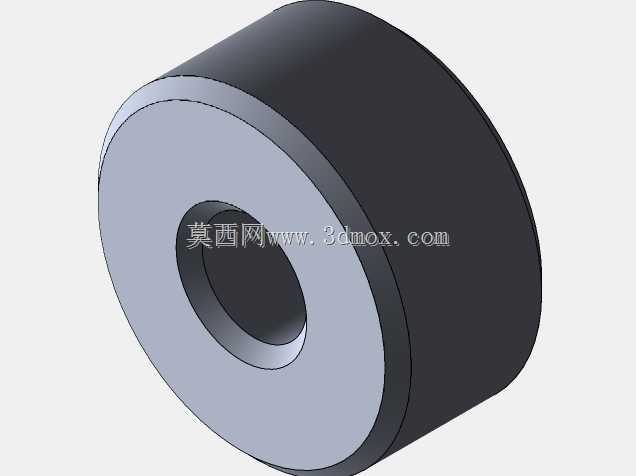

　　输出端的结构设计是这个部件的实用重点：伸出的输出轴直接集成了模数极小的直齿圆柱齿轮，齿顶做了微小倒角，在和配对齿轮首次啮合装配时可以自动导正，不会出现齿顶顶撞卡滞的问题；齿轮根部和轴肩之间预留了退刀间隙，轴端的中心定位凸台可以在装入减速箱时和箱体轴承孔形成同轴定位，保证输出齿轮和配对齿的啮合侧隙均匀，运行时不会出现偏磨、打齿的异响。前端盖的轴伸位置做了加厚凸台，内部可以镶嵌含油轴承，承受输出齿轮受到的径向啮合力，避免轴套长期受力后出现旷量。

　　建模过程中需要优先把控几个装配边界：首先是壳体的外形包络，方壳的对边宽度、总长度要和设备预留的电机仓尺寸留0.1到0.2毫米的装配间隙，外壳侧壁的弹性卡扣厚度要控制在合理范围，既要保证卡入后有足够的预紧力防止电机工作振动松脱，也不能因为卡扣刚性过大导致装配时壳体被撑变形；其次是输出齿轮的参数匹配，齿轮的模数、齿数、压力角必须和下游减速组的配对齿轮完全对应，齿宽要比配对齿宽多出0.5毫米左右，补偿装配时的轴向公差，避免出现齿面啮合长度不足导致局部应力过载；轴伸的伸出长度要严格控制，保证齿轮装入后端面和减速箱内壁留有安全间隙，不会在电机正反转时发生摩擦剐蹭。

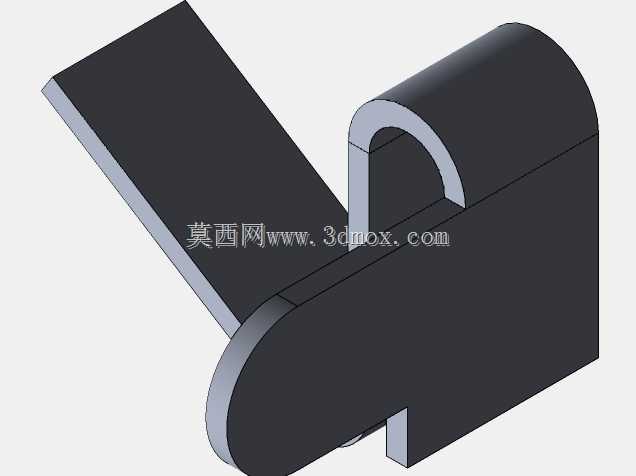

　　从功能特性角度，这类低压直流电机依靠内部永磁体提供励磁磁场，电枢通电后产生电磁转矩，自带的输出齿轮相当于第一级减速输入，相比光轴电机搭配外接齿轮的方案，省去了齿轮和轴之间的粘接、压装工序，零件集成度更高，批量生产的一致性更好。在选型适配时，需要确认电机的额定工作电压区间、空载转速、堵转扭矩和终端负载匹配，同时核对输出齿轮的转向是否符合机构动作逻辑，电机后端的供电触点位置要和设备主板的弹片供电位置对齐，避免装配后出现供电接触不良。

　　结构设计阶段还要考虑运行发热的布局，电机壳体和设备仓壁之间可以预留微小的通风间隙，长时间连续运行时外壳的热量可以通过相邻的塑胶或者金属结构件散出；端盖和主壳体的配合止口要做同轴度约束，建模时保证内部电枢和磁瓦的气隙均匀，避免出现扫膛问题。整个部件的所有特征都按照实际加工和装配逻辑搭建，圆角、卡扣、退刀槽、定位凸台这些细节都完整还原，既可以直接用于小型传动装置的布局干涉检查，也能作为微型动力部件选型时的结构参考，帮助设计人员快速完成电机仓的空间规划和传动链匹配。
