V型六缸汽车发动机总成结构数模

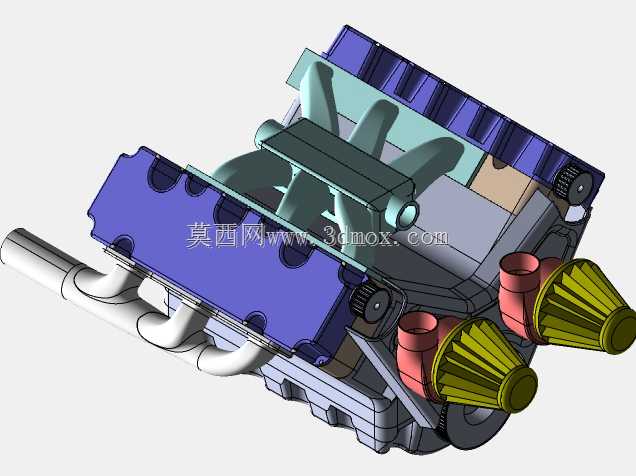

　　这套V型布局六缸汽车发动机三维数模，完整还原了民用乘用车动力核心的整机装配逻辑，可直接用于整车总布置校核、动力舱干涉检查、汽修教学演示以及发动机原理科普场景。从整机外廓边界来看，模型采用两列气缸呈夹角对称排布的V型构型，相比直列六缸机型大幅缩短了曲轴轴向长度，整机轴向安装尺寸控制在前置前驱动力舱的常规预留区间内，横向宽度随V角向两侧延展，高度方向则预留了进气歧管、气门室盖的上部装配空间，安装悬置点位分布在缸体两侧下部的加强凸台位置，和整车副车架的悬置支架安装孔位完全对应，数模中所有外露接口的位置、朝向都按照实车装配逻辑搭建：前端输出轴对接变速箱飞轮壳，两侧排气歧管的法兰接口朝向车身下方，预留了三元催化器、前段消音包的安装走位空间，冷却风扇布置在发动机前端输出侧，和散热器安装位保持合理的轴向间隙，避免运转时出现扇叶磕碰护风圈的问题。

　　拆解模型的内部结构逻辑，两列紫色缸盖分别集成了进气道、排气道与气门安装座，缸盖和下部灰蓝色缸体的结合面预留了气缸垫的压缩厚度空间，缸体内部的六个气缸套沿两列斜向排布，每个缸套内对应活塞组件，活塞通过连杆和下方曲轴的曲柄销铰接，曲轴主轴颈支撑在缸体下部的主轴承座上，输出端延伸出缸体前端面，用于连接飞轮与变速箱输入轴。两侧红色的排气歧管采用支管汇合结构，每个气缸的排气口分别对接独立歧管支管，最终汇总到总出口对接排气后处理装置，歧管的弯曲走向充分避让了缸体侧面的机油滤清器、启动马达安装位，没有出现管路和周边附件硬干涉的问题。前端的两个黄绿色锥型冷却风扇通过支架固定在缸体前端面，扇叶和曲轴皮带轮保持传动对接关系，运转时可以为散热器提供强制对流风量，满足发动机大负荷工况下的散热需求。

　　从结构设计的合理性角度看，这套数模把发动机研发阶段需要重点校核的装配关系全部做了实体还原：缸盖螺栓的排布位置沿着气缸周圈均匀分布，拧紧后可以保证缸盖和缸体结合面的压力均匀，避免气缸垫冲蚀漏气；连杆的运动包络在数模中可以直接做运动仿真校验，活塞运行到上止点时不会和气门发生碰撞，运行到下止点时连杆大头也不会和缸体下部的曲轴箱内壁发生磕碰；外部附件的布置遵循了整车维修的可达性原则，机油加注口、机油尺、火花塞安装位都预留了足够的操作空间，售后保养时不需要拆解周边大型附件就可以完成常规更换作业。

　　在实际工程应用中，这类完整的发动机总成数模可以在整车开发早期就完成动力舱的硬点匹配：设计师可以直接把模型导入整车装配环境，核对发动机和转向机、防火墙、前纵梁、散热器框架的最小安全间隙，提前规避零部件装车后出现的运动干涉、装配空间不足问题；面向汽修教学场景时，分层的装配结构可以逐次拆解展示曲柄连杆机构、配气机构、冷却系统、进排气系统的组成逻辑，让学员直观理解四冲程发动机每个工作行程的部件联动关系；针对改装场景，数模的外部接口尺寸也可以作为排气头段改装、涡轮增压器加装、冷却系统升级的设计基准，不需要反复逆向扫描实车发动机就能完成改装件的前期结构设计。模型中所有部件的配合公差都按照量产发动机的常规设计值预留，运动件之间保留了合理的运转间隙，静止结合面则预留了密封件的安装槽位，完全符合机械结构设计的工程规范。
