120mm风机配套安装式空气过滤组件

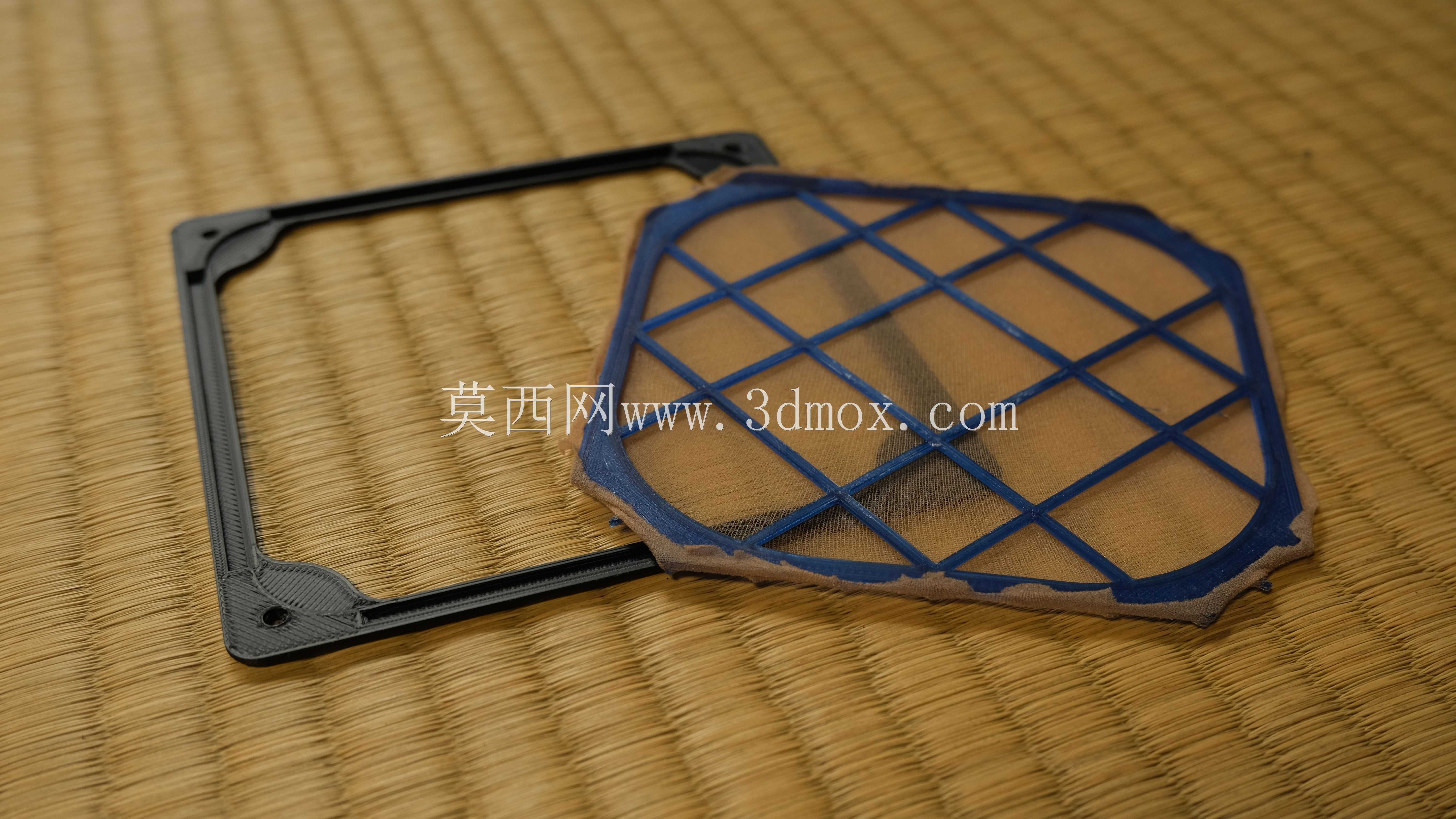

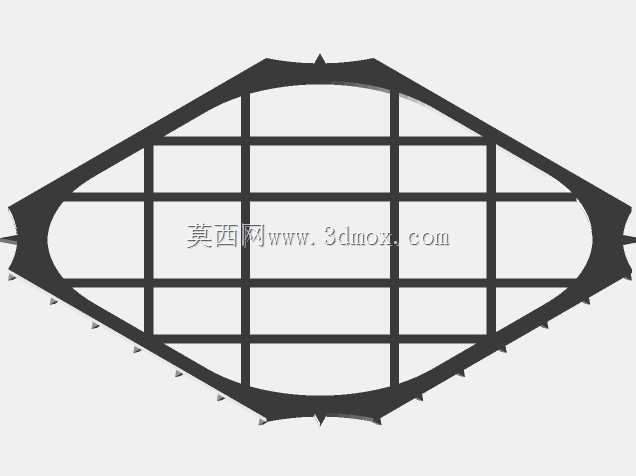

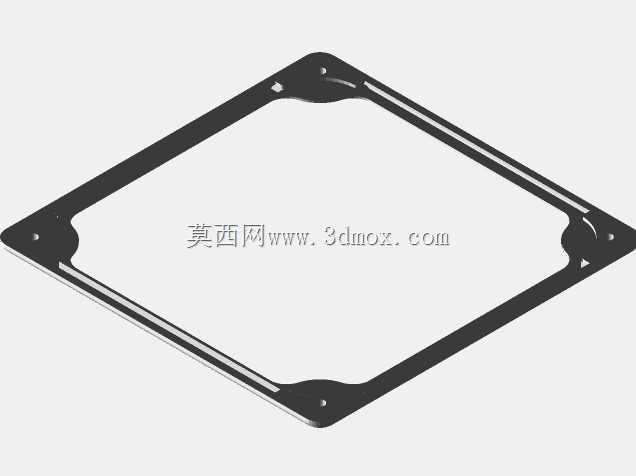

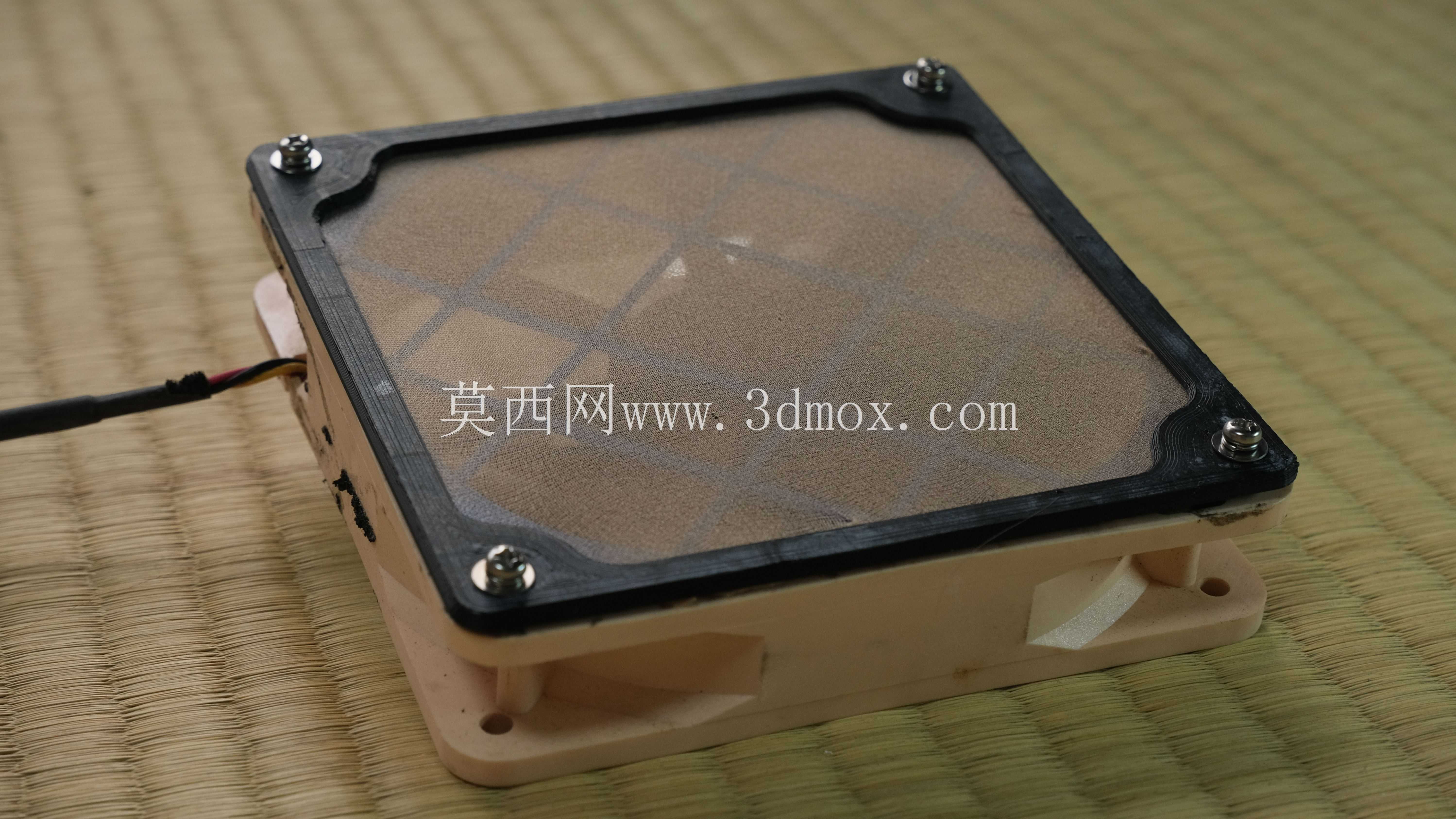

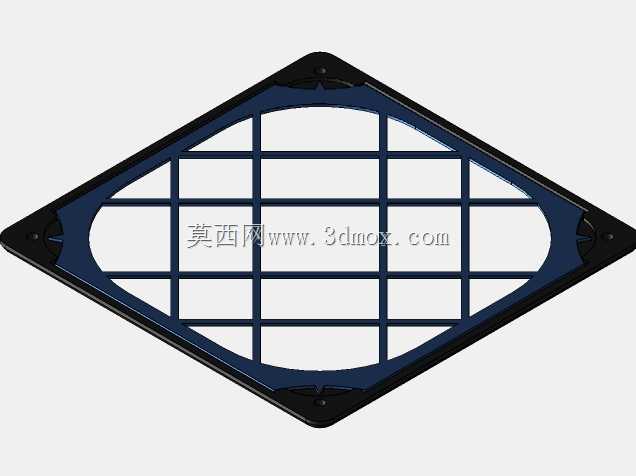

在工业电控柜、小型散热通风系统、桌面级电子设备散热工位中，120mm规格轴流风机是应用最广泛的散热动力元件，这类风机长期运行时，若进风侧未做过滤防护，环境中的浮尘、纤维碎屑会随气流进入设备内部，堆积在电路板、散热鳍片缝隙中，轻则降低散热效率，重则引发电路短路、元件磨损等故障，这款适配120mm风机的过滤组件，正是针对这类场景开发的进风防护部件。整套组件分为外固定框架与过滤承托结构两部分，外框采用硬质耐磨的工程塑料注塑成型，边角处预留的安装孔位完全匹配标准120mm风机的四角安装螺距，安装时无需额外打孔改位，可直接与风机本体、设备柜体面板叠合固定，安装边界完全贴合120mm风机的外轮廓尺寸，不会额外占用设备内部的走线或元件布置空间，适配绝大多数采用标准120mm风机的设备安装位。过滤承托结构采用网格加强筋设计，筋条沿对角线与横向纵向交错排布，既能够承托过滤材料避免其被风机运行产生的负压吸扯变形，又不会过度遮挡进风面积，保证风机的通风量满足散热需求，不会因为加装过滤组件导致风阻过大、散热效率不达标的问题。过滤材料选用长筒袜类针织织物作为过滤介质，这类织物的纤维孔隙均匀，风阻低且对细小浮尘、纤维碎屑的拦截效果优异，安装时仅需将织物在两个方向适度拉伸绷紧，利用框架上的固定点位卡接或钉合即可，无需额外涂胶密封，后期维护更换过滤材料时操作便捷，不需要拆解整套组件即可完成替换。框架边缘做了窄边压合设计，固定过滤材料时可将织物边缘压合在框架与风机面板之间，避免边缘漏尘，整体结构没有复杂的卡扣或多余零件，组装工序简单，适合小批量自制或批量生产配套使用。在实际工程应用中，这类过滤组件常被用在车间电控柜散热进风口、小型工业设备通风口、桌面3D打印机散热风道、DIY电子设备散热改装等场景，能够在保证散热通风量的前提下，有效阻挡环境中的颗粒物进入设备内部，延长设备内部元件的清洁维护周期，降低因积尘引发的设备故障概率。设计时充分考虑了安装兼容性，框架厚度控制在较薄的区间，不会导致风机安装后突出柜体面板过多，网格筋条的圆角处理避免了安装时划伤操作人员或过滤材料，整体结构没有应力集中的尖角位置，长期受风机振动影响也不会出现框架开裂的问题。
