全规格SMD贴片电阻三维结构模型

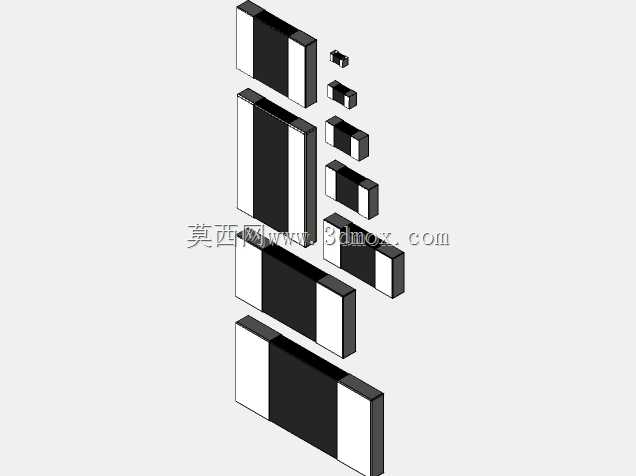

在消费电子、工业控制板卡、汽车电子控制单元、通讯设备主板的PCB布局设计环节，贴片电阻是应用基数最大的被动元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、SMT产线钢网开孔校验、整机结构堆叠仿真的结果可靠性。本次构建的全系列贴片电阻模型覆盖了从0201到2512的主流封装尺寸，建模过程中严格遵循JEDEC固态技术协会发布的表面贴装元件外形尺寸规范，每一个封装规格的本体长度、宽度、厚度，两端电极的长度、厚度公差都控制在±0.02mm范围内，完全匹配实际量产元件的安装边界。

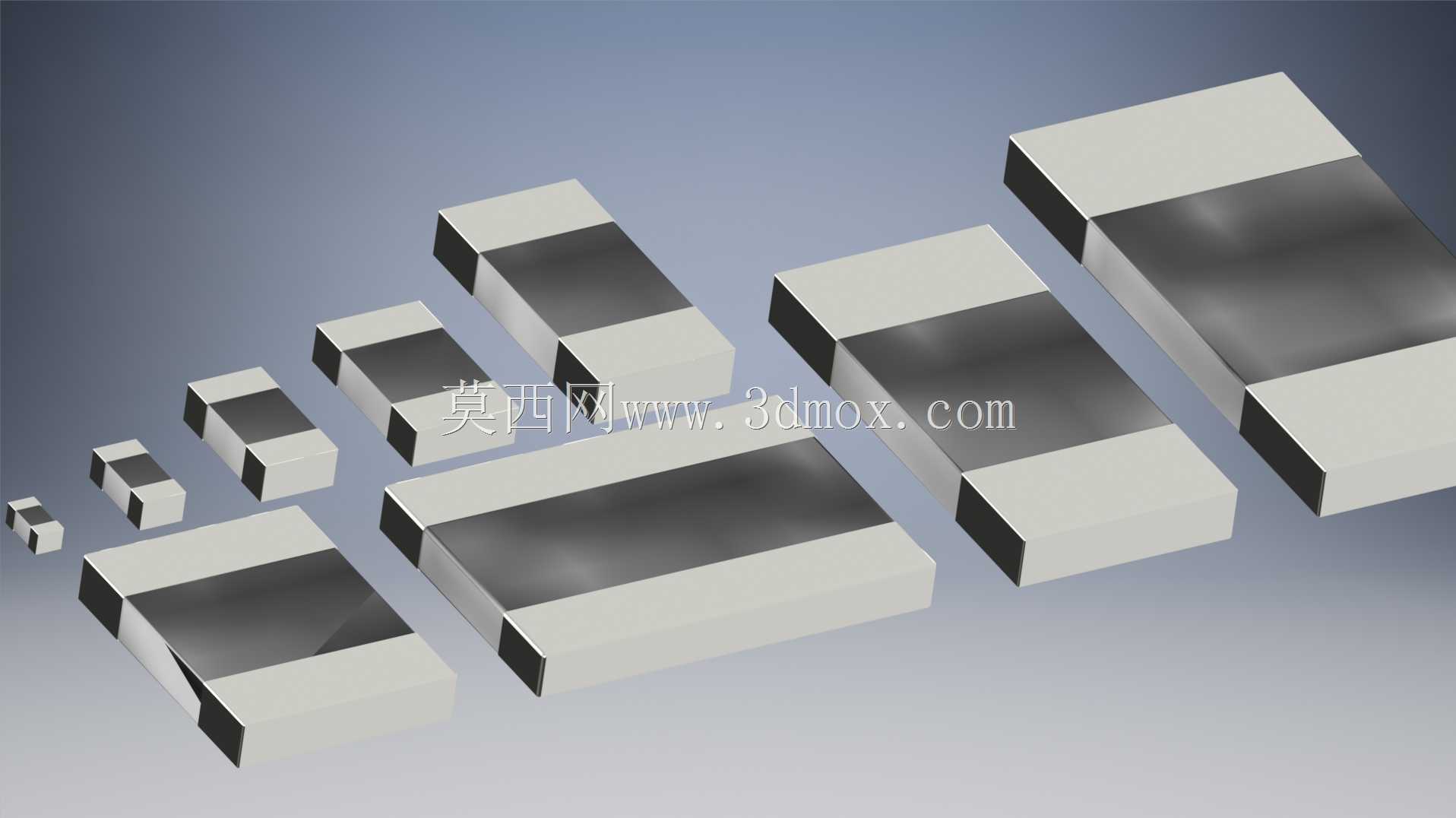

从设计思路上看，模型没有采用简化的方块示意结构，而是还原了真实贴片电阻的分层结构：中间氧化铝陶瓷基体的哑光深灰质感、两端三层电极结构（内层镍阻挡层、中间镀锡层、外层可焊层）的金属光泽差异都做了区分，在渲染模式下可以直观区分元件本体与焊接端，方便结构工程师在做PCB装配仿真时快速识别焊盘对位位置。不同于通用简化模型，这套模型特意保留了电极端的微小倒角结构，这一细节在做SMT贴装过程的吸嘴吸附仿真、回流焊过程的元件偏移量计算时，能有效提升仿真结果的参考价值，避免因模型过度简化导致的仿真误差。

实际选型应用中，不同封装的贴片电阻对应不同的功率承载能力，0201封装对应1/20W功率，0402对应1/16W，0603对应1/10W，0805对应1/8W，1206对应1/4W，2010对应1/2W，2512对应1W，建模时同步匹配了各功率等级对应的本体厚度差异，工程师在做板卡热仿真时，可以直接根据模型尺寸匹配对应的热阻参数，无需额外核对元件规格书的尺寸参数。在安装边界设计上，模型严格按照焊盘布局规范预留了焊接间隙，元件本体与相邻丝印、相邻元件的安全距离完全符合IPC-7351表面贴装设计规范，导入PCB设计软件后可以直接调用，不需要二次调整尺寸。

对于做整机结构设计的工程师而言，这套模型可以直接用于板卡堆叠的干涉检查，尤其是在超薄消费电子、便携工业设备的结构设计中，元件的实际高度直接影响整机壳体的内部空间预留，精确的厚度参数可以避免后期试产时出现元件顶壳的问题。而对于SMT工艺工程师而言，模型的外形精度可以直接用于钢网开孔设计、吸嘴选型校验，减少产线调试阶段的试错成本。不同于参数化不全的示意模型，这套全系列贴片电阻模型在每一个细节尺寸上都对齐量产元件的实际公差，不管是用于教学演示、结构设计还是工艺仿真，都能满足工程应用的精度要求。
